Всім привіт!
Після встановлення реле ругулювання яскравості, помітив що насамому мімальному рівні почав мерехтіти екран бортового комп'ютера.З часом ця світломузика погіршилася і екранчик перейшов у постійнийрежим "стробоскоп" Наскільки я зрозумів, це хвороба багатьохi30

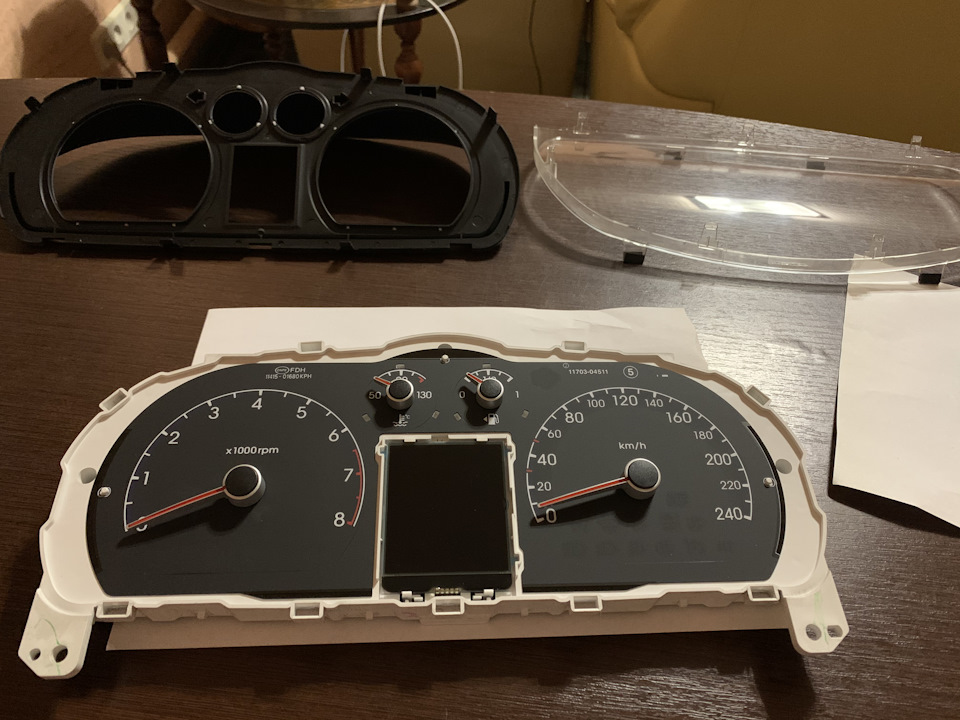

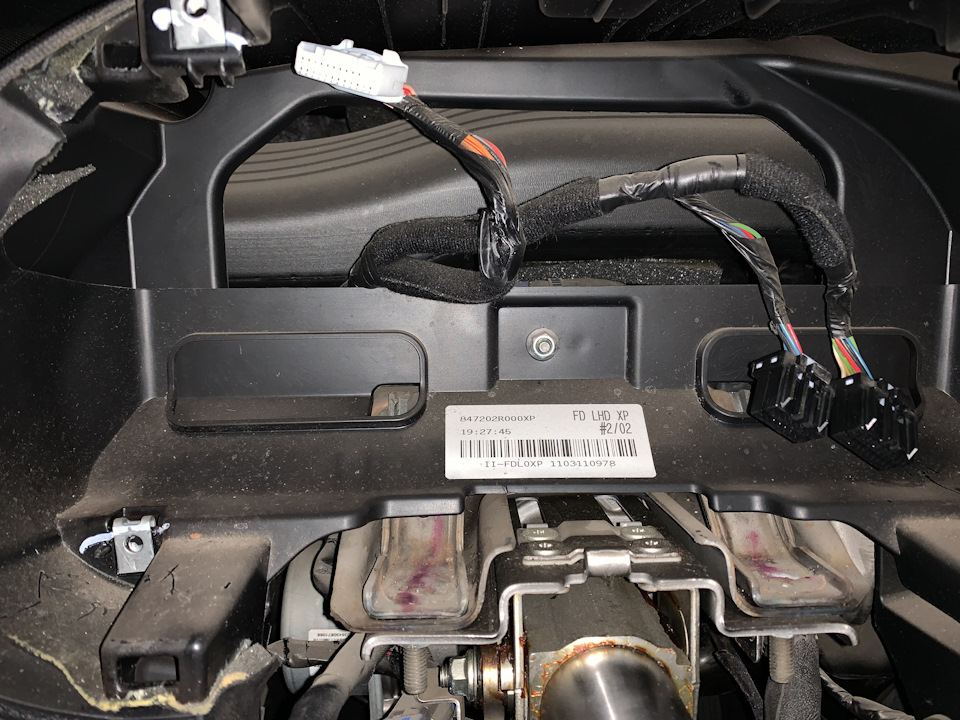

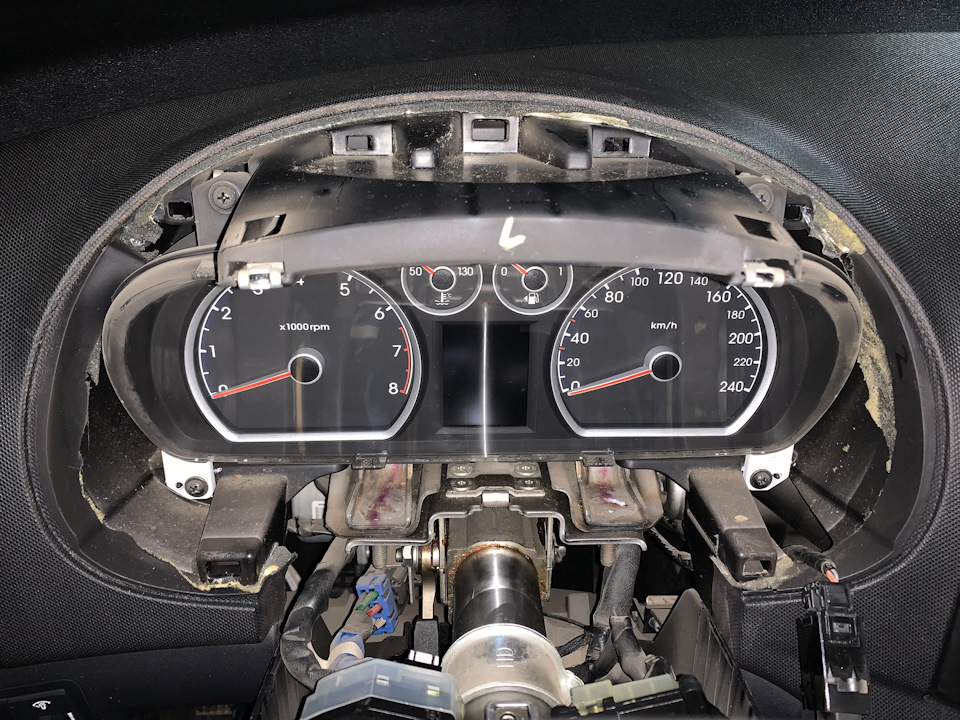

Знайшов інструкцію з ремонту і вперед! Я також зняв кожух івідключив кнопку TRIP, щоб нічого не заважало доступу. Конекториприладки легко відключаються, знаходяться зверху Розбираємо панель, все тримається на затискачах, дуже просто Акуратно знімаємострілки, я крутив проти вартовий і одночасно тягнув на себе.погнувши піни, просто піднімаємо плату в місці з'єднання і тягнемотрохи на себе.

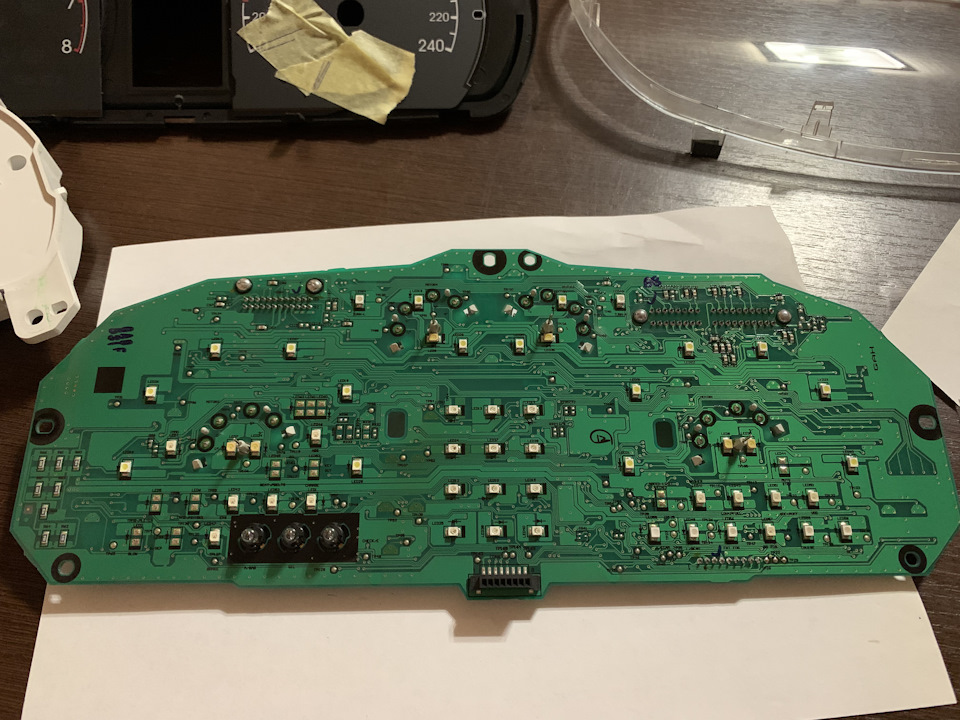

Добираємося до плати, в середині - 12 діодів, які імовірно потрібнозамінити.

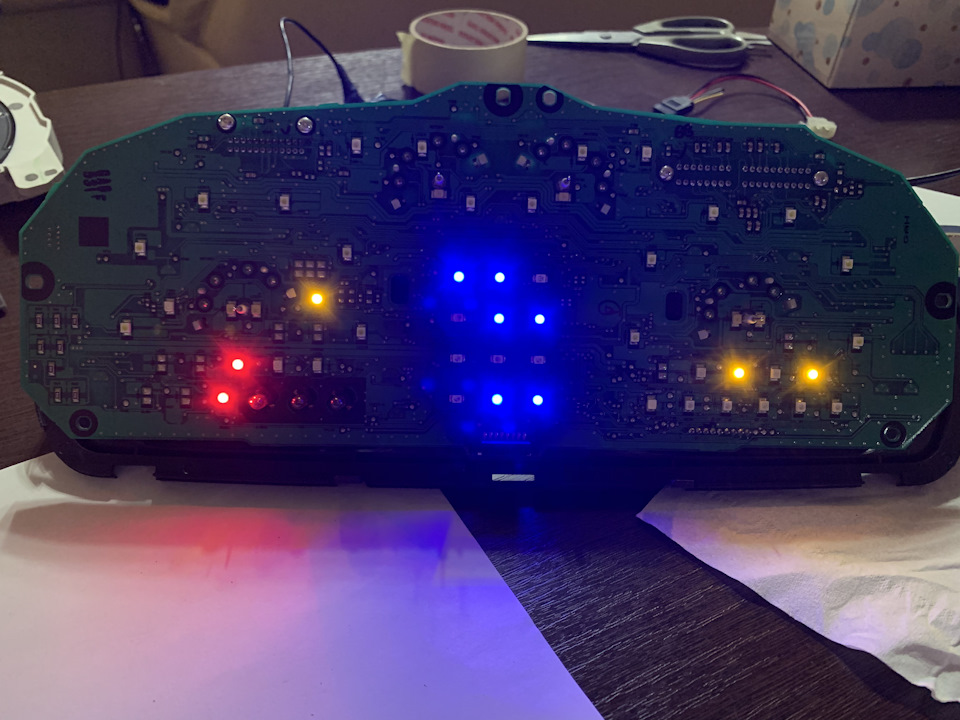

Подаємо харчування та перевіряємо які діоди варто замінити.Харчування брав від 12v блоку живлення від піаніно. Прикрутив + (15контакт), — (23 контакт) накинув піни (зняв з якогось кабелю відматеринської плати старого ПК). У результаті видно, що ситуаціясумна — міняємо все!
Досліду паяти нуль, але очі бояться, а руки — роблять!
Через пару пройдених уроків з паяння на ютубі та пари годин, всідіоди були змінені. Підключаємо живлення та перевіряємо.
Нові діоди набагато яскравіше і всі працюють.
Почав збірку у зворотному процесі. Зібрав, перевірив, виявилосявідвалилося два діоди. Що ж, потрібно більше практикуватися =)Перепаяв і вирішив не збирати, а пішов ставити на машину, щобвідрегулювати стрілки. Стрічку тахометра накинув на приладку привключеному запалюванні. Таким чином я точно знаючи де нуль настрілці і не прогадаю. Стрілець спідометра регулював також, намісці. Покатався трохи, начебто все правильно показує. Збираємопанель. Встановлюємо на місце. РК екран не мерехтить, яскравий, чіткий, як новий. Гармата!
> за інструкцію!
За матеріалами:
— припій
— каніфоль
— діоди
Брав такі діоди, начебто правильна назва — SMD 3528 blue BIN1
Всім дякую!
Коментарі12
Дякую за статтю, вдалося перепаяти.
Добрий день. Не зовсім зрозумів до яких контактів підключатися для перевірки? Можете трохи більше розповісти?
Слава Україні!
У складі Російської імперії під керівництвом Романових. Але це тут до чого?
При тому! Я все чітко описав що до чого, а ти не можеш зрозуміти. Нема часу витрачати на мешканців боліт
За статтю окреме спасибі. Не силіє в електроніці, тому й питав. Миру!
Добрий день ! Підкажіть будь ласка, які параметри у світлодіода повинні бути Прямий струм і Світловий потік ? Дякую )
Доброго дня! Якщо чесно я не вдавався в такі параметри. Зайшов у магазинчик на радіоринку і мені там видали. Артикул з магазину — 3528 UBC, може допоможе)
Красавчик! у мене мерехтить але тільки коли заводжу машину після довгого простою.потім норм.розумію що далі буде гірше але поки так! пробіг 121к
Круто, собі теж треба зробити, але очі бояться, руки не з того місця ростуть.))
Відмінна інструкція. Дякую за працю. У мене теж час від часу підморгує екранчик. Думаю хвороба ця проявляється через те, що світять вони на 100% потужності. Якщо реостатом підкрутити 60-70% за яскравістю, то думаю термін життя діодів можна буде суттє...
З приводу панелі, досвід тепер є, якщо що можна перепаяти ще раз і взагалі всі діоди, головне щоб плата витримала стільки насильства. Але поки що політ нормальний, а старі простояли майже 10 років. Думаю чудовий термін для такої дрібної деталі! Але ц...
