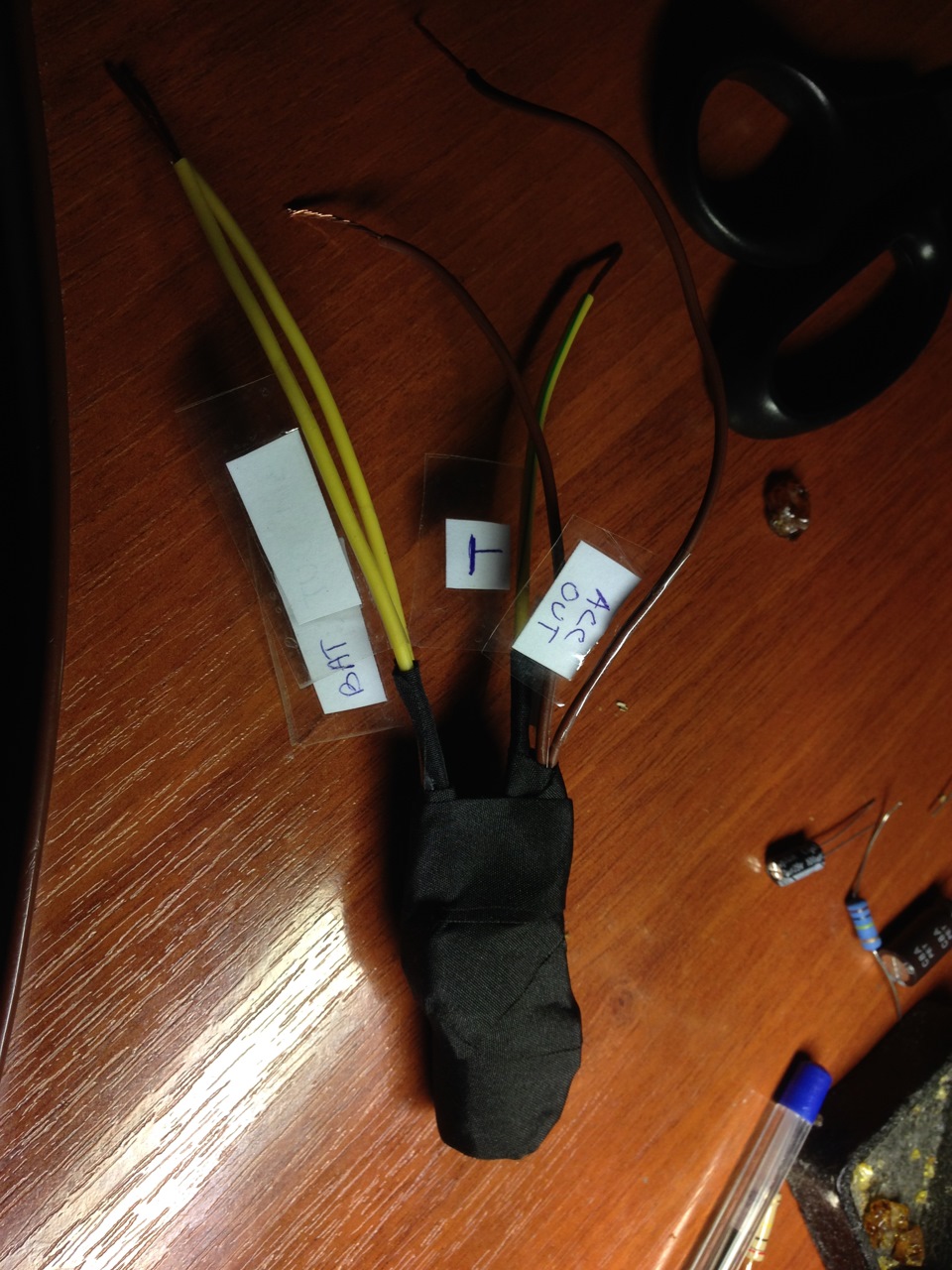

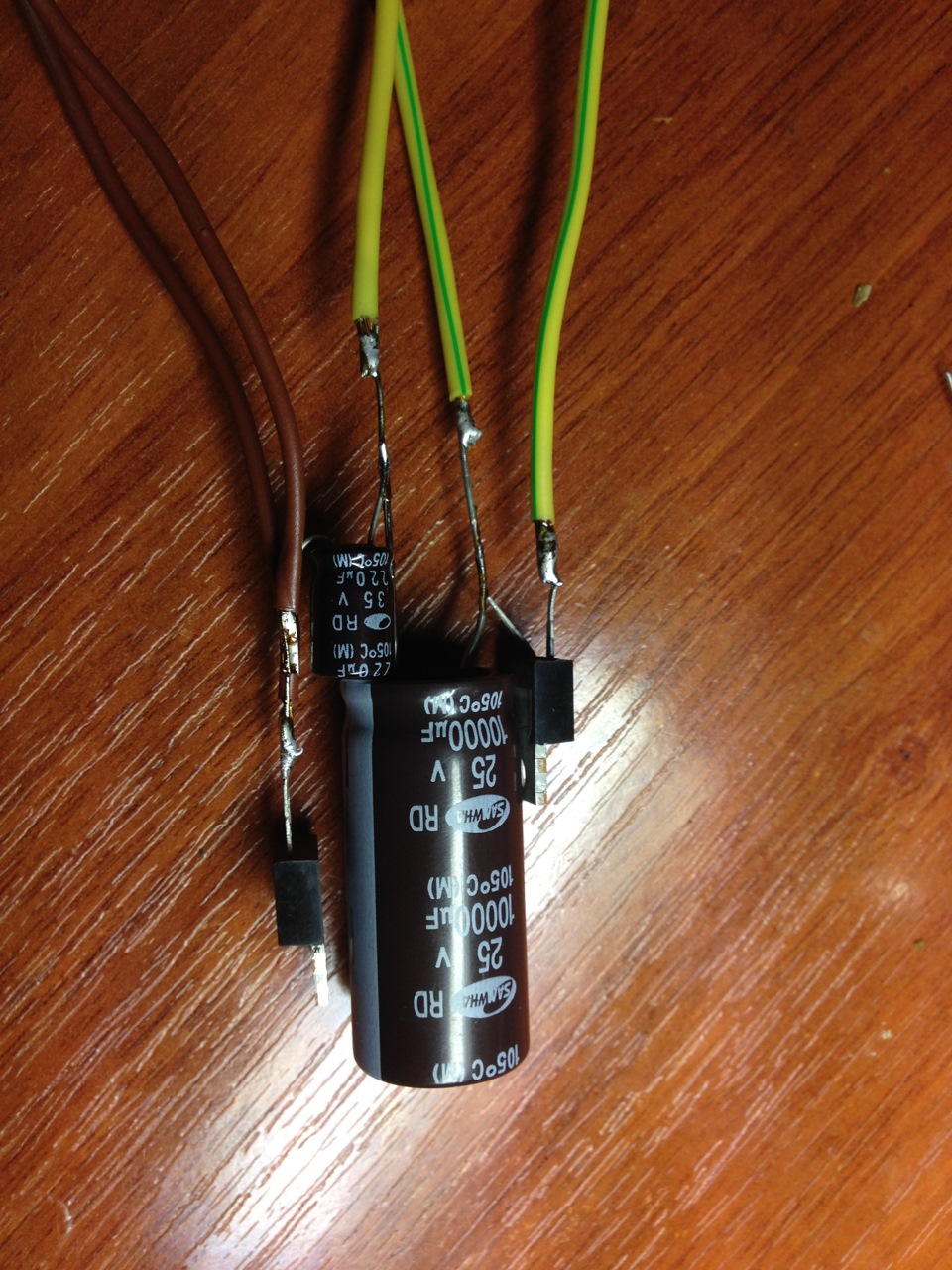

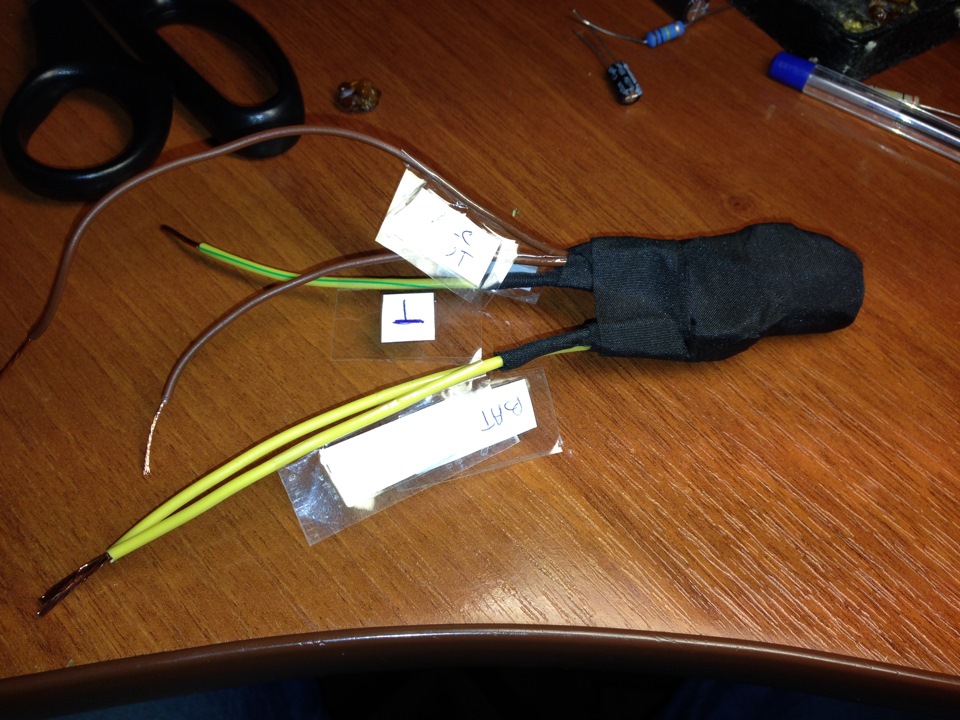

Поставив я нову магнітолу і помітив одну неприємну особливість, призаводці двигуна магнітола перезавантажувалась. Двигун завівся -включається знову, знову читає карту.Знаючи основи електроніки -змінити цю поведінку легко, просто потрібен конденсатор ідіод.Пішов на ринок, купив конденсаторів різних номіналів (номінална фотці.) Знову розібрав морду машини, витяг магнітофон і почавпідбирати конденсатор. Підбирав так, мінус конденсатора підключивна масу, плюс конденсатора — на АСМ магнітофона. Ввімкнувмагнітофон, почекав поки заграє. АСС машини Засік час довідключення Почав я з кондера на 470µF Протримався магнітофон 28секунд Мені здалося це забагато і я спробував 220µF Магнітофонтримався 13-14 секунд те що потрібно! 10000µF підключив наживлення, може допоможе при короткочасних просіданнях акумуляторапри заводці двигуна. Монтаж зробив навісний. Заради 4-х деталейплату робити не хотів. Все добре заізолював теплостійкою ізолентою, яку часто використовую як тонкий антискрип та встановив! Тепермагнітофон працює ще 14 секунд після витягування ключа і ніяк нереагує на заводку двигуна!

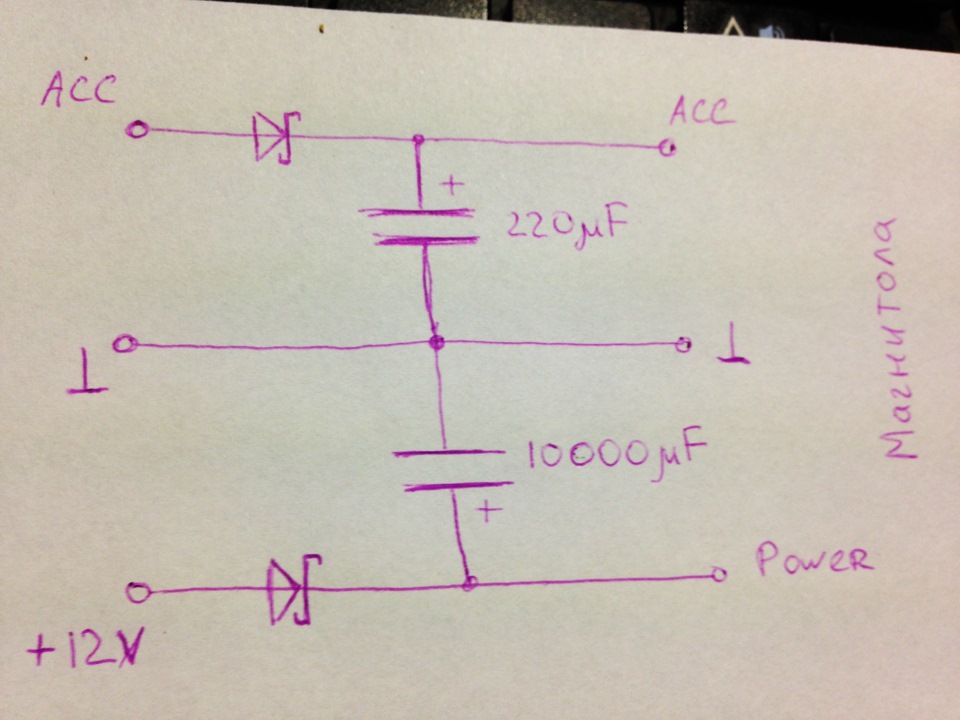

Схема
Коментарі17
На словах все просто, а на фото, щось не тільки кондер і провід АСС)))) Я спочатку подумав так і впоїти кондер у провід АСС))) Розкажи навіщо там діоди?
Діоди потрібні обов'язково. Вони пропускають струм тільки в одному напрямку. Тобто, якщо образно, то через нього струм може зайти, але не може вийти. Тому через нього конденсатор може зарядитися, але не зможе розрядитися. Без нього, конденсатор буде ...
Дякую за розшифровку)))
А можна докладніше
можна, але напишіть, що саме цікавить
Також при запуску двигуна магнітола вимикається, що не зовсім зручно, оскільки до неї підключена камера заднього виду і після перезавантаження зв'язок із супутниками зникає на деякий час. Які саме деталі потрібні для виготовлення даного пристрою? Зап...

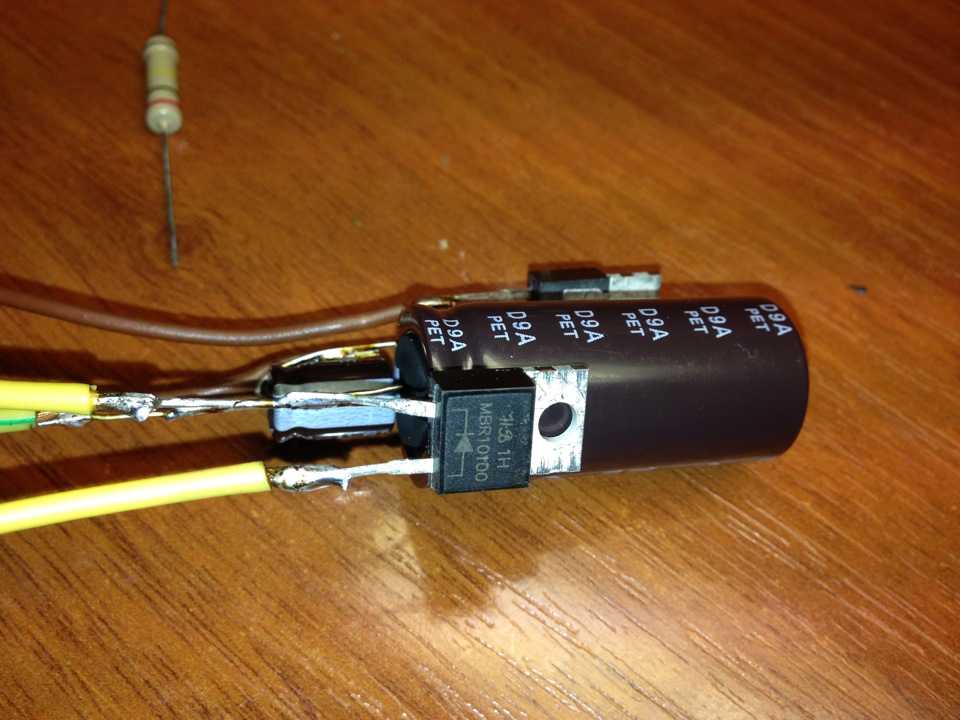

Я використовувавДіод шоттки mbr10100 - 2шт (можна будь-які діоди шоттки на струм від 5А)Конденсатор 220мкФ 50В - 1штКонденсатор 10000мкФ 50В - 1шт (можна більше, нижче пи00 малював схему, викладав фотку, як сам паяв. Від конденсатора 220мкФ залежить,...
Магнітол Hyundai ccr2701g
Дякую за докладну відповідь, днями заїду в магазин радіодеталей, куплю все необхідне і зберу схему за твоєю подобою.
Візьми про всяк випадок собі наборчик з таких кондерів 100мкФ, 220мкФ, 470мкФ, 1000мкФ все на 50ВЦе для підбору часу. Вартість їх усіх разом буде гривень 10. Перевіряв я так, підключав мінус кондера до маси +. магнітофона. магнітофон заграв. Відключи...
Так і зроблю, дякую за пораду і час.
Напиши як вийде, цікаво!
я собі теж таке зробив. 10000 мені було мало, збільшив до 20000
А мало для чого? Просадки сильні були і перезавантажувався магнітофон живлення? Просто я його поставив просто про всяк випадок ...
коли стояли 10000, якщо машина довго не заводилася, то магнітола іноді могла відключитися під час старту двигуна.
зрозуміло, дякую, як підсяде аккум - доставлю ще 10000
будь ласка
