Напевно звичайна справа, підключити реєстратор... Але тутзустрічав підключення від плафона. Варіант хороший, але цього разувирішив підключати від блоку запобіжників.
< p>
Спасибі taras_kh taras-kh
За подарунок

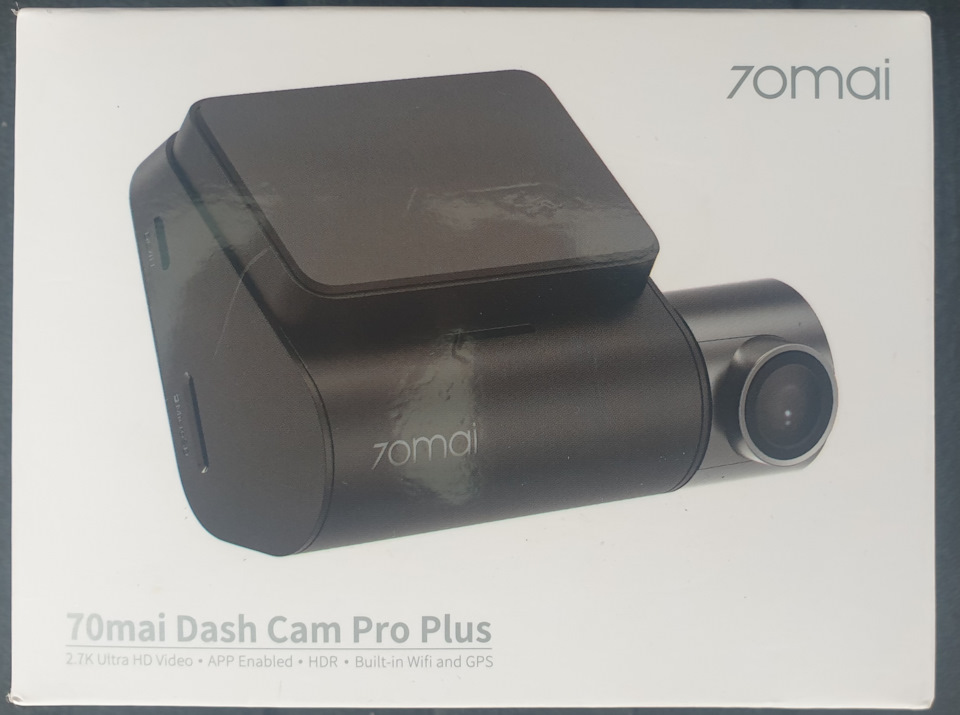

> Реєстратор 70mai A500, як на мене хороший варіант.
Це оновлена версія цього відеореєстратора.GPS вже інтегрований ітепер швидкість і координати накладаються на відео.
< /

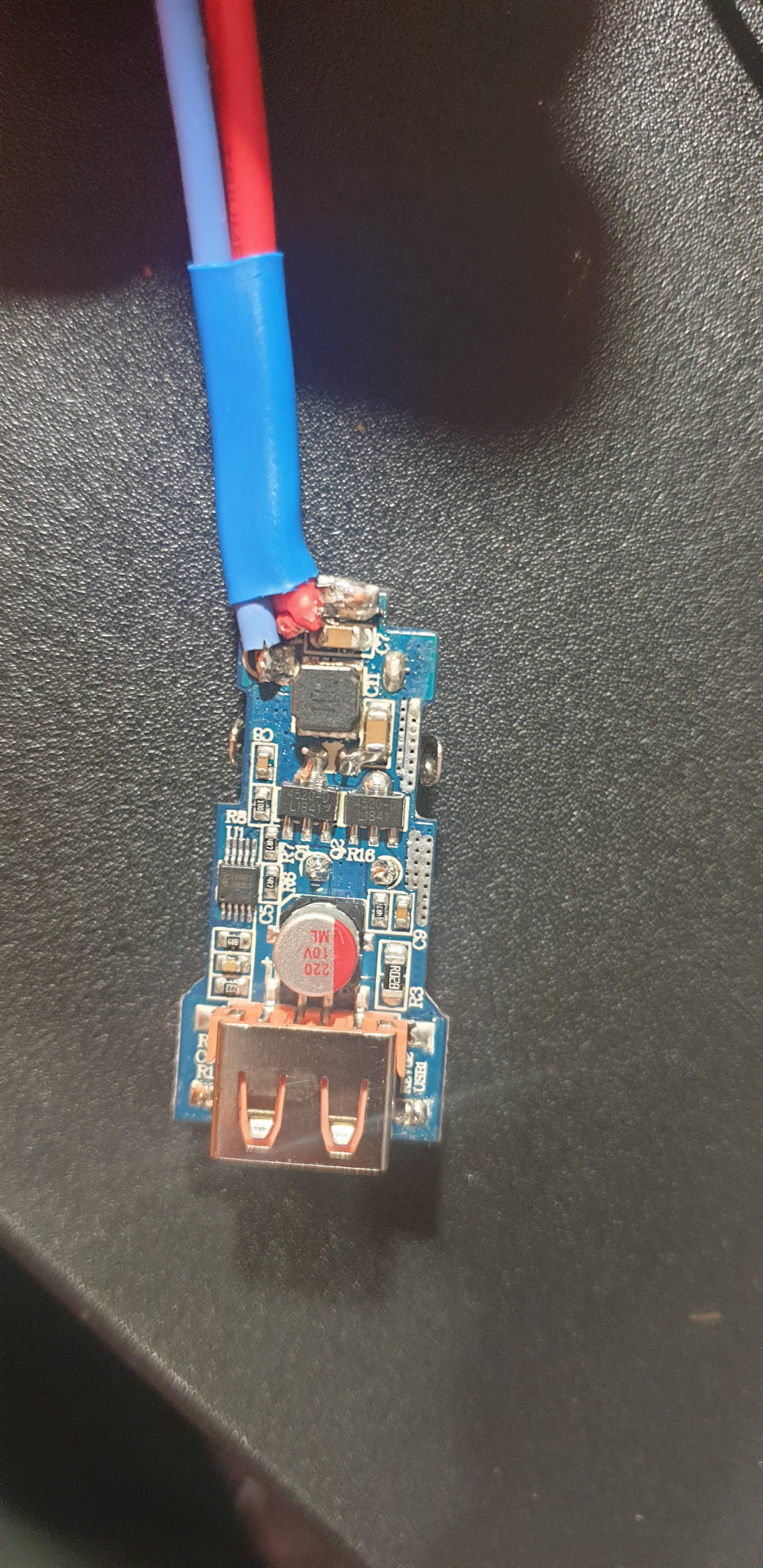

В якості перетворювача 12v - 5v вирішив використовуватиперетворювач з комплекту відеореєстратора.Він був швидко розібраний:))

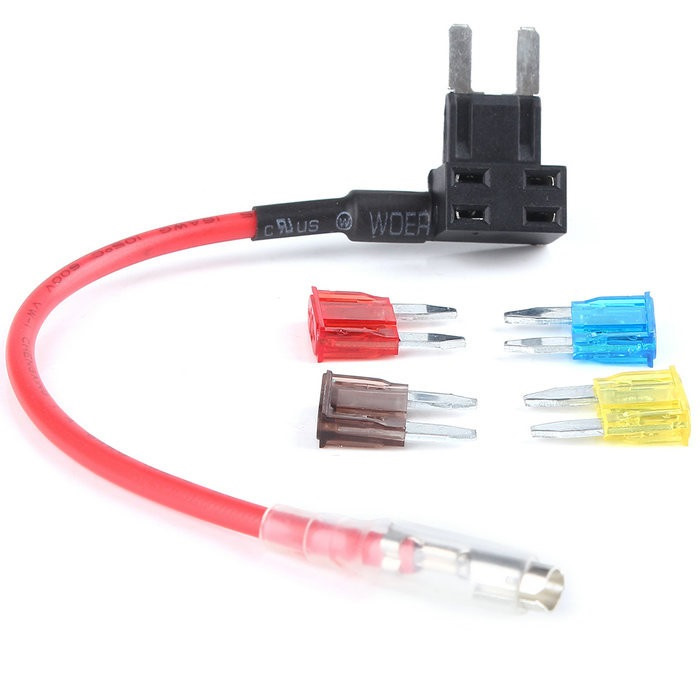

більш надійний варіант (з точки зору надійності контакту)
Блок запобіжників
br/>
1 7.5A Початок1
2 20А РОЗЕТКА 12В
3 7.5A IG1-1
4 15А АУДІО НАВІ
<
5 15А БЛОК IG2-2
6 20А P/W R.LH
7 10А CIGAR
8 15А A/C IG
9 7.5A ACC
10 7.5A БЛОК IG2-1
11 30А P/W MAIN1
12 7.5A sTART2
< 13 порожній
14 7.5A БЛОК + В
15 7.5A МЕТР IG
16 20А P/W R.RH
> 17 7.5A MIR
18 7.5A ЛАМПА IG
19 7.5A IG1-2
20 10А ПОДУШКА БЕЗПЕКИ SRS
21 20А P/W PASS1
22 15А СІДІННЯ HTR R
23 10А DRL
24 20А P/W MAIN2
25 порожній< br/>
26 10А РЕЗЕРВНЕ КОПІВАННЯ
27 20А Склоочисник DEICER
28 20А TRAIL R.FOG
29 20А P/W PASS2
30 порожній
31 7.5A SMT
32 15А СИДІННЯ HTR F
33 7.5A КЛЮЧ SW
34 7.5 A D_OP + В
35 20А СОНЦЕЗАХИСНИЙ ДАХ
36 порожній
37 7.5A СТОП
38 7.5A ОЧІ
/p>
Підключається до 7-го запобіжника

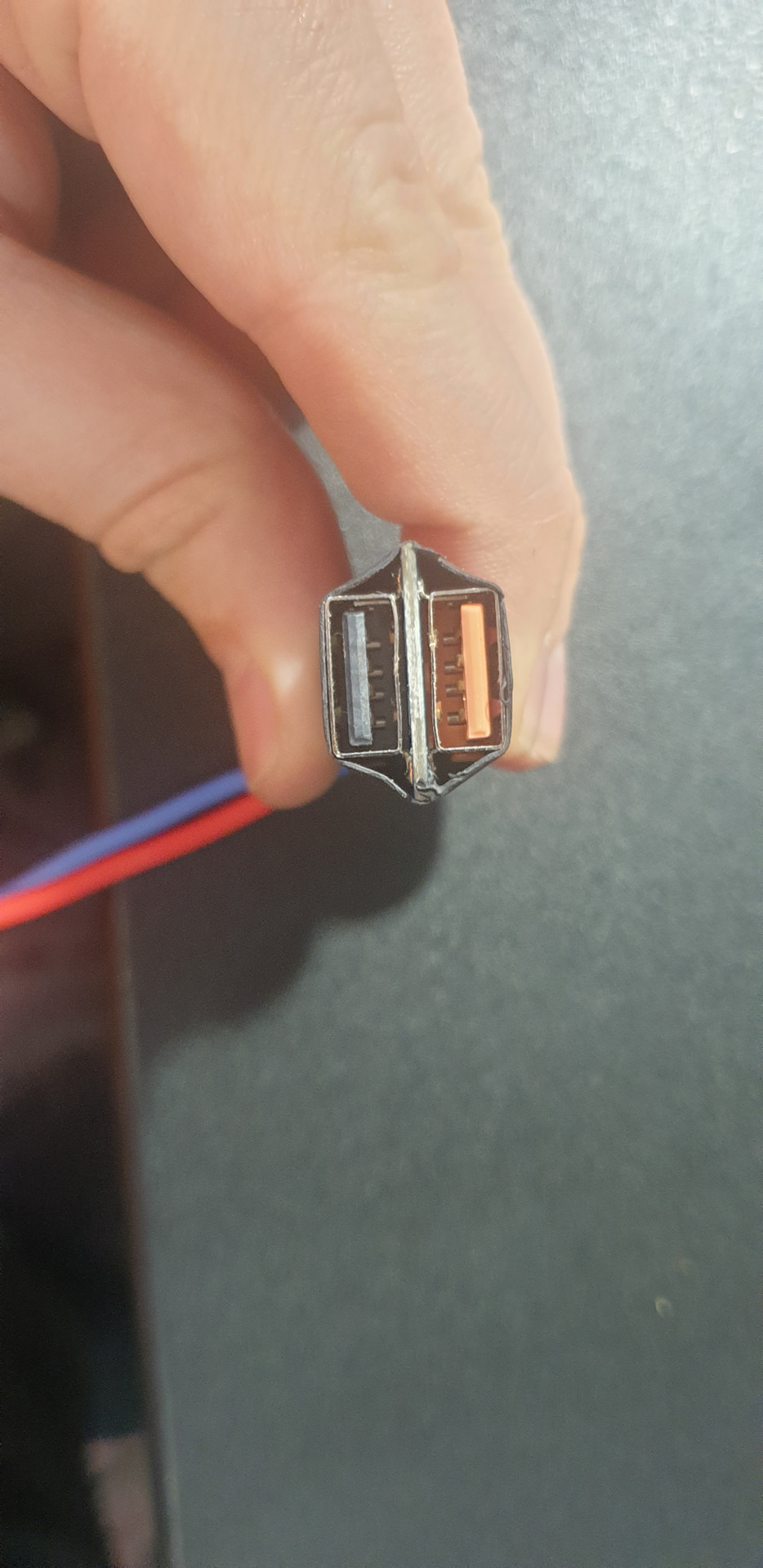

Мінусовий провід був підключений до корпусу, трохи лівіше блокузапобіжників.У результаті отримуємо ось таке джерело живлення 5в на2 usb У Outback багато камер і місць для розміщення реєстратора нетак вже й багато
Тут мені здається оптимальне розташування — мені не заважає, камерам не заважає і огляд з цієї точки хороший.
Ну а далі все просто. Провід укладається в чорний короб, що йде віддзеркала. Проштовхується під стелю, навіть нічого знімати непотрібно. Далі по лівій стійці (там теж все просто, зняв ущільнювачдверей і проштовхнув усередину накладки стійки) І ось провід вжезнаходиться на рівні блоку запобіжників. Бічна панель на 3-4засувках…
Ну і фінальний крок включити кабель реєстратора в роз'єм новогоджерела живлення :))

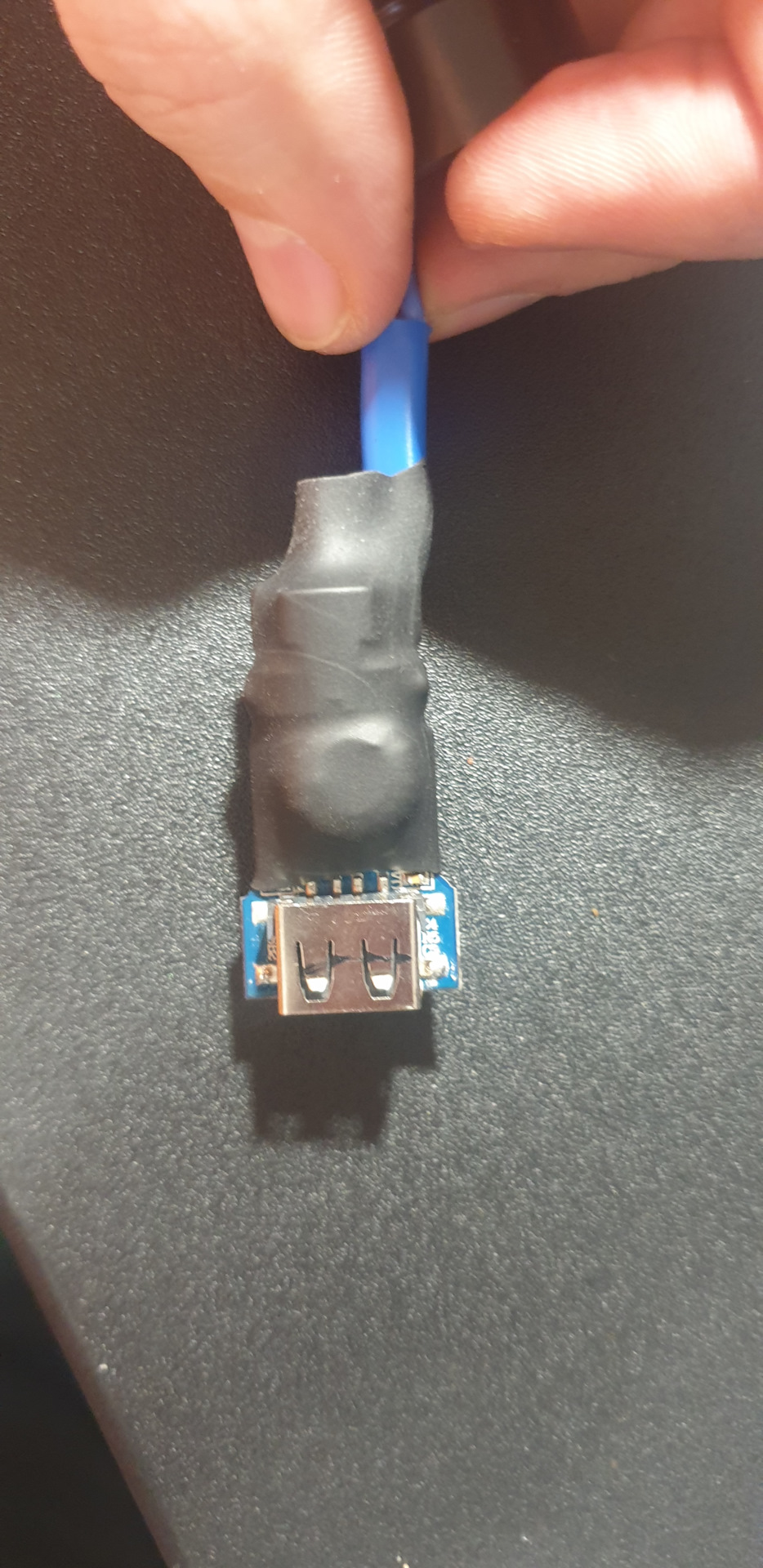

На все підключення пішло хвилин 20, та й удома ще 15 щобмодифікувати джерело живлення.
Коментарі4
Навіщо такий колгоспинг з переробкою перетворювача 12->5 Вольт якщо він є у продажу за 25грн у будь-якому радіомагазині/ринку у вигляді готового виробу? З нормальною свердловкою під контакти.
Ну припаяні контакти теж на штатні місця. І чим плата за 25 грн буде кращою за цю? Цей адаптер і його робота перевірена під різними навантаженнями протягом багатьох днів. добровільне ))
a.aliexpress.com/_AezHYQ ось ці плати на LM-ці взагалі не гріються в таких умовах, герметичні, і мають більший запас і можливість кріплення. Перевірено не одним десятком виробів. Це 50грн. Ця ж плата без корпусу IP68 під термоусадку коштує 25грн.
Будь ласка;)
