Почитавши блоги сідівників, зважився і я на виготовлення органайзера в багажник. За ідею спасибі Мета роботи досягнута:при складених сидіннях заднього ряду маємо рівну підлогу з багажником.Запитайте, чому не використовував готові креслення? Все просто, дно багажника не є конструкцією в одному рівні, за заднім рядом сидінь є перепад в 4- 5 мм, а мені хотілося, щоб дно органайзера стикалося по всій площі з дном багажника (без провісів) і хотілося позбутися косих стінок за задніми сидіннями як в аналогу.У зв'язку з цим дно органайзера трохи коротше каркаса з кришкою. Видно.Всі перепади припадають виключно на каркас органайзера, у зв'язку з цим його висота різна.Довжина дна, що бракує, просто вкривається карпетом, приклеєним до дна органайзера.Все докладно, з розмірами вказав на кресленнях.
І так поїхали:
Потрібно фанера товщиною 8 мм, куточки, петлі, шурупи, карпет, клей, сумкова тасьма і бажання отримати хорошу конструкцію.

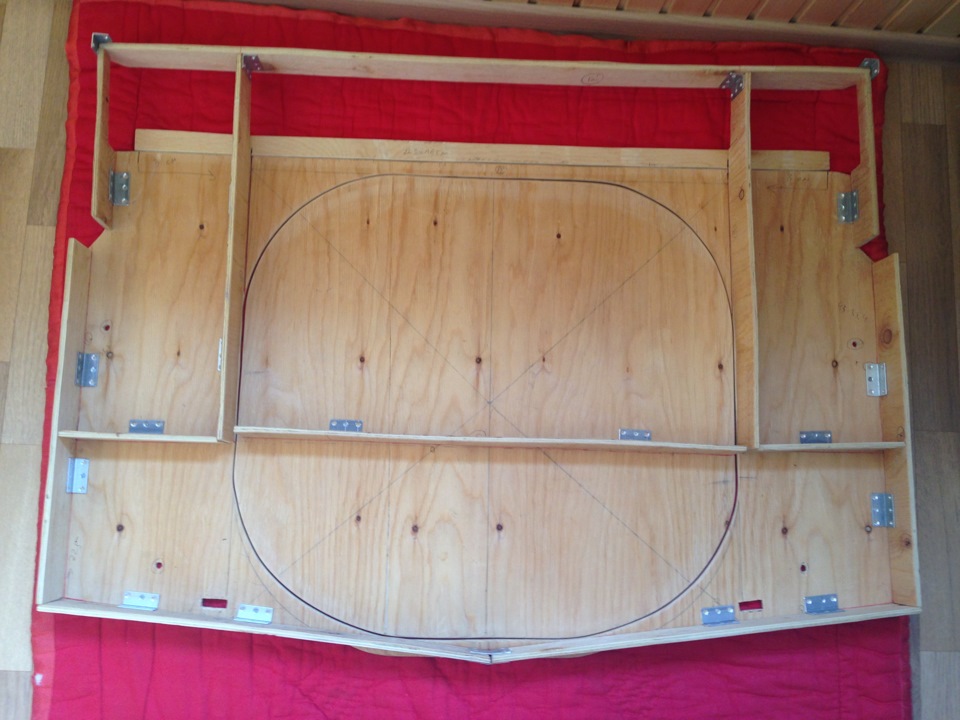

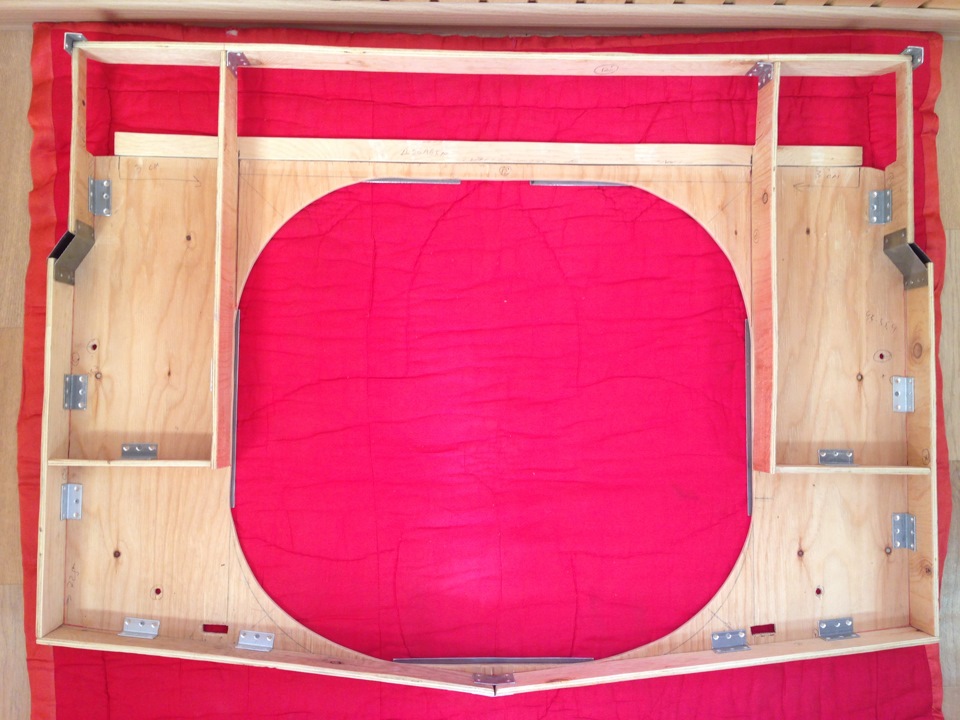

Згідно креслень вирізається дно і кришка органайзера. Потім у дні вирізується кришка під докотку. Щоб отримати конструкцію в одному рівні зі складеними спинками, висота каркаса повинна бути 60 мм. Перед обтяжкою карпетом необхідно з'єднати:деталь 11 з додатковою деталлю 16; br>- деталь 12 з додатковою деталлю 17;
- деталь 9 з додатковою деталлю 14.
Всі з'єднання розташовувати згідно креслення (дивитися як розташовані торці деталей).

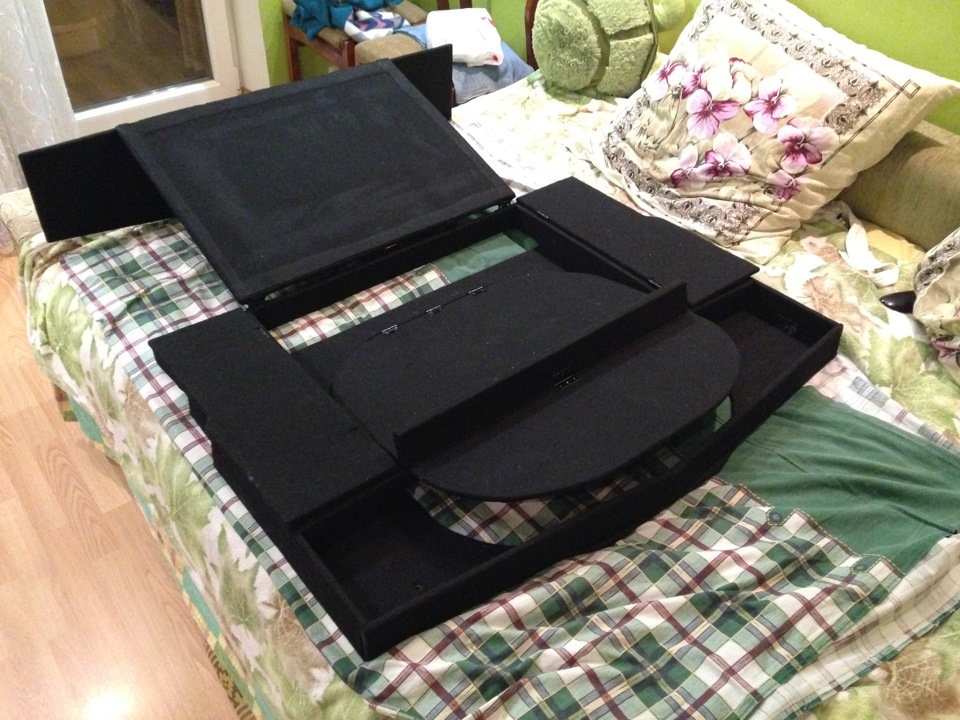

Коли все було готове, пішов приміряти і «опа», щось не те… Я не врахував, що:
1. Задні спинки розташовані під кутом тому, щоб відкривалися бічні кришки необхідно від задніх сидінь, приблизно 10 см від основної бічної кришки залишити частини, що не відкриваються (див. Креслення);
2. На передній (найдовшій кришці) по краях теж залишаємо частини, що не відкриваються, інакше буде чіплятися по краях при її одночасному піднятті з центральною кришкою;
3. Також не врахував, що карпет має товщину, тому коли всі зібрала одна з бічних кришок не збіглася по крайній лінії, довелося відклеювати карпет та підрізати край близько 3-5 мм.

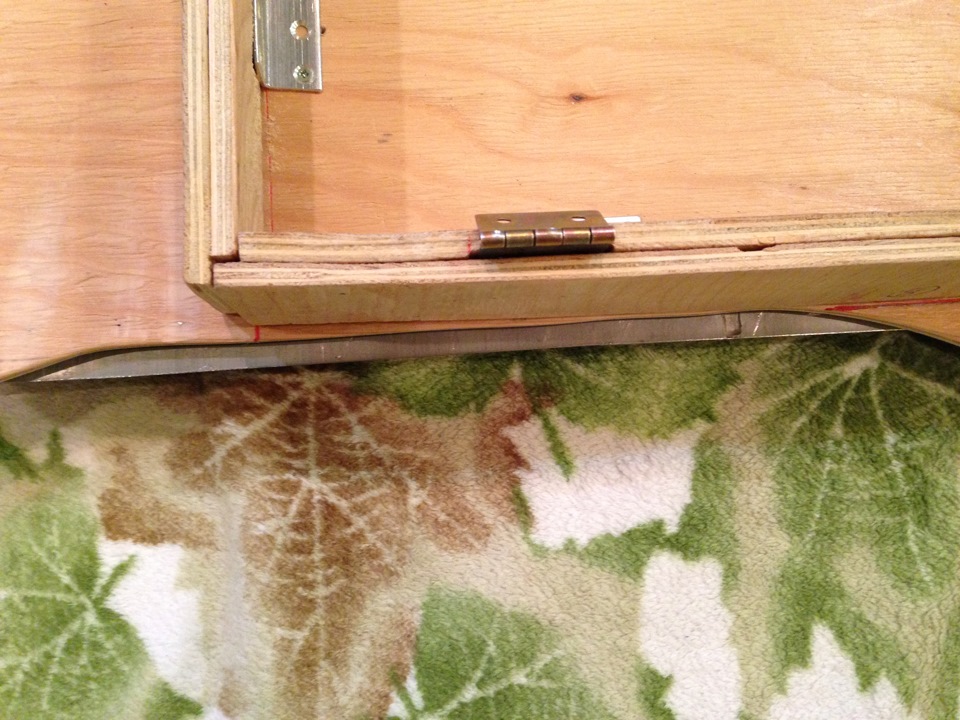

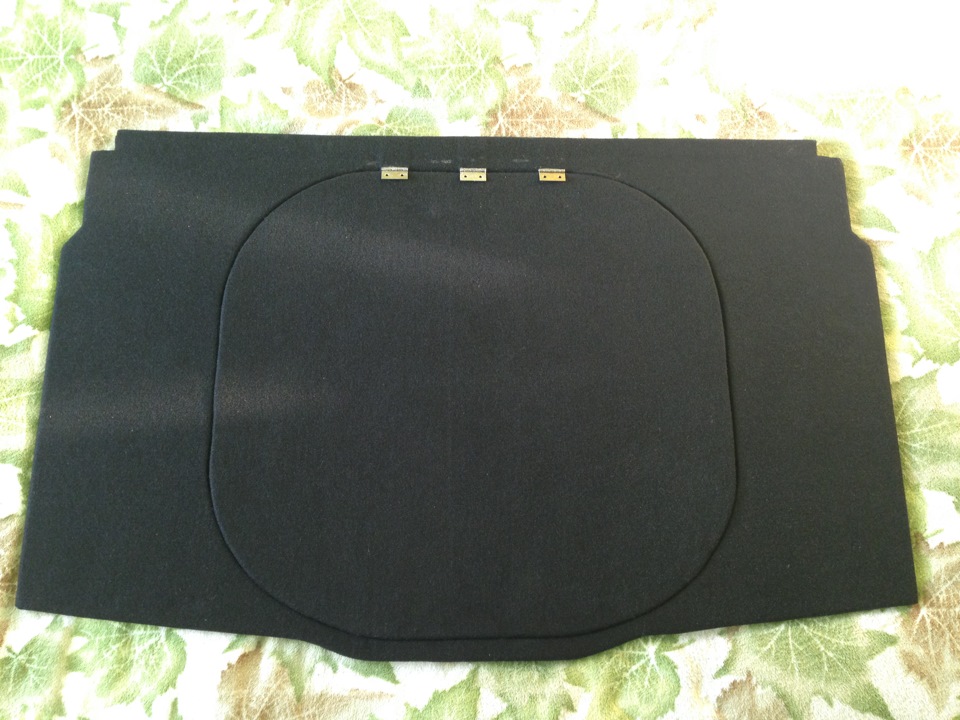

Додаткові пластини для кришки дна та стикування додаткових деталей. Петля між двох планок Кришку докатки обрізати по колу на 3 мм. Цей зазор необхідний для карпета Хто подумає, що краще купити і не морочитися ось ціни з marand.com.ua (це не просто космос-це набагато далі). Органайзер багажника (центр):85755A2000 - 3163 грн;
- права ніша органайзера:85760A2000WK - 1399 грн;
- ліва ніша органайзера:85750A2000WK - 1399 грн;
- підлога багажника над органайзером:85710A2000WK - 3642 грн.
Разом:9603 грн.
Ціна мого питання:450 грн.
Може комусь і стане в нагоді. Всім удачі.
