Всім привіт!
Для зручності паркування передом, була придбана на AliExpressкамера переднього виду.
> Камера заднього виду встановлена з початку експлуатаціїавтомобіля (зображення з неї виводиться на дзеркало заднього виду.)Хотілося підключити так, щоб обидві камери виводили своє зображенняна одне дзеркало, при чому так, щоб задня камера була в пріоритетінад передньою. Цьому мені допоміг запис Phoenix181
Передня камера, спільно з переднім парктроником включаєтьсякнопкою, зображення при цьому виводиться на дзеркало заднього виду.передача буде вимкнена, зображення знову повернеться на переднюкамеру.
Підключалося все через два п'ятиконтактні реле та двійник тюльпанів (який у свою чергу підключений до відеовиходу дзеркала).

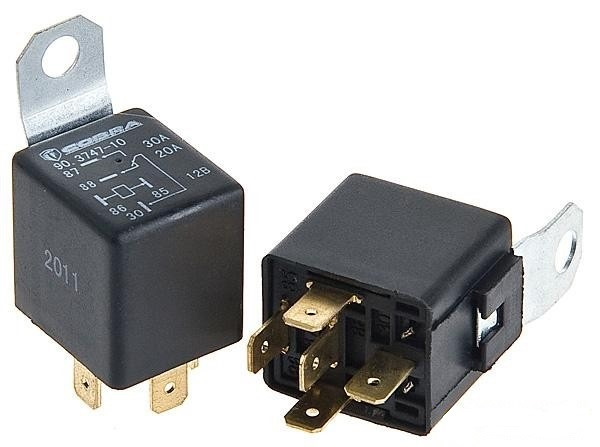

П'ятиконтактне реле 90.3747

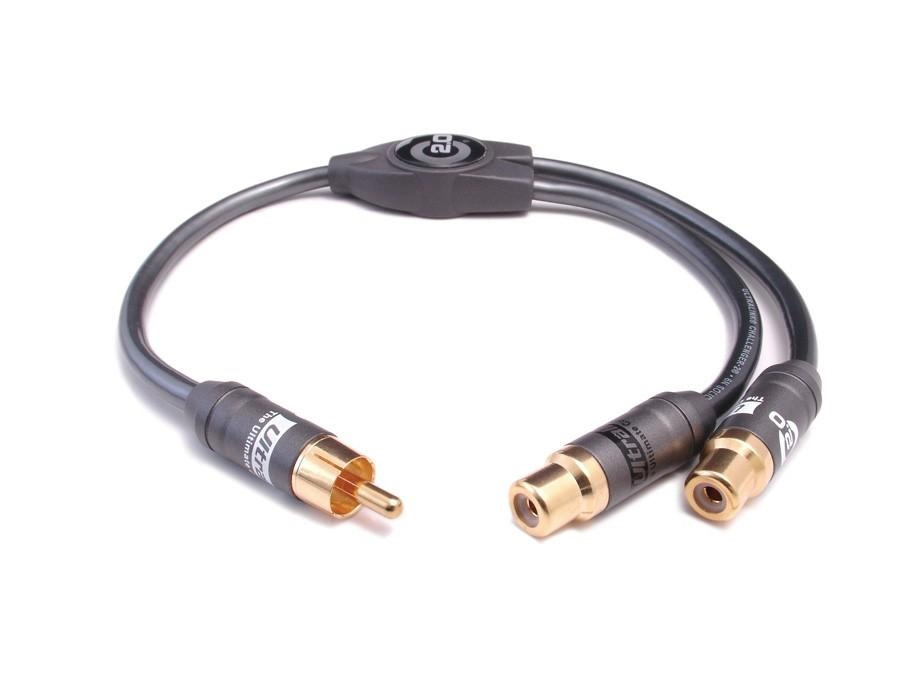

Двійник тюльпанів

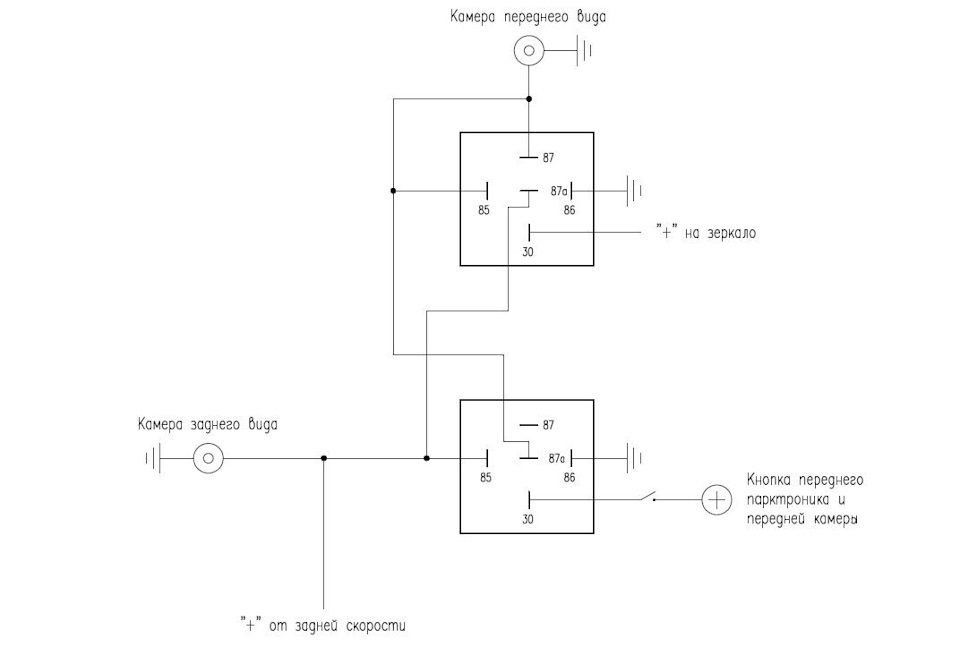

Сама схема підключення

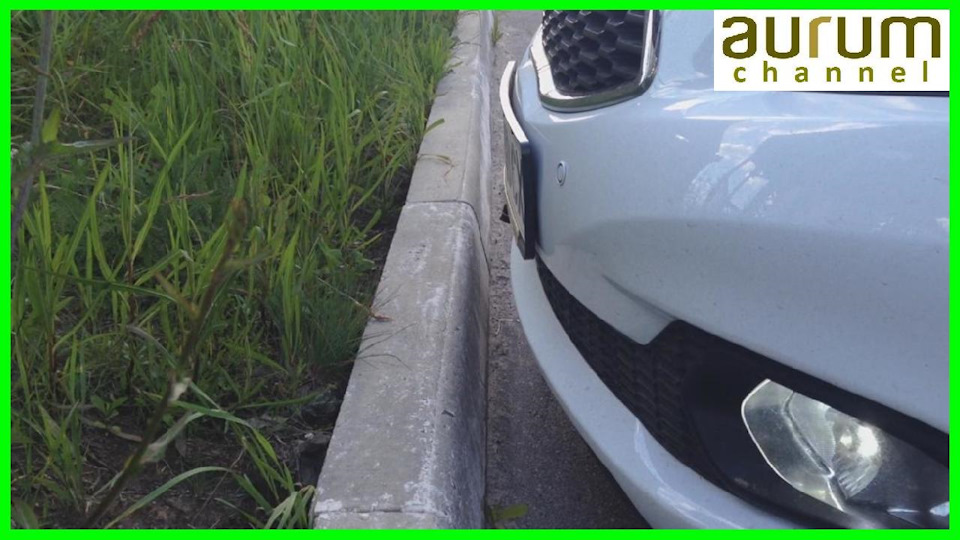

Ну і звичайно ж відео, про те як все працює.
Може комусь і знадобиться. Всім удачі!
Коментарі13
Камера спереду це чудово, теж замислююся над установкою, поки що стоїть камера ззаду, теж виведена на таке ж дзеркало, дуже зручно
Такто тема вийшла, особливо з релюхами, я теж подумую зробити щось подібне, ось тільки я б камеру якось сховав, а то по фото більше схоже на тимчасове рішення
Камера залишилася на своєму місці, а ось проводку прибрав за бампер.
Ти звичайно молодець! Але де фото того як камера встановлена. Не ну насправді ми ж не екстрасенси.

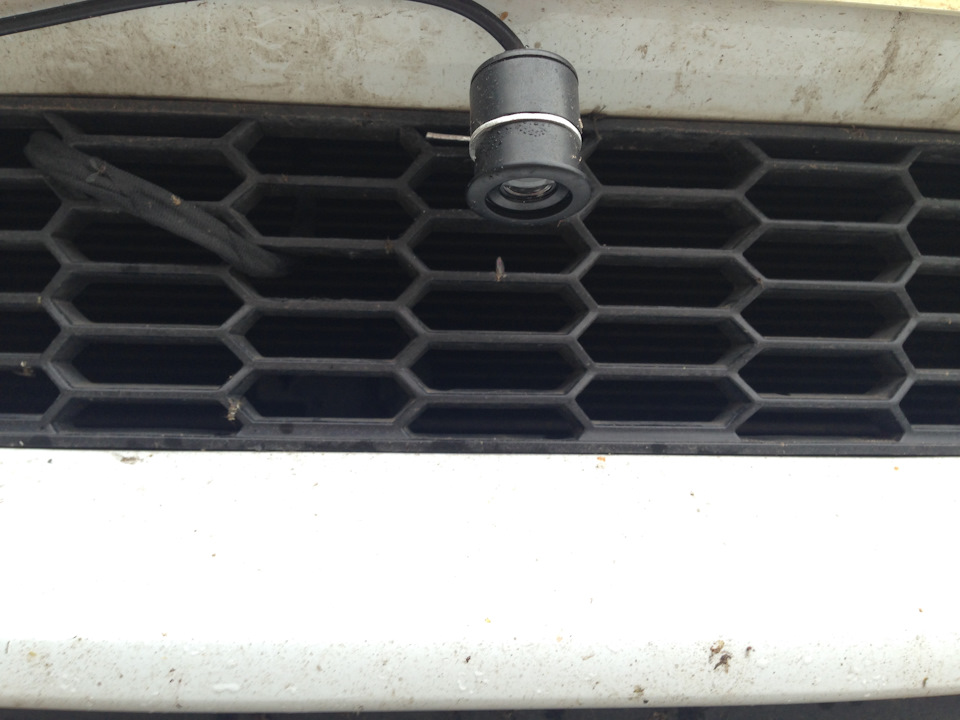

На першій фотографії (під номером). Фото вид з боку.
Погано видно. Давай поблизу фоткай з торця. Щоб все як у всіх))
Виправимо. Постараюсь сфоткати і завтра додати.
Залік)
Спасібки
Супер
спс
Чи не дуже передня камера повернута вниз? Дуже ювелірно вже треба під'їжджати до бордюру, щоб не поцілувати його.
Підвернув так, щоб було видно передній бампер, тепер можу під'їхати до 1-2 см. Якщо поміняти кут - не бачитиму бампер
