Кнопки мультикерма + мп3/bluetooth модуль

Довгий час їздив зі штатною магнітолою та китайським mp3/bluetoothмодулем замість cd-ченджера. В принципі все влаштовувало, кріморганів управління. Додав додаткові кнопки в віконце сд-ченджера, виглядало як- то так:

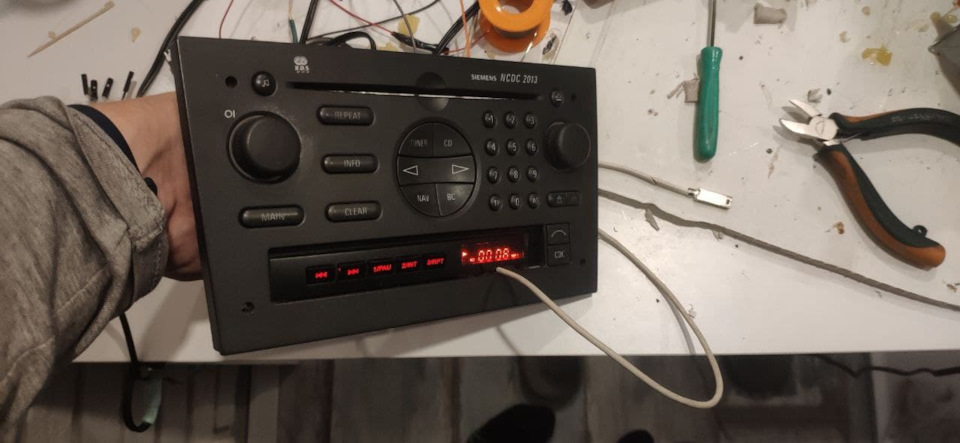

модуль з кастомною панелькою в штатній магнітолі

Звичайно, з керма можна було керувати тільки гучністю штатнимизасобами. Ідея зробити перемикання треків з керма і при цьомузалишити гучність штатної.Усе це ускладнювалося тим, що кнопкирезистивні і всі управляються по одному дроту, тому розпаралелитиїх (частина на модуль, частина на магнітолу) - не вийде.
< /

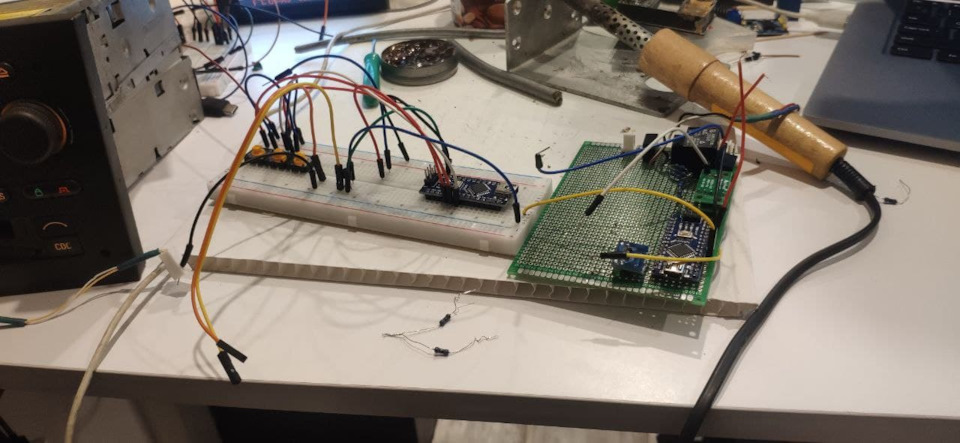

Давно було бажання погратися з Ардуїно, а тут якраз підходящийкейс…
Загалом, схема така:
Кнопки керма тепер підключені не до магнітоли, а до ардуїно, якийзнаходиться на місці cd-ченджера
Ардуїно вже керує магнітолою або модулем, залежно від одного з двохрежимів:
1) всі кнопки керма працюють по 2) чотири кнопки керма керуютьмодулем (режим, пауза, слід. Трек, попер. Трек), а дві — штатноюгучністю
Переключення режимів — довге натискання на нижню кнопкумультикеру

Як це працює:

>

Так само працює і через блютуз, але на один телефон це не зняти:)

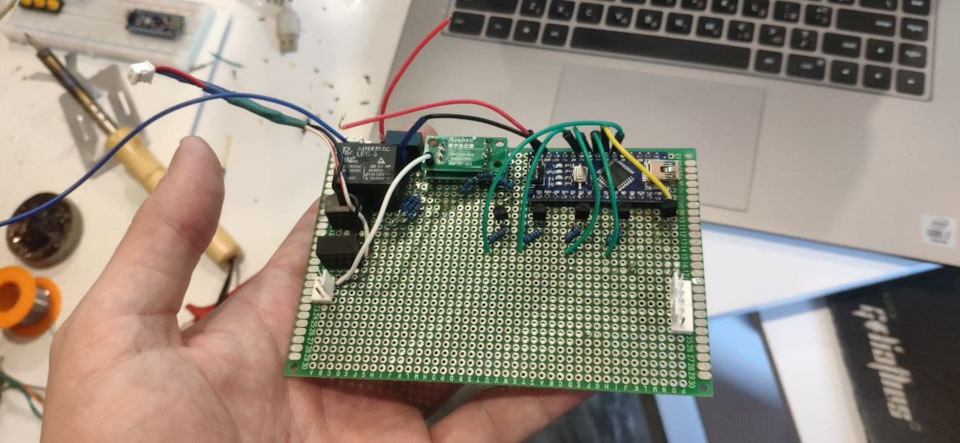

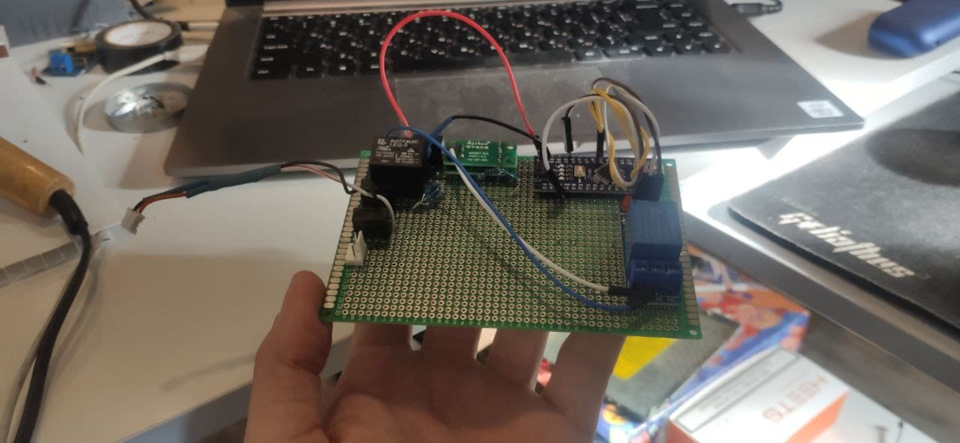

З технічного боку рішення далеко не ідеальне, Коротко:- харчуванняардуїно і модуля мають свої гальванічні розв'язки і загальну масу змагнітолою. Підключені через реле, управління реле береться ізплати сд-ченджера (при включенні машнітоли), тобто. Залежить не відположення ключа в замку, а від статусу магнітоли (вкл/викл) -оскільки ардуїно сам по собі не вміє видавати певний опір на своїхпінах, був доданий цифровий потенціометр X9C103
> - управління модулем проводиться через реле (взагалі спочаткузібрав на транзисторах, але якось не зрослося) - по суті замикаєпотрібну кнопку модуля на землю, тут не став морочитися
1
2 Так само вбив багато часу в спробах прочитати кан шину в зв'язціардуіно+mcp2515, перепробував безліч варіантів, але так нічого і невийшло. Якщо в майбутньому дозрію, то це відкриє нові можливості :)При цьому всім колгоспу мінімум.По суті зміни були тільки всерединімагнітоли і перекинутий один провід. Вольтметром.

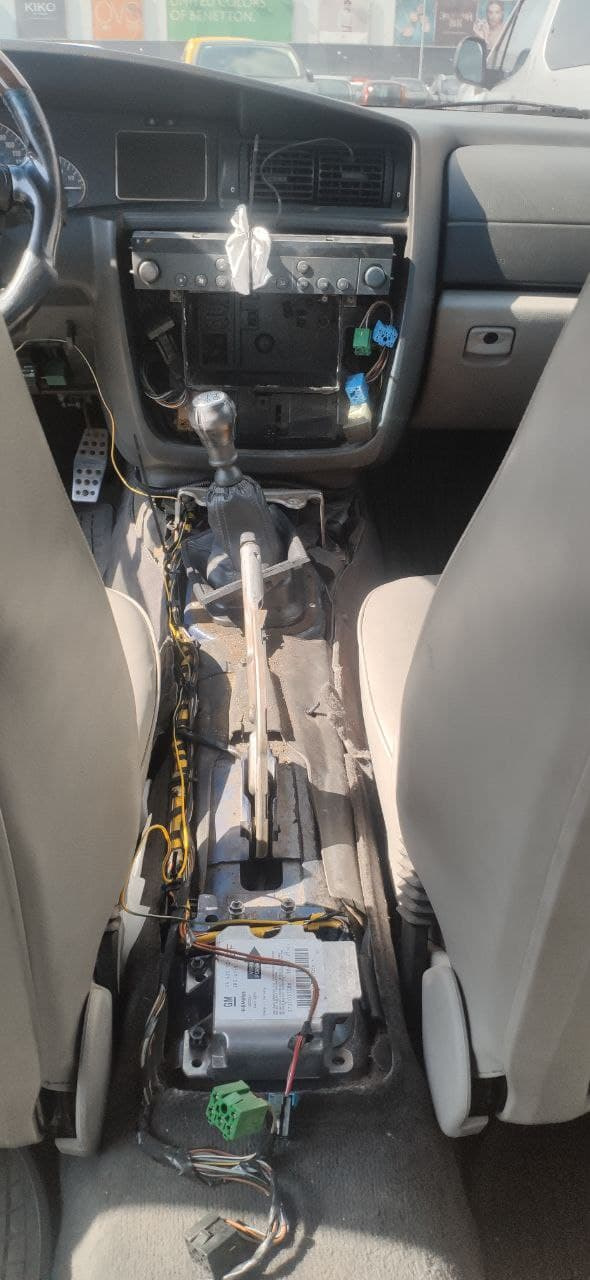

у пошуках помилок подушок
майже завод
Цікаво, що в тунелі є відформування під розетку в цьому місці, такипід катеру заточено)
>

На цьому все, якщо хтось читав кан шину в омезі за допомогоюардуїно, був би радий допомоги
