Дістало мене те що з прикурювача весь час стирчить блютуз приймач ізаймає один роз'єм. Хотілося якось сховати його під панель іінтегрувати. Та й на майбутнє для підключення чогось, наприкладтого ж підсилювача сабуфера, треба сигнал для включення від замку…Полістав інтернет дізнався, що є всі 2 методи це зробити.
p>
1) З підсвічування прикурювача, але тоді працює тільки при 2-муположенні ключа в замку, що не дуже зручно для мене.

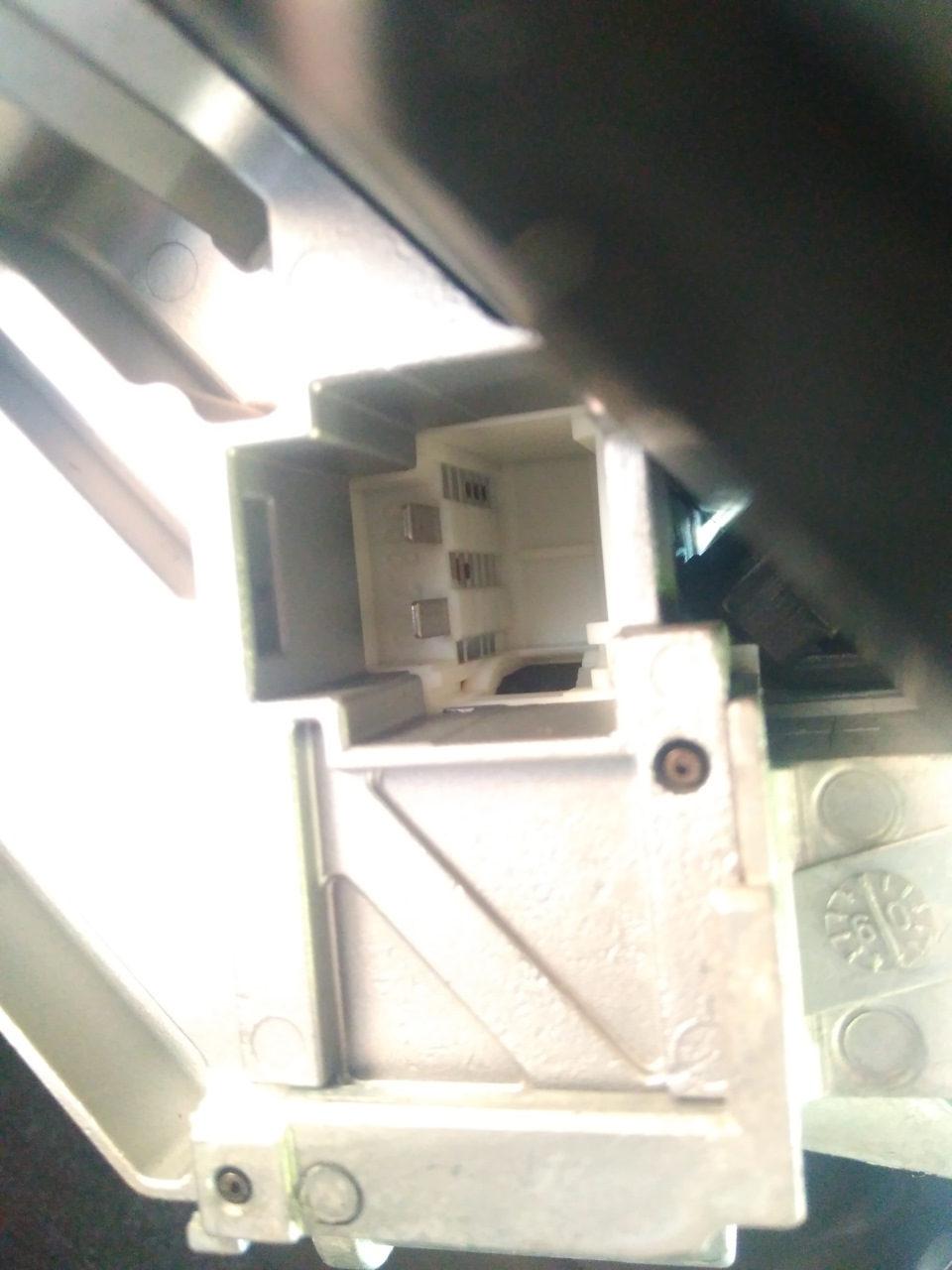

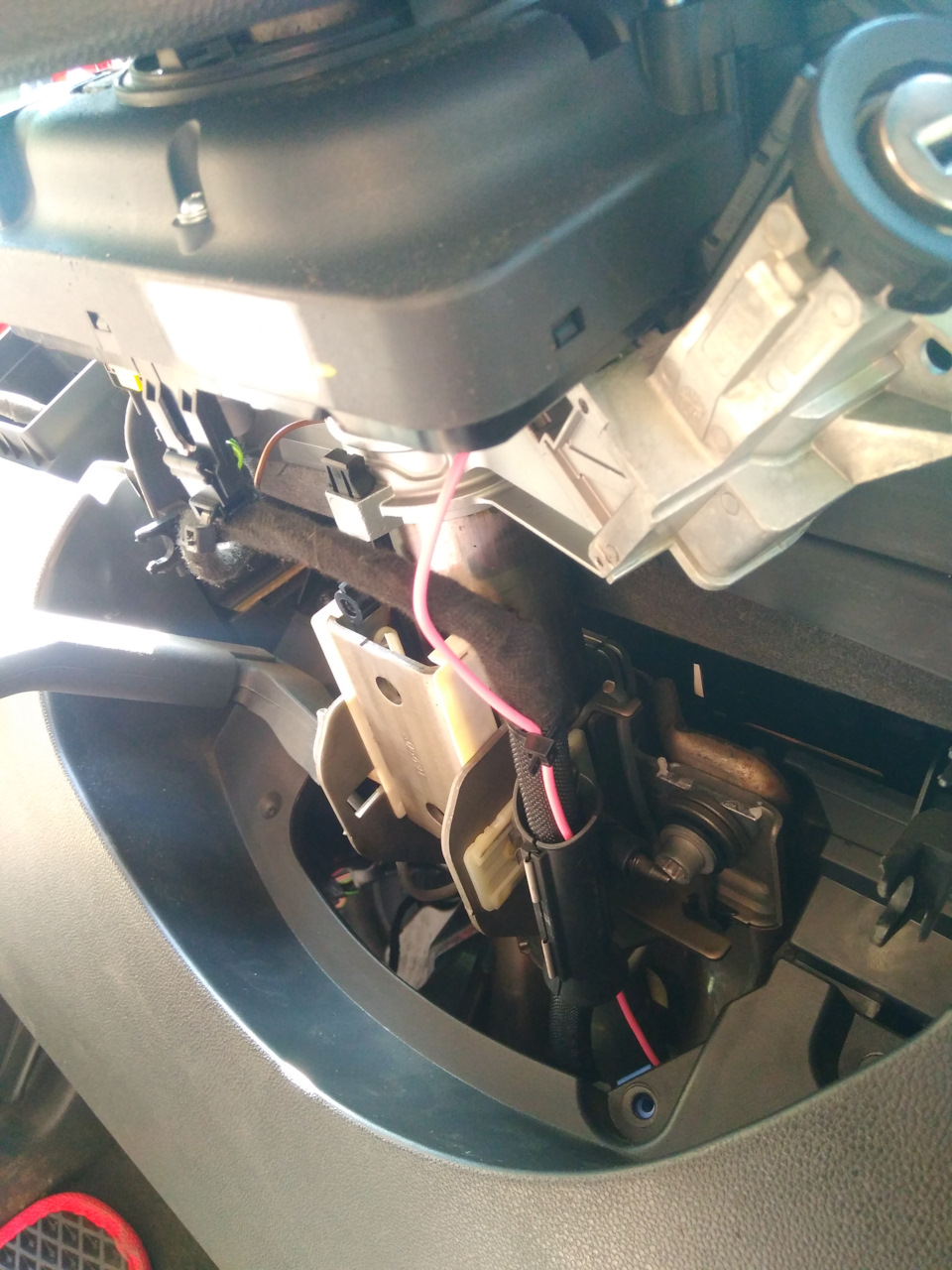

2) У самому замку є контакти на яких з'являється 12В якщо простовставити ключ у замок.Те, що треба, Запалювання вимкнув, але ключне витягуєш і музика далі грає. Це набагато легше ніж я думавспочатку. Ось і контакти під замком Тягнемо від них провід, напровід паяємо клему для підключення до цих контактів і виводимопровід у район прикурювача
як рідний)

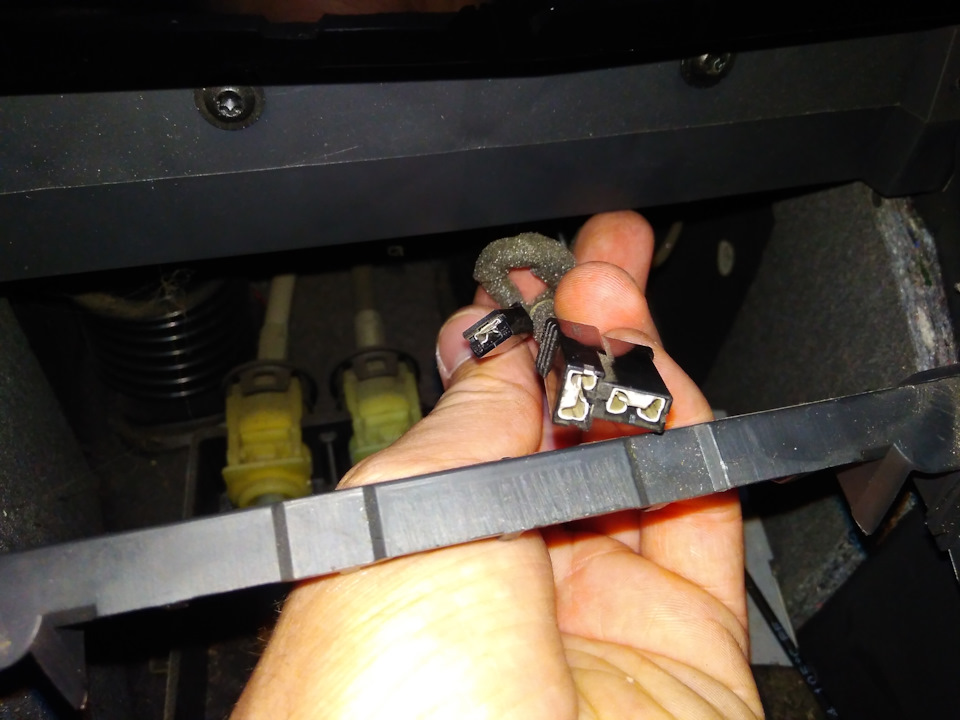

А от і клеми з самого прикурювача, поряд з ними є клема дляпідсвічування. Можна брати і з неї, як вище вже писав. На силовідроти прикурювача підключаю реле, із замку беру тільки сигнал навключення реле.

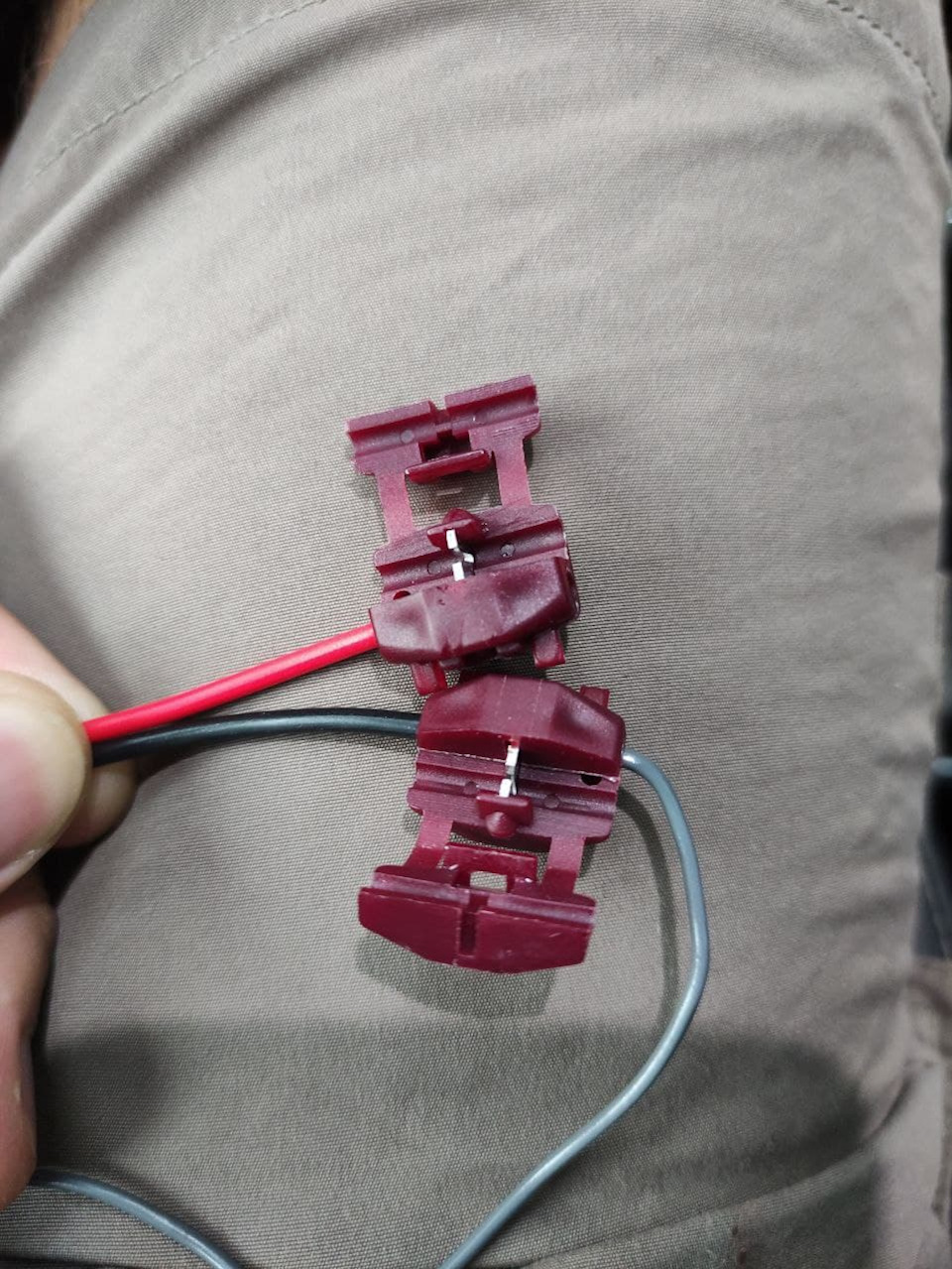

Як виявилося, там є кабелепровід, в якому є ідеальне місце дляцього реле. У проводку…
Підключили, + і — взяли звідти, із замку взяли сигнал, на вихідсправі підключив хустку DC-DC з 12В на 5В, загалом типу як юсбзарядка вийшла ... Підключив до неї блютуз модуль і провід для AUXтеж кинув під пластиком І все працює, ключ вставив в замок, релевключилося, підключай що хочеш. Краса…
ВАЖЛИВЕ ЗАУВАЖЕННЯ!
Дуже довго награвся я з контактами із замку, можливо така проблематільки в мене, тому що знаходив схожі схеми і у людей відразу всепрацювало, у мене ж було багато нюансів. По-перше, ці контактипризначені для коробки-робота, і ще відповідають за визначенняключа в системі, і якщо їх коротнути на масу, то можна легкоспалити запобіжник чи щось інше.
По-друге, як виявилося у мене цей контакт вигрібає лише 30мА, більше контакт не тягне. А реле на 12В при включенні споживає 40мА.Спочатку підключивши контакт замка на пряму до реле, воно неввімкнулося.Напруга на грудці просіла з 12В до 5В…Дивно але реле завелике навантаження для цього контакту. Але я обійшов це тим, щопідключив реле через транзистор. Йому для відкриття майже не требаніякого струму, тому навантаження на контакт замку немає, а самтранзистор включає реле. В результаті мінімум навантаження назамок, і працює саме реле від силових ліній 12В, які можнанавантажувати…
Коментарі6
У мене реле 12 управляється від підсвічування прикурювача, вставив ключ, повернув запалювання і все працює.
Я вище писав що так теж можна. Але як на мене то так не зручно. Заглушив машину але сидиш у ній, ключ ще в замку а реле вже відключилося ... і якщо на приклад підключений підсилювач або як у мене блютуз, то музика вже не грає
Кожному своє, мене влаштовує саме так, блютуз у магнітолі є.
Подивився твій бортжурнал, та у тебе магнітола не рідна. Але це напевно найкраща магнітола яка виглядає в Астрі як рідна. Що за модель підкажеш?
Магнітола рідна тільки від зафіри
називається touch&connect
