*** Обнулення рівня палива, таймер реле, ГБО-4 ***

Через 2 роки дійшли руки до цього питання :-)
Взято з поста alexmnukh
Посилання на NE555

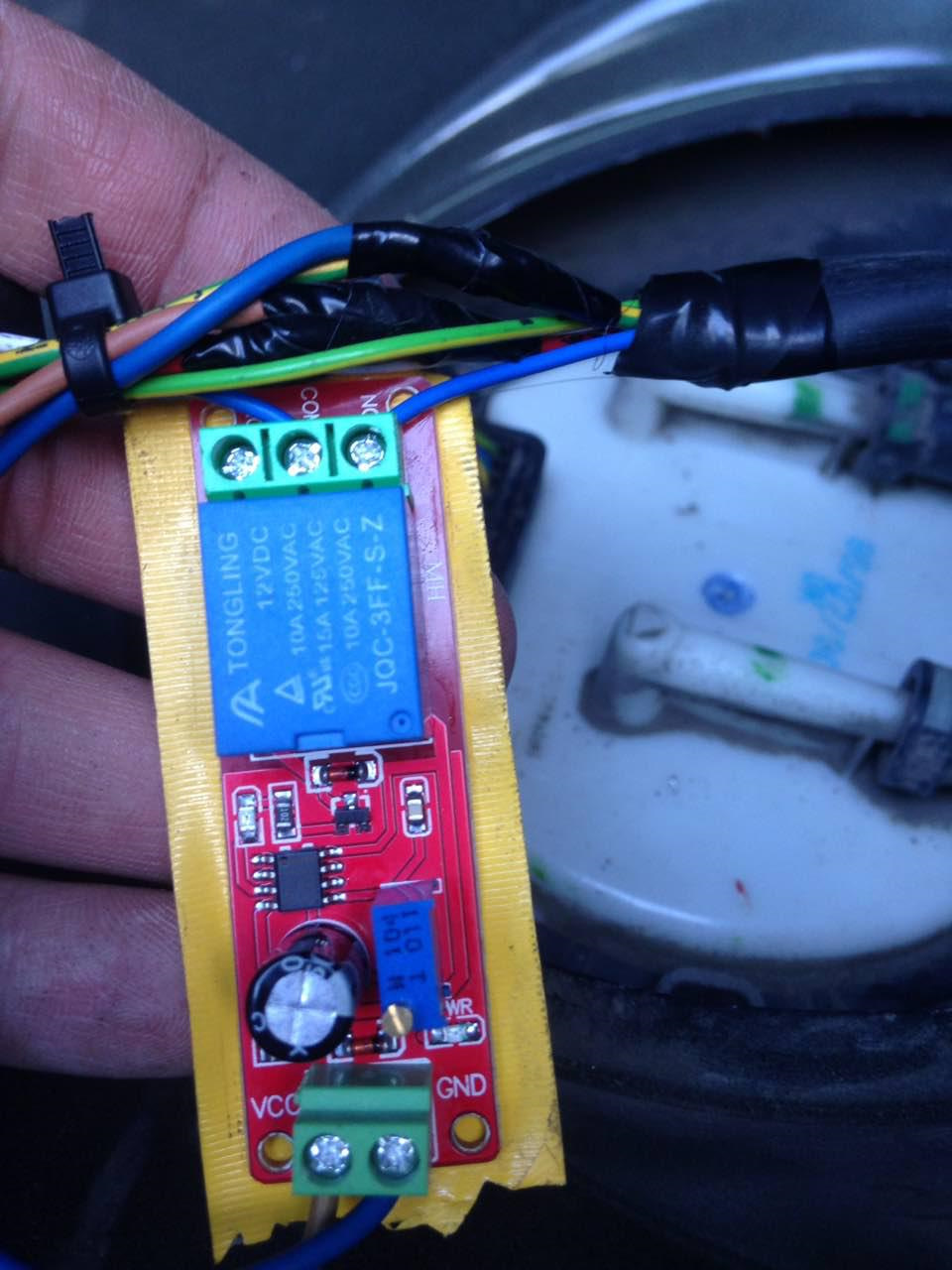

Прибрав частину захисної трубки з дротів.Синій провідперерізав.
На червоному та жовтому -зеленом (силові дроти 12 В, вони більшогоперерізу) частково зняв ізоляцію, щоб не розриваючи провід припаятидо них паралельно дроти живлення реле.
Підключення синього дроту — група контактів COM — NO., тобто якщона реле немає живлення, ця група контактів розімкнена, якщо подаєтеживлення вона замикається із затримкою від 0-10 сек.
група контактів COM-NC - замкнута за відсутності живлення.
< br> Наше завдання включити датчик рівня палива іззатримкою.
Червоний провід живлення на VCC, жовто-зелений на GND.
Після всього запакував плату в коробку.
Навіщо ставити?
— Тим у кого стоїть газ (маю на увазі пежо 206 і йому подібні)стикаються з тим, що стрілка рівня палива не несе актуальнуінформацію про рівень бензину у баку, оскільки після кожноїзаправки паливом показник рівня обнулюється і потім знижуєтьсявиходячи з розрахунків БК.
Реле дає можливість обнулювати показник при кожному запуску.

<
Наскільки важливо?
— Важливо, особливо в холодну пору, коли двигун не заводиться ваварійному режимі на газу ( ця функція є не на всіх ГБО 4-гопокоління). Кілька разів уже їздив-ходив на заправку зканістрою.

Від себе рекомендую возити каністру взимку, для екстрених випадків:-)
