Пересвіт стельових світильників у LED

Привіт, МегаДрайвер
Продовжую пересвіт ЛяЧертенка.
Вирішив поки спробувати з наклеєними стрічками, а потім перероблюна плати. Взяв за основу CD диск і ... Більше не робитиму цього ...ніколи! .. - тріскається від найменшого дотику ... Бічні світильникизварганив, а ось центральний вже зробив на основі нормальногобілого м'якого пластику (настінний профіль).За рахунок дискасподівався позбутися чорної діри в плафонах і отримати допрозсіювання.

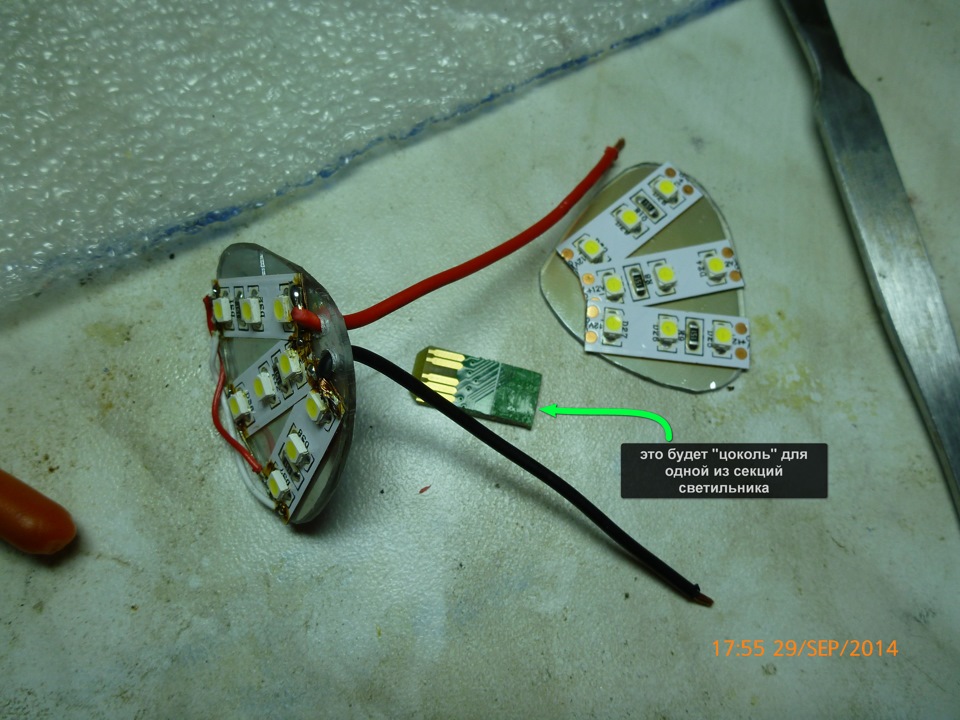

Проба пера — пелюстка з CD диска і контактний майданчик звідпиляного шматка сетевухи :)

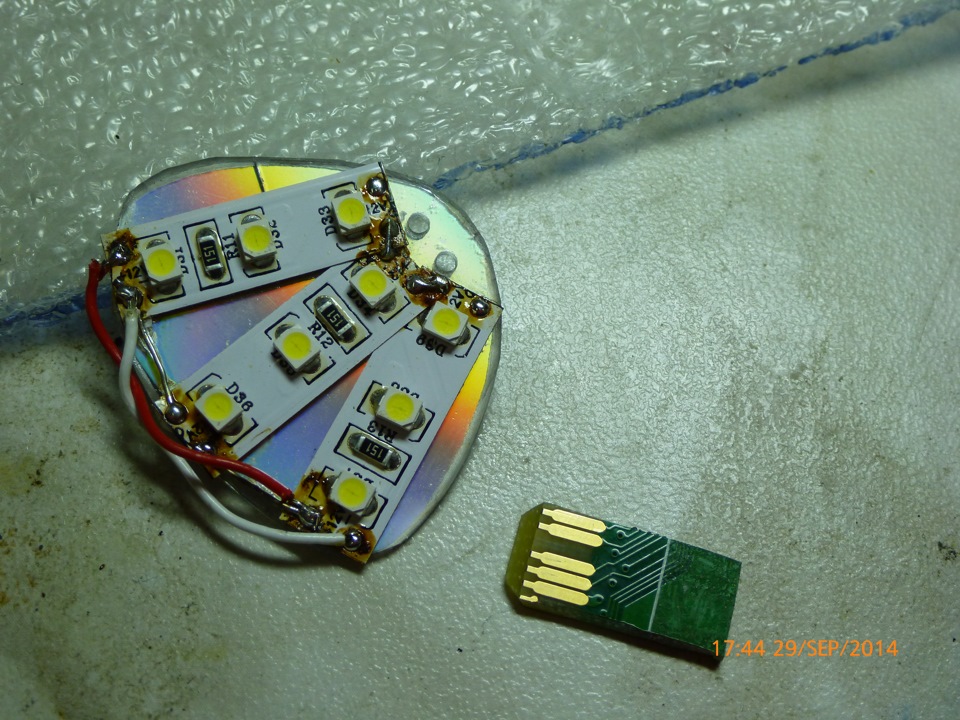

два пелюстки з наклеєними стрічками
Вийшло неакуратно :(

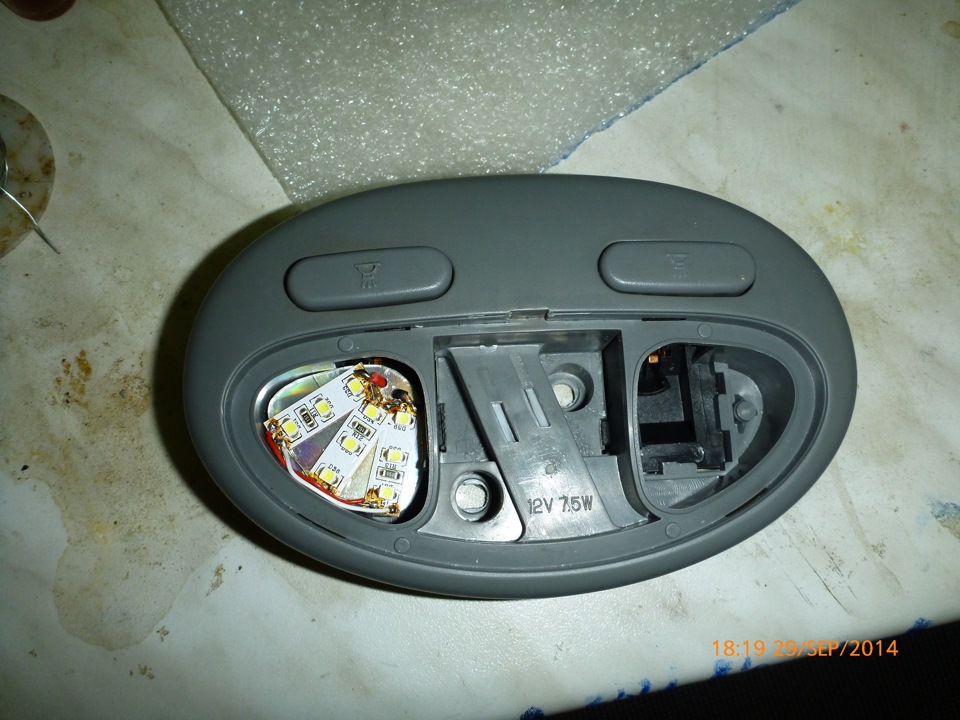

коштує на своєму місці

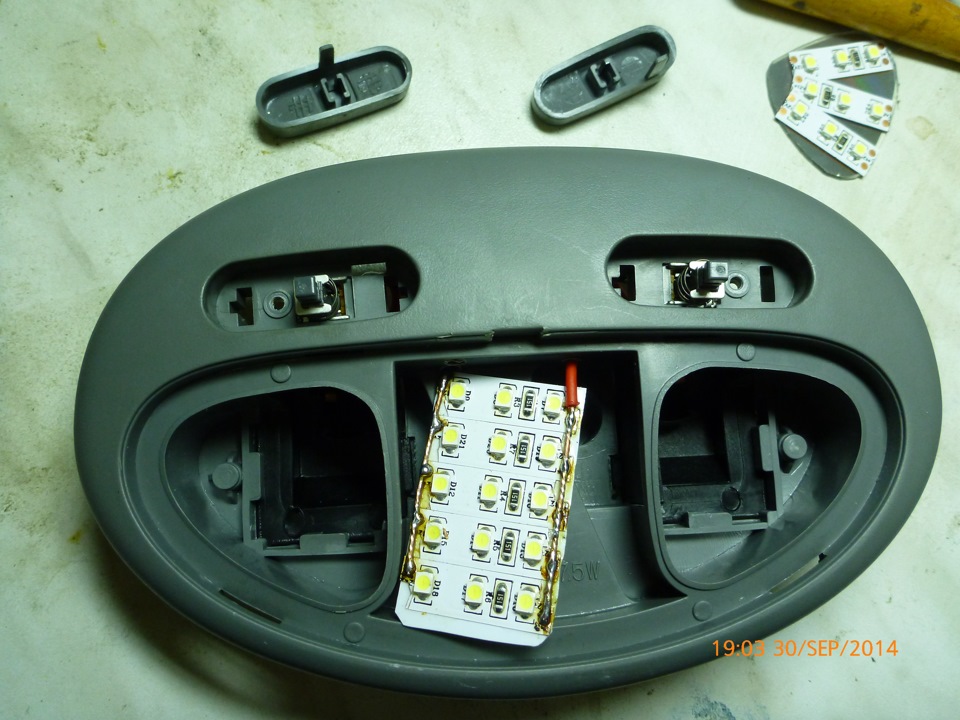

А ось центральна частина вийшла краще:

центральне світло замість порожнечі

Підключати вирішив до заднього плафона для реалізації йогоможливості керування режимами (найважливіший — робота відкінцевиків дверей) і в майбутньому планується підключити тудидиммер.

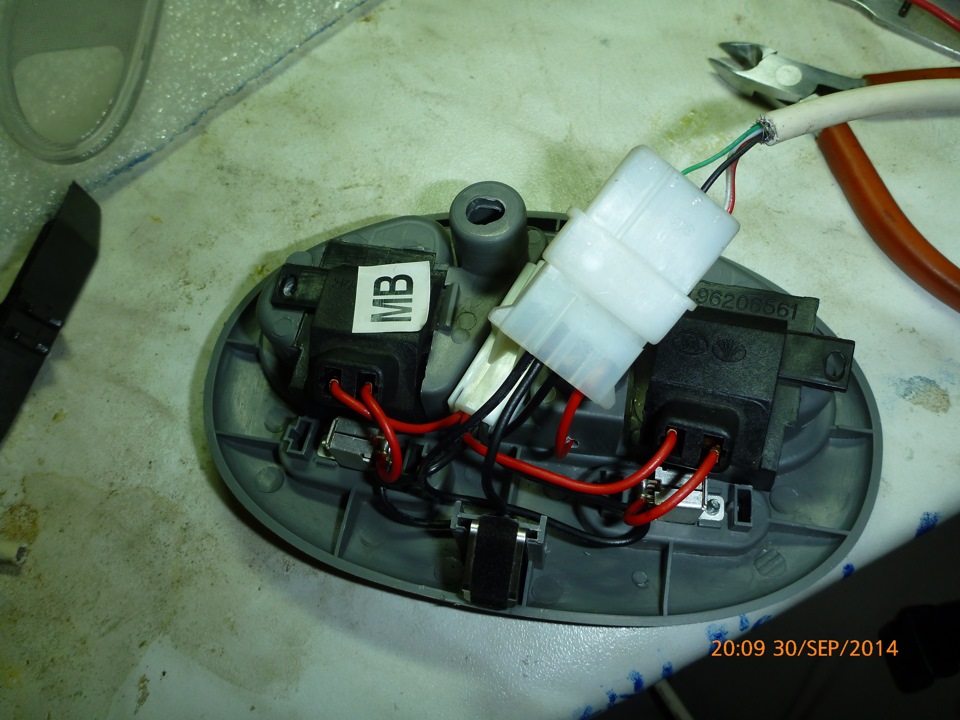

мама-тато комп'ютерний MOLEX роз'єм на 4 піна (з прицілом намайбутнє), що йде до заднього плафону

Для з'єднання застосував підручні засоби - USB і MOLEX роз'єми зпроводкою. Зручно і можна роз'єднувати в будь-якому місці.

задній плафон із підключеним по ЮеСБі переднім плафоном

У передньому плафоні хотілося реалізувати підглянуту ідею вбортжурналі у dahnik4 "еволюція світла всалоні" - робота переднього плафона залежить від заднього і прицьому штурманський і водійський світильники можна включитибудь-коли і в будь-якому режимі. Для цього необхідно перепаятидроти на кнопках переднього плафона, як показано на фото:

проводка переднього плафона

Результат:

горить тільки лівий
горить тільки правий
обидва світильники включені при закритих дверях або при вимкненомузадньому плафоні (положення _OFF_)
горять усі секції при відкритих дверях або положенні _ON_ назадньому плафоні
передній і задній плафони при відкритій двері або положення _ON_ назадньому плафоні Підсумок - зроблено неакуратно, але для початкурезультат влаштував. Далі треба буде доводити до ладу.
