Привіт МегаДрайвер,
Ось дійшли руки до переробки ПП отриманою раніше платою відRusLanCk У посилці з електроніштячками. Витратив двадні, але результатом задоволений, хоча залишився один нюанс, якийпізніше виправлю (треба підібрати розсіювач на дисплейодометра).

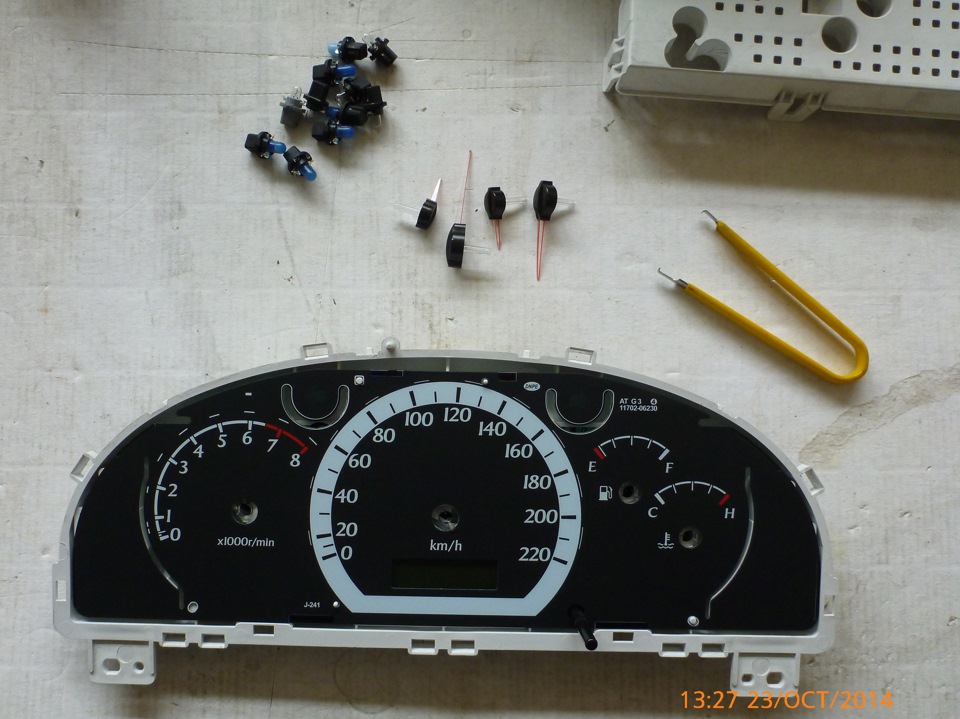

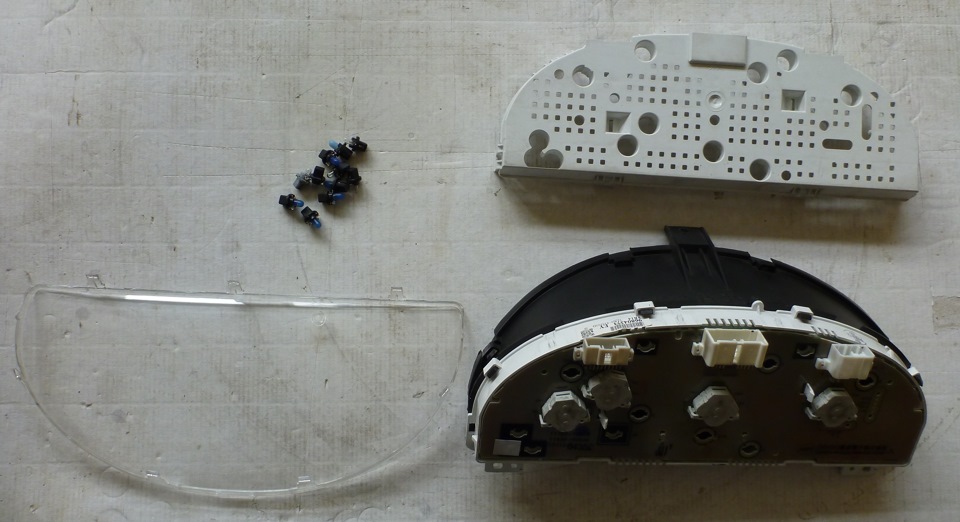

початок покладено Стрілки знімав у нітрилових рукавичках і осьтаким жовтеньким знімачом (стандартний знімач для ПЗУ та МК):
стрілки геть! >

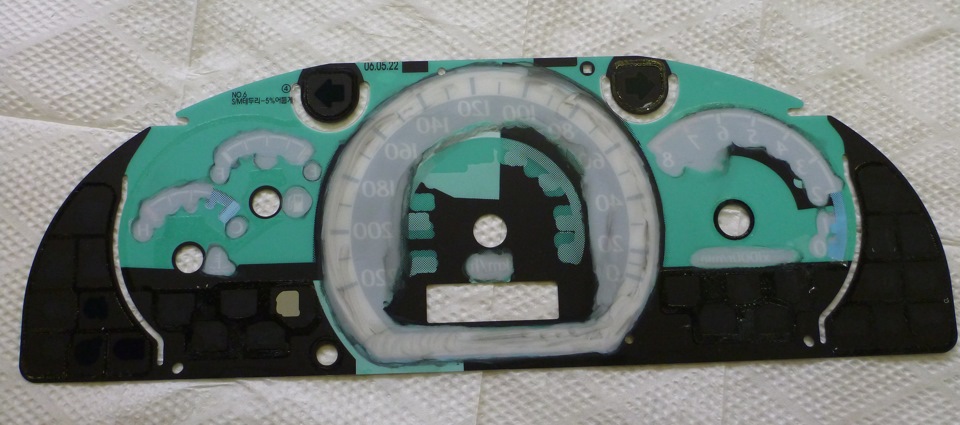

Почав змивати зелений фільтр спиртом і ваткою, але замахавсянамотувати вату на зубочистки — прикупив ватяних паличок :) ісправа пішла веселіше (впорався за годину чи дві):
майже чиста
>
До речі, залишив частину блакитного світлофільтра у двох місцях —на термометрі та спочатку шкали тахометра.
Ось частина паличок:
трудяги

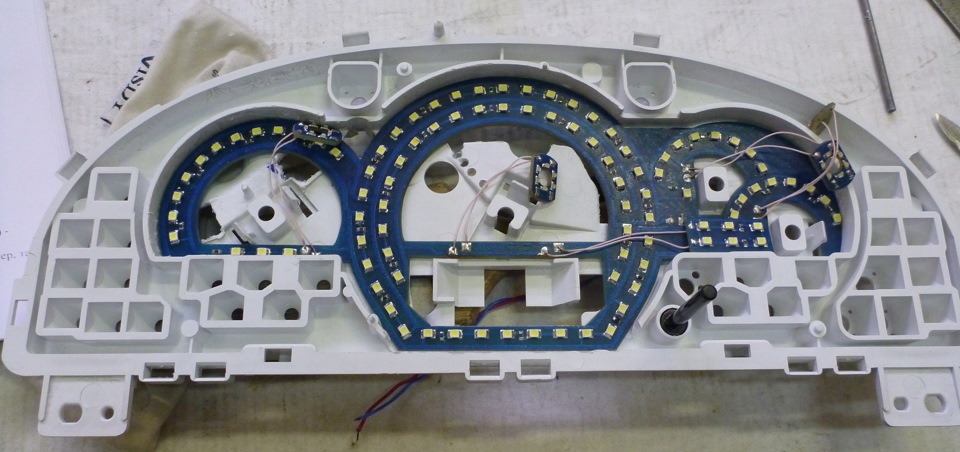

Після промивання зайнявся фрезерними роботами — видалив виступи тазайві елементи всередині корпусу ПП, а також відрізав частинусвітловода одометра (інші два світловоди викидаються повністю):
плата встановлена в ложемент
>
Частину фото ще пізніше додам.
To be continued…
PS:додав фото як світить вдень, але не на повну яскравість
денний режим
