Патрони замість плат задніх ліхтарів 2. Висновок

Доброго дня! )
Ось нарешті закінчив роботу і можу розмістити запис )

>
Перша частина запису Патрони замість плат задніх ліхтарів 1

Що ж, у минулому записі ми підготували наші підстави. Плафони іпровести дроти, чесно думав все складне позаду, але виявилося ні)Взагалі, навіщо я почав цю справу?

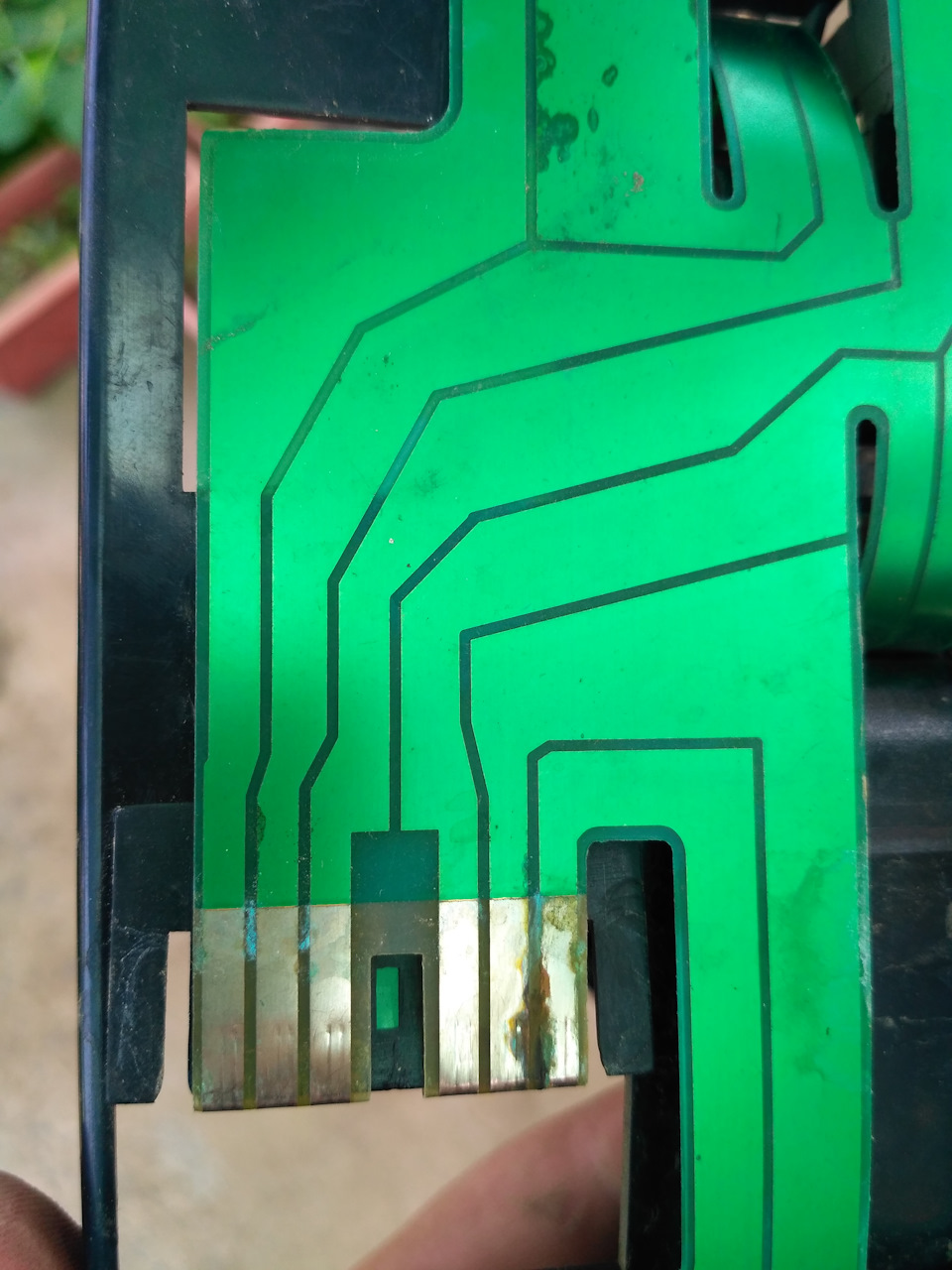

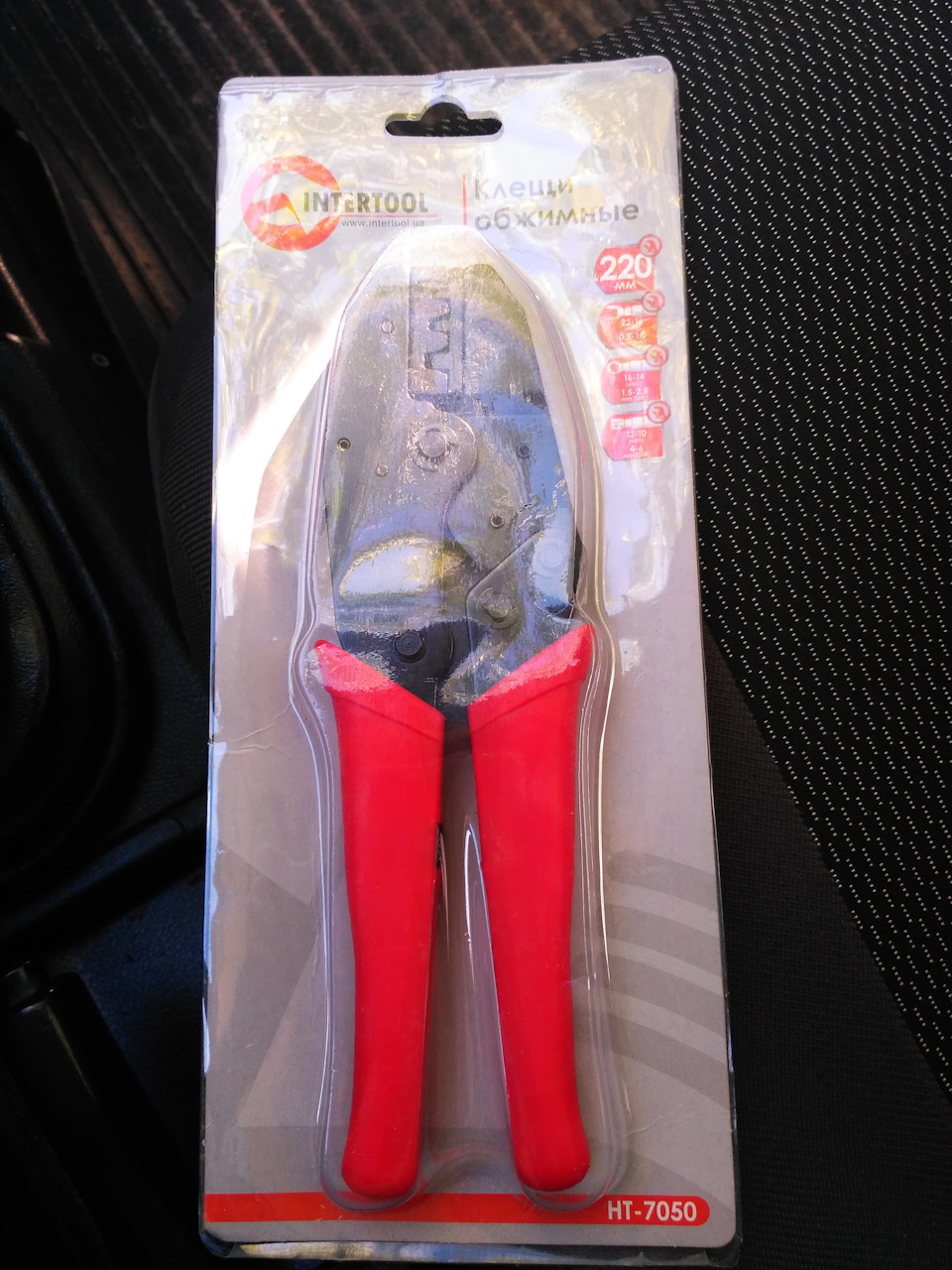

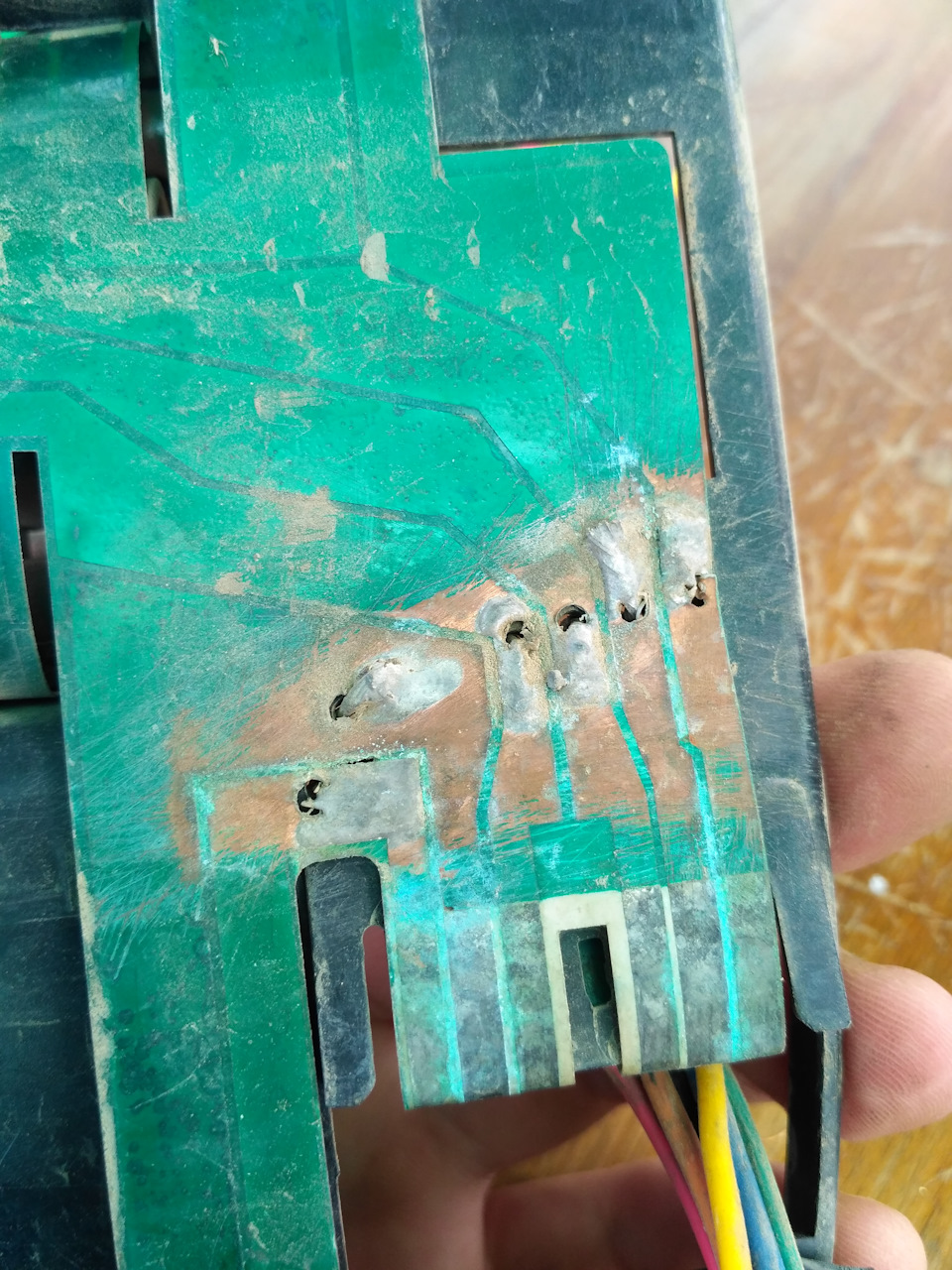

Як видно, по другому фото плата нова, її ставив колишній господар, але, як видно, вже почала гинути вона). Початком цієї роботи якупив собі ось такий девайс, кримпер називають його ) Угосподарстві потрібна річ, набридло клеми пасатижами обтискати, атут якраз така робота намічалася, гріх не купити )

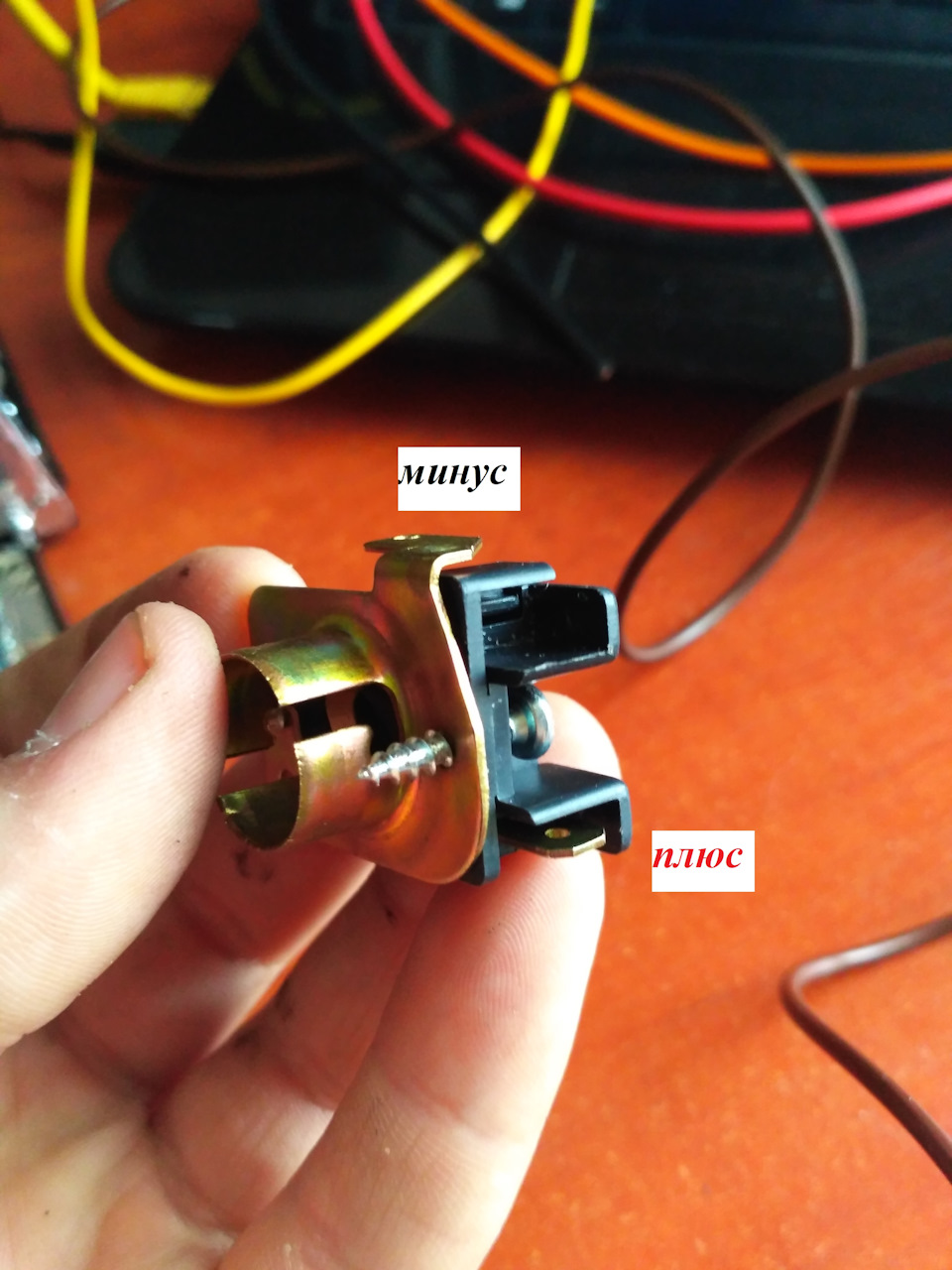

Все у нас є, приступаємо до роботи.Хто не знає, ось полярність наплафоні

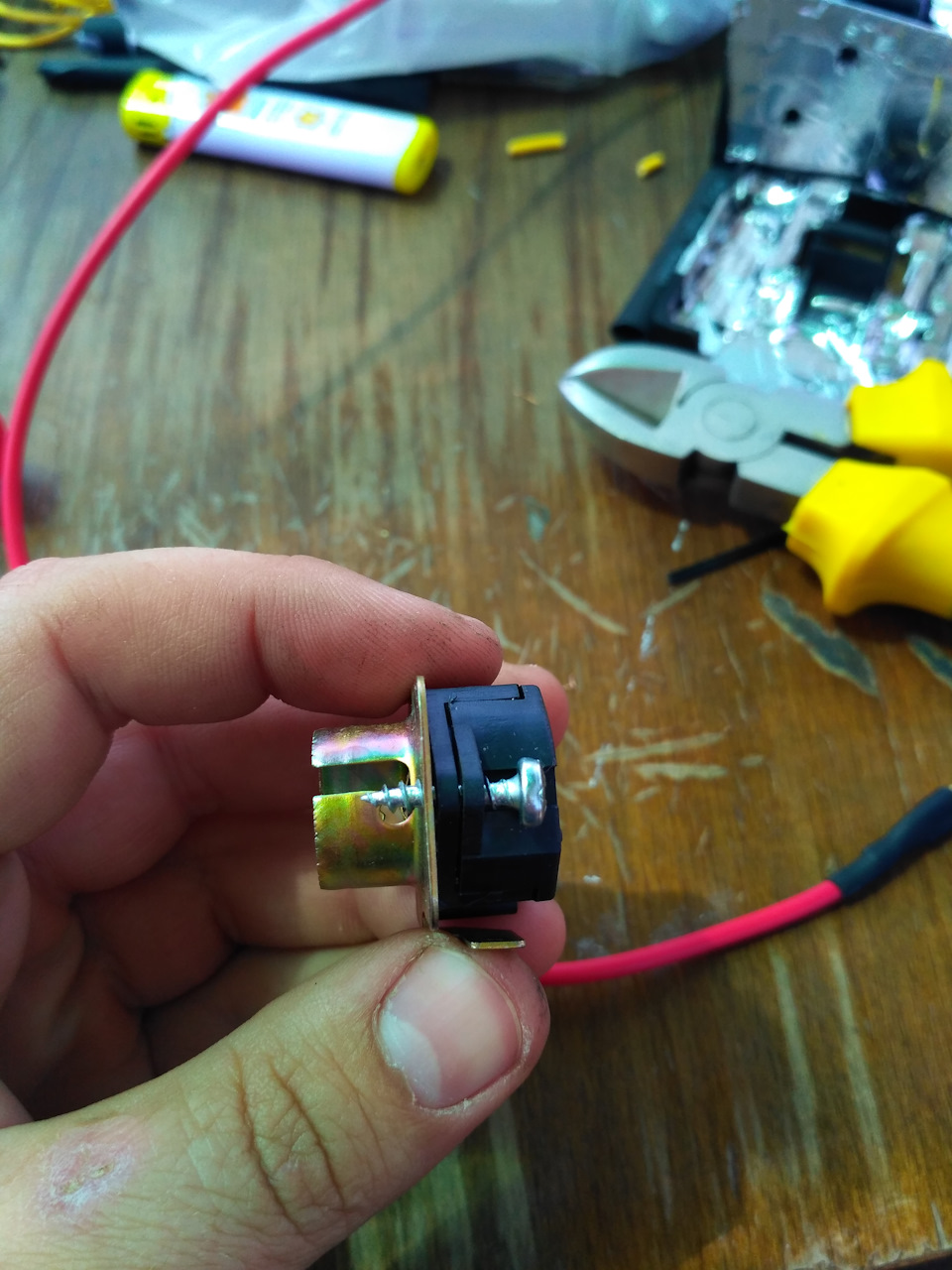

Почав з самих плафонів, на плафонах моєму випадку, потрібно булоперекрутити шурупи в інший бік На 2х плафонах потрібно будепідрізати шурупи. Плафони на ПТФ, якщо не підрізати, то вонивпираються в перегородку до поворотника. Ось розшифровка кожногодроту, щоб ви не шукали, заощадити час.

1 — габарити
2 — ПТФ
3 — поворотник
4 — задній хід
5 — мінус
6 — стоп

Ну а потім пішла рутинна робота
Обтиснути клему Посадити в термоусадку ) Відразу скажу з якоюпроблемою я зіткнувся. Провід брав перетином 1мм2. Масу я кидав відплафона до плафона, тобі мені потрібно було однією клемою обтиснутидва дроти. Я не міг нормально обтиснути, все було на соплях.Вирішено було поїхати в магазин і на масу купити провід перетином0.75 мм2. Так, може воно якось і позначиться, але поки що вседобре) По ходу роботи були не великі косяки, у плані, що треба булотрохи відрізати, там. Коротше будете дивитися за місцем, кусачкидалеко не прибирайте )
І в минулому записі я робив отвори для проводів, вони мені незнадобилися ) Все пустив вниз під патрони
Коли зробив перший ліхтар, ось такий вигляд вийшов. Якщо чесно, тоне те що я хотів.Почав займатися другим ліхтарем і вийшло ось що. Упідсумку, не довго думаючи, я знову переробив перший ліхтар. І всеготове і тішить моє око) Ззаду це виглядає ось так Далі, нампотрібно відрізати заводську фішку, яка йде на задні ліхтарі іпоставити звичайні, 6ти контактні, які я купував раніше. Але коли яполіз до себе, як виявилося у мене там вже стоїть ця фішка, можливоколи приєднували причіпне, тоді і поміняли) Це робив не я. Але ...я не багато не вгадав ) У результаті вирішив, що з плат простішезрізати фішку з "татами", бо зрізати в машині не хотілося, тому щотам врізки причіпного )
Ну і ще 10 хвилин часу і все було готове)

Ось так виглядає готово встановлено на машину

Ну і за підсумком у нас все світиться і чудово працює)
Сподіваюся забуду вже, що є така проблема)

Дякую всім за увагу!
Усім удачі і до нових зустрічей)
Якщо будуть якісь питання — звертайтесь)
