І так, після встановлення магнітоли, їду я додому (темно навулиці)… підсвідомо розумію, щось не так… як то в салоні по-іншому, чогось ніби як не вистачає ... На підлогу шляху розумію немаєпідсвічування кнопок салону! Ось, ось що було не так! Думаю, це накраще, мені спочатку не подобалося це монотонне, каламутнепідсвічування ... Отже світлодіоди з пошти забрав, можнаприступать!
1) Знімаємо "окільцювання" ручки КП.
2) Відкручуємо гвинтики панелі (всього 2 шт)
3) Пробуємо знімати (тягніть на себе панель, не бійтесязламати)
4) Знімаємо петлю тросика "налаштування температури" (петлю зніматипід кермом, біля педалі газу)
5) Всі панель піддалася.
< 6) Відкручуємо відсіки кнопок

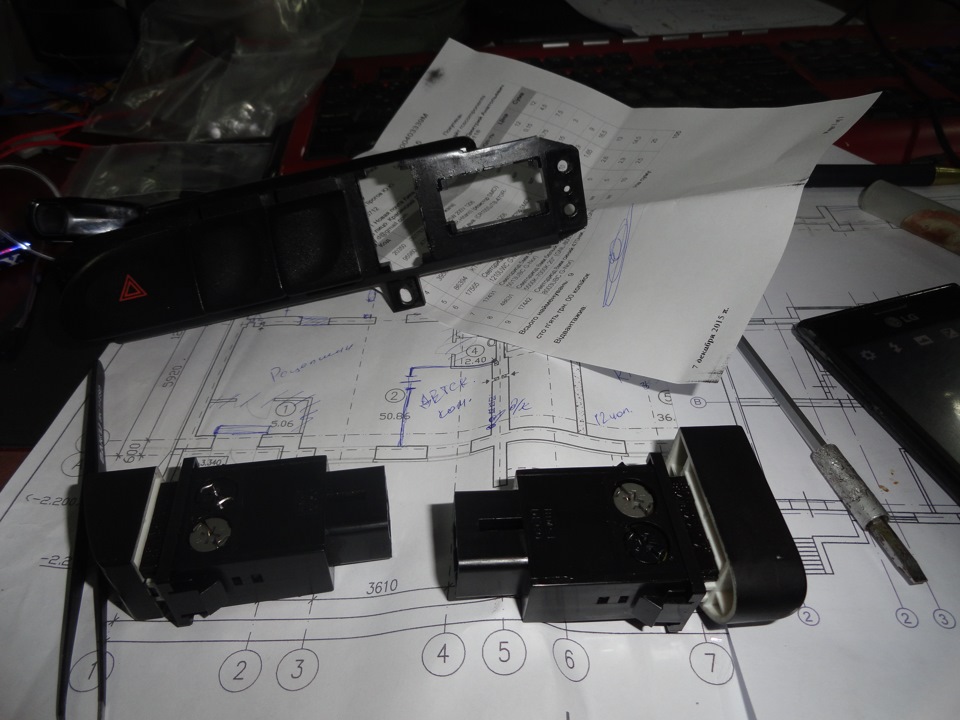

Дістаємо кнопки з блоку кнопок

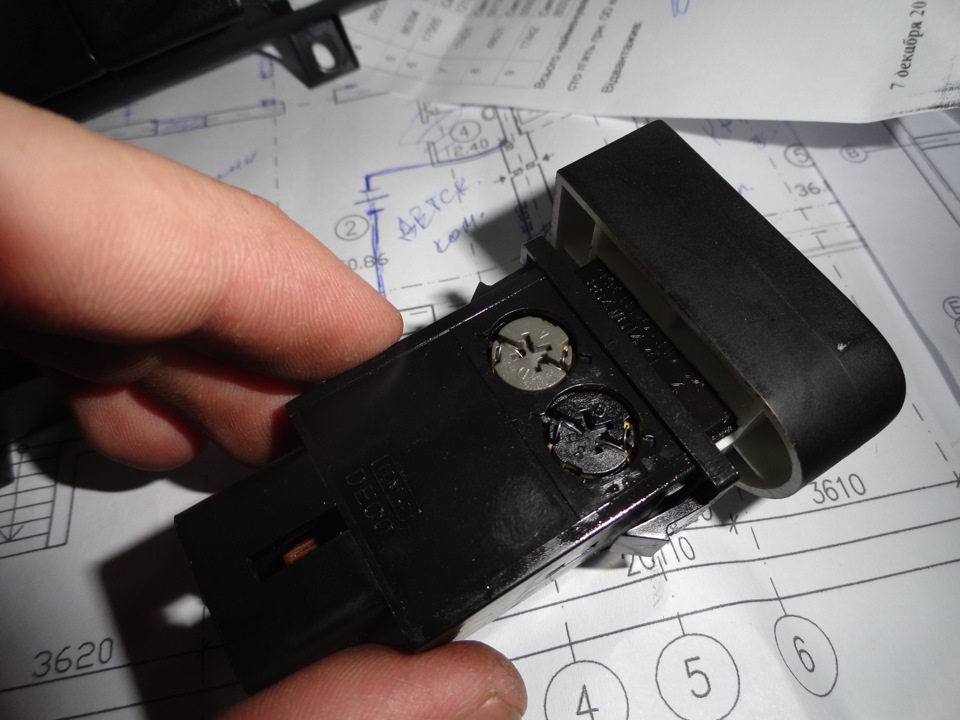

На кнопці дві лапочки (чорний цоколь - підсвічування кнопки, сірийцоколь - індикація)

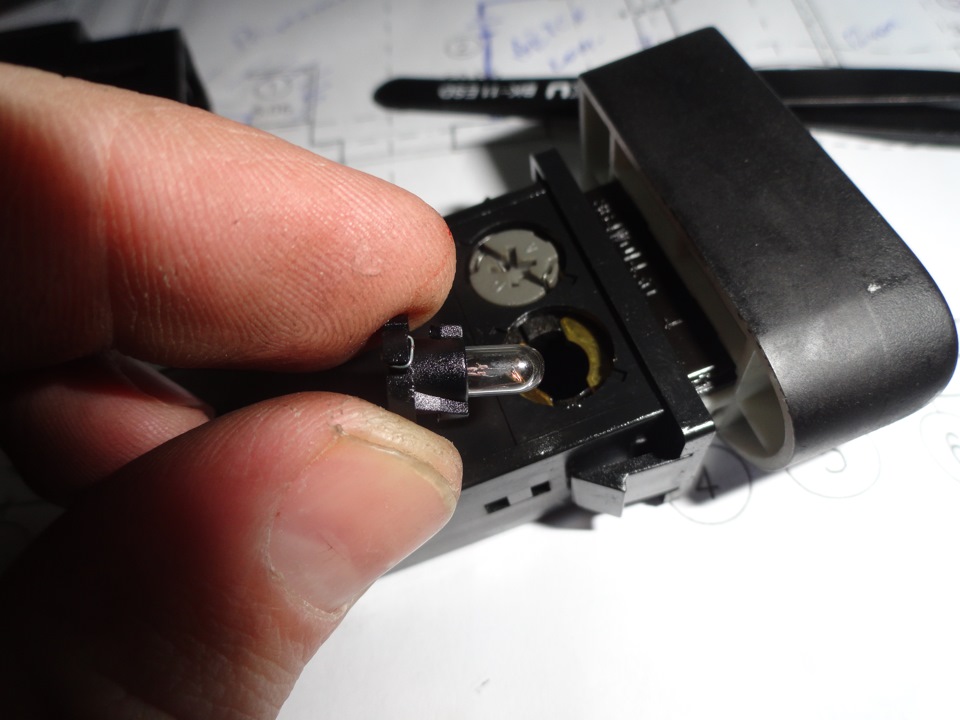

Штатна лампочка в цоколі
>
При заміні лампочки (штатної) на ЛЕДівську, незабутній впаятирезистор, лід рекомендую брати 3мм, бо я взяв 5мм, була великанасилу вліпив її туди…
Льод, до речі, модернізувати треба… У льоду є лінза, її потрібнопозбутися (у більшості випадків), хоча не завжди…

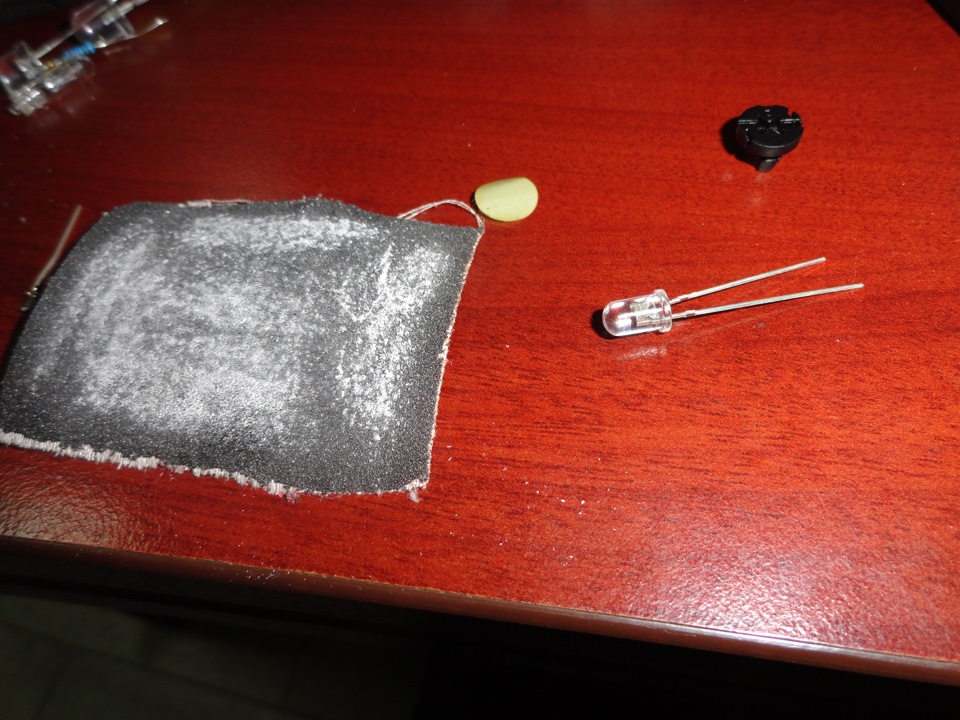

стираємо лінзу наждачкою

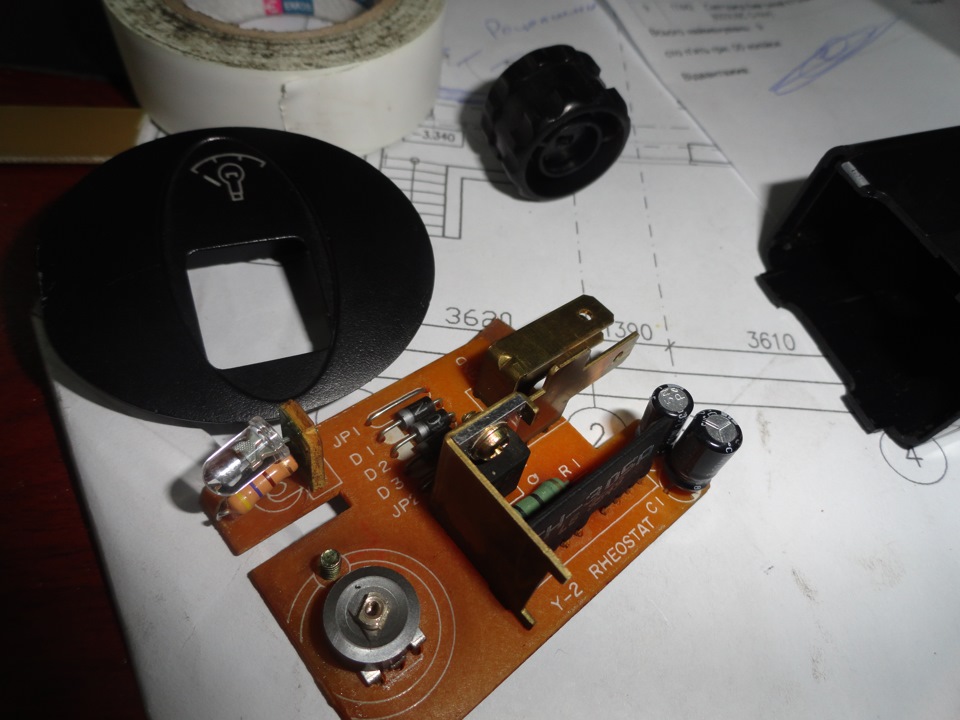

Блок регулювання яскравості світла (шИМ)
З горем навпіл вліпили туди ЛІД, замість штатної лапочкирозсмажування При огляді виявилося в прикурювачі і попільничці тежє лампочки (вони у мене були мертві). Вирішив змінити їх разом іцоколем на діод 8мм (оскільки діоди 5мм закінчилися, не розрахувавтрохи), він якраз став на місце цоколя. Діод 10мм з резистором Тойже діод 10мм і панель попільнички на задньому фоні.
У такому вигляді я той діод туди і засунув. Працює. Фотки потімвикладу. Етап 2 буде встановлений леди в блок щитка приладів. Етап3 встановлюватиму ліди в блок клімату (змушений відкласти, черезвідсутність льодів потрібних) . Етап 4 - у склопідйомники.
