За фактом наявності, вирішив розпорошити два дверні блокипередніх дверей:

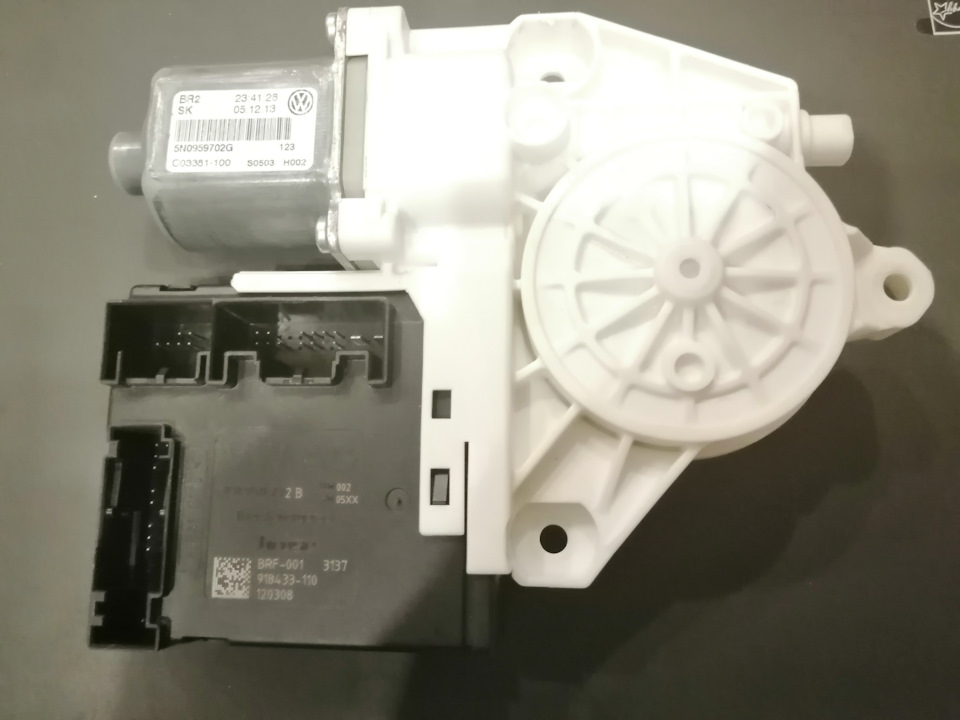

Зовнішній вигляд
— MIN:3C0 959 792B HW 002 (5N0 959 702F )
— MAX:3C0 959 792G HW002 ( 5N0 959 702G)
------- ------------- MIN ----------------
Part No SW:5N0 959 702 F HW:3C0 959 792 B
Component:TUER-SG BT 002 0503
Revision:15110009
Coding:0000F4
ASAM Dataset:EV_TSGBPQ35BRFVW46X A0400< />
ROD:EV_TSGBPQ35BRFVW46X.rod
-------------------- MAX --- ----------------
Part No SW:5N0 959 702 G HW:3C0 959 792 C
Component:TUER-SG BT 002 0503
Revision:14110009
Coding:0001FE
ASAM Dataset:EV_TSGBPQ35BRFVW46X A04001
ROD:EV_TSGBPQ35./p>
Як видно, принципової різниці немає
Дивлюся платню:

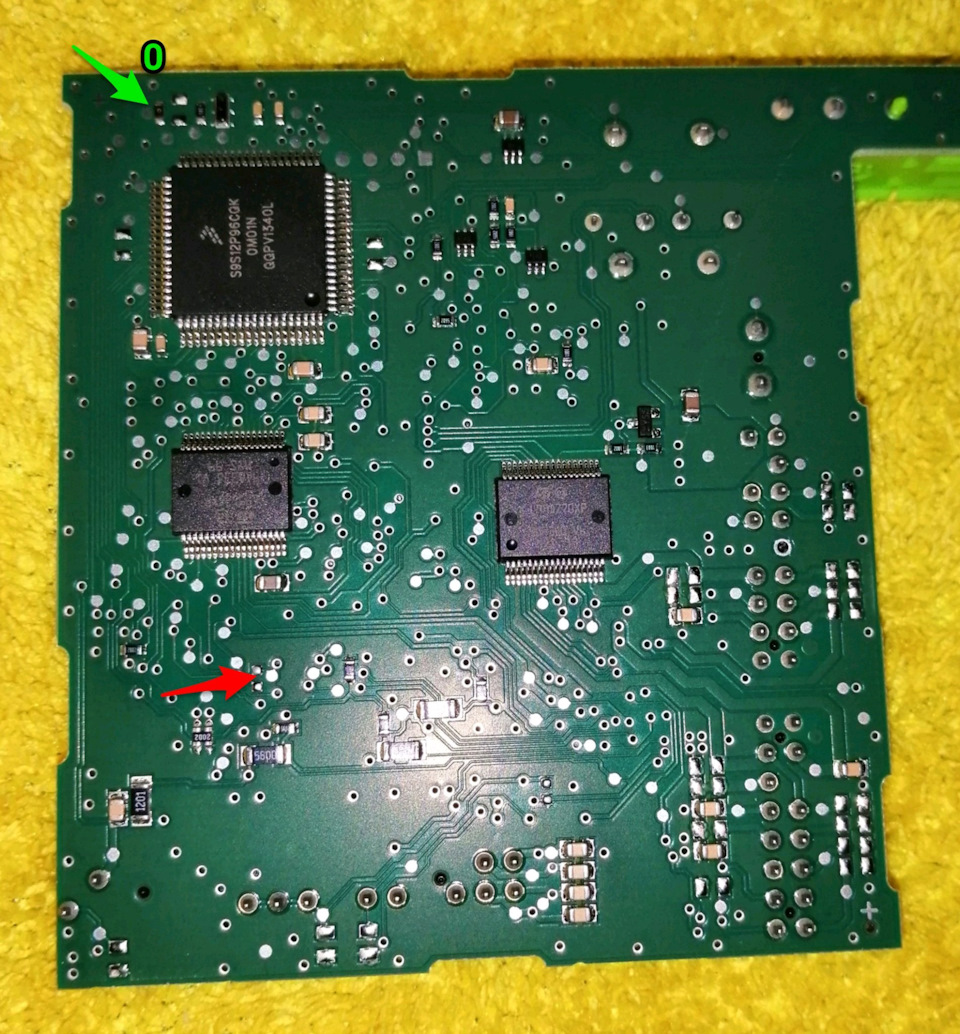

З цього боку один резистор-перемичка переїжджає на інше місце

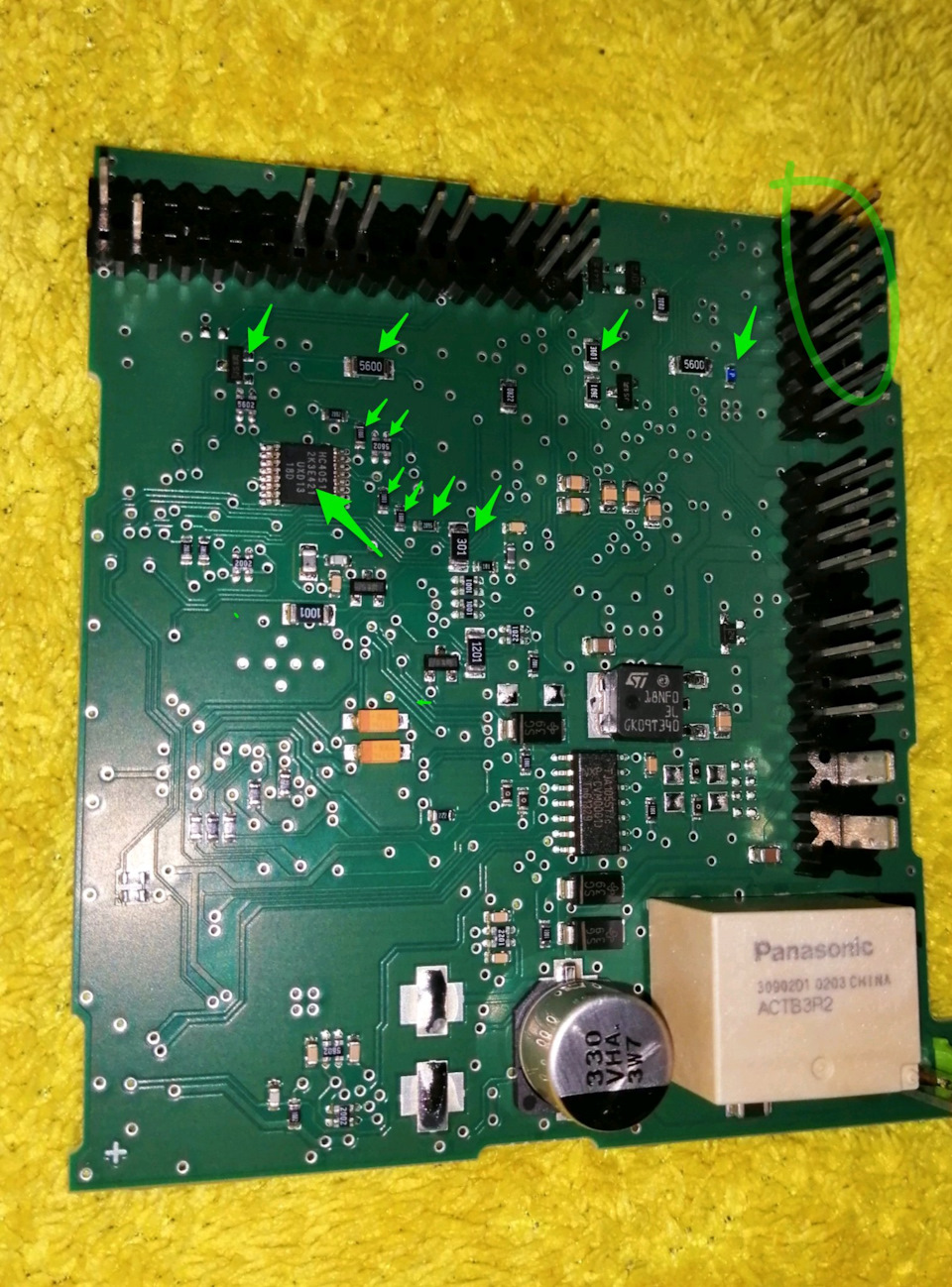

А тут складніше…
Зеленими стрілками відзначені деталі, що бракують, червоними —деталі (деталь), що підлягають видаленню.
Зверну увагу, що знадобляться піни в 16-піновий роз'єм. Мені незрозуміла також синенька деталь, розташована неподалік роз'ємів.Також зверну увагу, що на другій стороні з'являється мультиплексорта обв'язка до нього.






Коментарі2
Синенький це SMD запобіжник.
Спасибі. Навіть цікаво стало, продзвоню куди він веде
