Встановлено ambient підсвічування у двері Tiguan

Сьогодні приїхали оригінальні LED ліхтарі, тому ретрофіт можнавважати завершеним. Про це пост. Преміум сегменту, тому Тігуан їйрезонно обділений.А значить, цю установку повноправно ідентифікуємояк колгосп.Але дуже хочеться!

Отже, огляд показав, що місце для ліхтарів дверях є досить вдале, причому як в передніх так і в задніх.З усіх боків закрито відпрямого поглядом і одночасно повернути в бік ніші. Отримуємотак:

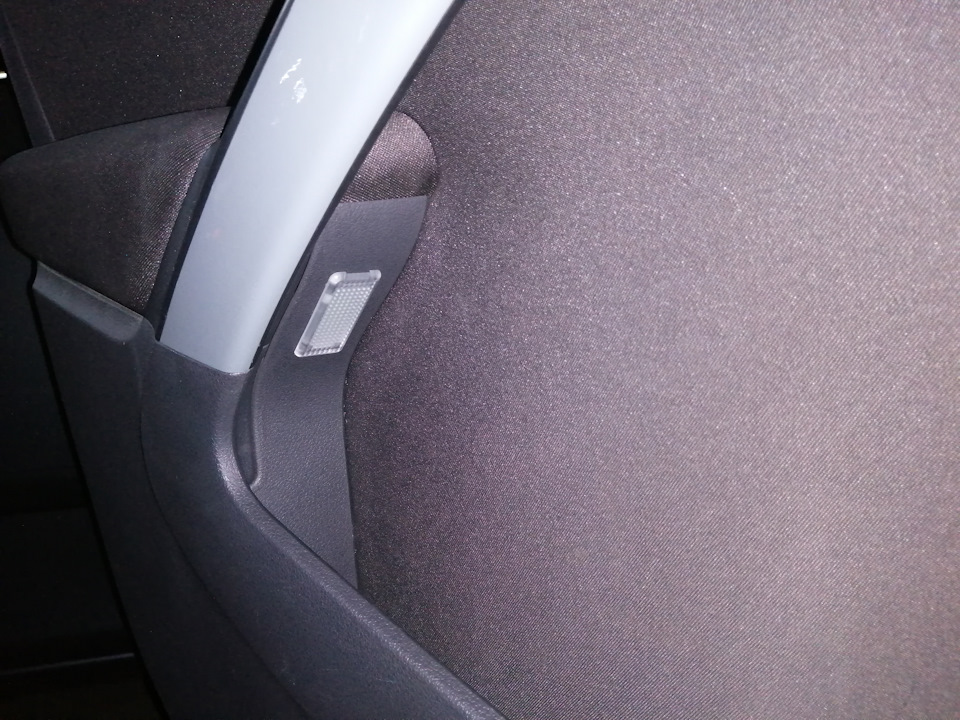

Ліхтар встановлений

Цілком органічно, чи не так?

Дверні блоки мої, забув сказати, підтримують підсвічування.

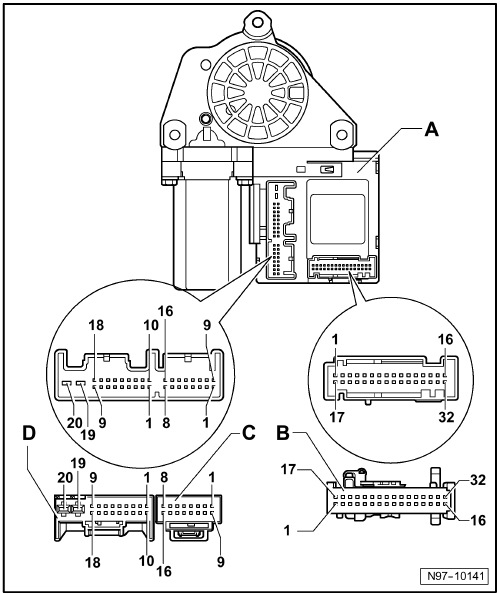

Дверний блок передніх дверей
Нас цікавить 32-х контактний роз'єм, він унизу праворуч насхемі.>

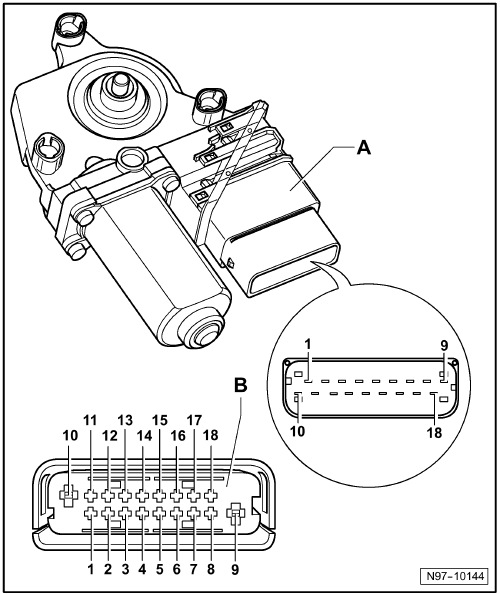

Дверний блок задніх дверей
Тут простіше, роз'єм всього один
Підключаю згідно Elsa для підсвічування ручок відчинення дверей (лампа L76 ):
— передні двері:(-) 19й пін, (+) 3й пін 32-контактного роз'єму

Задні двері:
(-) 9й пін
(+) на 16й пін 18-контактного роз'єму.

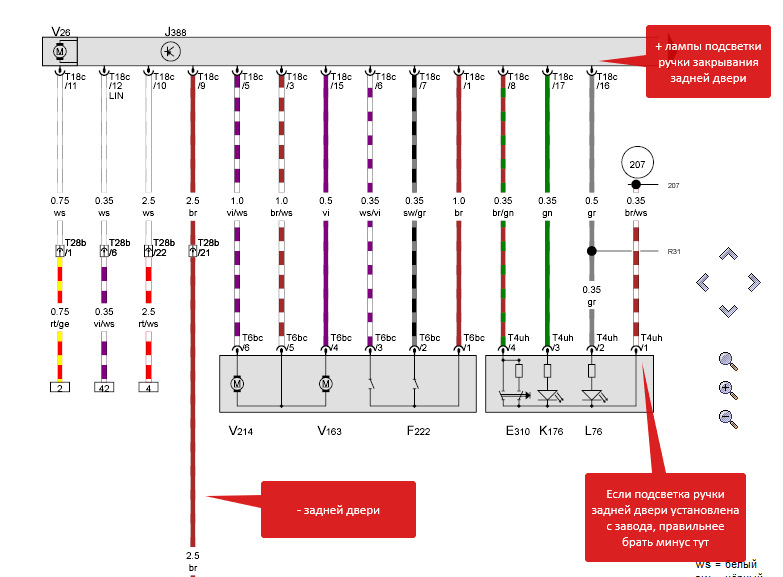

Схема підключення блоку електроніки задніх дверей
Кодуємо наступним чином:
— передні двері — другий байт:двері водія, пасажирські двері
— задні двері аналогічно.
Принциповим вважаю встановлення оригінальних LED ліхтарів.Докладніше про них тут. Вони дають рівне світло тієї ж температури, що й інше підсвічування і світять з однаковою яскравістю.

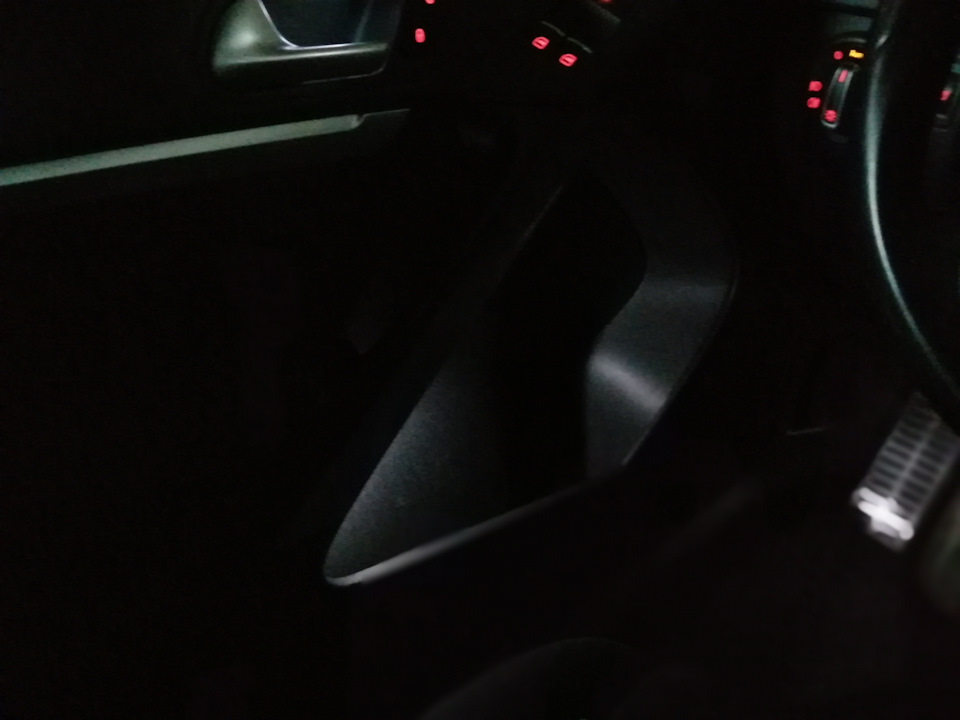

Пасажирські двері
Важливо! Старі прошивки ВСМ забезпечують рівномірну яскравістьпідсвічування на всьому діапазоні регулювання, а нові на низькихзначеннях повністю відключають підсвічування, що прикольно. Але привстановленні треба не забути викрутити яскравість на максимум, інакше можна довго шукати "несправність", як це робив я; )
Правий бік на максимумі яскравості

PS Так-так, ручки дверей у мене проклеєні темно-сірим вінілом. Алефотокамера бачить це інакше.
