Після установки чорного салону дуже не хотілося пиляти отвір підіндикацію сигналізації в накладці стійки. З тиждень думав, схилявсядо підсвічування тримача паркувального талона with-light/
Рішення прийшло несподівано.
Адже в стелі є невикористаний блок кнопок, що залишився від старогоbluetooth. Підключуся до нього!
/>

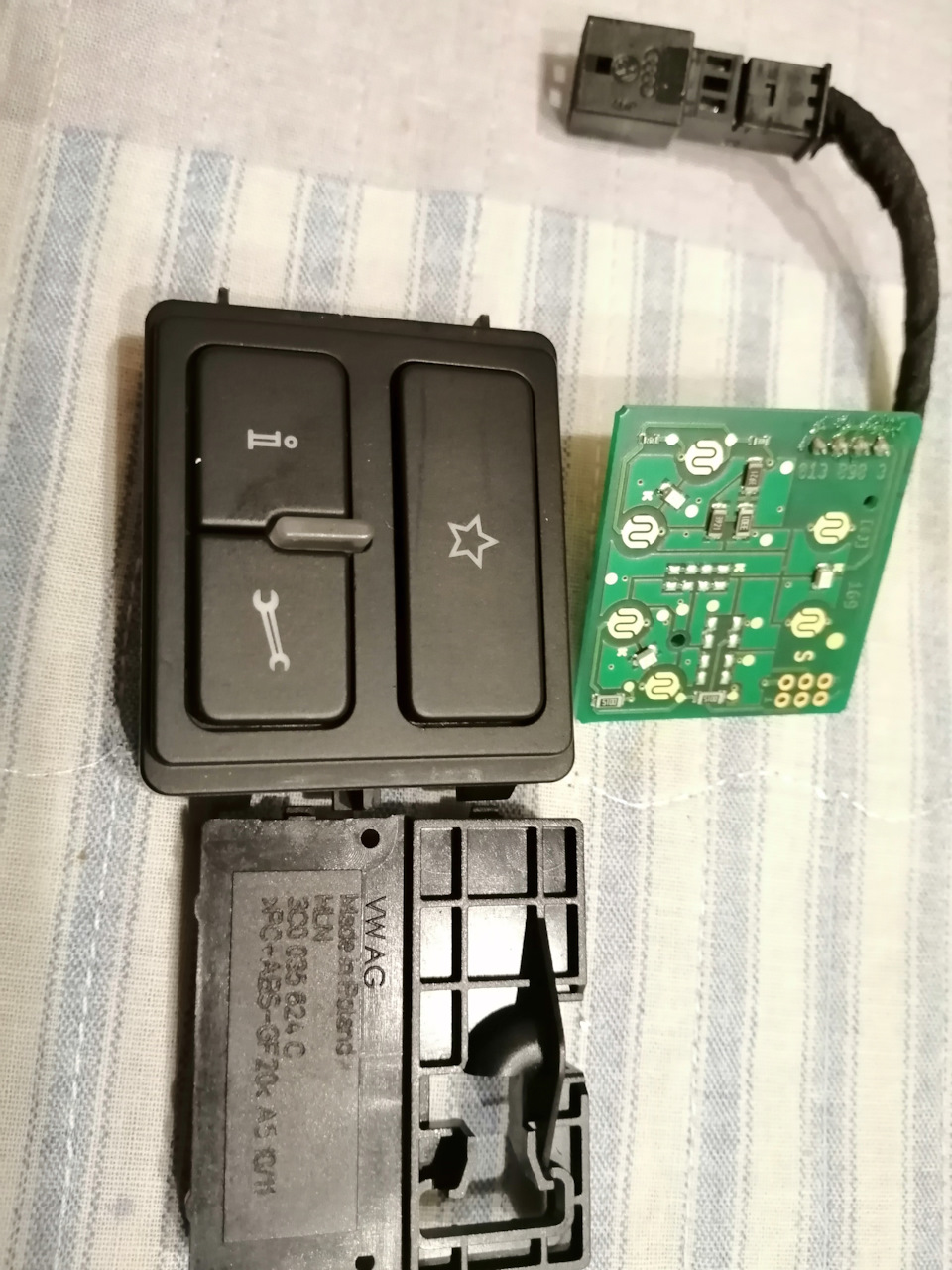

Знімаю блок кнопок, витягаю плату.

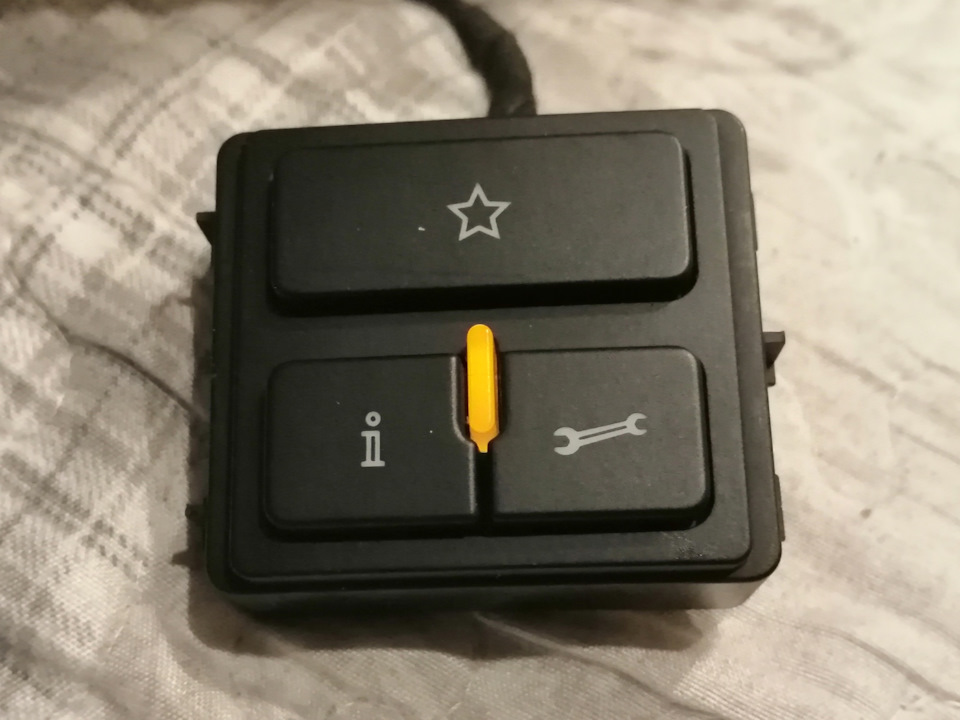

Кнопки, плата…
А світитися то там і нема чого! з одного боку.

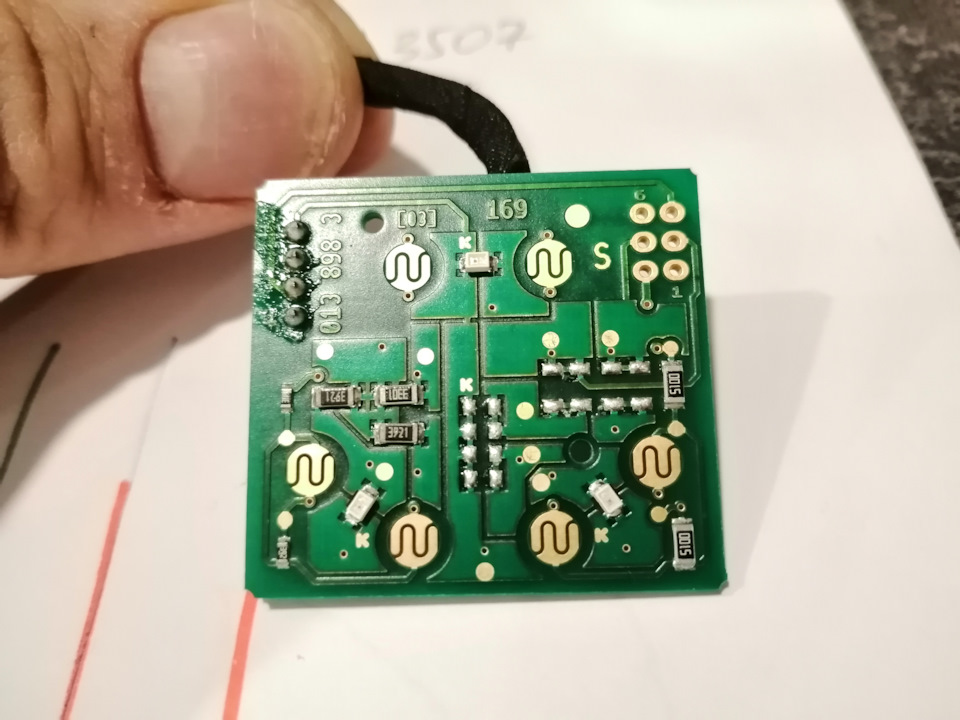

Плата

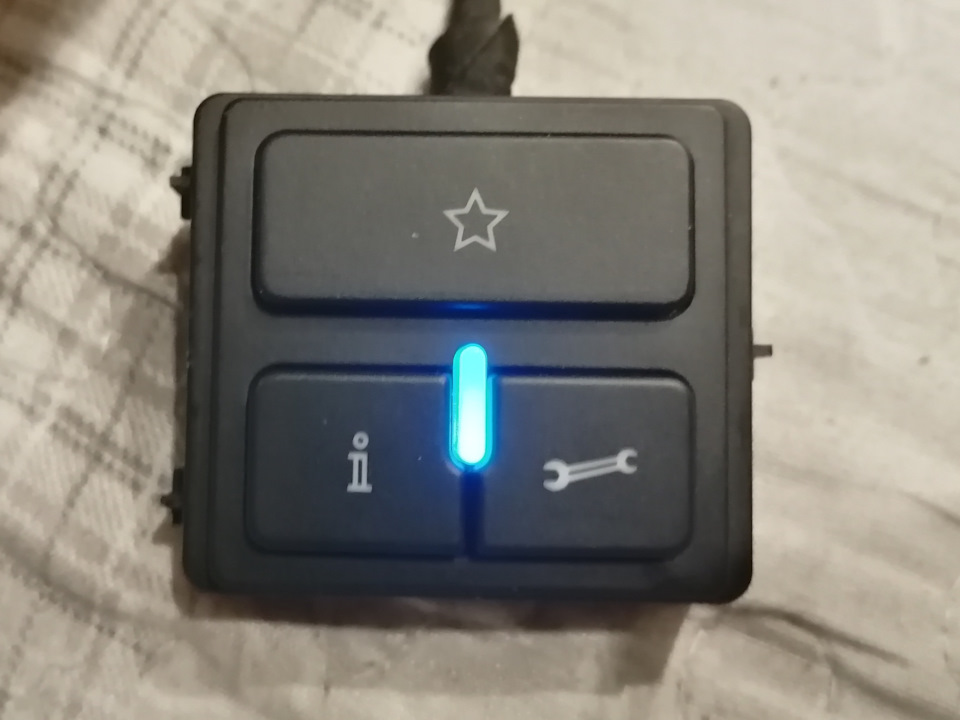

Продзвон плати показав, що все просто і красиво:Позначив 2 контурихарчування — для синього і зеленого (все ж таки потім встановиврудий) світлодіода. Дроти в шнур.
Все Завтра встановлю та підключу.
Номер кнопок:3C0 025 624C.
Все вище зазначене стосується лише цього блоку. Навіть має кількаваріантів — з роз'ємом на корпусі, з додатковими вимикачами наплаті. Якщо у вас є інформація щодо інших кнопок — буду вдячний. PSПринагідно з'ясував, що кнопки резистивні. Отже, можна підключитиАрдуїну і на виході комутувати сигнали через оптопару. Залишилосьпридумати, що комутувати; )
Кому цікаво — деякі подробиці можна знайти тут.
