Схема блоку кнопок 5N1 927 137 AR

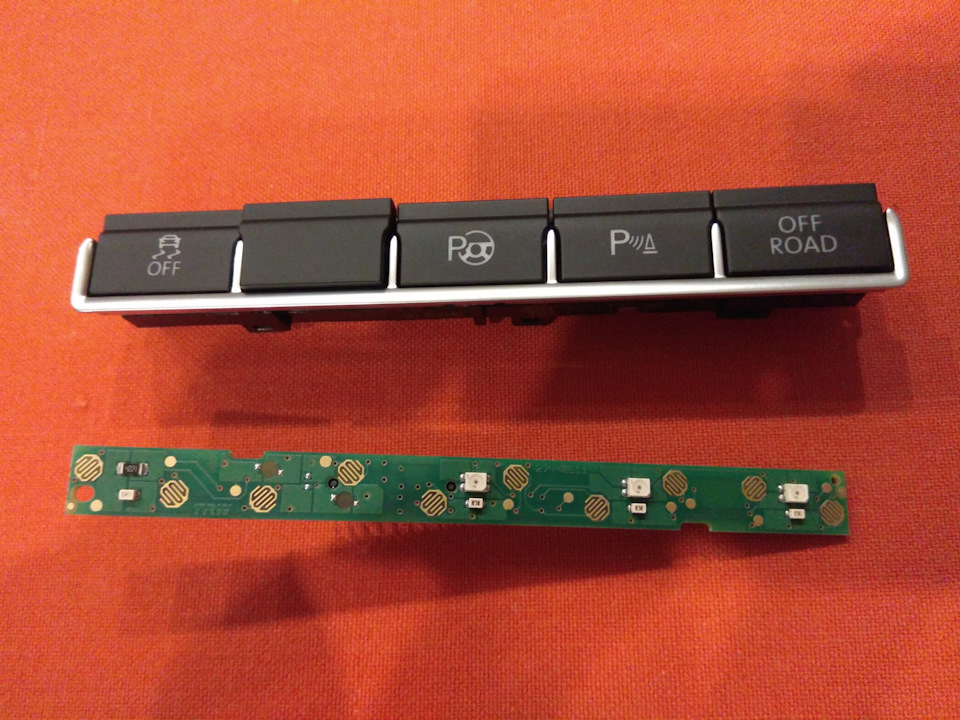

Блок кнопок 5N1 927 137 AR
Сьогодні приїхав мені блок кнопок 5N1 927 137 AR, який я вирішиввстановити на заміну китайського блоку заради кнопки OFF ROAD.Треба сказати, що китайською в якості оффроад використовуваласякнопка Set, але вона якось не по фен-шую.Та й не світилася вона.просидіти над платою блоку з тестером весь вечір.
Як і слід було очікувати, виходячи з вищеописаного, кнопка OFF ROADне запрацювала з розпинуванням роз'єму, що відповідає ранішевстановленій планці кнопок.Ну добре хоч, що всі інші працювали. Щож, розкриваємо!

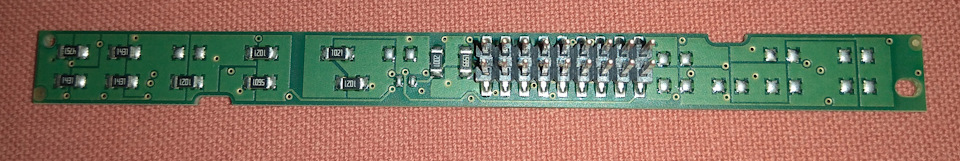

Плата, розташована всередині, виробництва TRW, проте в інтернетахзнайдена її була.Тому й пишу.

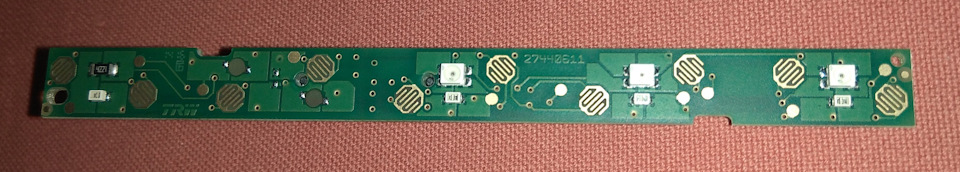

Сторона з кнопками

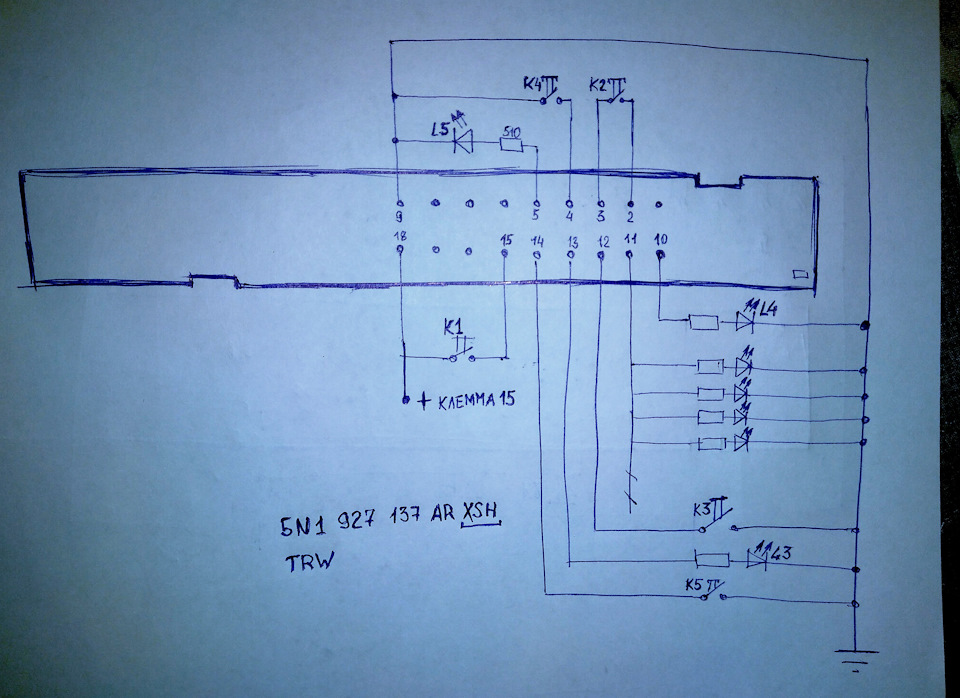

Нижче наводжу схему, де:L3, L4, L5 — світлодіоди індикаційнихкнопок
Lx1, Lx3, Lx4, Lx5 - світлодіоди підсвічування кнопок (не позначивна схемі - це паралельно розташовані світлодіоди в правій частинісхеми)
K1, K3, K4, K5 - відповідні кнопки.

<
Деякі особливості плати:
— плата тришарова.
— Живлення подається на 9й (-) та 18й (+) піни
> - кнопка 1 управляється по плюсу, кнопки 3, 4 і 5 - помінусу.
- кнопка 2 розведена на платі, але заглушена декоративно. Контактнапластина є, тому панель може бути допрацьована з використанням цієїкнопки. Однак, використовувати на кнопка світлодіоди, як габаритнийтак і сигнальний, практично неможливо. Багато інших схем кнопокдивіться тут https://megadriver.org/cars…iguan/469562384634085960/. Свого часу матеріали мені дужедопомогли. Також я прошу зробити репост мого матеріалу длясистематизації.

А оскільки я тепер став кнопковим магнатом, блоки, що звільнилися, у продажу —

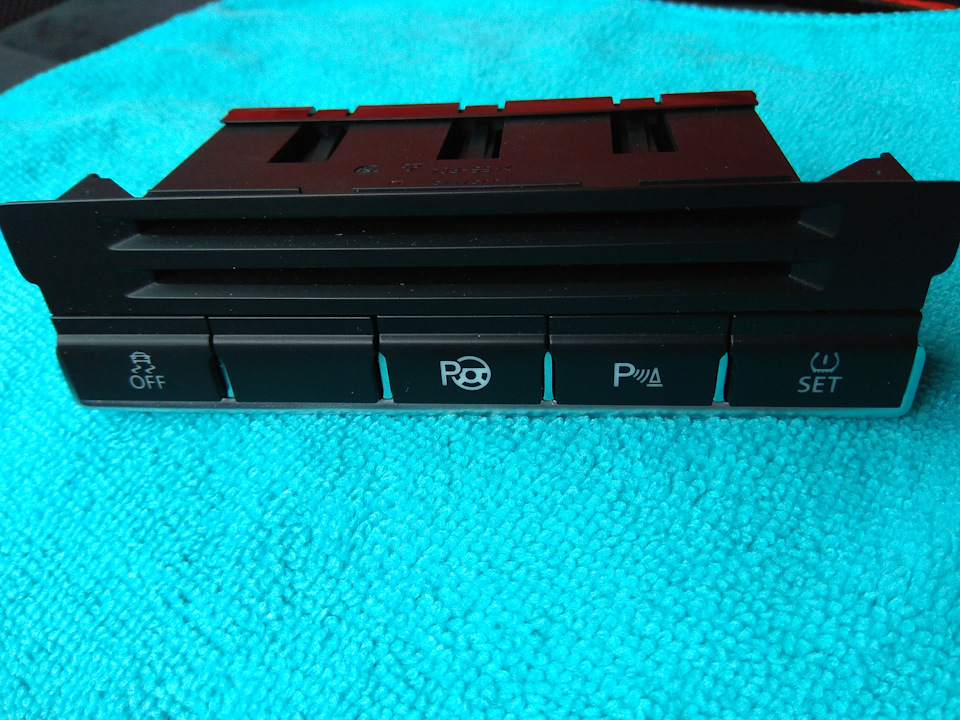

Блок 5ND 927 132A XSH
5ND 927 132A XSH
5N1 927 132 AF на продаж
5N1 927 132 AF з розпаюванням під фулл. Кнопки без проблемпоміщаються на місце, на фото знято щоб було видно контакти тасвітлодіоди
