Китайські ДХО з Aliexpress (частина 3)

Продовжуємо експерименти )))
Часу катастрофічно не вистачає щоб сісти і зробити все відразу(((
Сьогодні зайнявся перепідключенням світлодіодів ДХО).

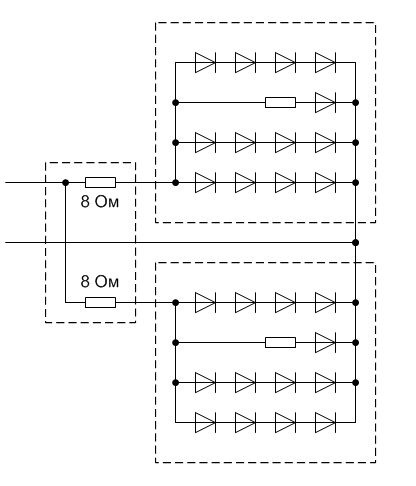

Спочатку схема підключення світлодіодів була така:

початкова схема, made in china

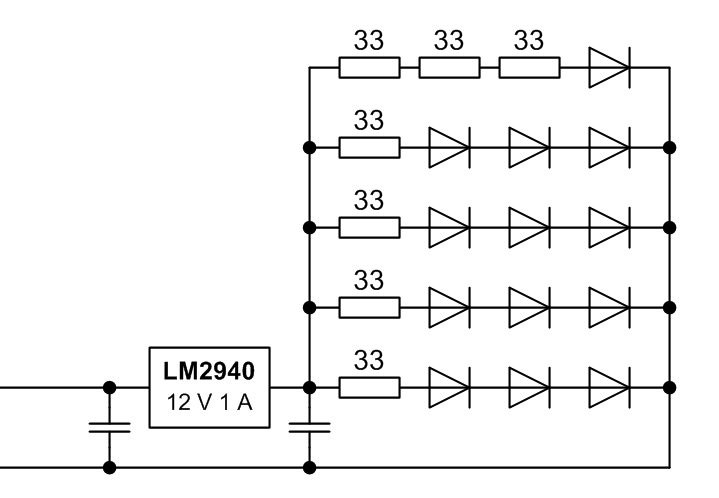

Я перепаяв так:3 світлодіода + резистор на 33 Ома (1 Вт), і так4 гілки (12 світлодіодів) .
На резисторі падає 2, 85-2, 9 В, тобто струм через діоди 86-88мА.
Світлодіоди гріються відчутно, але пальцем тримати можна поки ненабридне. br/>
4-ю годину стоять включені, типу тестую )))

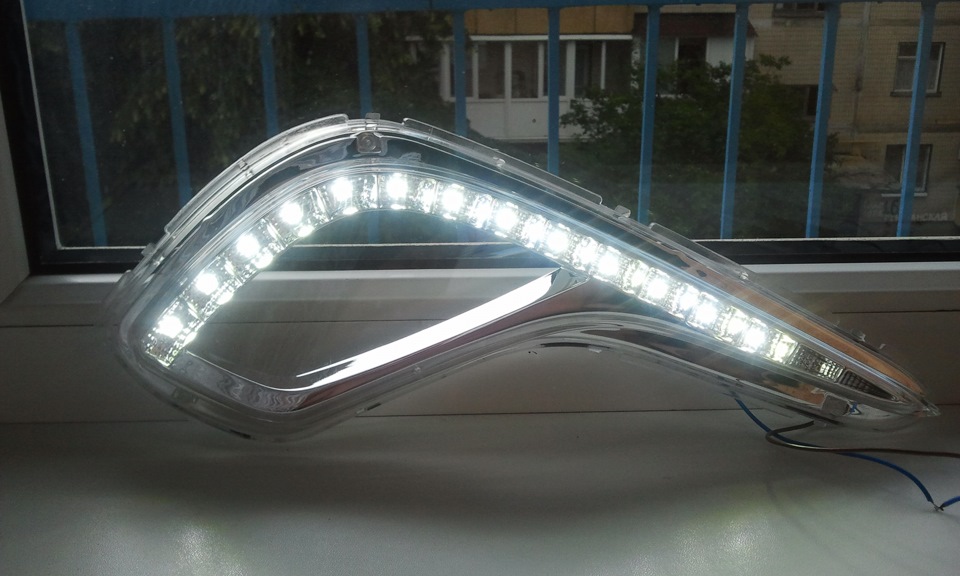

ось так от світять, фоткал проти сонця
13-й світлодіод запитав через 3 резистора по 33 Ома. Живлення ДХО -лінійний low-drop стабілізатор LM2940CT на 12 вольт на радіаторіблизько 60 см2 (при тесті живив все це від 15 вольт, мікросхемкагріється неслабко, але пальцем можна тримати поки не набридне.)Заміряв загальний споживаний струм - вийшло 470 мА. Усерединімікросхемку не поставиш – місця немає на радіатор. Планую закріпитиїї на радіаторі за ДХО ззаду, між корпусом та кріпильним кошиком.Ну і залити контакти епоксидкою, щоб ніяка волога була нестрашна.

Збираючи-розбираючи ДХО виявив ще три китайські косяки.
Перший:фара всередині покрита фарбою, що відбиває, яка єелектропровідником. При цьому всі хустки стосуються корпусу! Чомуне коротить – для мене залишилося загадкою. Щоб уникнути КЗ, покривлаком усі критичні місця і корпуси, і плат діодів. . Повиколупуваввесь герметик — закривається відмінно))) Залишилося тільки залитиправильним герметиком. Є по краях щілина шириною близькосантиметра, через яку лампа (нагадаю, потужністю 27 Ватт)світитимемо прямо в тем'ячко шести-семи крайнім світлодіодам звідстані близько 3-4 сантиметрів. І природно їх грітиме. І здаєтьсямені, це вкрай негативно вплине на їхній термін служби. І вониможуть перегрітися, якщо працюватимуть у цей час. Закрию щілинуфольгою, буде відбивач.
