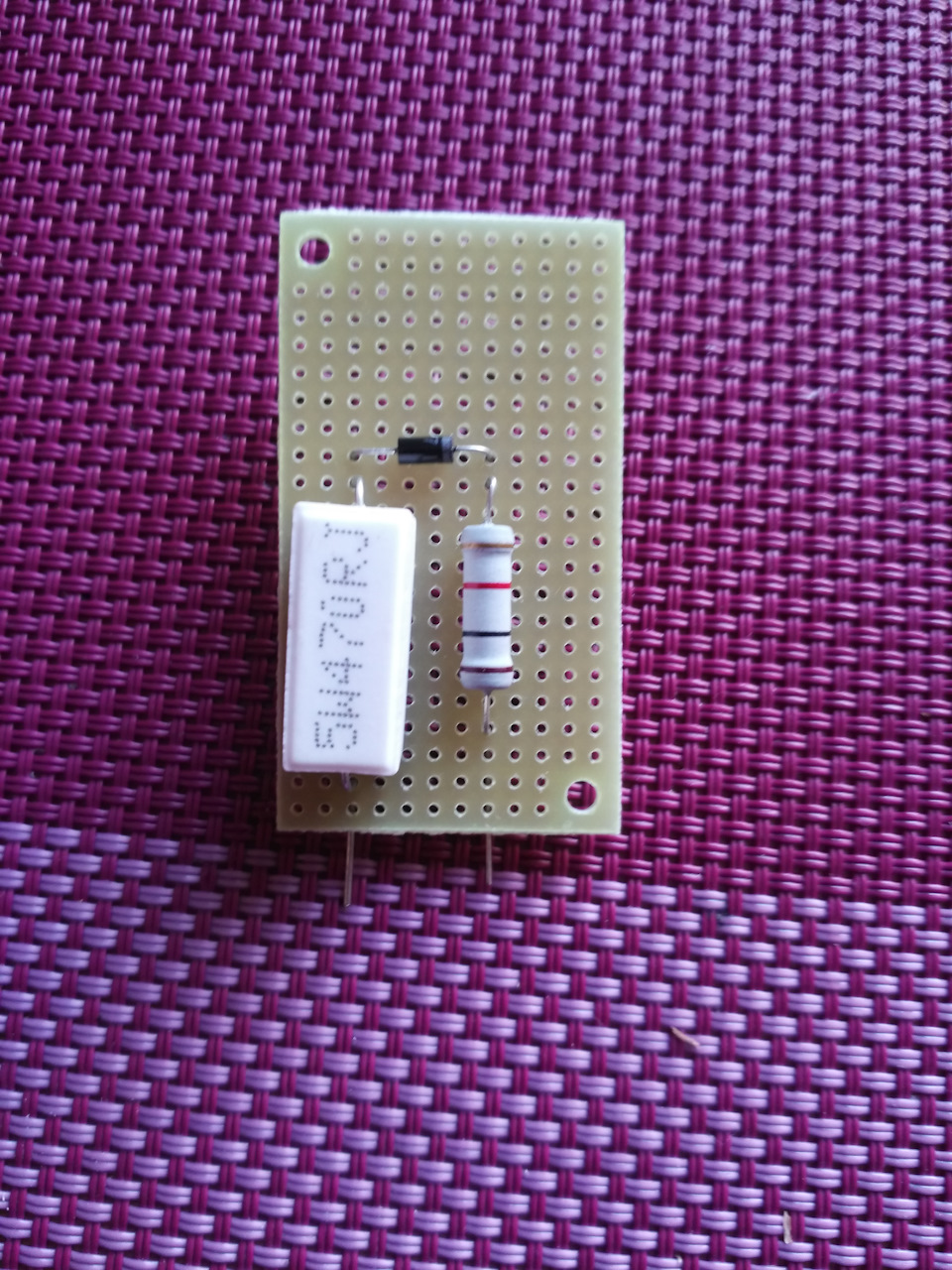

Початок. Приклад деталей на плату. Капсула від фотоплівки, з 90-х, хто пам'ятає.

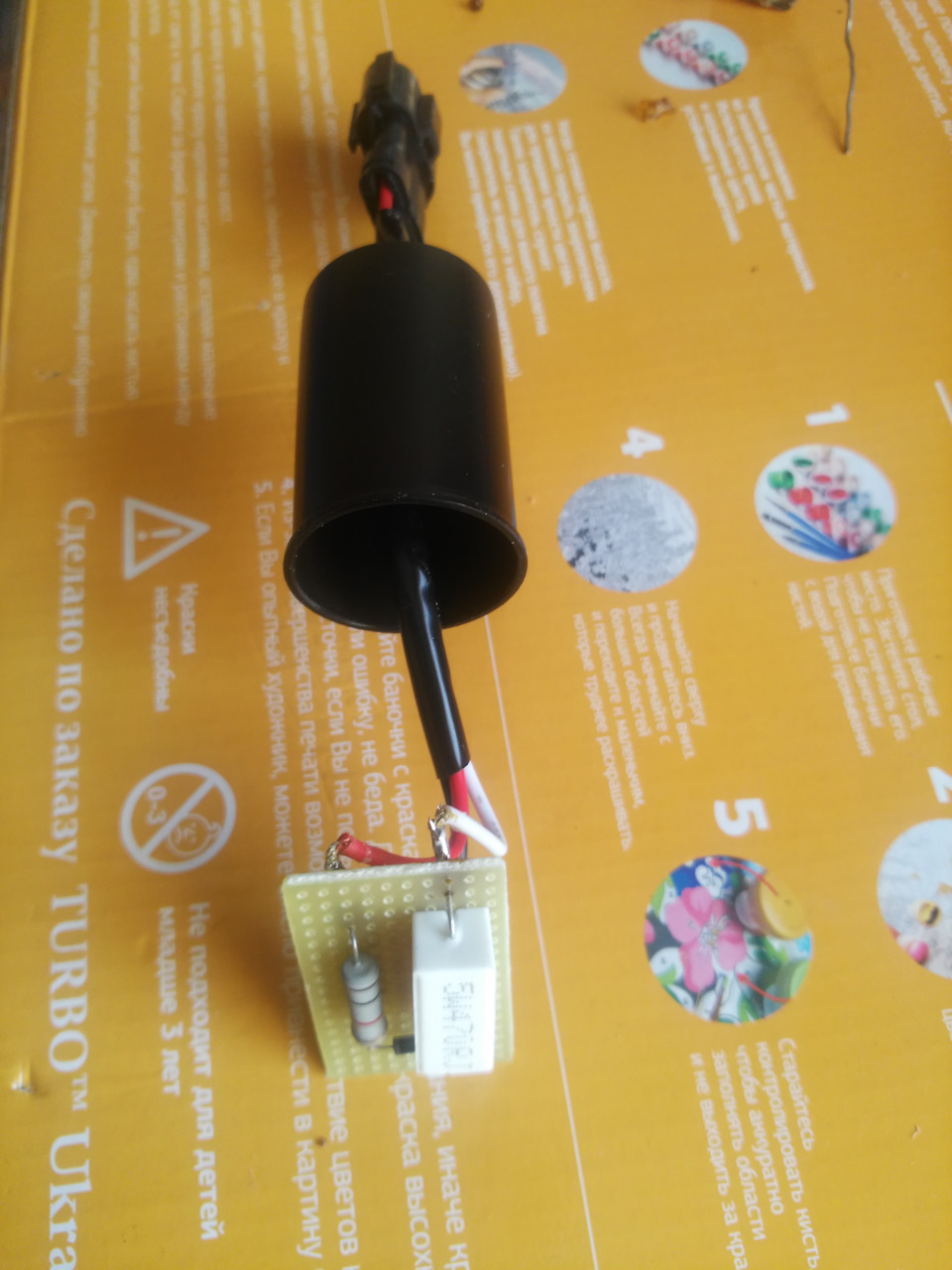

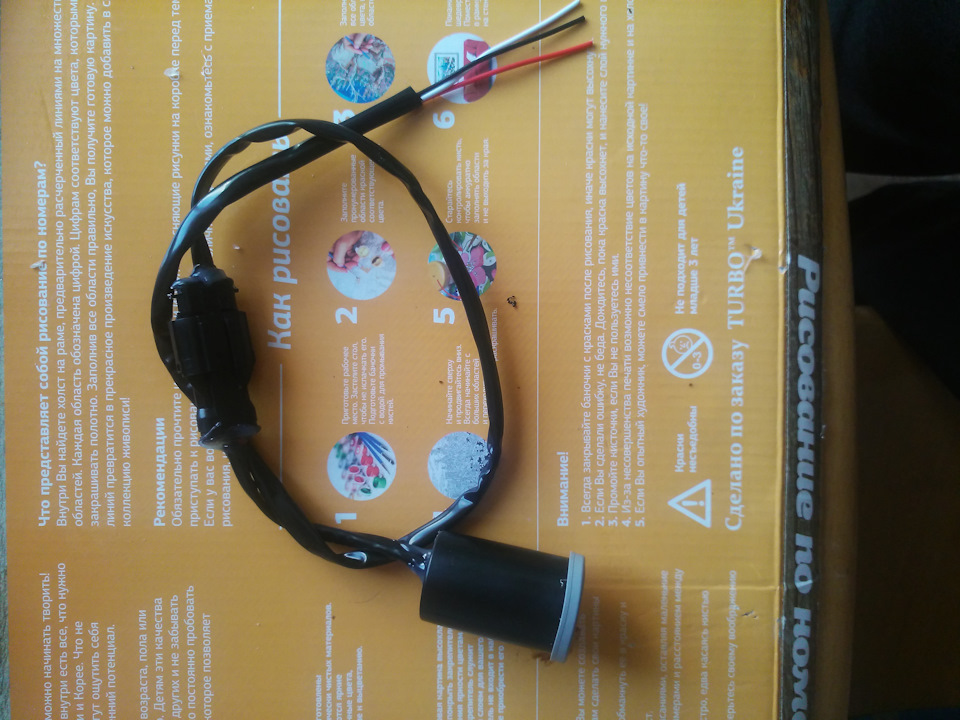

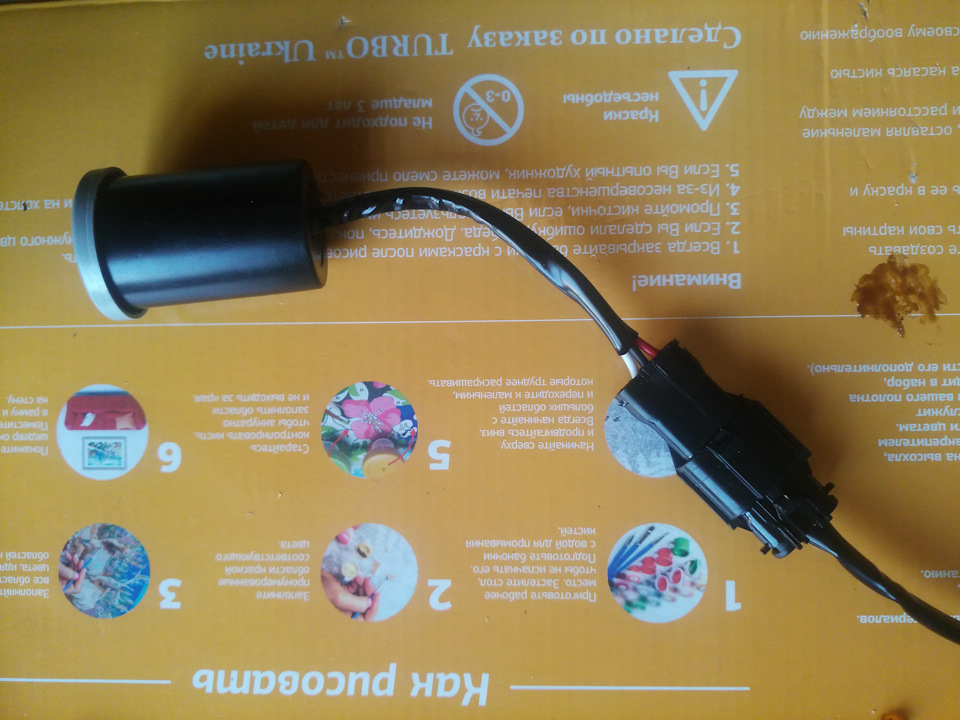

Виріб у зборі.Серйозний роз'єм, може і не потрібен.Свійгерметизований силіконом. Що система ЄДР відключена і видалені всіїї елементи повністю.Після цього спливають дві помилки:Р1405 іР0400.І якщо пеорву удволося легко перемогти (горіла постійно)резистором 18Ом в роз'єм модулятора ЄДР, то Р0400, хтука хитра.коли ЄДР повинен працювати, а його НІ! І тухне коли ЄДР не працює.До цього підмагрівування ЧЕК швидко звик, воно особливо ненапружує. Але, маленький гвоздик у голові сидить. Що покупцеві всіці шухри-мухри з ЄДР пояснити? Коротше завдяки цьому запису, вирішив позбутися ЧЕКу. Вирішив продати не дуже терміново, а що всенормально працює ... Звик, але деталі прикупив. Резистор 470 Ом, резистор 1 ком, діод 1N4004. А реалізація просто і не довго, всімрекомендую.

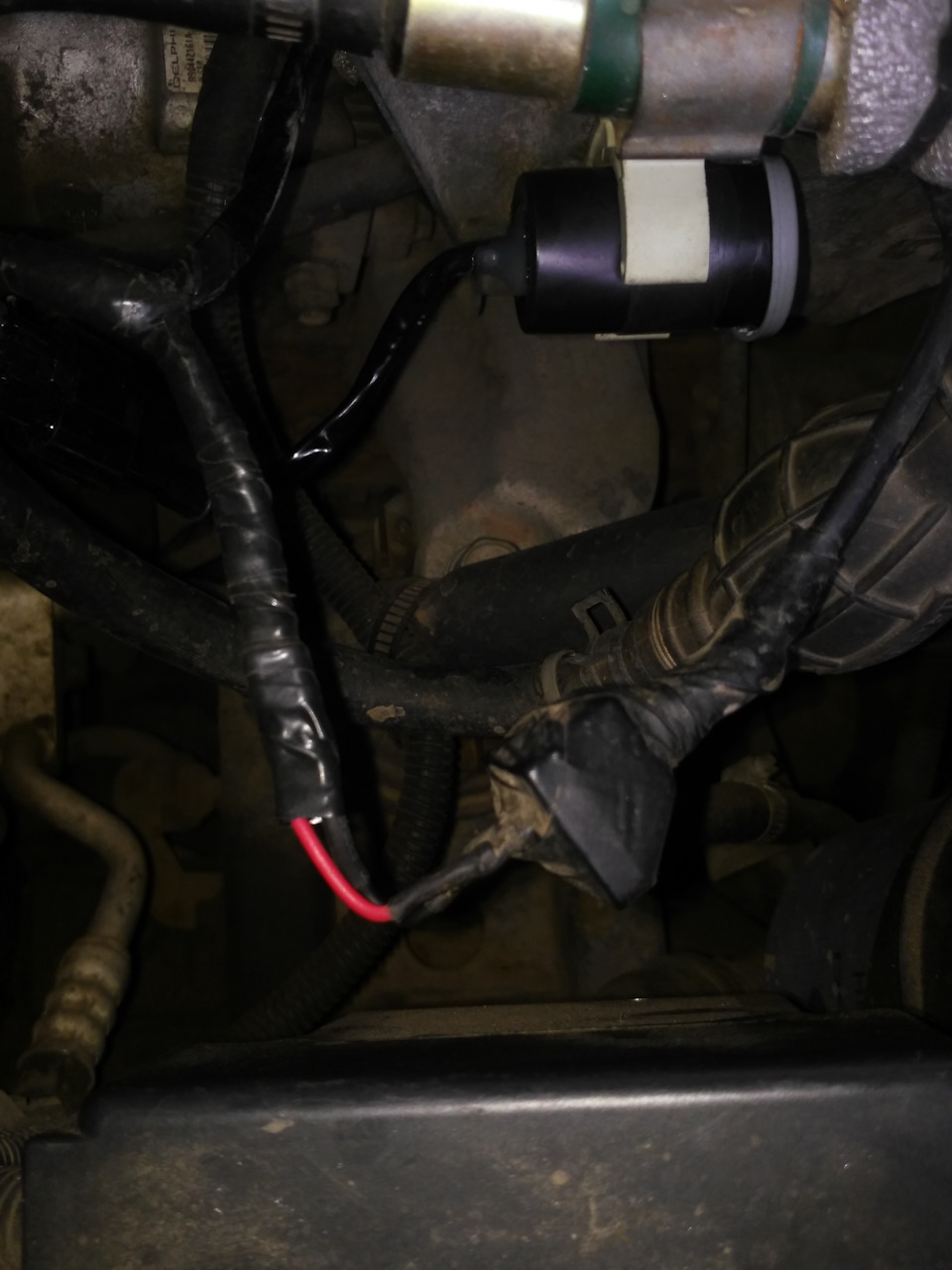

Нам фотках моя версія інсталяції.
Так дістало! Фотки не вантажить. Завтра з телефону перепишу.
Коментарі20
WoBo, M0T0R0MA спасибі, тиждень тому впровадив. Шумність роботи двигуна не підвищилася, чек не горить, помилки не вискакують, витрата зменшилася, турбояма не відчувається, на низах двигун працює добре. Впровадив таким чином попався такий же роз'єм, я...
ну як 0400 з'являтися?!
Ні, все нормально. Вже й забув про неї!
А що я відключив схему, ща знову хочу підключити, подивитися
Пробував спаяти іншу правильну схему, не працює ні фіга, повернувся до цієї.
Два тижні, політ нормальний!
Вітаю. Як схема працює, збоїв не дає?
Все чудово, жодного разу не підвела.
Треба ставити ще раз уточню монтувати так як на фото?
Так, у мене така схема.
Дякую, ампутуватиму цей каламёт. І останнє питання що робити з вакуумною трубкою, що йде від модулятора до турбіни, і чи треба знімати контактний роз'єм з модулятора?
Акуратніше! Не плутайте модулятор турбіни (його не чіпаємо) з модулятором каломета
Помилився, перед цим читав за турбіну ось мозок автоматично і видав її.
Модулятор можна зняти ваше, він не задіяний. По свободі почистити і відкласти як запасний на турбіну. Роз'єм відповідно з модулятора знімаємо, до нього ліпитимемо нашу схему-обманку. Можна звичайно його і зовсім зрізати, а схемку приліпити на його др...
Спасибі.
Я думав це прошивкою лікується. Тобто у мене не спалахує тому що ЄДР не знято? Так то в мізках відключений. А модулятор зламаний стоїть підключений ...
Вчора катався тільки по гаражах, сьогодні день по місту. Чек відсутній! Трохи інший звук мотора і начебто справді знизу тяги менший, але це на рівні підсвідомих відчуттів. Ставив увечері в гараж, вважав Мультиком помилки, результат помилки відсутні. ...
Тільки потужності резисторів на фото дуже великі. Стандартні на 1 Вт будуть навіть із запасом. На працездатність це не впливає, просто розміри плати та корпусу виходять зайвими.
Згоден, просто до цього стояла замість модулятора обманка, резистор 18 Ом, 10 Ватт. Це опір обмотки модулятора, мізки думають, що він є. Спочатку резистор був 5 Вт, грівся так, що страшно було, поставив керамічний 10 Ват, стало нормально. У цьому вип...
Я використовував схему #2 з Вашої теми. В електриці не дуже розуміюся, тому не зовсім зрозумів куди підключати. Підключив так1- до виведення 5 ДМРВ, 2- до + роз'єму модулятора, 3- до другого (що залишився) контакту роз'єму модулятора.
