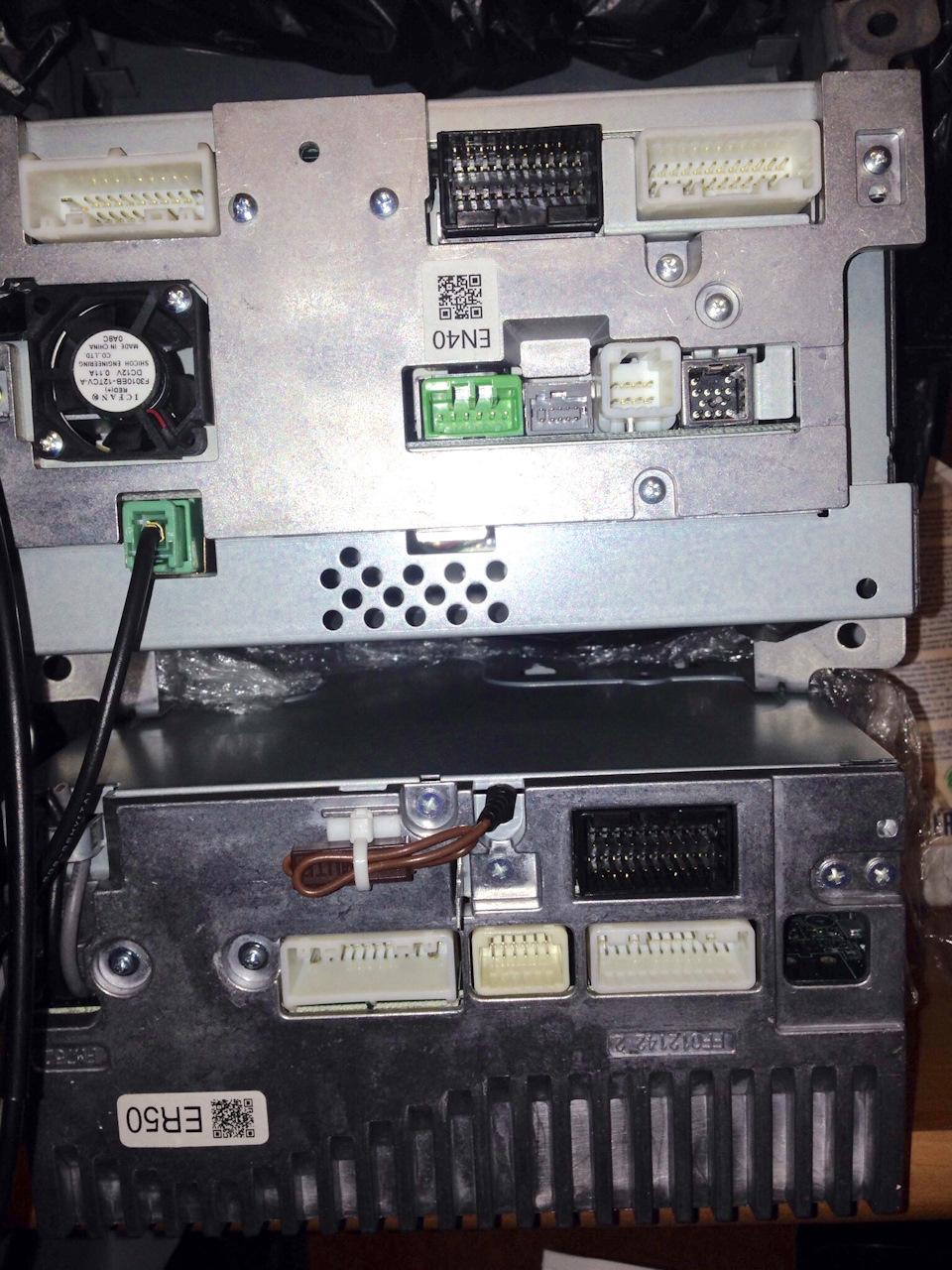

Поставив поруч два девайси, рідний (Panasonic 86201AJ500) і новий(Kenwood 86271AJ400).
У новому є 7 роз'ємів, 3 з яких (найбільші, два білих і чорний)збігаються з рідним.

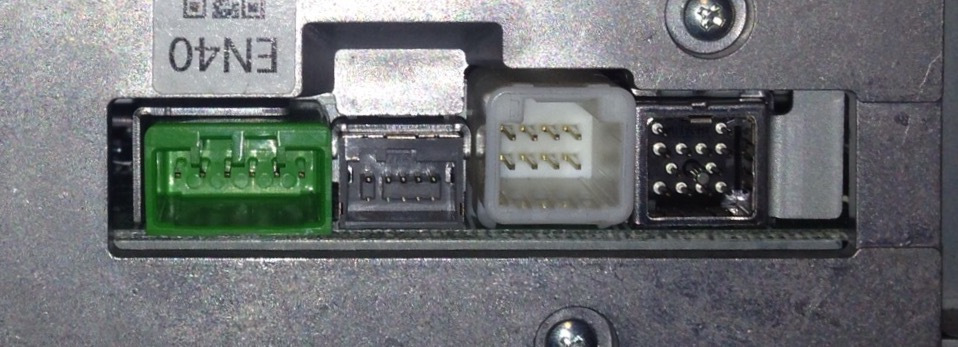

Але, є ще окремий блок роз'ємів, призначення яких поступовоосягаю... До кінця дня з'ясували, що :
1-й роз'єм (зеленого кольору) — якось пов'язаний з АКПП.
2 -й роз'єм - для підключення модуля, що відповідає за Radio DataSystem (RDS) і Traffic Message Channel (TMC). 3-й роз'єм - дляпідключення камери заднього виду (Subaru 8-pin rear camera). 4-йроз'єм - для підключення IPod Adaptor Cable (H0018AJ900).
p>Прошу допомоги в уточненні призначення роз'єму N 1.
Куди його підключити і як використовувати, якщо в автомобілі немаєвідповідної фішки?
Дякую Lvovitch за надану інформацію.
>
Коментарі15
Зібрав усі роз'єми, окрім зеленого, на японському сайті ціна позамежна. На розбірках поки не знайшов ... Розпинування зеленого роз'єму теж немає, тому досі точно не ясно до чого він прив'язаний ...
Роз'єм № 3 - кабель Subaru 8-pin rear camera mda-tech.ru/shop/#!/MDA-B...
Купив такий кабель, щоб дивитися DVD на ходу, japex.ru/ylot/k218146563
Роз'єм № 4 - кабель IPod Adaptor H0018AJ900.
Роз'єм № 2 - модуль для отримання Radio Data System (RDS) та Traffic Message Channel (TMC) - KENWOOD KNA-TM320 (є інші варіанти).
Роз'єм № 3 — кабель Subaru 8-pin rear camera. Вийшов у себе вдома, в залишках від посилки з Китаю… Колись був у наборі дротів, куплених на aliexpress. Чудеса бувають!..
сигнал на включення камери заднього виду (ходу) думаю можна отримати від бонус конектора (15 пін під кермом)
Для мене це темний ліс ... Збираю інфу суто на допомогу електрику, який за складом характеру песиміст-фаталіст до того ж завжди у всьому сумнівається ... Однак, попереднє ГУ з третьої спроби підключив! )))
можу запропонувати новий
на фото 5 згаданий інший кабель (USB)H0018-AJ901
www.avito.ru/moskva/zapch…j900_subaru_b14_698559868
Пошук. Марна річ з урахуванням наявності AUX і Bluetooth, та й роз'єм старого покоління.
Вітаю! Ну, ніхто ж не каже, що його обов'язково використовувати ... Роз'єм для RDS і Traffic Message Channel також малоймовірно що буде задіяний ... Тому і питаю про важливі! )))
Це я швидше сам із собою поговорив. Сам запитав, сам відповів.)) Зрозуміло, що не все потрібне.
А що означає iPod Adapter H0018AJ900? Що він вміти має і як виглядає?
