Захотілося в машині слухати інтернет радіо — багато там цікавихканалів.
У магазині радіоелектроніки запропонували кілька голів у районі100американських, але "як модем буде телефон". Ну і нафіг меніміняти шило на мило? Було вирішено прикрутити аудіовхід до рідноїмагнітоли.
За основу були взяті досліди з Джилі-форуму =599207#p599207

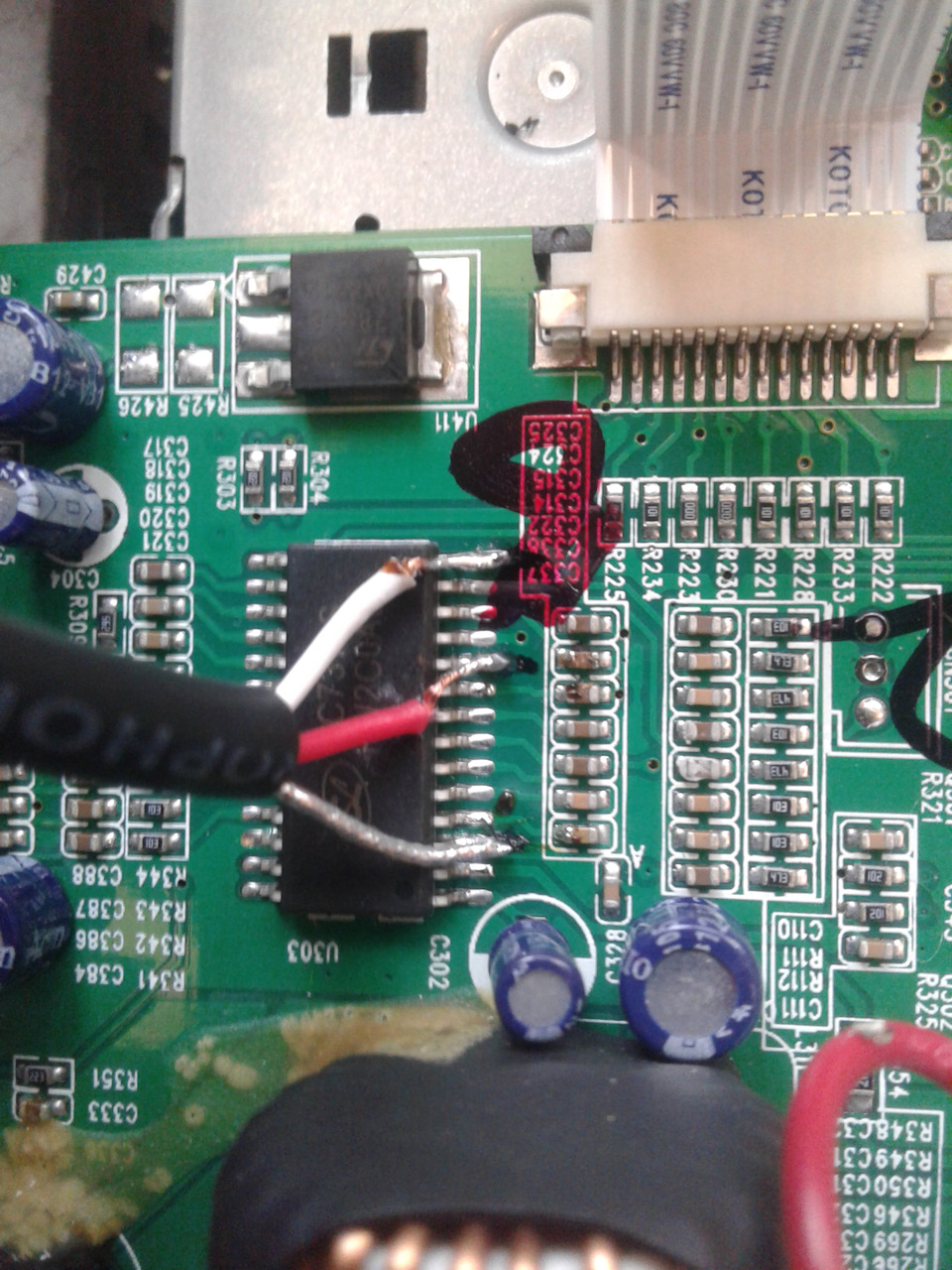

Але не все там описано як є насправді. Ніжкам 14 і 10 лівий іправий канал
Мінус (корпус роз'єму) повісив на корпус магнітоли, на початкупробував паяти на ніжку3 мікросхеми, але поки стрибав по поверхах зтестовим варіантом пайка відпала - жорсткість проводів різна.
/>
У розрив входів на кожен канал впаяно безполярні кондери 2, 2мкФ

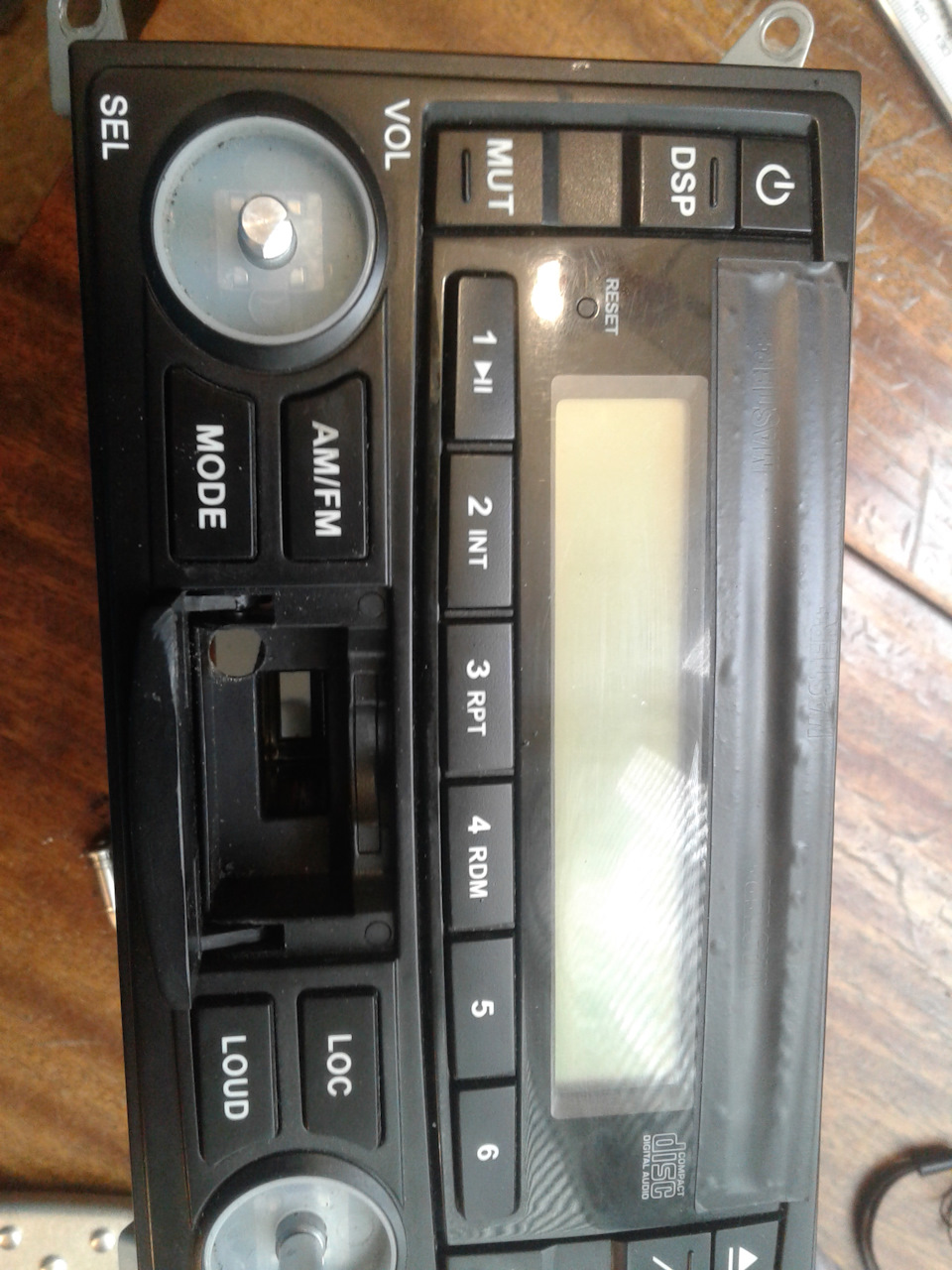

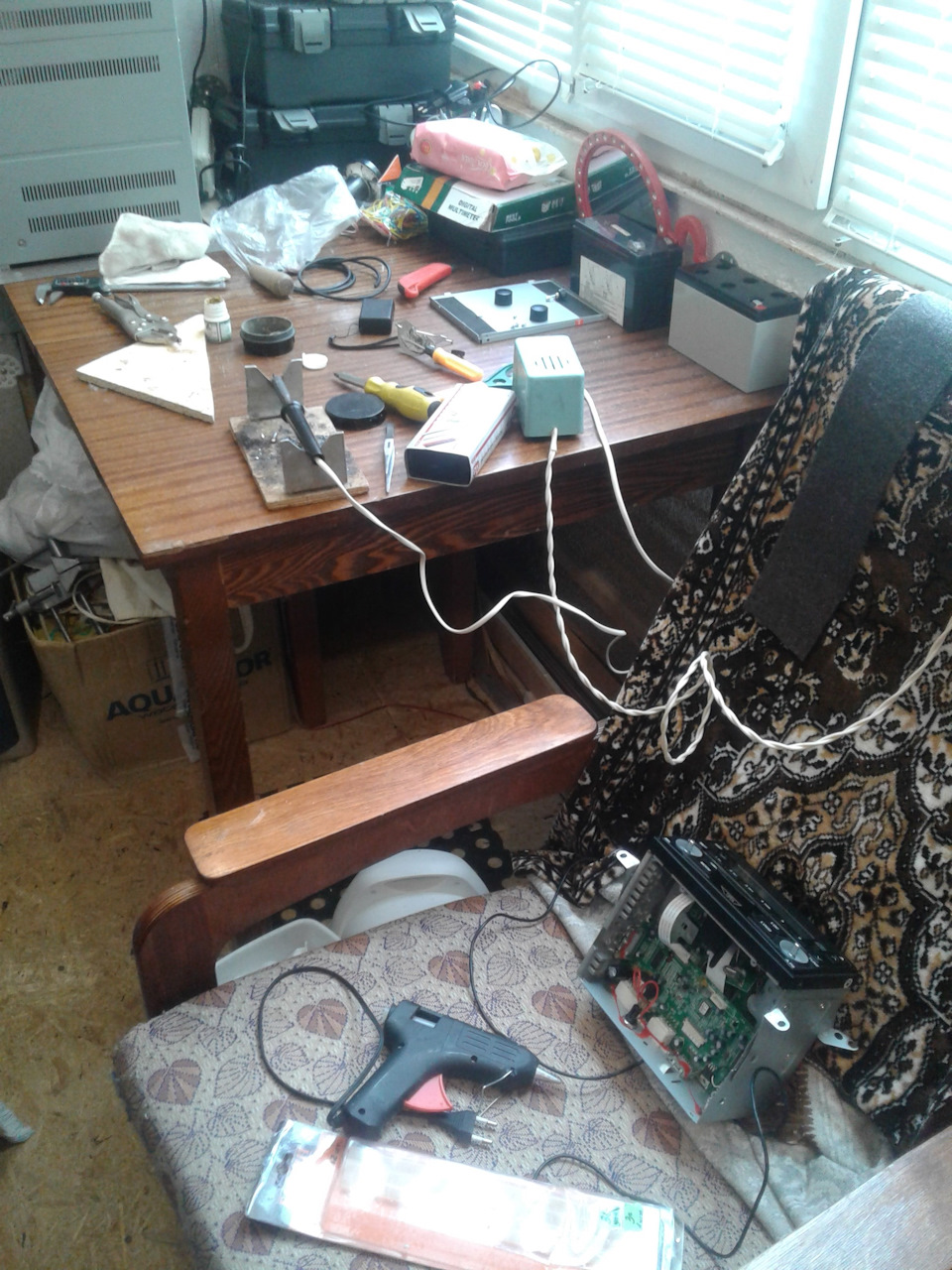

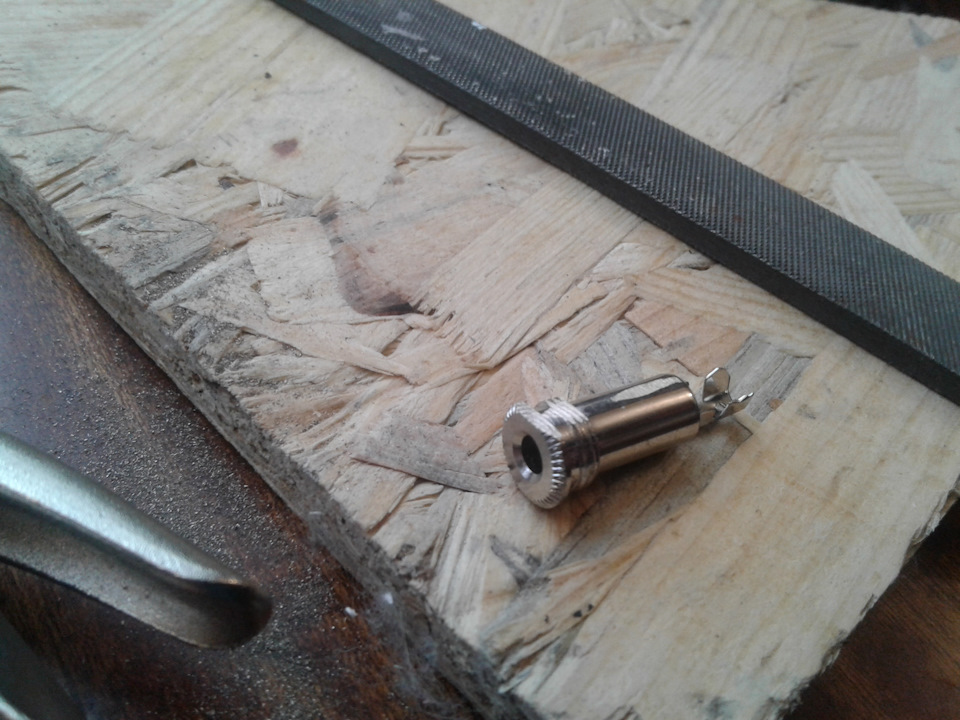

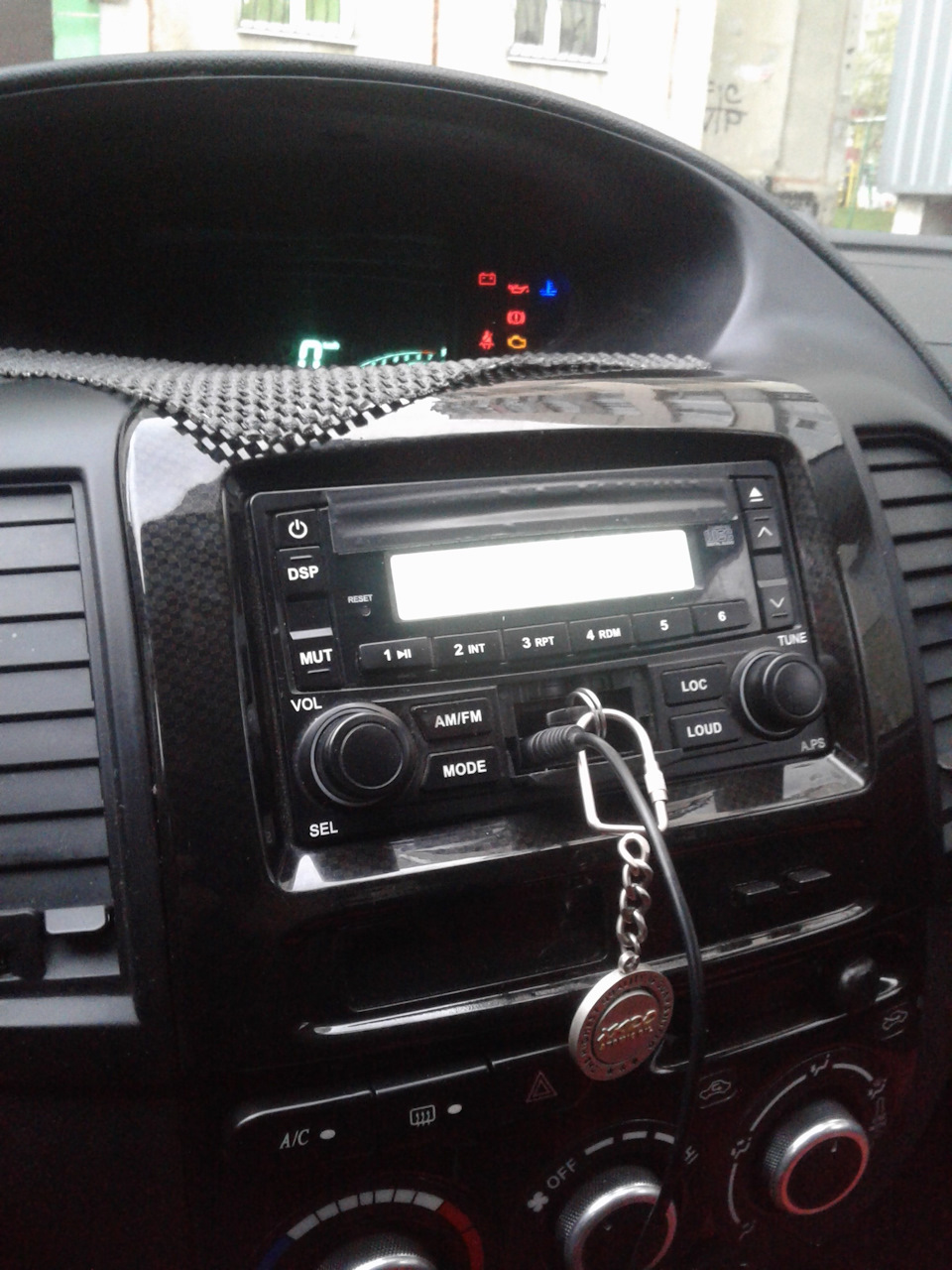

Процес на фото
Тепер напишу про косяки.
/>
Включаємо флешку - грає флешка.
Втикаємо AUX - грає AUX, але вдалині чутна флешка.
Ставимо флешку на паузу - на екрані світиться PAUSE і грає тількиAUX, начебто класно, АЛЕ! нічого по звуку не регулюється поки непереключишся в режим відтворення флешки.
Зробив так:
на флешці створив папку ТИША і записав туди 100500раз файл з тишею- перед прослуховуванням AUX включаю на флешці відтворення цієїпапки.
Роботи зайняли час з 12 до 19 години.
За грошима 22грн.(80 центів)
Додано наступного дня:
Записав на ЦД диск 1500треків з тишею по 30сек трек і засунув умагнітолу.
Мої спостереження:
> Магнітола бачить на диску 491трек і ніяк не більше.
Так, в режимі ЦД також як і з флешки можна слухати треки AUX.
У ЦД і флешки один вхід на мікросхемі - звук з AUX чутно і там ітам.
Тепер з'явилася можливість слухати звук з AUX за відсутньоїфлешки./b>
Забув впаяти кондери щоб магнітола не вимикалася при запускудвигуна
Коментарі19
А є якісь більш витончені способи? Ну крім брехуна типу бт трансмітер, в fm?
кондер у розрив маси теж чіпляти чи не треба?
не треба. За результатами я відмовився від цієї витівки і купив блютуз ФМ трансмітер RODMI в прикурювач - з ним все класно
У мене 4 було і від спеки померли. Ось поставив таку магнітолу і думаю зробити.
Посилання або повна пристрою?
rozetka.com.ua/ua/xiaomi_…bluetooth_black/p9154450/FM-трансмітер Xiaomi Roidmi Bluetooth Black
Хочу взяти такий на спробувати avtozvuk.ua/xiaomi-roidmi…-4a20w-2usb-black/p255491
згадав у нас потрібно під нього гніздо прикурювача підгинати - інакше бовтатиметься і пропадатиме контакт
А вольтаж? або не має значення 2,2 мф
вольтаж не менше ніж на 25Вольт, а більше хоч на 1000
Добрий день! На фото білий і червоний провід це лівий і правий канал! Правильно. А сріблястий провід це загальний. Його можна на корпус кинути? І ще питання кондери йдуть у розрив як на схемі я намалював. зрозуміти схему) + і - значення не мають?
Так у розрив, кондери неполярні
Все-таки вирішив я до Джека мінус вивести))
Якщо не важко залий папку з тишею та посилання скинь, заздалегідь спс
у мене трек 25 або 30секеслі потрібен куди скинути? А взагалі-то я вже входом не користуюся - поставив блютуз ФМ трансмітер RODMI
У личку скинь
на джек 3.5 три дроти йдуть правий лівий канал і мінус наскільки я пам'ятаю, навіщо мінус чіпляти до корпусу? Хіба до входу 3.5 непотрібно його чіпляти? І який з них лівий який правий якщо можна?
Лівий і правий канали не шукав.Мінус на корпусі магнітоли і сидить, його простіше прикрутити до корпусу так як від ніжки мікросхеми він відламується тому що жорсткий.
Скажи а обов'язково кодери паяти що буде якщо без них підключити?і крім 2.2мкф там ще значення є нібито вольтажу підкажи конкретніше щоб шукати простіше.
