Почалася все з того, що давно вже читаю спільноти світлодіоднихвиробів, і так як це моя пряма професія вирішив випробувати своївміння у вигляді паяння смд світлодіодів і травлення плат. Та й щорозташування, що потужність ліхтаря заднього ходу на комбі вражаєкриворукістю інженерів, які їх проектували ... Часом вночідоводиться відчиняти двері і дивитися назад при включеній заднійпередачі. Невидно практично нічого.
Було куплено:
-100 шт smd led 3528 - 25 грн
-100 шт smd резисторів 1206 151Ом - 9 грн
>
— Шматок фольгованого оліту — 10 грн
-Перекис водню — 3 грн
— Лимонна кислота — 2 грн
Лак для нігтів — 15 грн

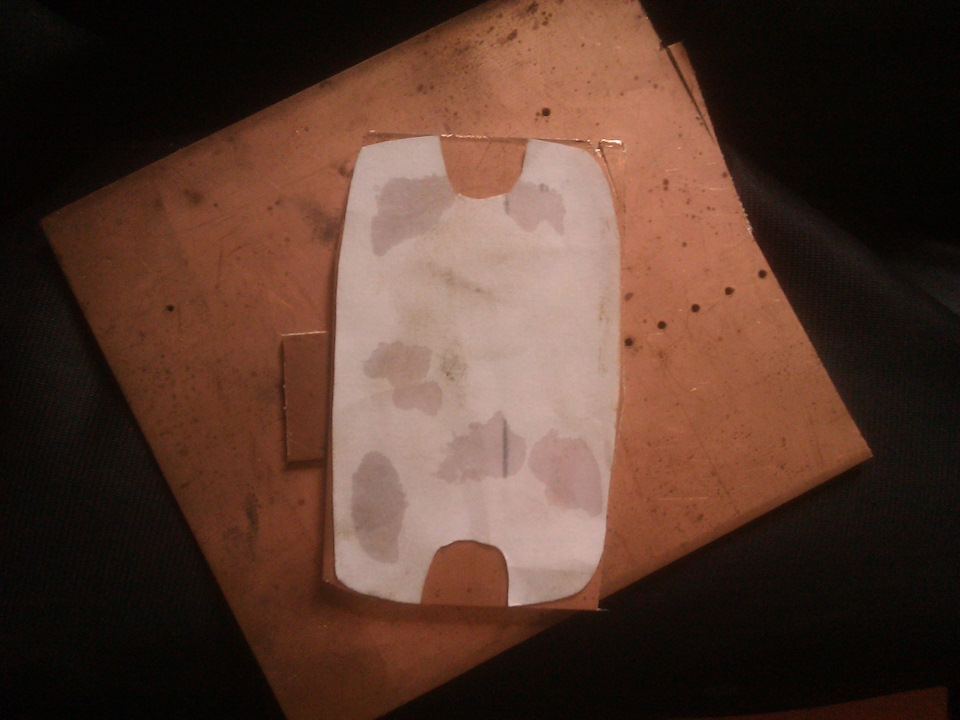

Почав з того, що з листа А4 вирізав заготовку за розміром скла ФЗХ, приклеїв його за допомогою клею "секунда" до оліту, ножицями пометалу вирізав прямокутник
думаю що або гравером або електролобзиком було б гарніше

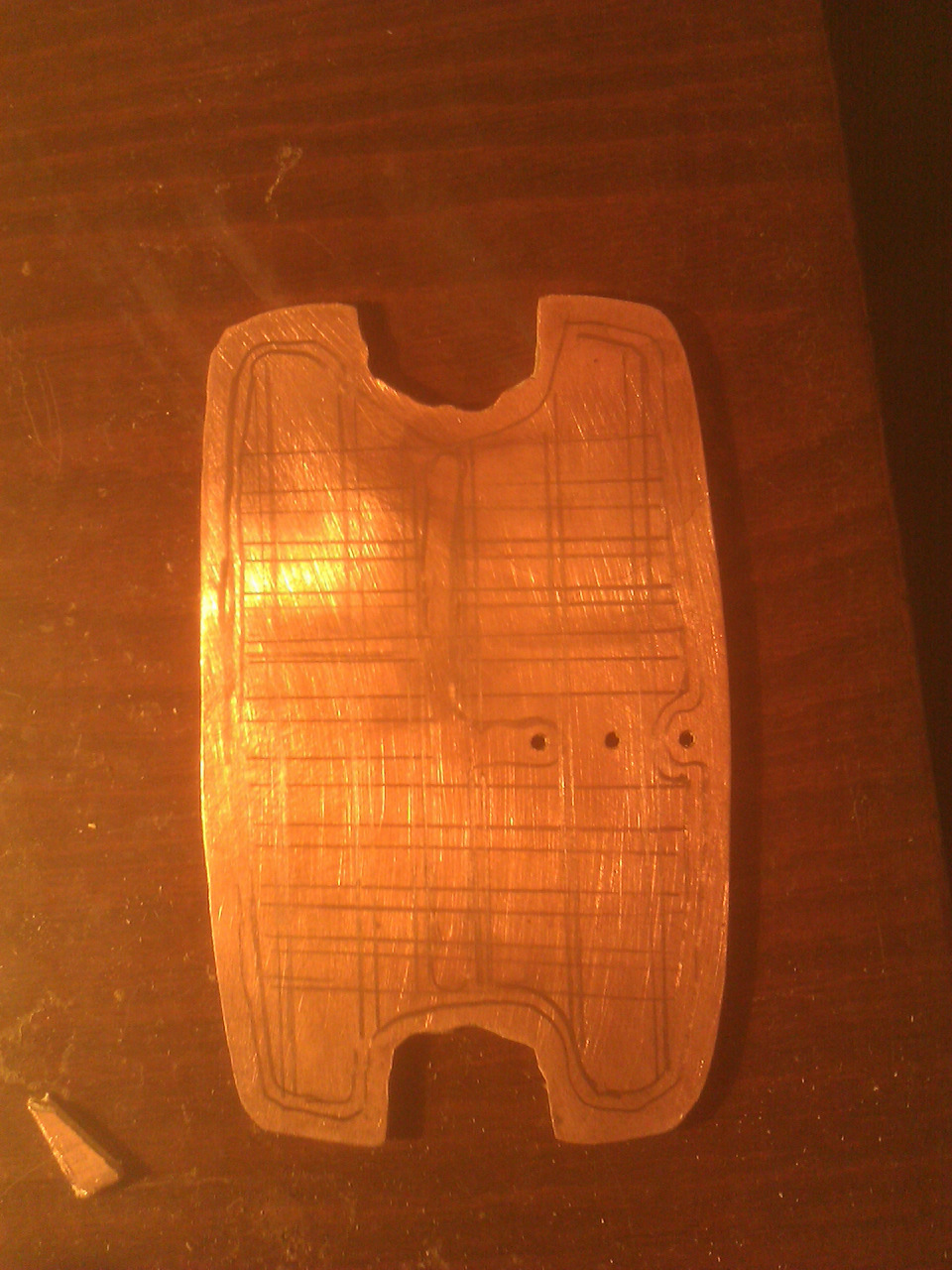

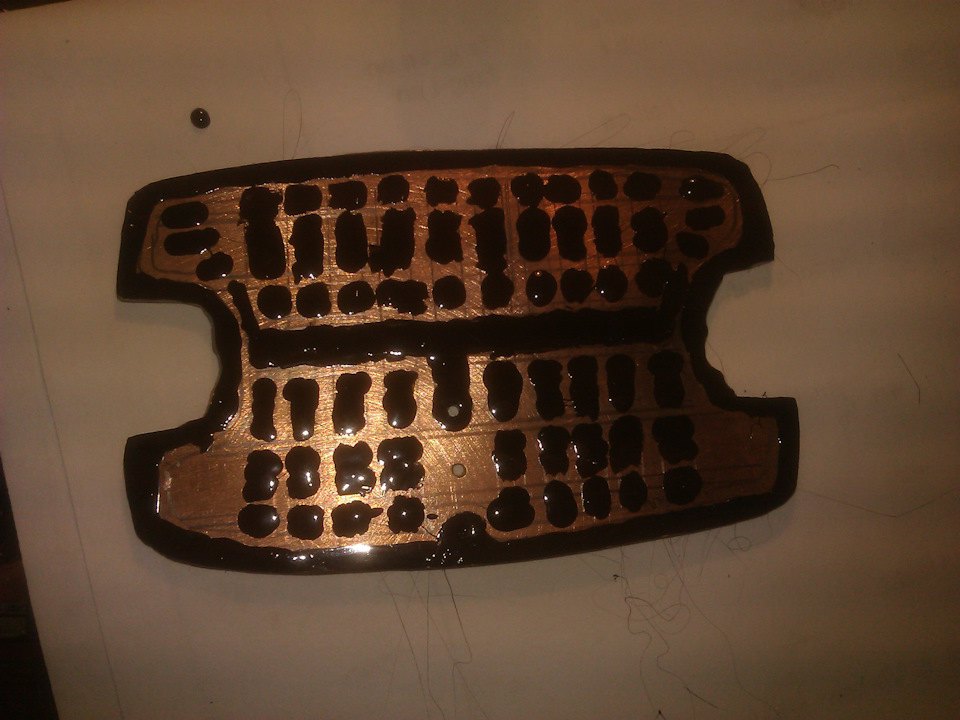

За допомогою електроточила та напилка підігнав за формою, олівецьприкинув місця майбутніх доріжок Лаком для нігтів намалювавдоріжки, лезом надав їм потрібну форму

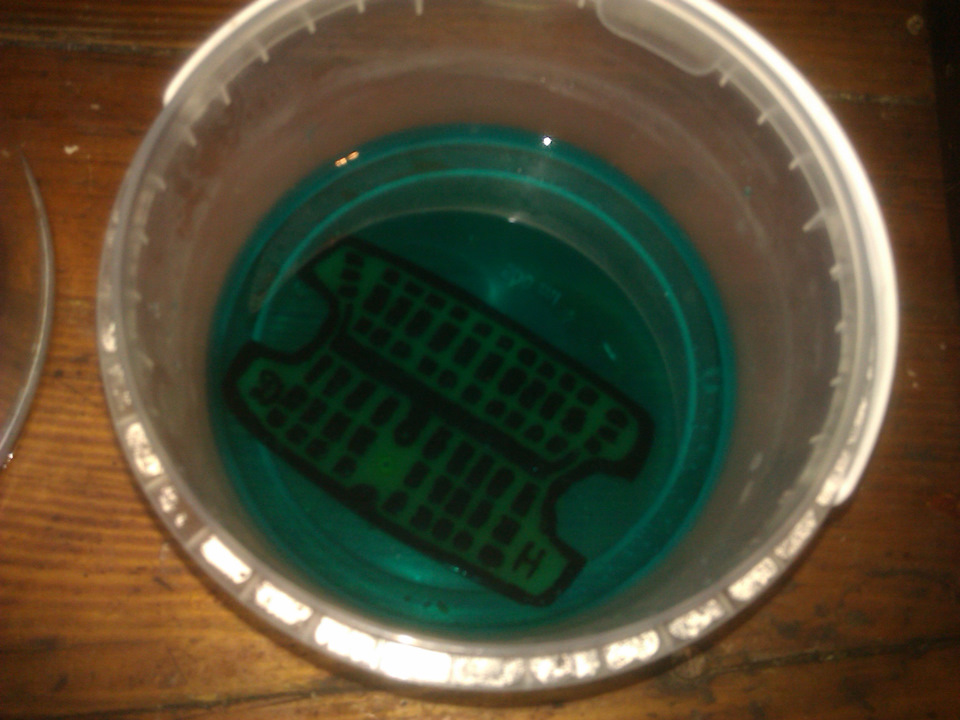

Травити вирішив у перекисі водню + лимонна кислота + сіль, пластмасовий посуд із роствором помістив у горящу воду для більшефективного процесу травлення

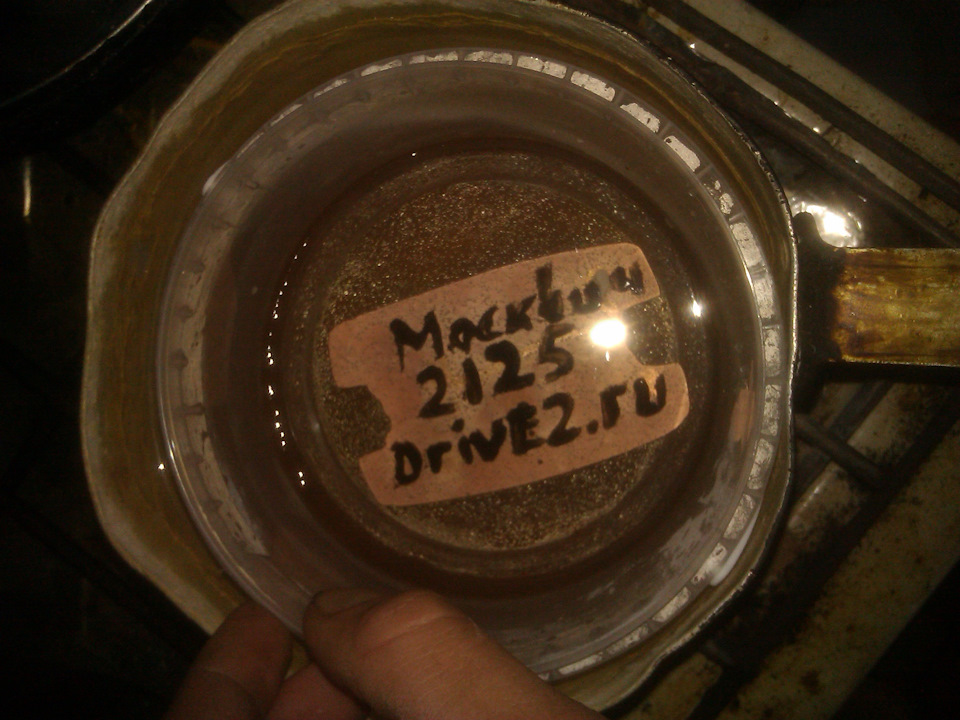

обратка порожня, можна що-небудь написати)
протруєна плата
бо ацетон був відсутній, прав лак маминими духами, але цей процесвідбувався дуже повільно в перервах між отриманням люлів відмами)
> Лудил паяльником, тому що сплавом Розі не обзавівся ще
Довго і болісно, години 1, 5 паяв звичайним паяльником світлодіодиі резистори, притримуючи їх маленькою викруткою. Спочатку рукитряслися як у алкаша нервової людини., Але потім процес пішов якпо маслу). Всього вийшло 21 гілка по 3 світильники послідовно, врезультаті використано 63 шт світлодіодів і 21 резистор. Перегрівлише один.
Перевірка акумулятора. Світить так що дивитися не можна Так світитьпідкапотна лампа, така ж як і у ФЗХ Так світить ліхтар новоділ, щобне різати дроти, знайшов лампочку, що згоріла, розбив, витягосколки і припаяв патрон Свічення старої лампи зі склом
без скла
Нова плата без скла
Зі склом. Навіть днем видно різницю в рази. Світіння вночі, 5Мпкамера телефону не передає яскравості всієї.Єдиний ньюанс —потрібно тримати важіль перемикання передач, через вироблення накулісі не дотискає кнопку включення ФЗГ, але думаю можна щосьпридумати
Коментарі20
Хоч би не ганьбився і про пряму професію не згадував. Школярі акуратніше роблять. Але це питання естетики. За розрахунками. 151 Ом замало. Якби був стабілізатор на 12В то нормально, а враховуючи що в мережі автомобіля напруга близько 14 В мабуть і бу...
1. Пряма професія моя енергетик а не електронщик.2. Травленням плат і пайкою SMD займаюся вперше. — заміни РР, на повністю справному РР максимум 14,5В має бути. ходом, абсолютно нічого їм не буде. (За пів години тестування - нагрілася плата приблизно...
1 Енергетик до світлодіода як нафтовий магнат до запорожців. Перший раз не означає що не потрібно робити акуратно.2 40Вт якщо приловчиться ще краще. Єдине це ризик перегріти кристал від чого він згорить або сильно втратить у терміні служби. 5 РР має ...
Сам собі суперечиш. Спочатку пишеш про стабілізатор напруги - потім про стабілізатор струму. Згорить - тоді буду щось городити. Китайські лампи світять майже рік - не згоріла жодна, хоча там стоїть всього по одному резюку на всі гілки. Та й світики к...
Стабілізатор напруги з резисторами це і є примітивний стабілізатор струму. Можна ту ж lm-ку включити в режимі стабілізації струму. Я про це дізнався трохи пізніше.
ну подивимося, скільки відпрацює)
sirvlaser правий і за кидками напруги і за номіналом резисторівТо, що воно зараз працює не означає, що буде працювати довго і щасливо Китайські лампи можуть працювати як кілька років, так і пару тижнів - залежить від того, хто ці лампи паяв, там теж ...
так це я вже зрозумів, зараз розібрався більш-мення
Млинець, почитавши Вас далі, ... ТЕОРЕТИК?! Так і хочеться сказати Не вчи вченого, громадянин копчений!
Сфіга теоретик? Практики у мене звичайно небагато, але цілком достатньо, щоб кожне слово підтвердити.
А власне чим він ганьбиться? Для домашнього гуртка УМІЛІ РУЧКИ за п'ятибальною шкалою оцінювання - всі 5 балів! Єдине, що порадив би - поставити КРЕНКУ на 12 вольт. Людина старалася, а Ви її під танк...
Я його не під танк а доучувати теорію щоб практика не страждала.
Щодо куліси, там все в втулочках, після їх заміни все буде як нове. Ліхтар божественний.
Спасибо)втулки все нові, проблема у виробленні на важелі, який натискає кнопку
Добре вийшло)
дякую)
Взагалі, ліхтар заднього ходу не стільки для того, щоб висвітлювати, скільки для того, щоб позначити напрямок руху вашого авто для інших. Біле світло - авто рухається вам назустріч, червоне - у попутному напрямку.
воно те так, але краще побіскопоїтися за свою безпеку
Прожектор)))).Я завжди відчиняю двері щоб, подивитися є хто ззаду, навіть якщо видно
так бувають випадки, що не завжди можна відкрити
