Привіт!
Минулого тижня зіткнувся з проблемою дверей з центрального замку, що не блокуються., руками відтворив працездатність інепрацездатність.
Технічно "гофра" у двері цієї машини - це дроти, що виходять ізджгута в салоні, проходять стійку, в гофрованій гумці, щозакінчуються штеккером., куди включається роз'єм гофри Усерединідверей своя проводка з такими ж кольорами проводів. Або взагалі безроз'єму цільним дротом або скруткою.Розібрав двері, трохи салону ігофру. Вразливе місце і воно дуже схильне до вигинів у двохмісцях.
Варіанти ремонту з етапами:
1. Штатним кріпленням:
1.1. Розібрати клемник розетки
1.2. Підібрати клеми
1.3. Подовжити гнучким аудіокабелем у силіконі з таким жеперетином
1.4. Якісно переобжать кримпером
2. Із замінником
2.1. Знайти схожу гофру по діаметру з чогось, щоб входила і вштатне місце і двері замість розетки
2.2. Обрізати розетку
2.3. Подовжити провід гнучким аудіокабелем у силіконі з таким жеперетином
2.4 підключення виконати якісним скручуванням у вигляді мітла вмітлу samsdelaj.net/images/dom54.jpg
2.5 закрити скручування термоусадкою

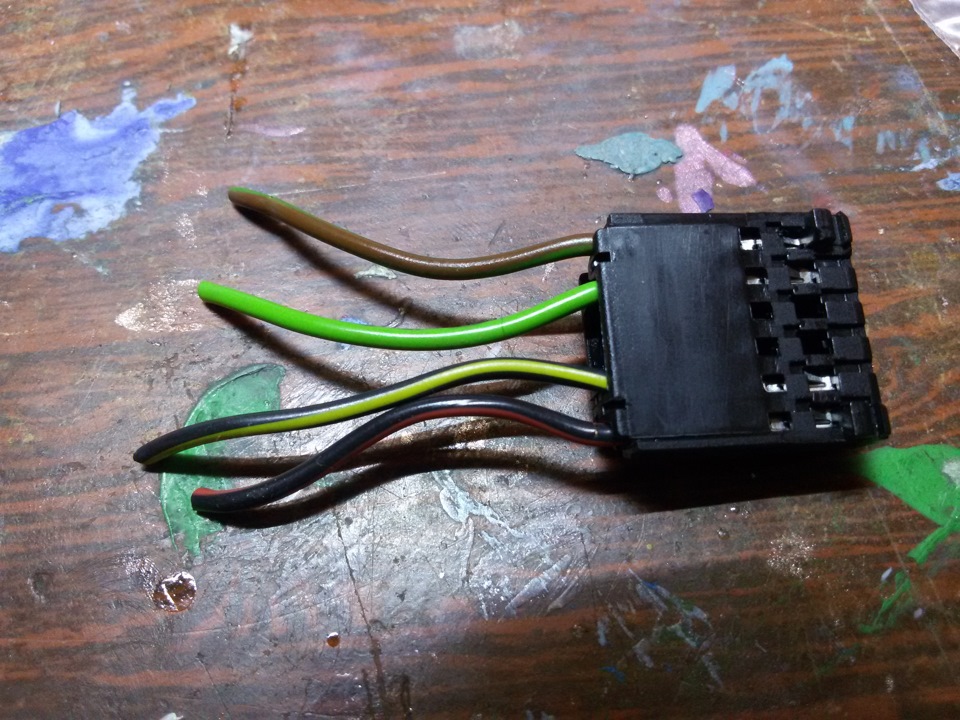

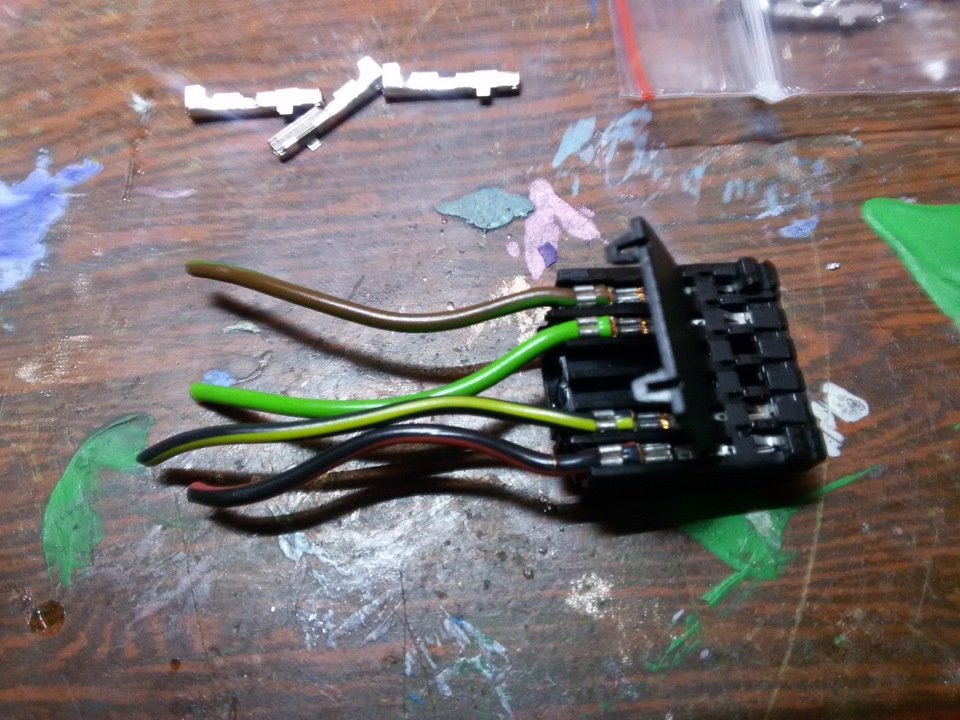

Приїхав на вихідних на авторинок (перова) і спробував підібратигофровану гумку. Шайби гумок під діаметри 33мм та 45 мм. Не знайшовнічого, в доступності лише симетричні та під розмір 27-33, під 45потрібно клеїти із заглушки. Далі розібрав штеккер і спробувавзнайти клеми під кримпер. Мої промені щастя конструторам – всерозбирається та збирається багато разів! Знайшов схожі клеми, якітрохи більше, вставляються з зусиллям, але фіксуються кришкою якналежить і влазять у контакти. Зібрав у купу. Все працює. Ну, ітрохи фото.

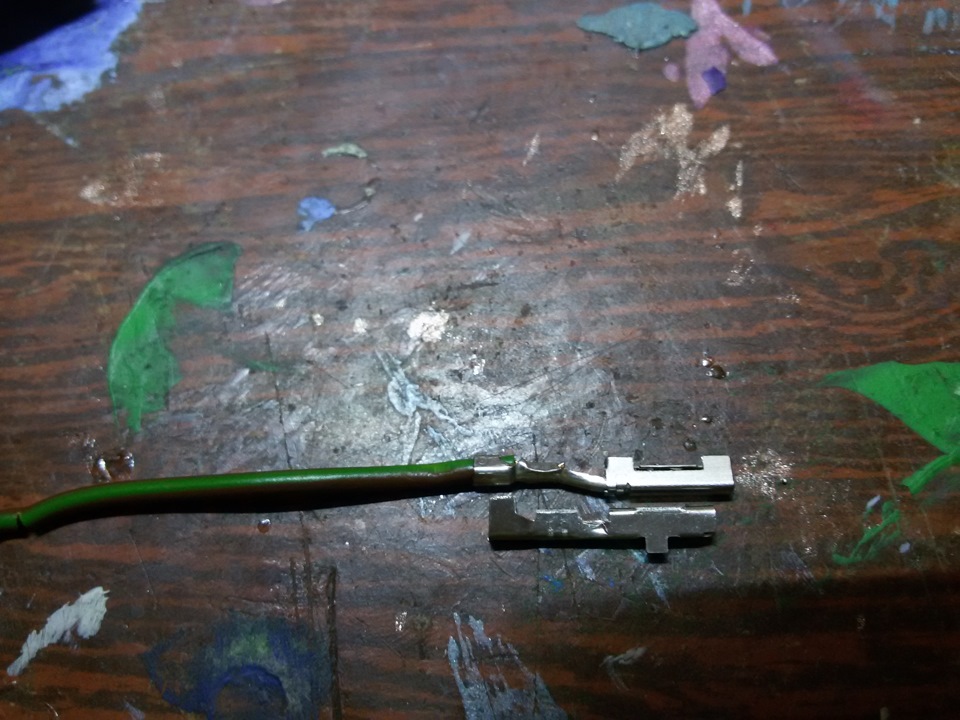

Розмір оригінальної клеми:
в перерізі 1, 8 мм х 1, 8 мм
довжина квадратної частини до виїмки під упор-засувку 9 мм

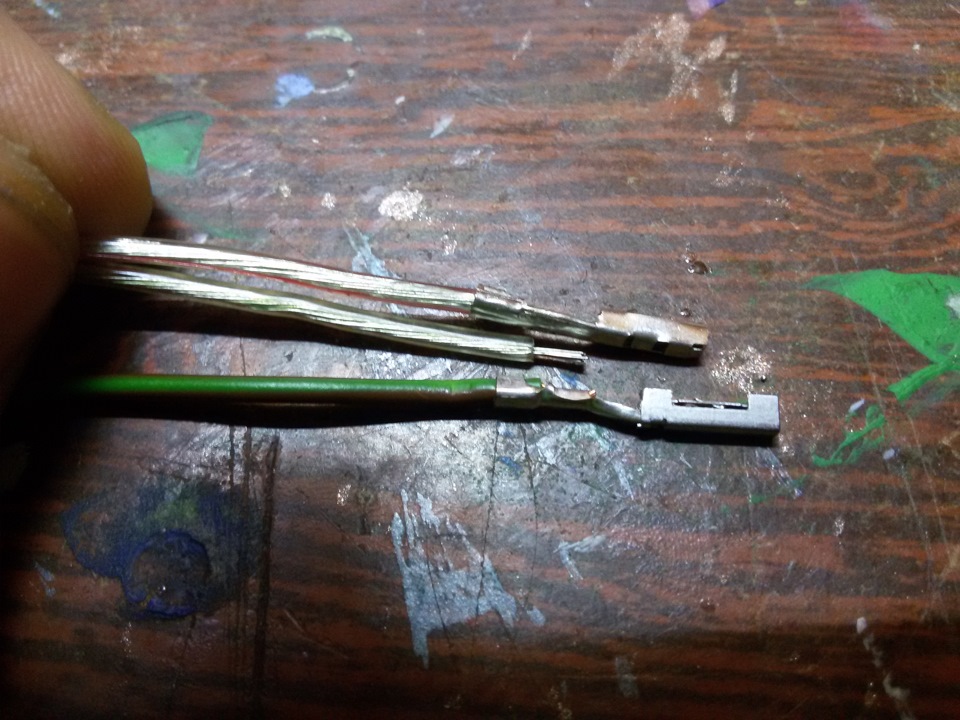

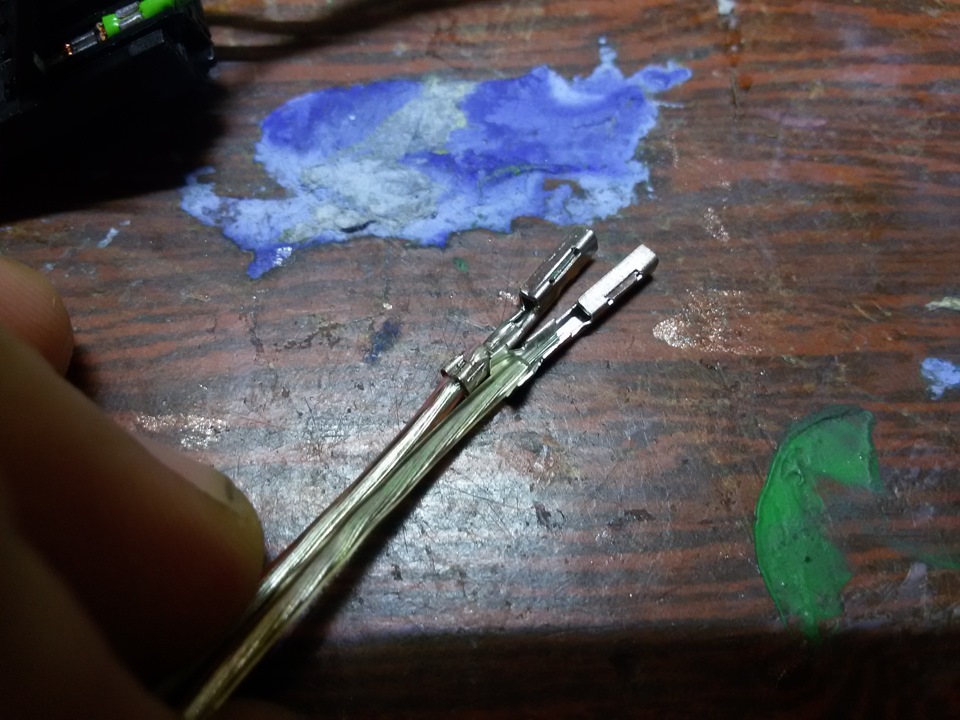

Розмір замінної клеми:
в перетині 1, 9 мм х 2, 1мм
довжина квадратної частини до виїмки під упор-засувку 7, 4 мм. А поширині входить дуже туго і засувка практично не потрібна. Необхідносилою проштовхнути нову клему, вона зніме трохи пластику та станедуже щільно.
Коментарі14
а який номер цих пінів за каталогом?
Підбирав на ринку по тому, що було в наявності, до останнього моменту не вірив, що влізуть, тому що дуже туго входили в штатні місця. Клеми тітка продавала з пакетика поштучно. Сьогодні ввечері виміряю розміри заводських клем і тих, що купив , відпиш...
дякую!
Розмір оригінальної клеми в перерізі 1,8 мм х 1,8 мм довжина квадратної частини до виїмки під упор-засувку 9 мм Розмір замінної клеми в перерізі 1,9 мм х 2,1 мм довжина квадратної частини до виїмки під упор-засувку ,4 мм Замінна клема без проблем роз...
Я не зрозумію чому так мало проводів - 4? Там же зазвичай 3 проводи на замок (з дідлоком) і 2 на динамік
Мабуть, у мене без нього.
Так наче без дідлока не буває Меріви А
О, кримпер) А я нещодавно бігав шукав хто б зміг обтиснути пару клемок) На радіоринку тільки купити його пропонували, ніхто не хотів обтискати, навіть за гроші)
Купив, коли ставив склопідйомники на кадет. Окупився сторицею! Економія часу, та й якість у рази краща!
Для цього випадку замовив із китаю силіконові дроти. У блозі є записи.
Красавчик.
всі через це проходили)на черзі кришка багажника
Я клем тому і взяв із запасом) Кину кульок у праві двері і коли настане час - дістану заначку)
У мене кришка багажника здалася першою.
