Все почалося з бажання встановити датчики зовнішньої та внутрішньоїтемператури.
А закінчилося покупкою Arduino Nano і наступною двотижневоюрозвагою. Ось що вийшло.
Написання софту та налагодження

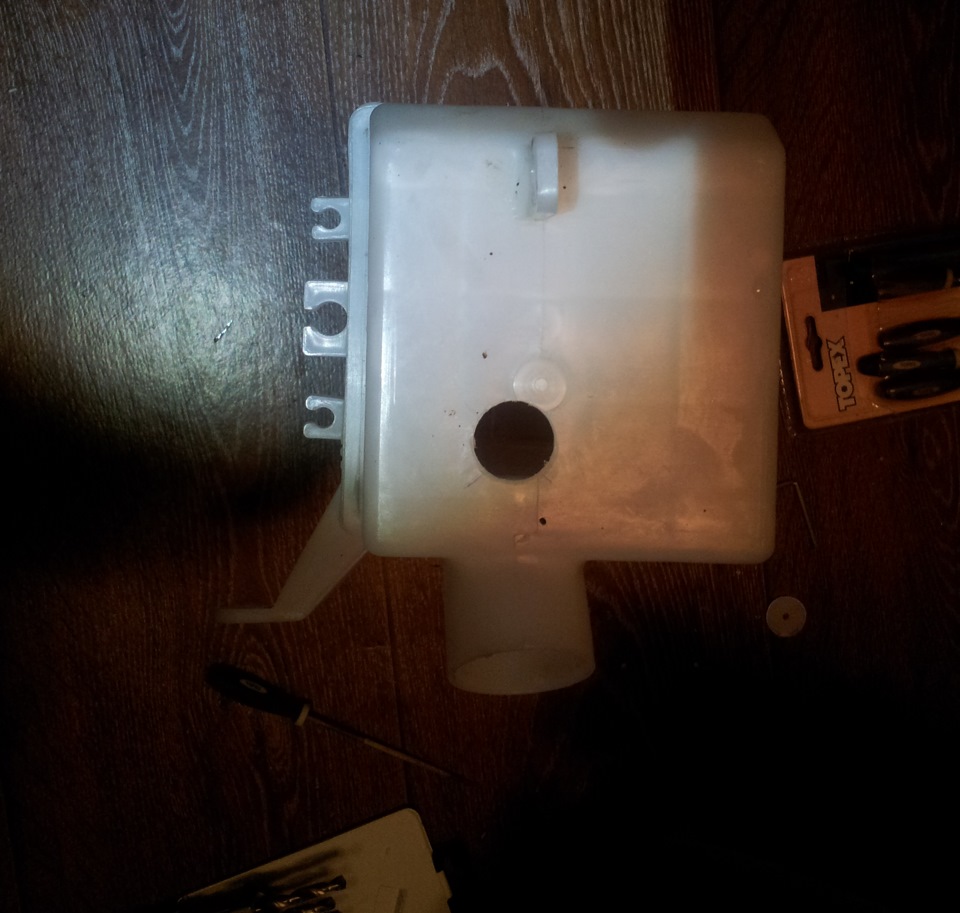

Бачок омивача з отвором під датчик рівня

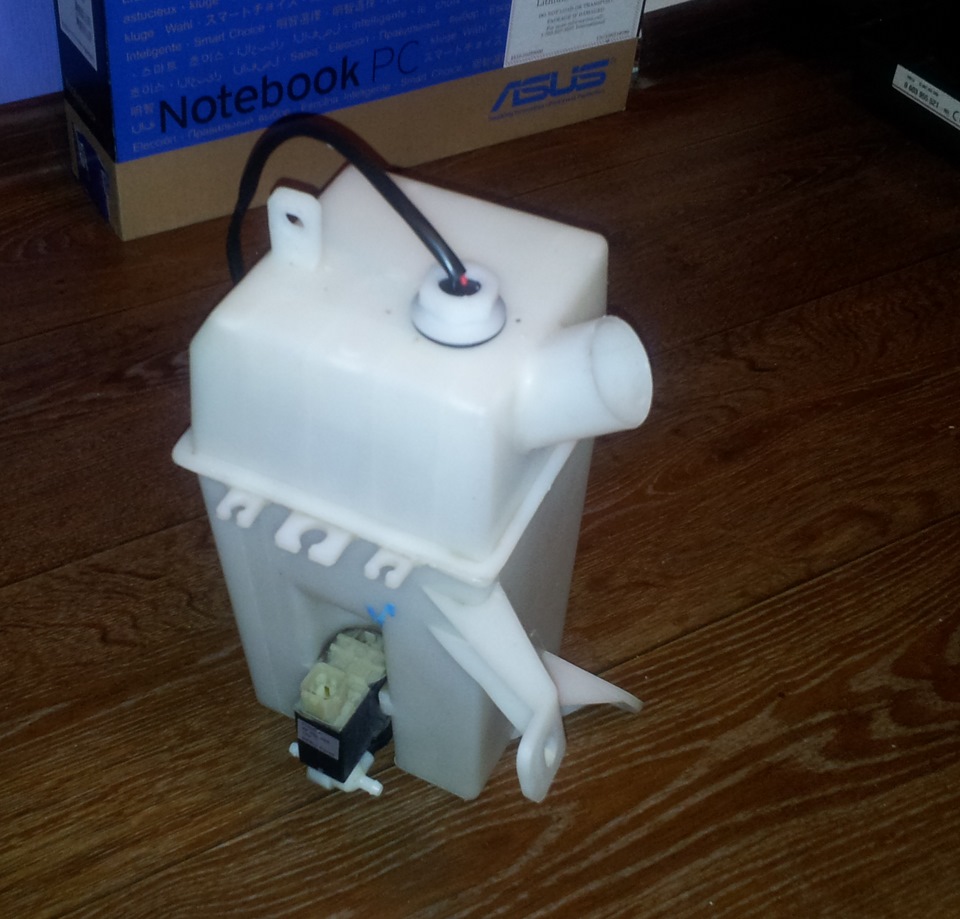

Датчик рівня від Nexia встановлений
C датчиком зовнішньої температури
Ось так Arduino та Real Time Module занурилися в рідний годинникLacetti
> Ось все в зборі
Це щоб самому не забути нове розпинування роз'єму
Куплено:
— Контролер Arduino Nano
— індикатор OLED 16x2< br/>
— два цифрові датчики температури
— стабілізатор з 12В в 5В
— Real Time Module for Arduino
— датчик низького рівня омивайки від Nexia

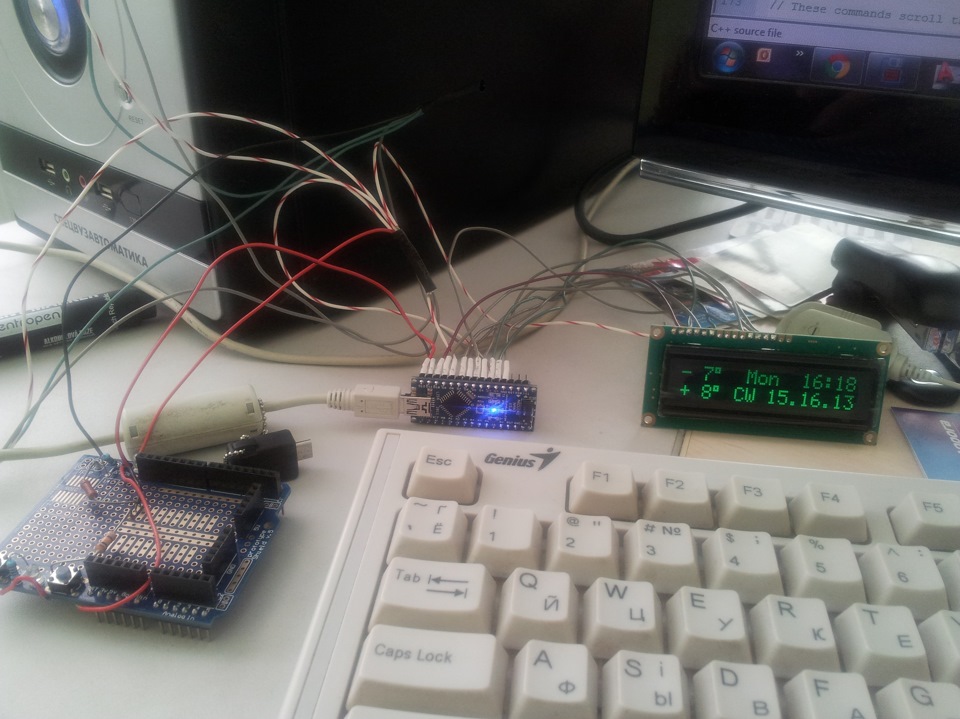

При спрацьовуванні датчика низького рівня омивайки блимає квадратикміж датою і температурою. Стенд і програмування Arduino

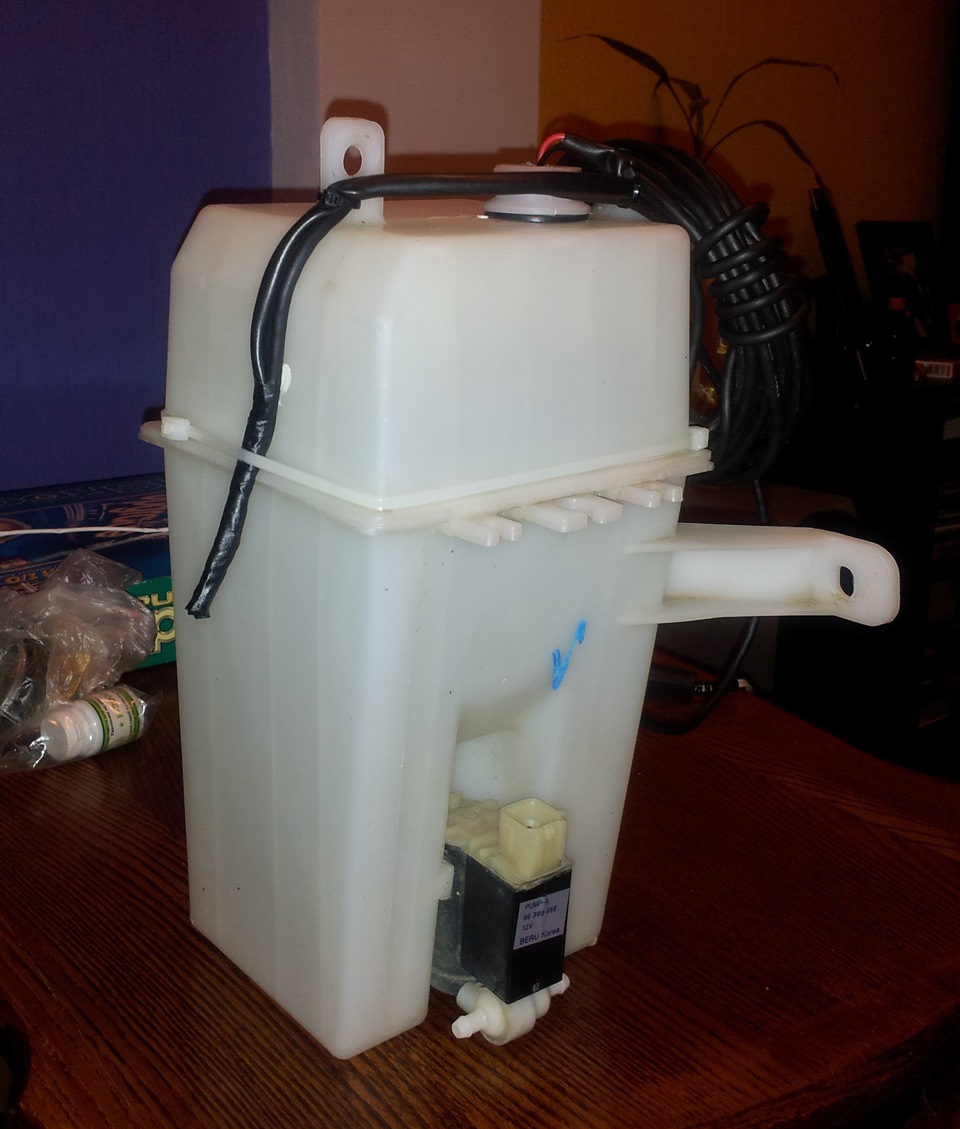

2 — 4 — установка датчика низького рівня омивки та поруч датчиктемператури зовнішнього повітря

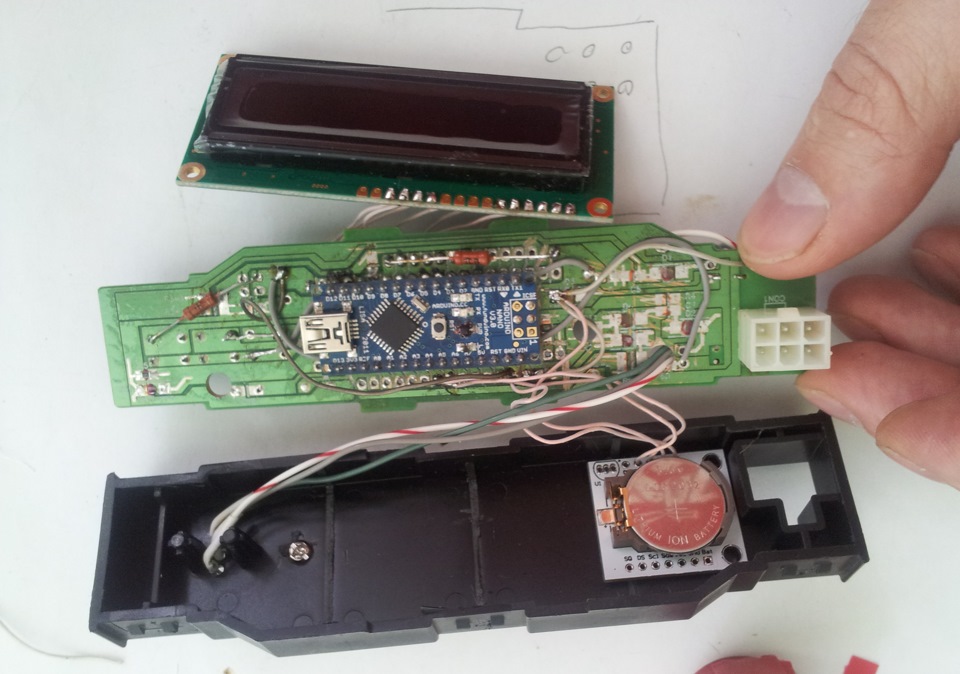

5 фото — з плати штатного годинника випаяні всі деталі, розрізанінепотрібні доріжки та змонтовано на їй нова схема.
Далі все встановлено на свої місця.
6 — 7 фото — фінал, все в зборі
> Ось із датчиками температури незрозуміло. Де їхрозміщувати?
