…У попередньому бортовику я вилажував кілька фоток, де видно ікарданчики і рейку.
Діалог у москвичівському магазині:- Яка машина? - ІЖ 2715
-Так вам краще взяти ремкомплект на всю рульову трапецію.
-Ні, дайте тільки на рульові наконечники. І на всю трапецію вінпотрібен.
-Там немає трапеції!
-А що там є? !
-Рейка!
-Ні, там трапеція!
-хех, ну, ну…))))
Те, що там у кермовому механізмі повна дупа стало ясно ще допокупки машини, вистачило одного погляду! , вивчаємо особливостімеханізму рульового маятника та трапеції. (для мене така система напрактиці не знайома, про що я не шкодую! ) Вкотре підшліфував своюдумку про цей механізм, перегорнув книгу на останню сторінку, подивився на рік видання і закрив.
/>
Тут Грицю осиняє:
-У нас внизу колись валялася рейка від якогось фольця!
Через деякий час рейка була знайдена, правда тільки з однією тягою.

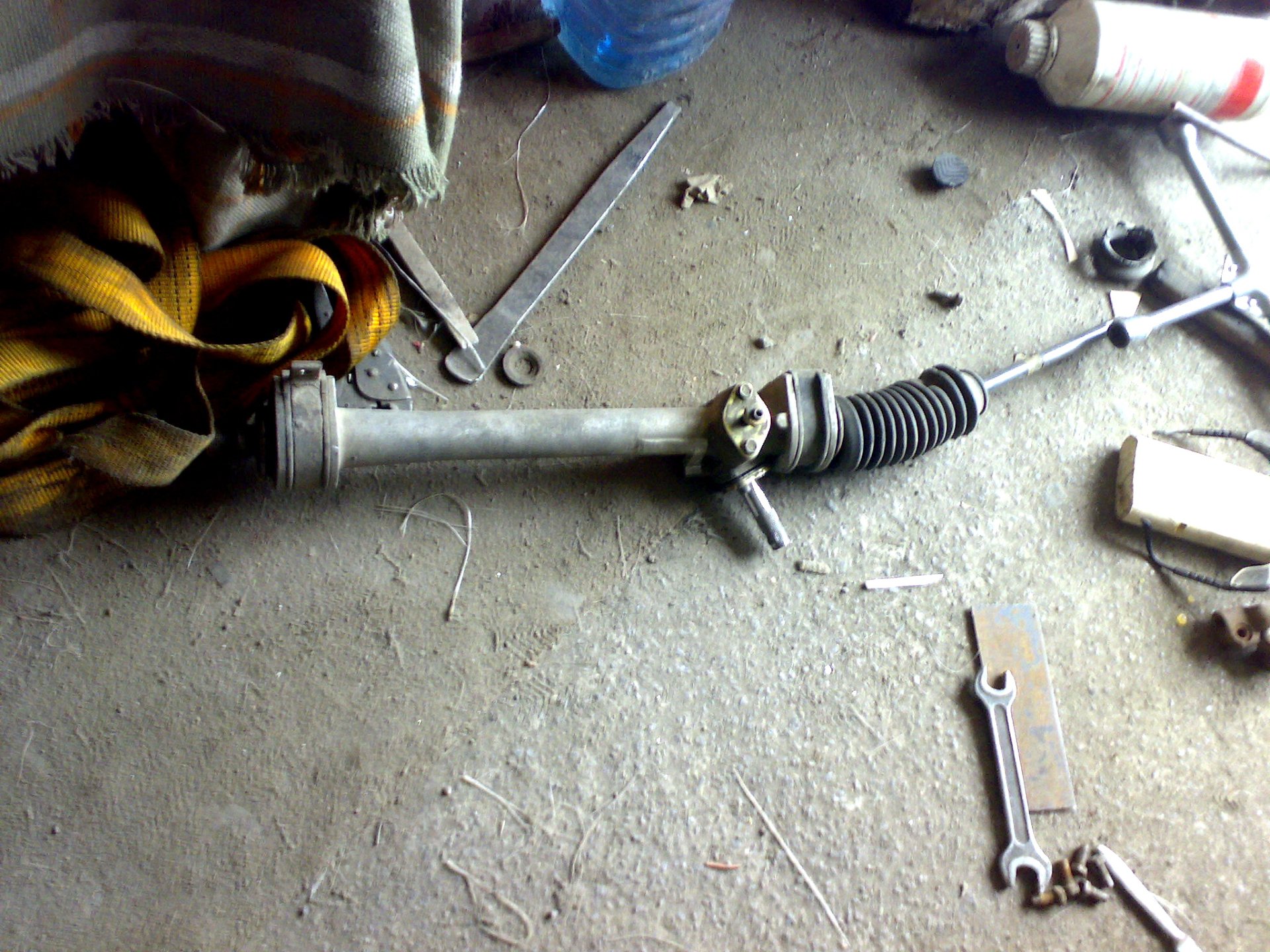

Рейка фольц.
Недовгі пошуки по шхерах боксу і знайшлася ще одна тяга, правдаабсолютно не підходяща. Так само знайшлися кілька рульовихкарданчиків і пильовики, були виготовлені і підготовлені всівтулки, перехідники і т.Д. Металу зробити робочий механізм.

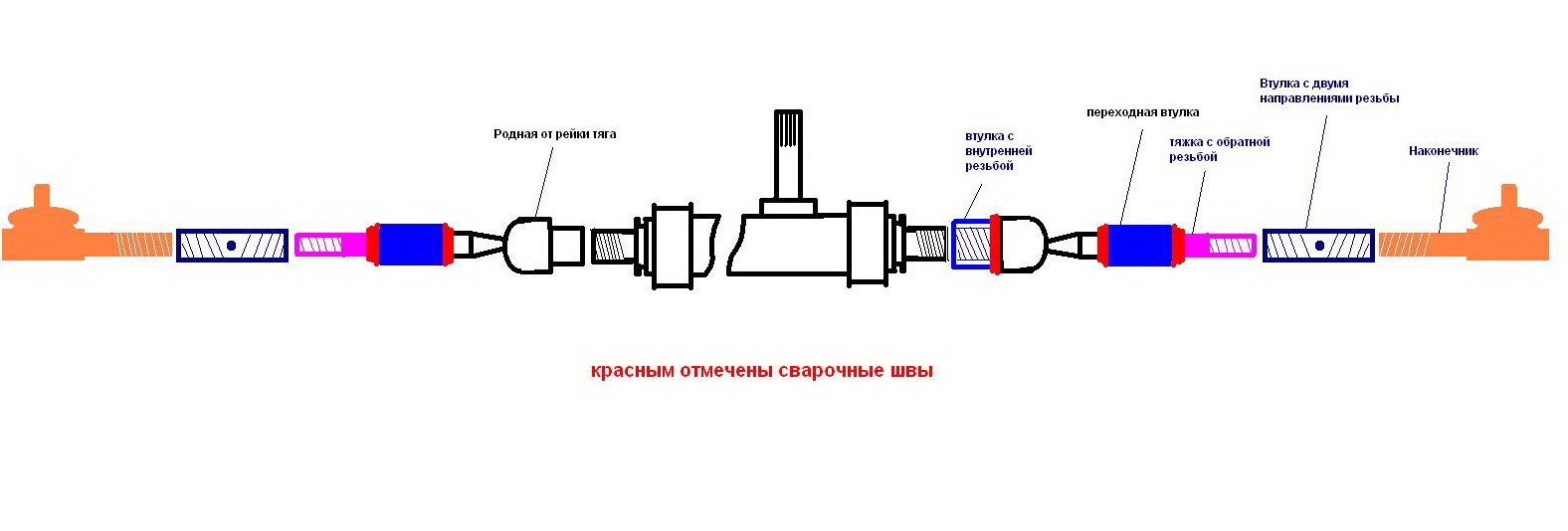

Олівець, листок паперу та фантазія привели до наступногоплану.
малюнок

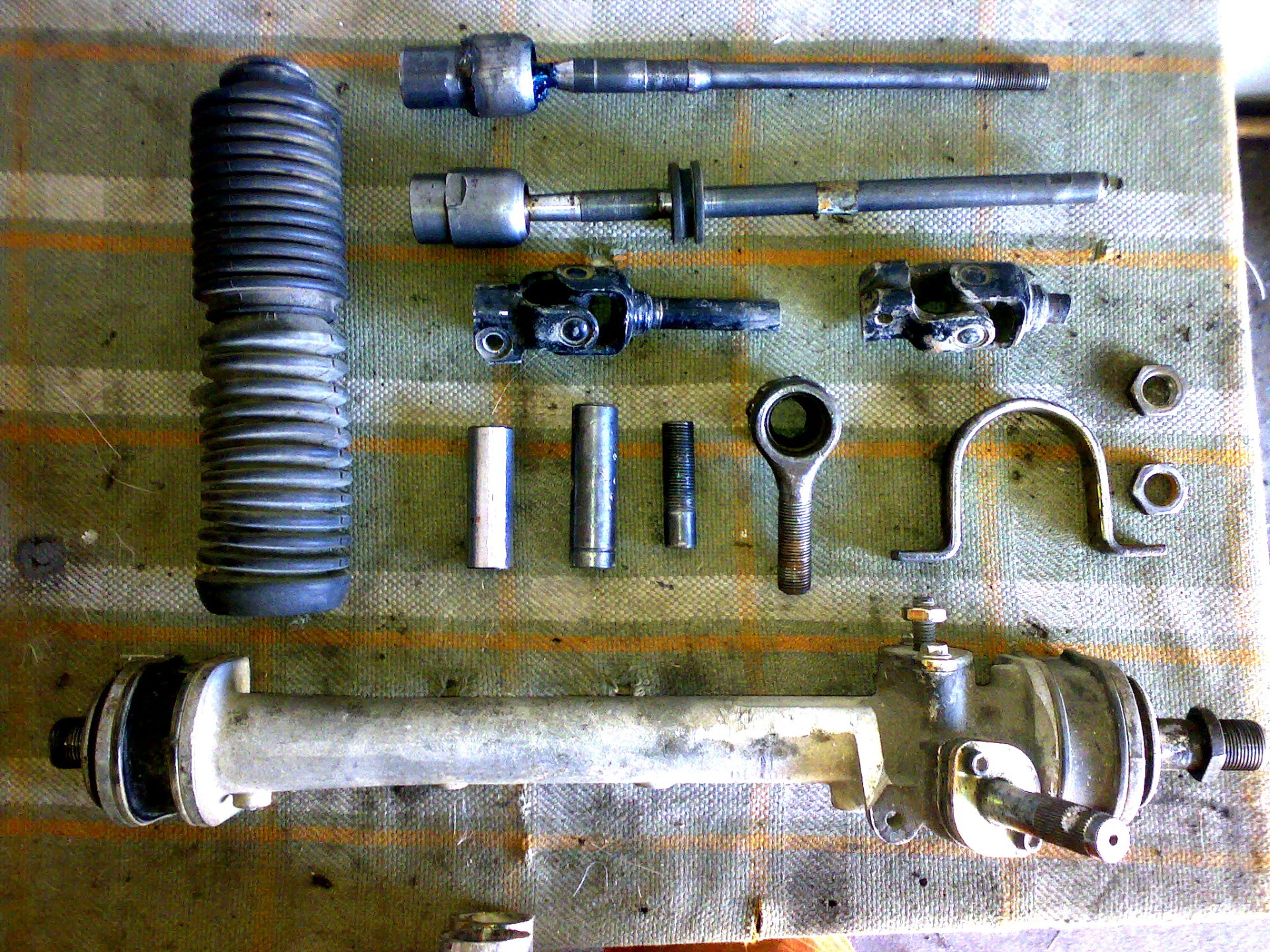

Комплектуючі запланованої кермової тяги:

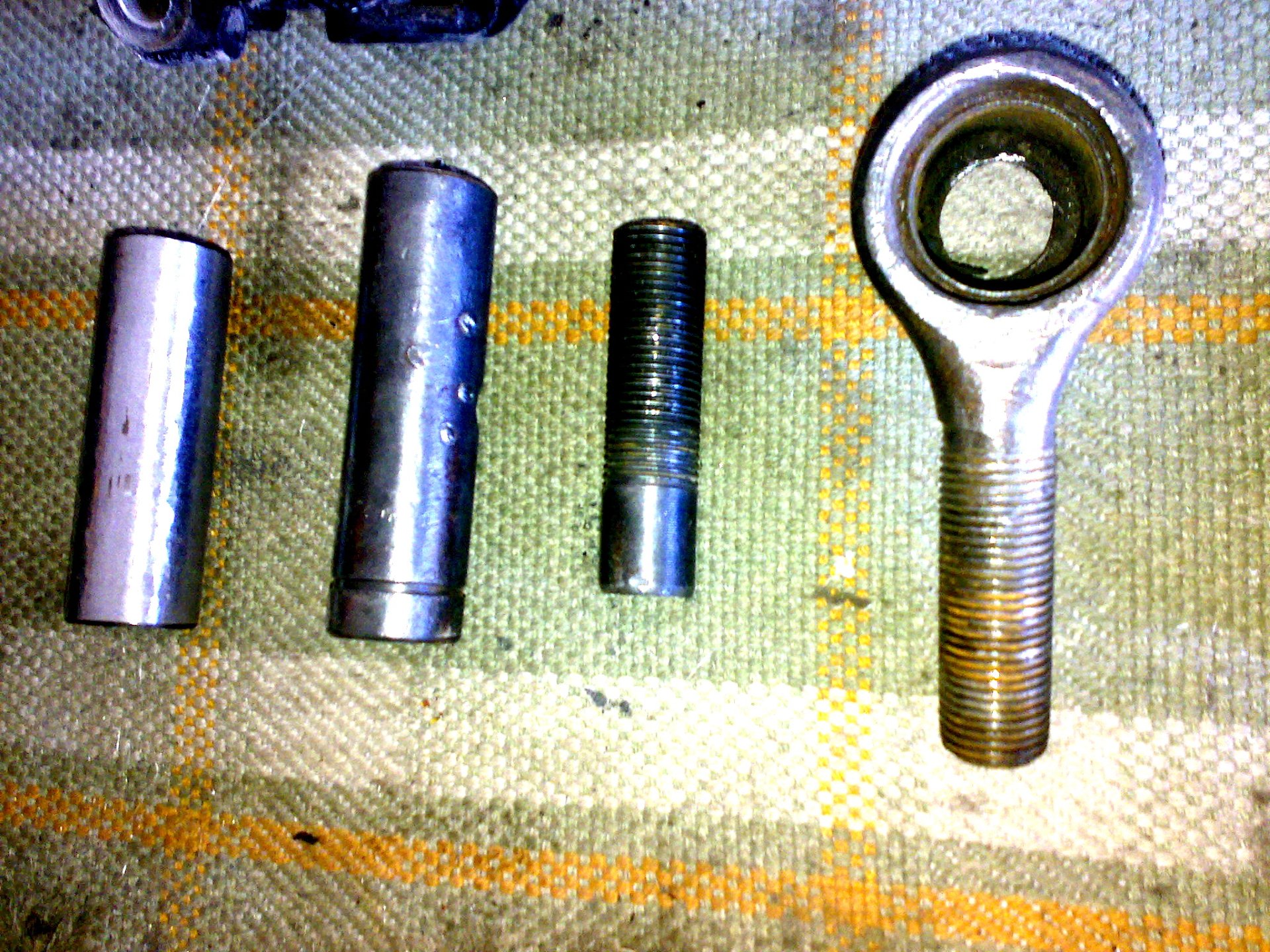

Втулки

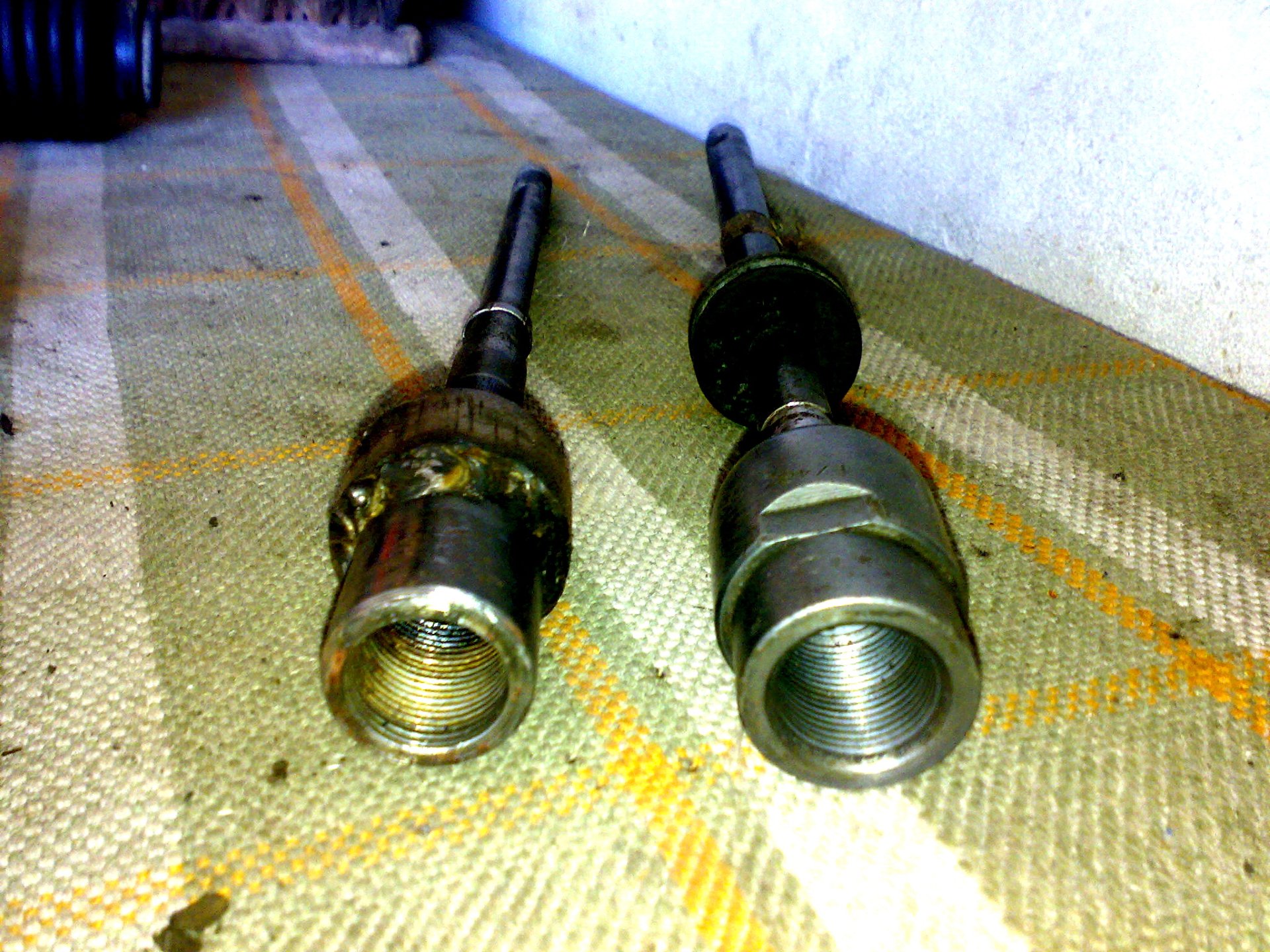

Виготовлена та приварена втулка для не рідної кермовоїтяги.
Підготовка до зварювання рульові тяги
Проміряно, зварено, зібрано
Проміряно, зварено, зібрано
Карданчег
Починаємо виварювати кріплення для рейки (метал 8мм), перші начеркита примірки :
Кронштейни
Кронштейни
Кронштейни
Кронштейни
Кронштейни
Все залізо прогрунтоване і пофарбоване в кольори kaZantipа :)
рейка з кріпленнями
Далі стало питання про те, що робити з валом керма.
Залишати москвичівський не стали, На нього не було замкузапалювання, гітари, та й взагалі він не підходив по довжині. Буловирішено тулити вал із замком, який залишився з Дімона шохи. Подовжині його вистачало із запасом, та й кермо більш людське нанього валялося. Потрібно щоб вал був жорстко завіксований у двохмісцях.
Тоді для нижнього кріплення було взято москвичівський вичавнийпідшипник.За розмірами він відмінно підійшов.
У нього вварилася втулка, до якої у свою чергу з одного бокуприварилося кріплення для карданчика, а з іншого кермовий вал.> Далі до вижимного приварився виготовлений кронштейн, черезякий підшипник жорстко кріпиться до кузова.
Між карданами вварилася втулка. Рейка, 2 карданчики зварені міжсобою втулкою і кермовий вал з підшипником. br> Продовження внаступному бортовику.
"тим часом вся ця система почала розбиратися трьома основнимичастинами:
Рульова рейка, 2 карданчики зварені між собою втулкою і кермовийвал з підшипником.<
Кардани
з'єднання рейки з кермовим валом
Вигляд із салону
Продовження у наступному бортовику.
< /
"тим часом вся ця система почала розбиратися трьома основнимичастинами:
Рульова рейка, 2 карданчики зварені між собою втулкою і кермовийвал з підшипником.<
Кардани
з'єднання рейки з кермовим валом
Вигляд із салону
Продовження у наступному бортовику.
< /
