< /Тема вийшла велика, тому довелося розділити на 2 частини.Частина №1 тут розповім про реле, принцип роботи та йогопідключення.
Частина №2 тут буде підключення самого підсвічування упередніх та задніх дверях

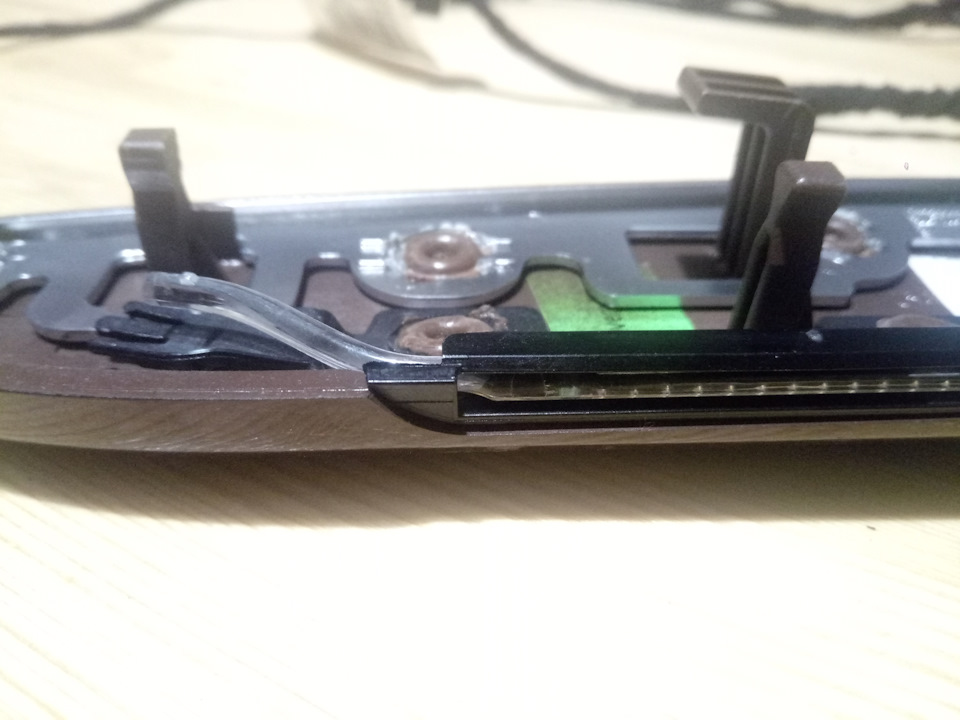

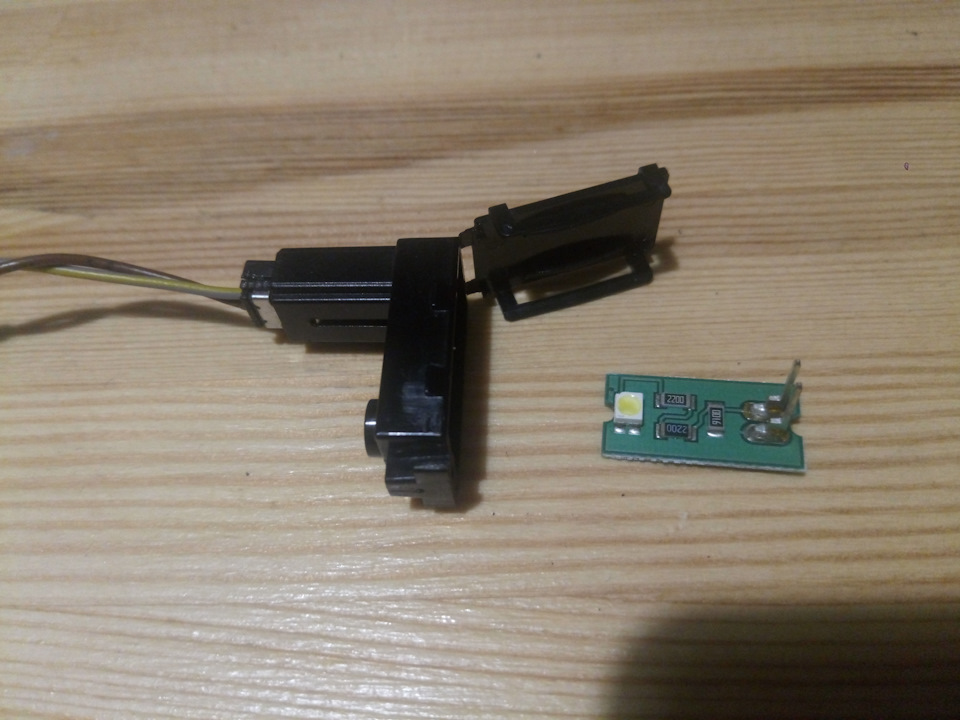

Давно мріяв про атмосферне підсвічування, брати декор зпідсвічуванням було дорого і вже думав робити самому якби невипадок. Мінімальним пробігом, двері на ньому як нові) так осьвиявилося що у нього стоїть атмосфера підсвічування, але декоркоричневий під дерево (не пам'ятаю як називається) загалом думаввідразу весь декор взяти, але алюміній як то мені більшесподобався, вирішив залишити свій Але я домовився з продавцем що за60уе я зніму світловоди (але забігу наперед, такі світловоди самомузробити простіше простого) Світловоди припаяні, тому просторозсвердлюємо пластикові грибки і все, дуже просто і акуратно)Світловод світлодіод з розібраним корпусом Далі почав шукатиінформацію, виявилося що рідний світлодіод двокольоровий, штатногорить білим, але якщо поміняти полярність, змінює колір начервоний. Ну не міг я не скористатися цим, адже підсвічування ніг умене дворежимне. Загорівся я цією ідеєю і почав гуглити якзмінювати полярність. Гугл вивів мене на використання двох5-контактних реле. Поїхав на радіоринок, почав шукати.Найпоширеніші автомобільні під штекер реально великі, потім є реледля паяння в мікросхеми (зазвичай для сигналізацій використовують)вони трохи менше, і випадково побачив шикарні 10-контактні релесупер маленькі, буквально 1см довгою, для 1 світлодіода струмвеликий не потрібен тому вони стали ідеальним рішенням. Плати яніколи не паяв, особливо такі маленькі тому не судіть суворо)

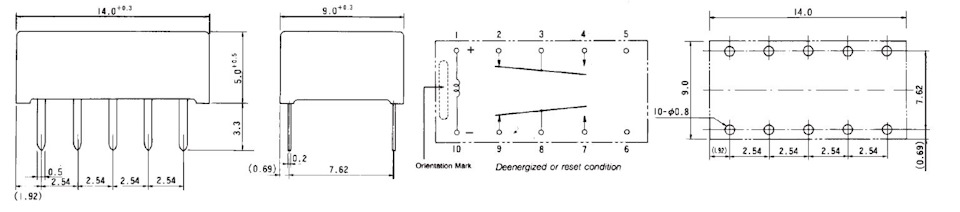

Ось схема 10-контактного реле:
схема роботи 10-контактного реле
Детальну наукову інформацію можете знайти в інтернеті, а янормальною мовою розповім як її підключити в нашому випадку.
Рекомендую всі 4 реле робити однаковими з різнокольоровимипроводами, тоді можна все за однією схемою робити і незаплутаєтеся)
Підключення реле
маємо 10 контактів:
5 та 6 > не задіяні.
1 і 10 це котушка, обидва дроти підключаємо на дроти відпідсвічування дверей, на них з'являється харчування коливідчиняються двері. Зверніть увагу, якщо реле не клацає, топоміняйте дроти місцями.
на контакт 3 подаємо "-"
на контакт 8 подаємо "+"
Контакт 9 з'єднуємо з 4 і пускаємо провід далі на світлодіод
Контакт 7 з'єднуємо з 2 та пускаємо провід далі на світлодіод
Тепер вибираємо який провід підключати до якого контактусвітлодіода, я вибрав щоб у мене при зачинених дверях горівчервоний, а при відкритих - білий, ви можете зробити навпаки)
Принцип роботи простий:у звичайному режимі 3 замкнуть з 2, а 8 з 9.Коли на котушку (1 і 10) подається напруга, то вона змінюєконтакти:3 замикається з 4, а 8 з 7. Ось і вся магія)))
/>

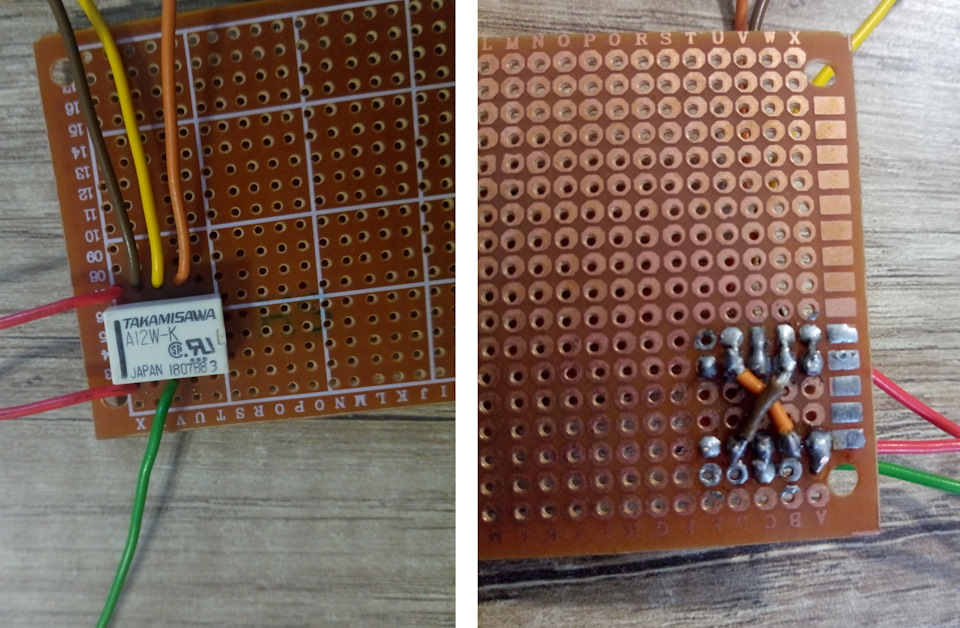

Так виглядає реле на платі з проводами:
реле на платі

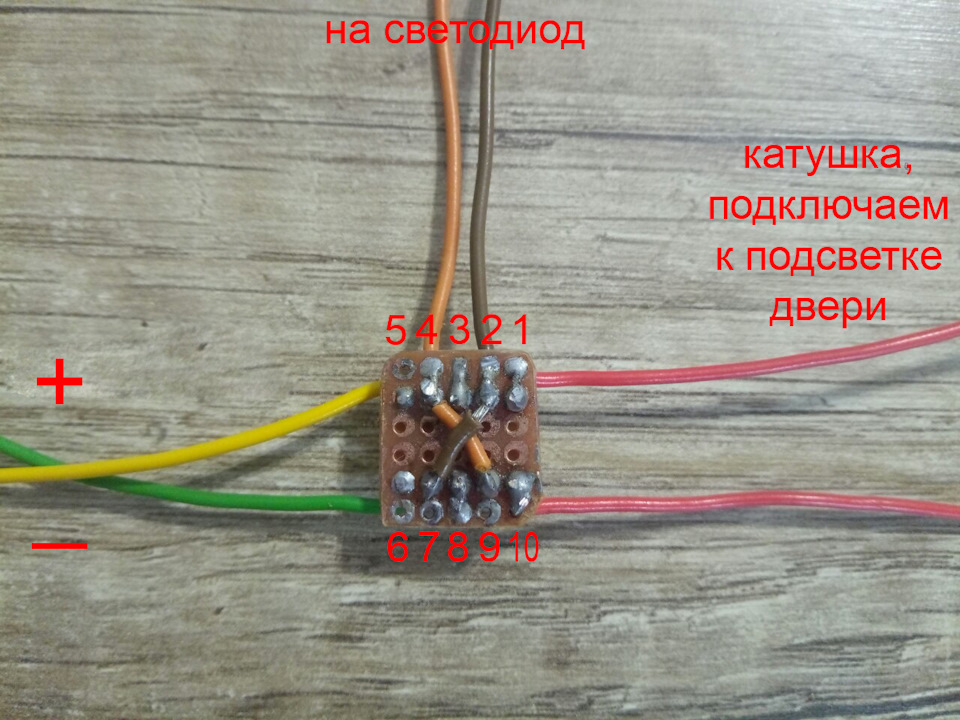

обрізаємо плату:
готова плата
і готовий результат:
4 готових реле в термоусадці
І ось фото щоб цікаво було дочекатися 2 частина)))<
двері зачинені, все світиться червоним
двері відчинені, колір змінюється на білий
Коментарі20
Млинець не можу зрозуміти чому 10 піновий?
тому що потрібно щоб змінювалася полярність на 2 дротах, можна купити 4-5 пінові 2шт, але вони великі, а тут відразу всі разом у дуже маленькому розмірі. За фактом тут 8 пінів, 2 порожні
Все зрозумів ) дякую!
звертайтесь;)
З реле - класна ідея, тільки розведення можна було зробити простіше. Наскільки я розумію твою схему - котушка реле живиться від нижнього плафона, вірно? живлення з підсвічування ніг (нижній плафон), т.к. там буде свічення на максимум, п не задиммован...
Та при відкриванні дверей сигнал від плафона замикає реле і змінює полярність на діоді. Думаєте червоний димований? Просто я підключав на пряму, червоний спочатку тьмяніший, можливо через резисторів, не розбирався, але думаю просто перепаяти світлоді...
Червоний більш тьмяний від природи, не в ньому падіння напруги менше ніж на білому. А на синьому - ще менше.
3 і 8 на атмосферне підсвічування, 2 і 9 штатне живлення, 4 і 7 паралельно обмотці реле і підсвічування відкриття дверей.
зробити підсвічування самому простіше простого ... Ага. У мене зараз другий реліз підсвічування, якщо вважати тільки успішні втілення. лампами на торцях встановив. Світить нерівномірно, потрібна підсвічування з двох боків. нижче за номінальну яскраві...
Важко бути першопрохідником) зате безцінний досвід) я спочатку думав брати прозорий акрил, з зовнішнього боку рівний, а з внутрішнього нарізати зуби, для розсіювання. Зверху все обклеїти чорним оракалом, що всередину карти не світило. А далі вже диви...
Я нарізав зуб'я лазером ;) Все одно не те, занадто крихкий
Може, ви якийсь інший пластик використовували, але я з акрилом працював, там хоч 1мм вирізай все міцно
Тріщини добре видно. Це він просто полежав день на сонці. Ще розчинник синього лаку подіяв. Якщо на нього капнути спиртом - взагалі на кубики розсипається з хрускотом
Та він сильно боїться розчинник)
Потужно!
на рахунок потужності) червоний горить тьмяно, якщо білий видно то червоний видно тільки коли у повній темряві їдеш, я б у майбутньому поставив діод яскравіше)
Те, що штатний ambylight тухлий факт) Кажу як власник ... а потужно це ща реалізацію 👍
ну можна просто світлодіод яскравіше поставити;)
Ну якщо руки заточені ... то швидше потрібно)
якщо руки не заточені то будь-який електрик за пляшку пива перепаює за 5 хв) Я пам'ятаю на сеат в алпайн магнітолі всі діоди з червоних на сині поміняли за пів години)))
