Дворежимне атмосферне підсвічування. Частина №2

Хто дочекався 2 частина той молодець, тому що вільного часу зовсімнемає.
Таким чином 2 частина про підключення атмосферногопідсвічування.
Як розібрати двері читаємо у звітах з шумоізоляції дверей.

Як зняти сам декор?

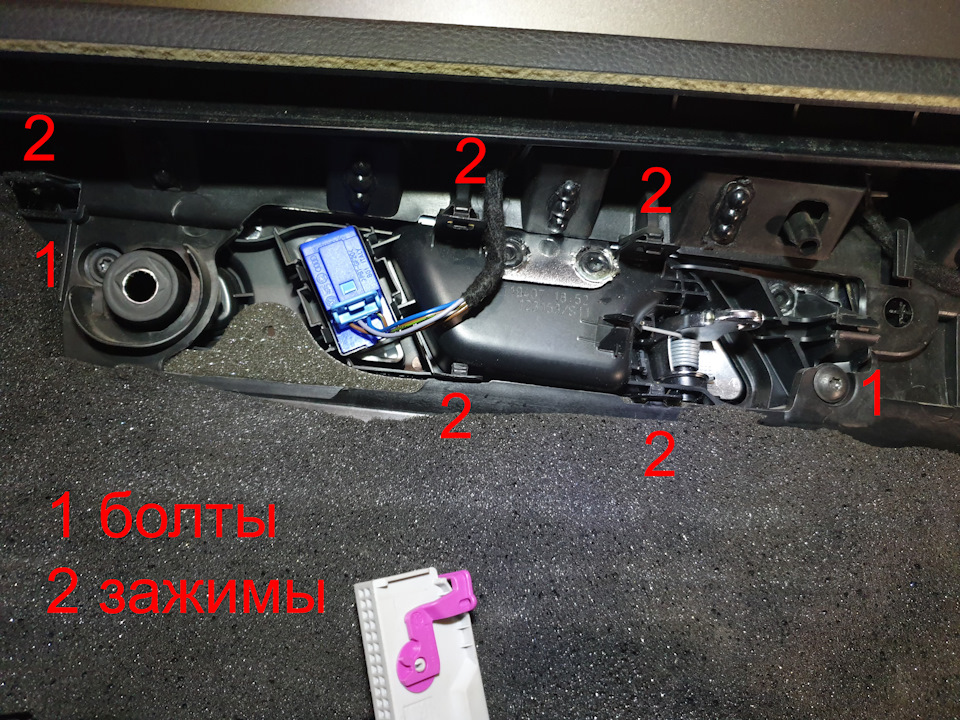

вид на декор з внутрішньої сторони
Там де ручка з внутрішньої сторони потрібно відкрутити 2 болти.
Потім із зовнішнього боку з протилежного краю від ручки вставляємопід декор лопатку і починаємо змикати, там де декоративна частинатам все на засувках.
Повертаємось на внутрішній бік біля ручки є 5 затискачів, ми їхспихаємо з кріплення і одночасно з зовнішнього боку легкотягнемо.Таким чином декор зіскочив з усіх кріплень, але все однотримається отвором в салонній ручці. Великим зусиллям, алеакуратно, салонну ручку від карти щоб з'явився просвіт у який можнавитягнути декор.Все декор у вас в руках, на передніх і задніхдверях принцип один.
Сам світловод є просто рівною прозорою трубкою з насічками, зверху чорний пластиковий кожух який не дає світити всерединукарти. Все дуже просто, і насправді його дуже реально зробитисамому, якби не купив декор, то точно б зробив сам, ідея і наміткивже були)

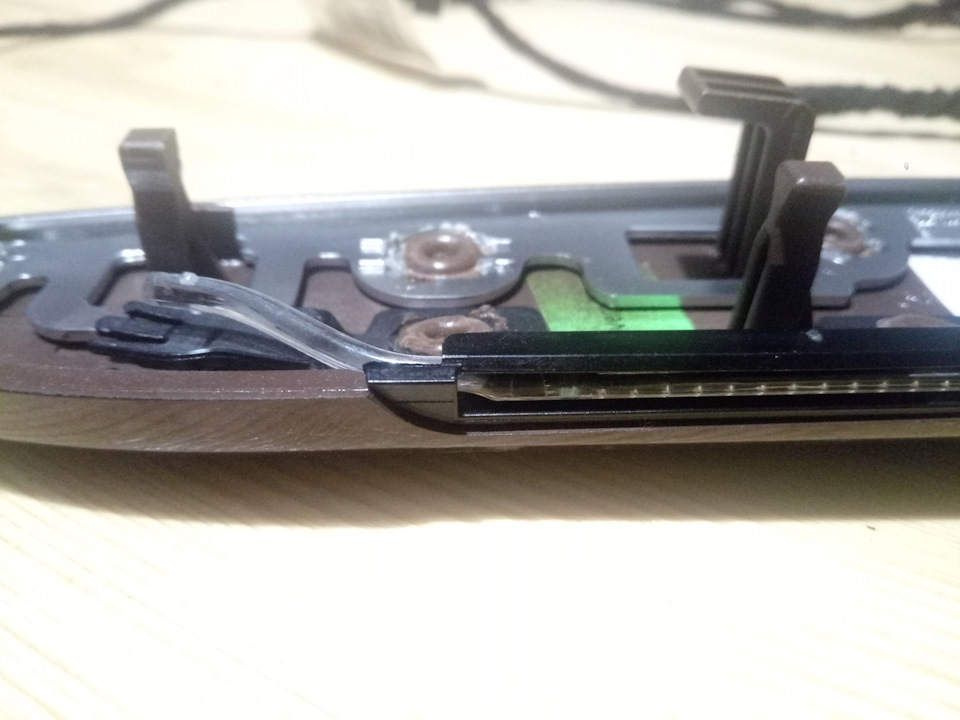

Ось як він виглядає:
світловод

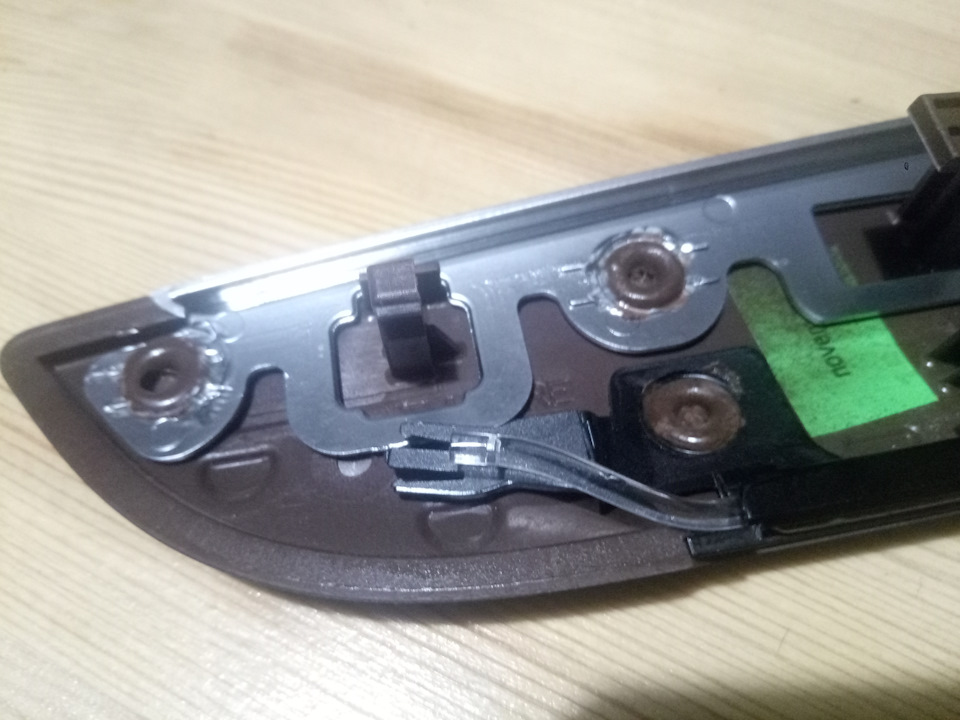

Щоб зняти світловод мені довелося розсвердлити пластикові запаянізаглушки, зайняло мін 10 на всі 4 декори, це легко)

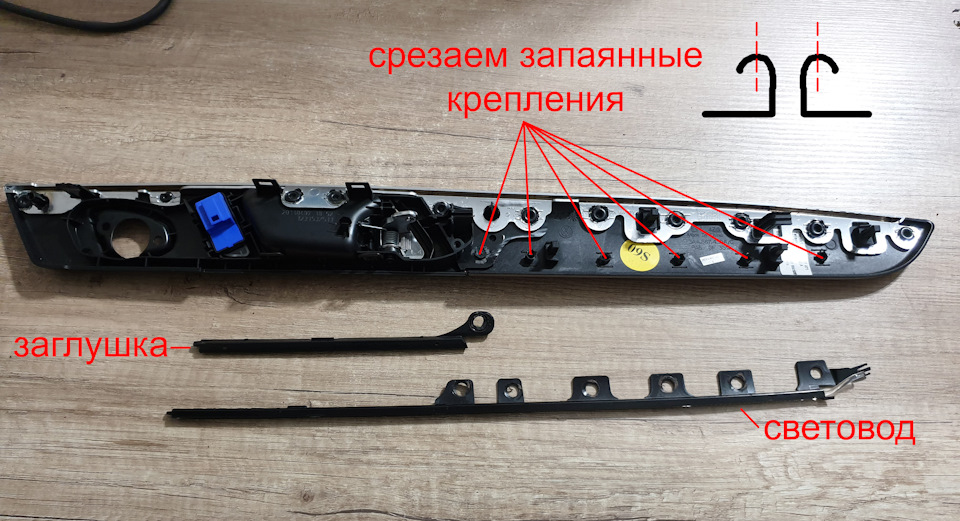

Тім потрібно було поставити світловод на свій декор. Навіть є у васнемає цього підсвічування, то місця кріплення є але вони все однозапаяні. Їх зрізаємо як на картинці, щоб залишити пластик щоб нампотім було що назад запаяти. Пайку, розсвердлили і зняли. А осьдекоративну частину доведеться пиляти, причому якщо у вас вонапластикова, то вам дуже пощастило, пластик різати легко. А ось умене алюмінієвий декор. Завжди думав що там напилення буде, алевиявилося справжній алюміній причому до 1мм завтовшки. І він дужеважко різався дрімелем, алюміній м'який метал і пилка постійноув'язала в ньому. Раджу наклеїти двосторонній скотч на декор інамалювати лінію розпилу, буде видно як різати і якщо пилказіскочить то не зашкодить вам декор.
Як випилили, збираємо все разом, нагріваємо паяльник і припаюємосвітловод до корпусу.

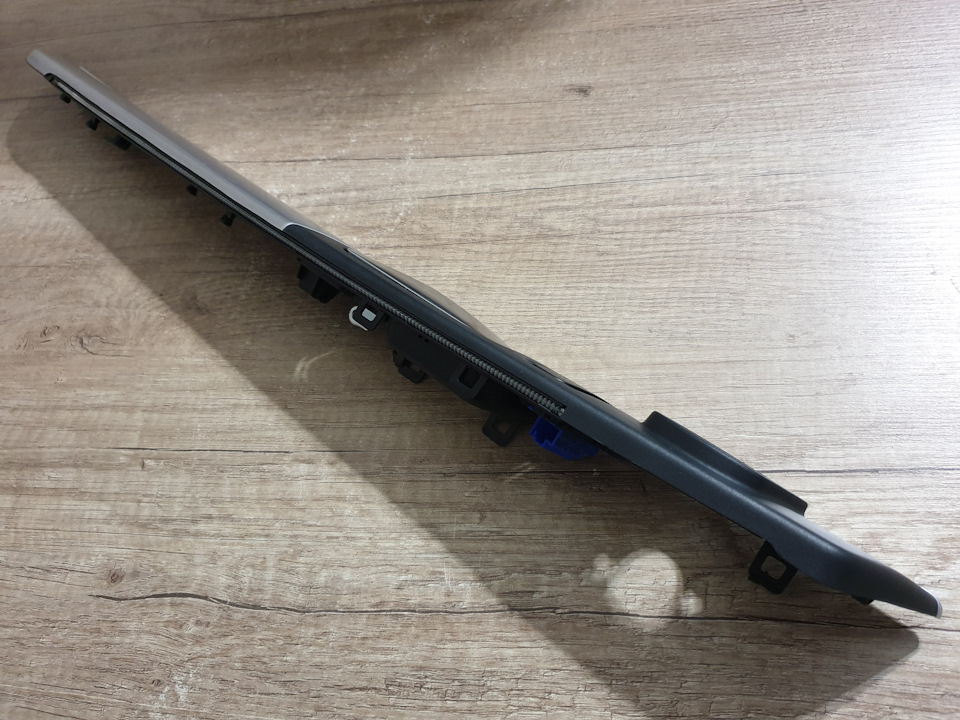

Виходить ось так:
світловод на місці, все рівно і красиво
Це була легка частина по заміні декоративних частин, а тепер важче, проводка.

Передні двері (тут все легко):
Розбираємо великий 32-контактний роз'єм:
< /p>
32-контактний роз'єм передні двері

підключаємо + в 17пін, а — в 21 пін.
Якщо раптом вам ліньки займати проводами можна купити відразуготові шлейфи, на них відразу є провід для атмосферногопідсвічування і для підсвічування низу дверей, ось номери:

джгути проводів передніх дверей з атм. Підсвічуванням тапідсвічуванням дверей
Задні двері
Як в інтернеті всі пишуть що потрібно розібрати 20-контактнийроз'єм, + в 4пін, в 17пін
Але саме тут не все так гладко.
По-перше від світлодіода дроту не йдуть відразу на 20-к. Роз'ємвони спочатку підключаються до ось цього штекер разом з пищалкоюдвері! І вже від цього роз'єму йдуть головний 20-к. Штекер.
проводка в задніх дверях
А далі 2 заковика! 17 пін зайнятий підсвічуванням кнопкисклопідйомника!
От якби у мене не було шматків оригінальної проводки з атмпідсвічуванням, то я б напевно довго думав що робити) Але врезультаті виявилося все вірно, дійсно йде в 17 пін алепідключається вище по дроту прямо до дроту склопідйомника, ось фотояк в оригіналі:мінусовий провід від атм. Підсвічування з'єднуєтьсяз мінусом кнопки склопідйомника і підключаються в 17пін. Тепер мирозібралися з проводкою (я так думав) і поїхав на активацію доелектрика офів. Передні двері відразу все запрацювало, а ось задніне захотіли, хоча робили все за інструкцією, галочка стоїть, апідсвічування немає. Коротше довго поралися з комп'ютером ітестером, але + таки не з'явився в 4 піні ((( Плюнули і підключилитак само як і мінус, + атм. Підсвічування до + підсвічуваннясклопідйомника і все запрацювало.)

Тепер радіємо штатному атмосферному підсвічуванню) Але ми жз вами збираємо дворежимну!
Коли все підключено і працює, беремо наші 10 -контактні реле з 1частини, і врізаємо в проводку за такою схемою:

схема підключення реле

На живу це виглядає так:

врізання реле в проводку задніх дверей
.
На задніх дверях через те, що є 2 частини проводки, довелосяпідключатися біля самого роз'єму.Можна так само розрізати провідбіля світлодіода але так погано з естетичної точки зору) Проводи, що йдуть на підсвічування низу дверей обов'язково перевіртеполярність, при правильному виборі ви почуєте клацання реле, Уплафоні підсвічування низу дверей стоїть діод, з-за ньогодоводиться методом тику вибирати полярність підключення .
Далі всю проводку замотуємо тканинною ізолентою і отримуємо як іззаводу, реле навіть не особливо видно, таке воно маленьке)
водійські двері фінал
ПП двері фінал< Завжди чую про поламані кліпси при знятті картдверей, я вже збився скільки разів їх знімав і все ще цілі іпрацюють. Для вас мій лайфхак:берете лопатку з вирізом, нагріваєтеїї і вирівнюєте ось так:і коли знизу повернули болти злегкапальцями відгинає карту і знизу-вгору по черзі цієї рівної лопаткоюпотрапляєте прямо в кліпсу і вона сама розстібається, все! Ще жоднакліпса не постраждала; ) І ще 1 рада з урізання проводів. Мені йогопоказав все той же електрик з офдилера)
наприклад, у нас йде провід підсвічування низу дверей. Знімаємо знього ізоляцію, потім шилом розсовуємо жили навпіл, в щілину, щоутворилася, продаємо провід від реле і обвиваємо навколо, потім вжепаяємо і ізолюємо). Якщо будуть питання, не соромтеся; )
