8.ГАЗ 69 Епоха СРСР : Відновлення електропроводки

Добрий день!

Продовжуючи тему мого попереднього БП №3, оптимістично продовживколупати проводку. b>

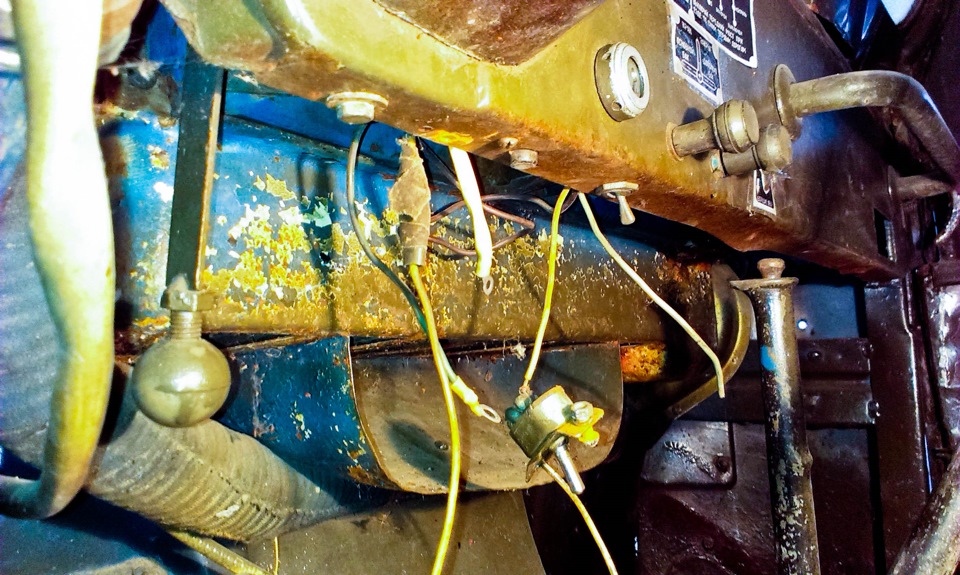

1.Словами не описати те, що там колупається.Апогеєм стало місце іззапобіжниками.Тут підвели все через (зрозуміли що) і то не в попад, а потім тупо зафарбували зеленим хакі все, що було навколо))) умене немає слів… :) Повз це тумблер на включення фарошукачавиявився неоригінальним :((, він аж на 6 контактів… бовтаєтьсявнизу на фото — я його викрутив.
< /p>

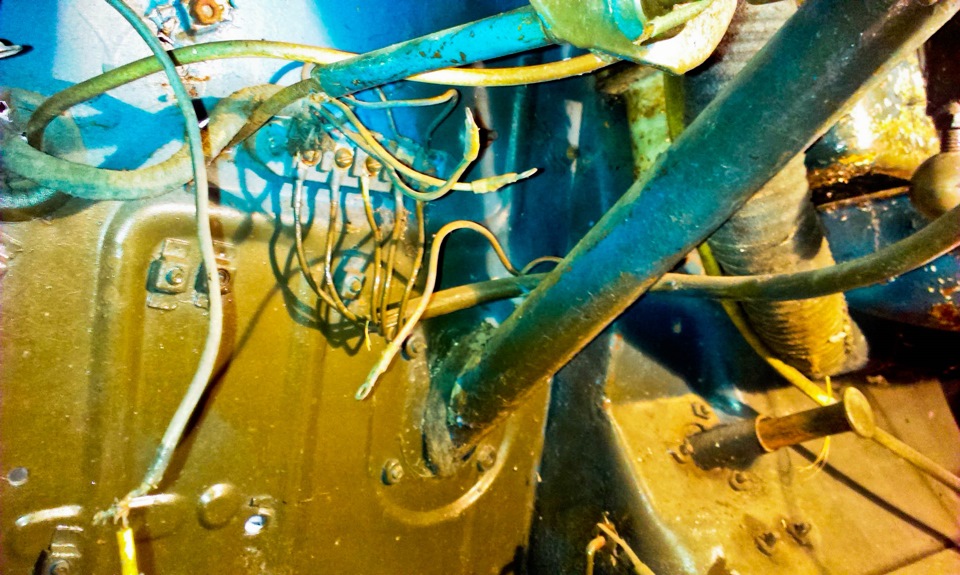

2.Наступний момент, це незрозумілий клемникнад рульовою колонкою… Як не дивно там клемник на 5 контактів 0_0 ятипу переглядаю електросхему ... Де там таке? Дякуюc-kondr Що дивиться за мною і моїми постами, як замаленьким.Тут я оплашався ... Я дивився в схему для раннього ГАЗ69. 5 клем з вимикача поворотів (для пізньої версії ГАЗ 69)

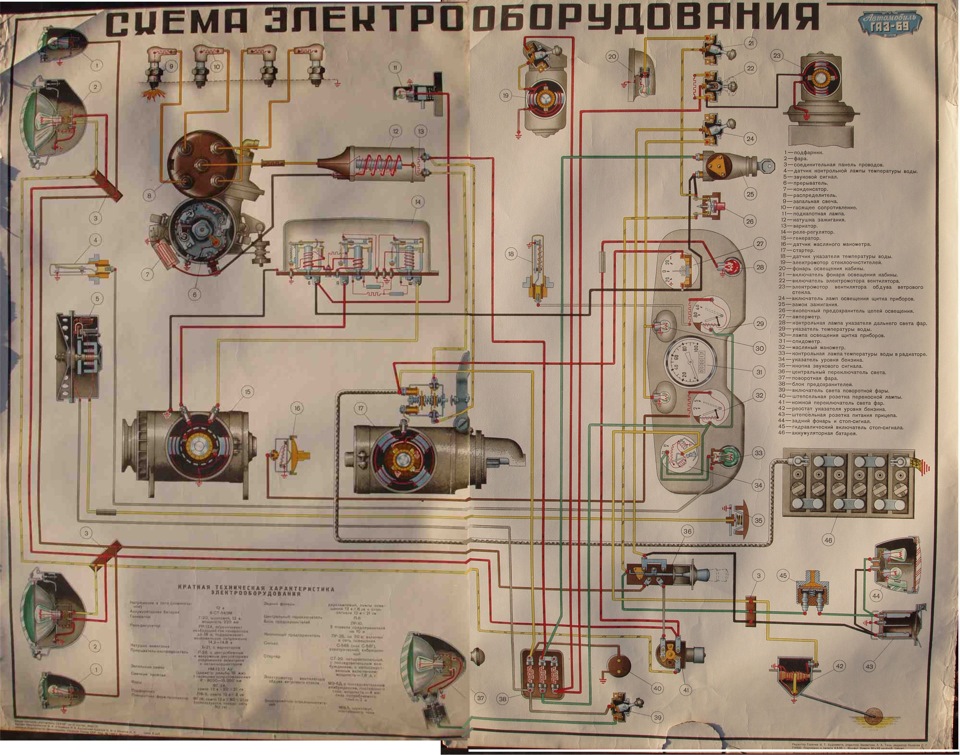

Електро схема ГАЗ 69 для раннього випуску

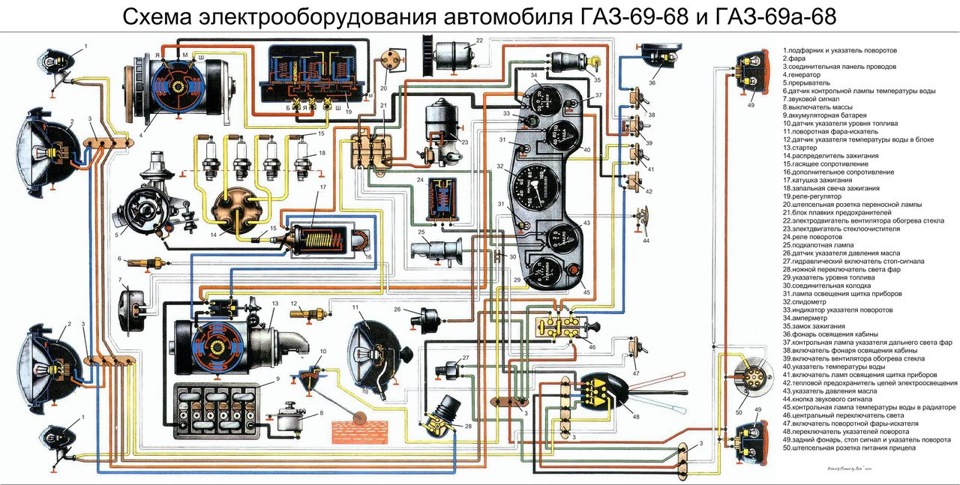

Електро схема ГАЗ 69 для пізнього випуску - мій варіант, так якмашина 1968р.

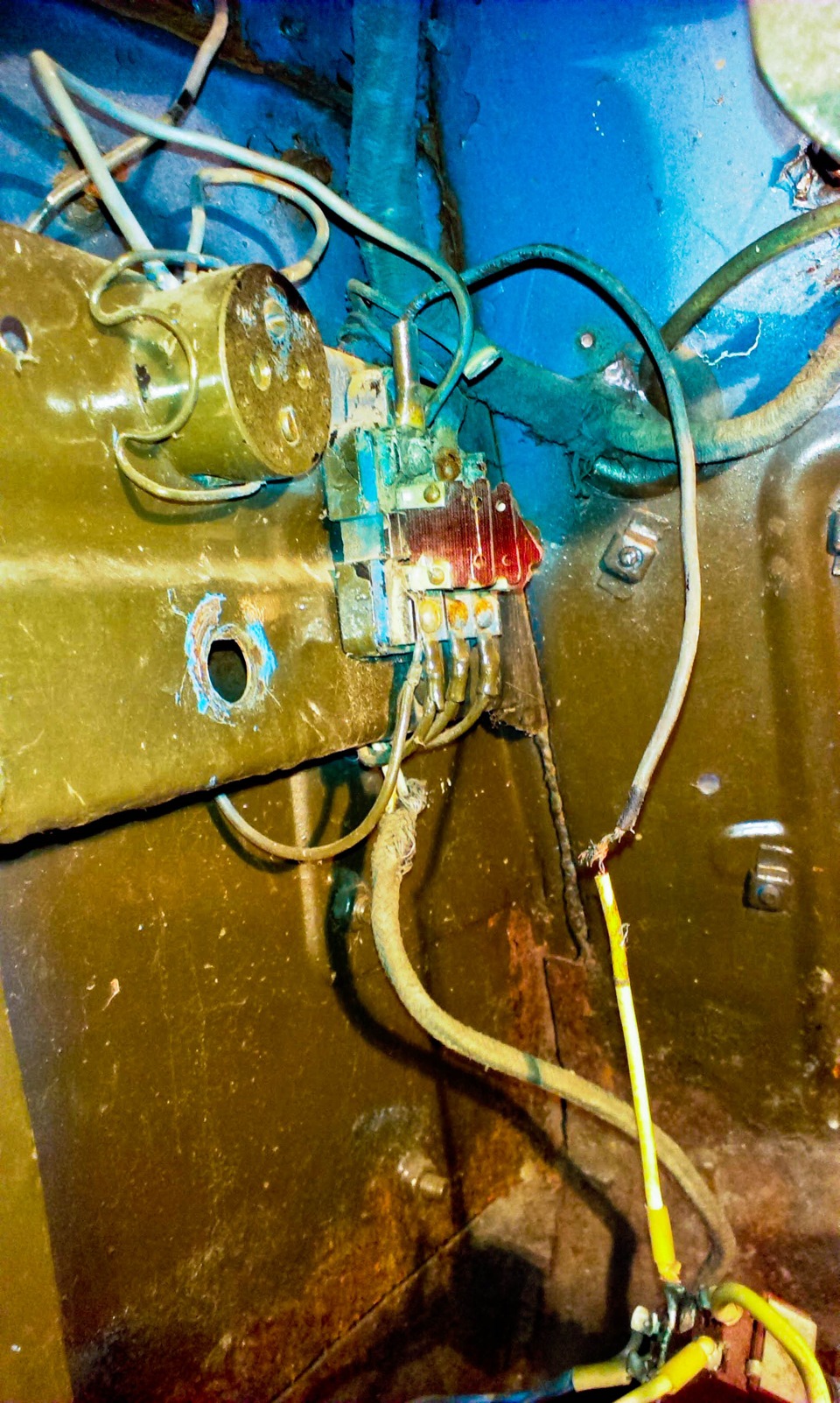

3.Ці 5 проводів виходять із покажчика приладів! :))) Я разитри промацав руками.
Буду вдячний за Ваші фотографії порядку або посилання на фотографіїщо діється під торпедою. Не бачачи початкового. Важко уявити як цебуло правильно. 4. Продовжив ревізію під торпедою ... Виявив нашланги для омивача. А омивачів ГАЗ 69 не мав. Тепер стає зрозуміло, навіщо там ще одна кнопка… Ще не викрутив, але їх на викид…

Відкрутив непотрібну кнопку на омивачі скла — неоригінал. Зновуклемники… Переглядатиму, що для моєї пізнішої версіїактуально.
Виявив під капотом:
2 штуки на 4 клеми.<
Клемник на три контакти
Плюс, над рульовою колонкою ще один клемник на 5 контактів — засхемою так і має бути.
Ніби рідні

До речі, бензонасос рідний, ні?

Вид справою сторони, по ходу автомобіля. До речі, бензонасосрідний, ні?
Скрізь чотири клемники.

Дуже потрібні фото — оригінальної проводки, як всерозташовувалося тощо… Якщо є можливість відфоторгафувати, будьласка. b>

Рідні клемники залишилися. Вони досить мініатюрні та дужеакуратні.

Рідні клемники біля бабини (котушки)
Рідні клемники біля бабини (котушки)

Дивно те, що навіть сигнал був відключений!

b> Мені не дає спокою питання — за чим? 6.Сподіваюся, хочплафон освітлення салону рідний? Де він має висіти? Поцентру чи збоку салону? Плафон освітлення салону Успіху! Будутьпитання — звертайтесь!
