Особистий досвід з світлодіодних стрічок ч.2

Розсаджу як припаяти дроти до контактів світлодіодної стрічки тастворити «плитки» зі стрічок:Для паяння знадоблятьсямінімум:паяльник 25Вт, набір для паяння {каніфоль + жир + припій} ікілька запасних припоїв {все це є в радіо-магазині}

Поняття пайки:
— Припій - легкоплавкий метал, який плавиться паяльником і врідкому стані обволікає матеріали, що спаюються, потімохолоджується - твердне - утворюється нероз'ємне з'єднання
- Каніфоль, жир та ін. - використовується для очищення від оксидіврідкого припою на паяльнику {потрібно занурювати перед кожноюдією}
— Лудіння {залудити} – нанесення на частину дроту без ізоляції{мідні жили} тонкого шару припою {полегшує потім припаювання, такожзастосовується для фіксації скручених жил проводів}

Базовий алгоритм паяння:паяльник - у каніфоль - у припій - уканіфоль - лудіння/паяння.

>

Створення «плитки» зі світлодіодних стрічок та алгоритм паяння:

Підготовка:

< - Нарізати кілька шматків дроту довжиною по 100мм, длязапасу. Для з'єднання між собою великої кількості (більше 4-х)світлодіодних стрічок я використовую дуже тонкий багатожильний«військовий» провід, який дуже гнучкий.
— Видалити 5мм ізоляції з одного та 15мм з іншого боку проводів

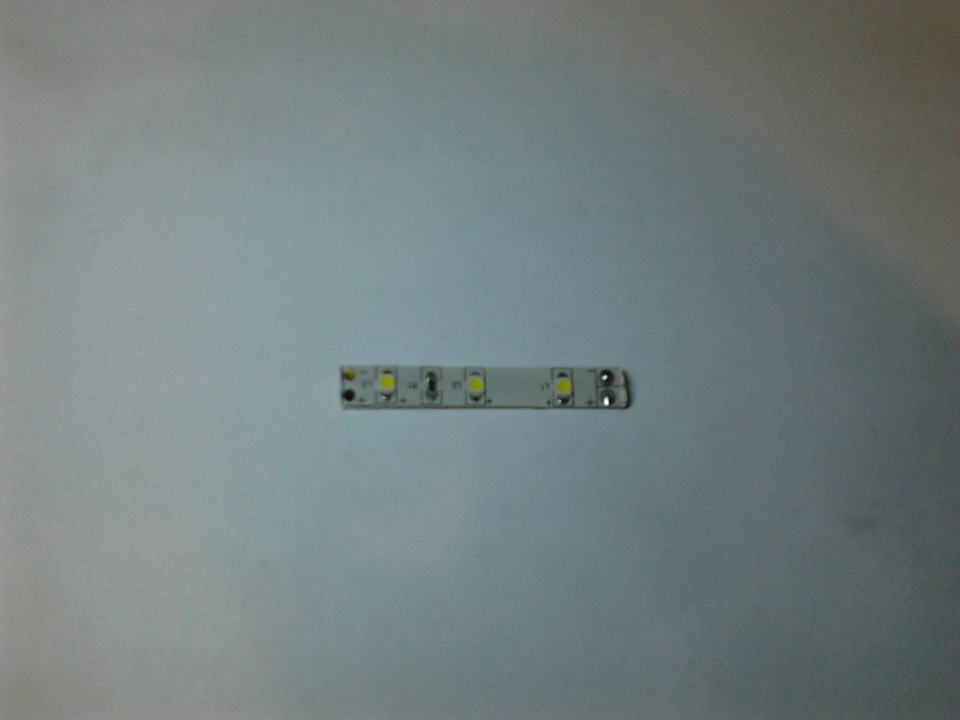

— Нарізати {по лінії розрізу між точками контактів} світлодіодністрічки шматками потрібної довжини
— Щоб потім не заплутатися -> згрупувати за полярностямиконтактів {I+-I+-I+-I+-I+-I …} та запам'ятати необхідні країстрічок, до яких потрібно буде припаювати контакти.

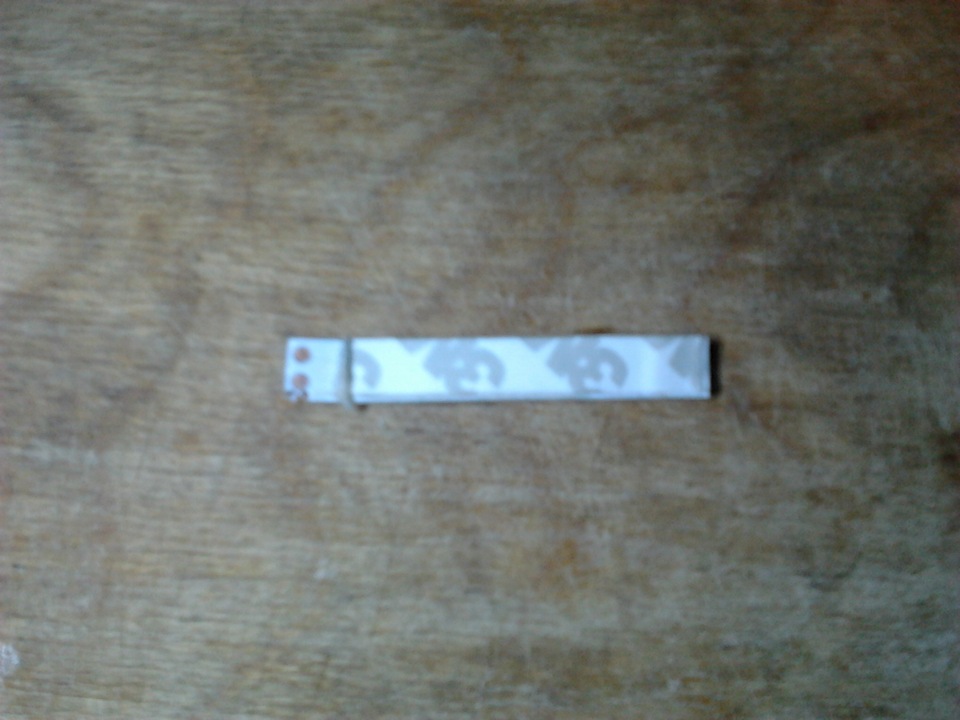

— З одного краю зворотного боку кожного шматка стрічки видалити по10 мм захисного паперу та клейкого шару {відкрити контакти}
— Злегка пошкрябати контакти лезом або ножем {краще паятися}

Пайка та складання:<

— Нагріти паяльник

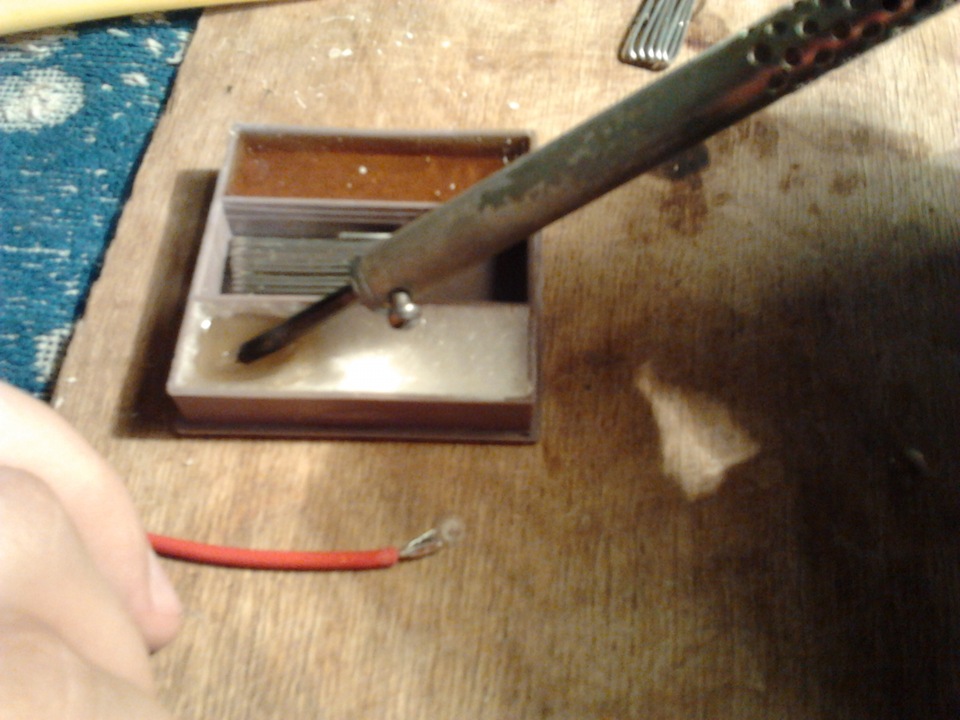

— Паяльником розтопити жир {на мою думку, жир краще за каніфолі}зробити калюжку {для зручності}
> — Занурити в калюжку жиру провід кінцем без 5мм ізоляції

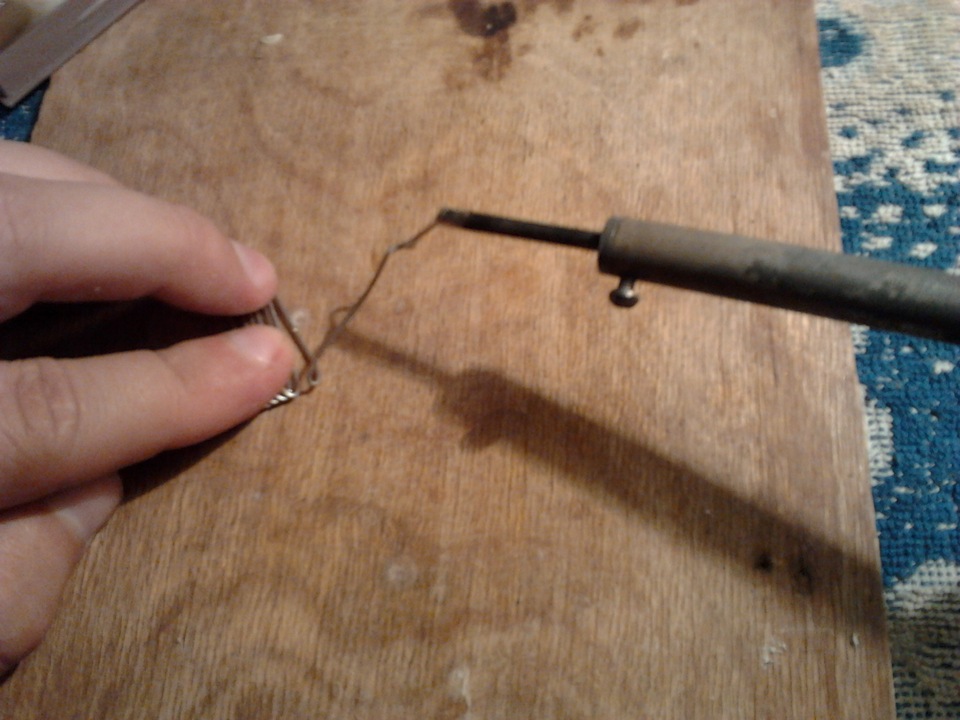

— Жалом паяльника розтопити і захопити припій {можна побільше}-> занурити в калюжку жиру -> залудити ту частину дроту, якузанурювали в жир.
— Жалом паяльника розтопити і захопити припій -> добре зануритив калюжку жиру -> відразу притиснути жало {плоскою поверхнеюжала паралельно поверхні контакту, а не гострим кутом} до кружечкаконтакту світлодіодної стрічки -> порахувати до 3-х {2-3сек.}-> прибрати жало.Повинна вийти напівсфера з припою {якщо невдалося -> зачистити контакт лезом/ножем і повторити спробу, взявши, якщо треба, трохи більше припою, довше потримавши в жирі, порахувати до 4-х і т.Д. — Виконати ці операції з усіма проводамита стрічками

— Розташувати провід уздовж стрічки -> поєднати залужену частинудроту та напівсферу припою на контакті -> жалом паяльникарозтопити і захопити припій -> добре занурити в калюжку жиру-> відразу притиснути жалом провід до контакту -> через 1сек.різко прибрати. Частина дроту без ізоляції повинна опинитисявсередині півсфери припою. — Аналогічно припаяти всі дроти. Пополярностям {проводу "+" в один джгут, "-" -в інший} -> скрутитичастини без ізоляції -> занурити в жир -> залудити -> заклепати в контакти {«тата-мами»} -> заізолювати термозбіжноютрубкою
— Згрупувати та вирівняти по світлодіодам у ряди -> скріпити ізамотати прозорим скотчем. Вийдуть готові «плитки» потрібнихрозмірів, які можна використовувати де потрібно. Я, наприклад, зробив:«лампочки» у ліхтарі та плафони, пару переносок, простіпідсвічування. Для збереження функціональності ліхтарів зробивперехідники зі стандартних автомобільних лампочок на 5Вт. Легкоповернути всі лампочки на місце}:

— Загорнув лампочку в багатошарову газету {від осколків}
— Розбив скляну оболонку
<
— Плоскогубцями розкришив залишки виступаючих осколків скла
— Видалив спіраль
— Припаяв до кожного вусика, що залишився, по дроту
— Заізолював термозбіжною трубкою вусики
— Закріпив контакти та заізолював.

У комплекті з «плитками» зі світлодіодних стрічок — вийшли«лампочки» в задні ліхтарі, і передні габарити {в передніповоротники вставити поки не можна через великий опір -> швидкоблимають, як при лампочці, що перегоріла}.
"}
