Вирішив зробити щось типу центрального замку — замки у всіх дверяхз електроприводами під сигналізацію та спец. Кнопку в салоні тапереробленими тягами для ручного відкриття/закриття.
Для виготовлення тяг від метрової шпильки М5 відрізав кілька частинприблизно по 20 см кожна.У процесі монтажу за місцем нагвинтивгайки, шайби, зняв нижню тягу (дроту), зігнув її і тягуелектроприводу за місцем. Вирізав ділянки в ущільнювачі дверей Міжшайбами помістив півкільця додаткових тяг і затиснув гайками, залишивши невеликий люфт, щоб не клинило шпильку від перекосу. Блокреле розмістив у ніші за бічною панеллю, розміщеною в ногахпереднього пасажира. Для складання блоку з реле для управлінняелектроприводами - використовував мініатюрні 5-ти контактні реле12В. Вони менші і тихіші за звичайні автомобільні. Через додатковукнопку в салоні (від склопідйомника), що дублює сигнали – про всяквипадок до проводів сигналу від блоку сигналізації припаяв діоди, щоб «+» від кнопки не пішов у блок.

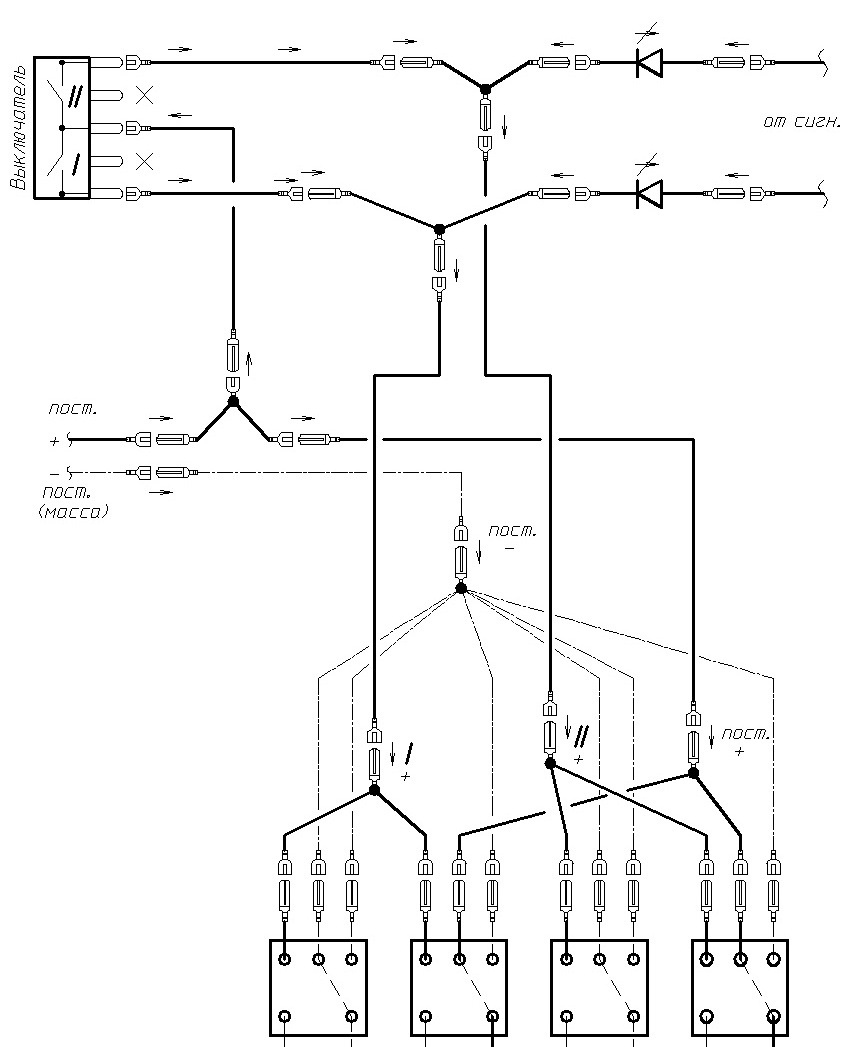

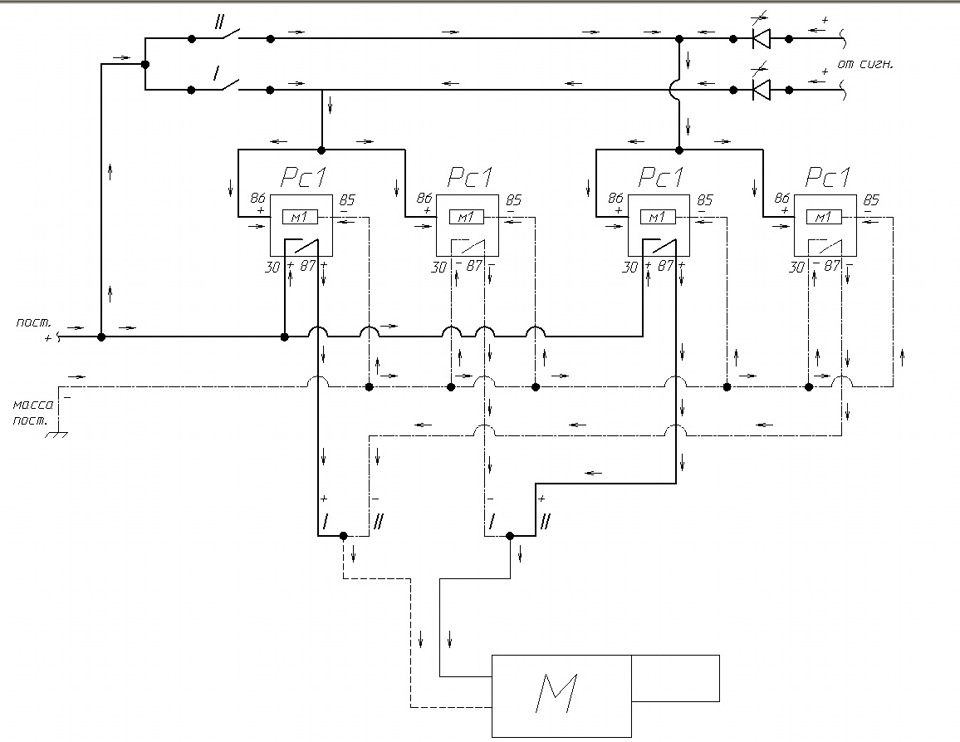

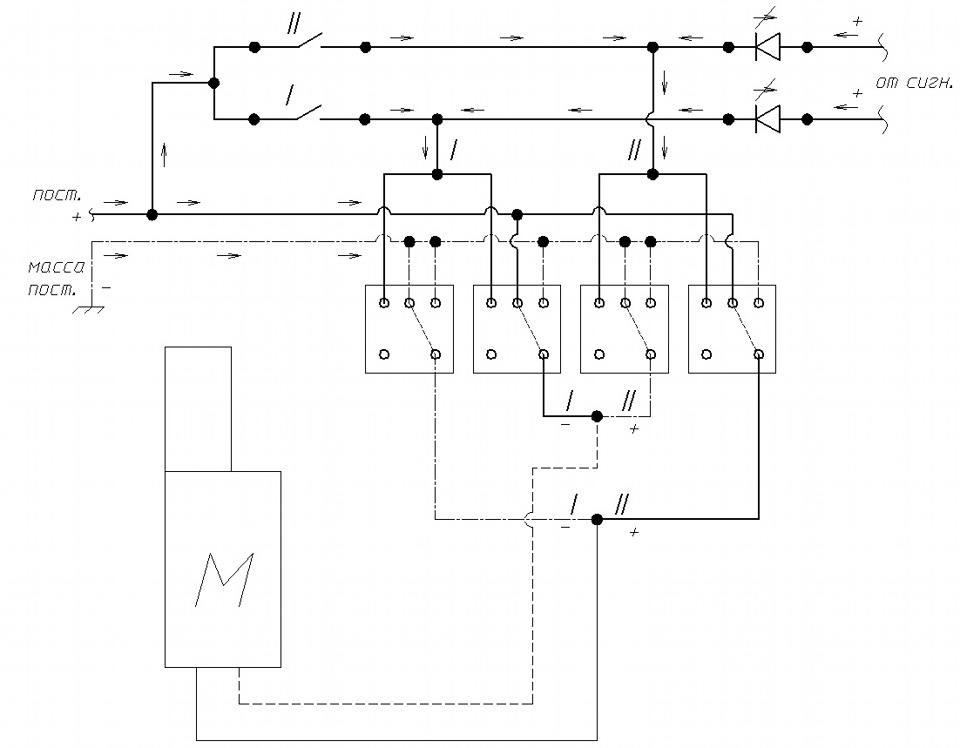

За третьою схемою можна оцінити мінімальну кількість необхіднихконтактів (реально знадобилося набагато більше.) Схема зізвичайними реле Схема з 5-ти контактними реле Верхня частина як бимонтажної схеми

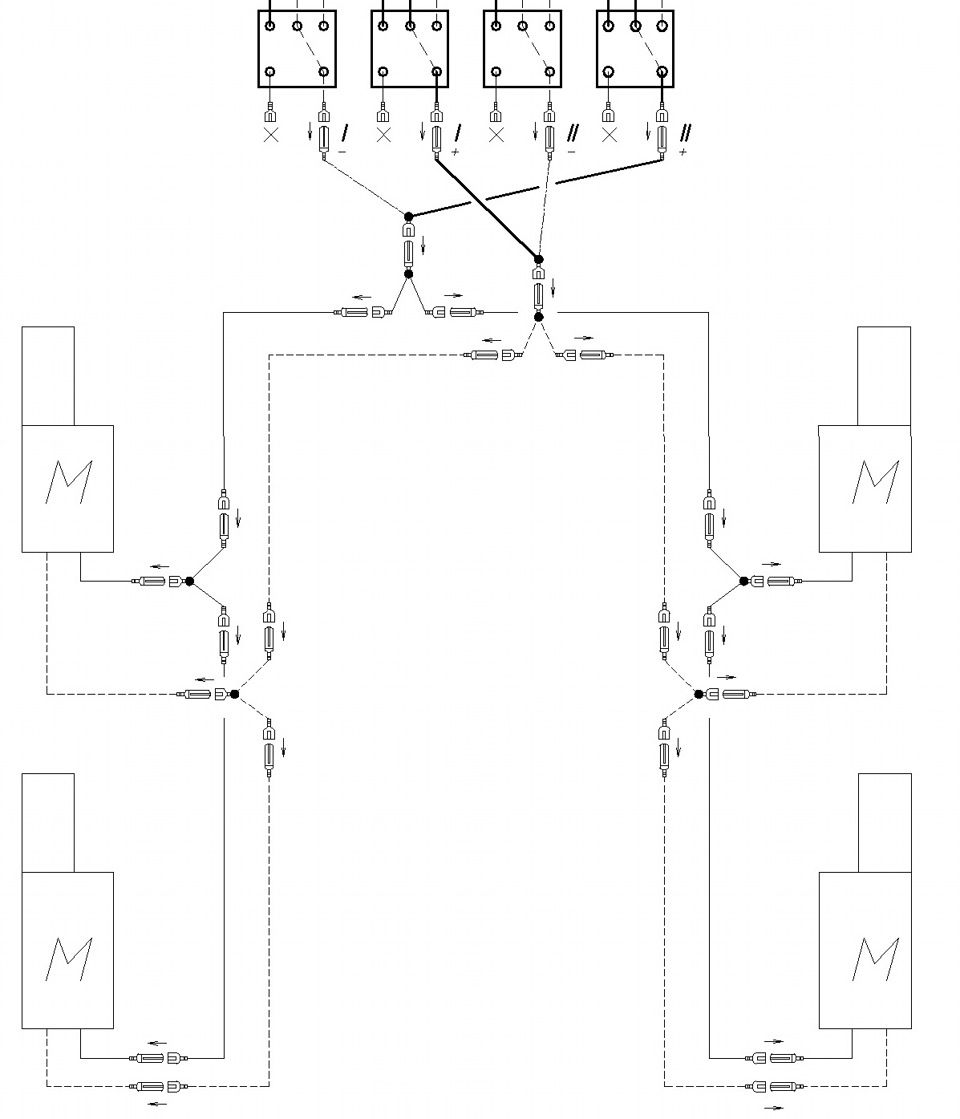

Нижня частина як би монтажної схеми
Мініатюрні реле з припаяними контактами

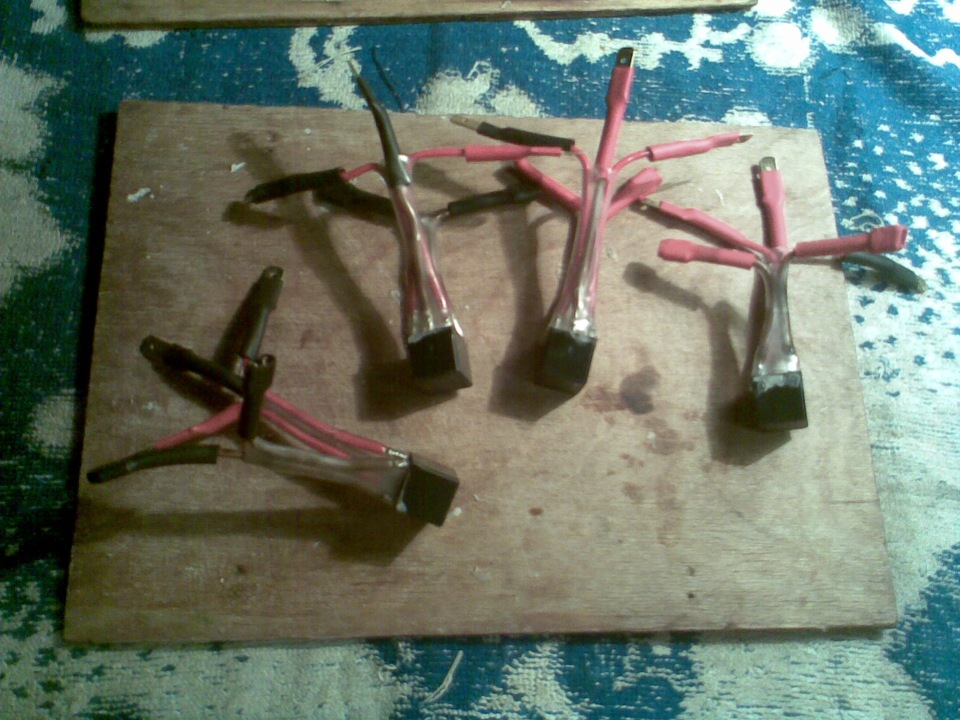

Мініатюрні реле склеєні ізолентою в блок
діоди
Нова тяга зі шпильки М5 з гайками, шайбами, наконечником татермоусадок
Зігнута тяга для електроприводу
Знята з замку і зігнута тяга.Нижню частину краще зігнути півкільцемі дотиснути плоскогубцями при установці. Простіше
Довелося трохи сточити наконечник
Кнопка в салоні (від склопідйомника)
Коментарі4
Якщо чесно мені і самому ці штирі, що стирчать, не подобаються (вид псують), але вони потрібні для дублювання, а отже мого спокою. ось недавно окислилися контакти на амперметрі і різко з 12 запобіжників залишилися тільки 3 з напругою (див. електросхе...
А якщо не секрет навіщо таке робити? Навпаки добре коли цих тяг немає, якщо скло розіб'ють, то двері все одно не відчиниш, я собі навпаки поприбирав всі замки всі тяжкі щоб відкрити ключем або банальним розбиттям скла відкрити двері не вийшло б... Ім...
Щоб не вилазити через вікна, якщо накриється електрика. А якщо розіб'ють скло, толку тоді від дверей?
Кожному своє, на колір фломастери всі різні ... Але мені не подобається. (без образ, це моя думка) не звертай увагу ...
