Штатна музика ЗАЗ 968М

**/
Торкнусь ще раз теми музики для Запорожців. Тому що тема не докінця розкрита, і дещо довелося збирати по крихтах. Далі розмовайтиме про "стік" І так, відкриваємо знову книгу "автомобілі ЗАЗ968М і модифікації" за 1991 рік.
p>
На сторінці 156 читаємо наступне:
До автомобіля додаються радіоприймач «Уралавто-2», динамік зекранною дошкою, телескопічна антена і три гвинти самонарізнихМ5х12 для кріплення екранної дошки динаміка та кожуха радіоприймачаМонтаж — радіоприймача та динаміка проводиться відповідно довказівок посібника з його експлуатації, що додаєтьсязаводом-виробником.

> В інструкції до Урал-авто-2 йдуть 2 інструкції змонтажу.Залежить від типу динаміка, що йде в комплекті.Давайтерозглянемо обидва.

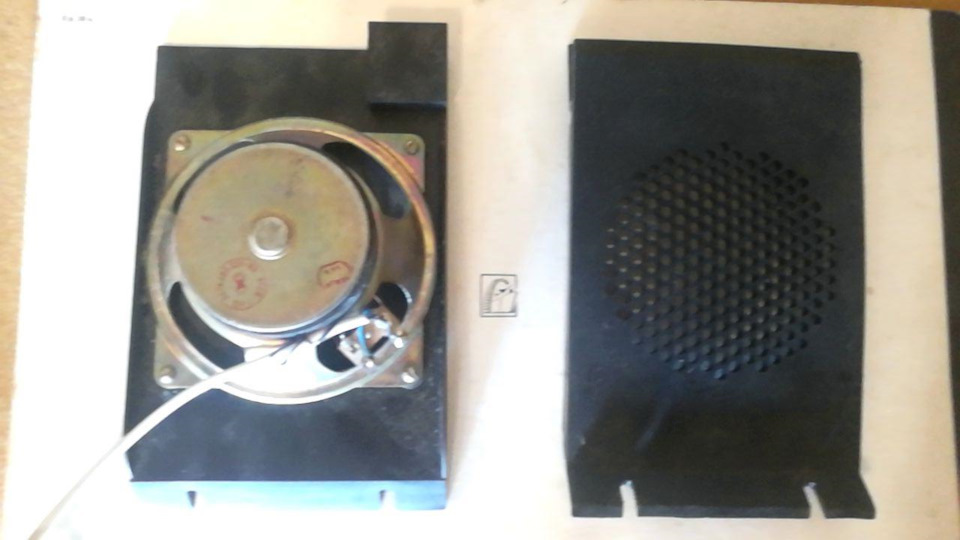

Варіант 1 :Динамік 5ГДШ з екранною дошкою.

Динамік 5ГДШ з екранною дошкою. -авто-2»

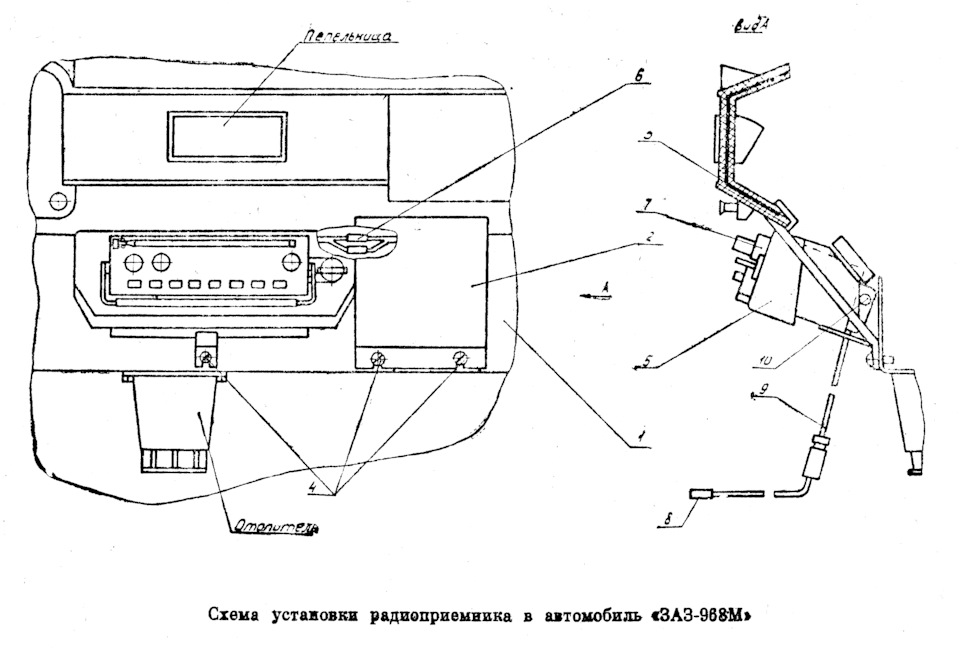

Варіант 1

1. Просвердлити в передньому щиті поз. 1 у зазначених місцях триотвори Ø 3, 8 дотримуючись обережності, щоб уникнути пошкодженнятрубопроводу, розташованого за щитом передка.
2. Встановити гучномовець. Зафіксувати одну сторону відбивної дошкив панелі приладу, а іншу сторону закріпити двома гвинтами М5х12, щосамонарізають, з комплекту автомобіля.
3. Протягнути антенний кабель поз. 10 касети підвіски поз. 5 надвстановленим гучномовцем, потім за ящиком рукавички в правий кутпанелі приладів поз. 3 вставити штекер кабелю в гніздо антениАР-105 та закріпити накидною гайкою.
4. З'єднати касету підвіски з гучномовцем (гр) поз. 2 за допомогоюроз'єму поз. 6.
5. Встановити касету підвіски разом із радіоприймачем поз. 7, дляцього закріпити її верхню частину в панелі приладів між лицьовоюкришкою та косинцями, а нижню частину через кронштейн самонарізнимгвинтом М5х12 поз. 4 до щитка передка.
6. До автомобіля прикладається антена АР-105, що має внизуважіль для початкового підйому верхнього стрижня. Установку антенипроводити на панелі даху, виконати отвір Ø 16, 5 за розміткою таспособом, зазначеним у «Посібнику з експлуатації автомобіляЗАЗ-968М». Перед встановленням антени кронштейн кріплення їїнижнього кінця загнути убік, протилежний важіль початкового підйомуверхнього стрижня і вирівняти кутову його частину, потім відвернутипластмасову та металеву гайки, зняти прокладки та встановити антенутаким чином, щоб рукоятка була паралельна бризковику. Длязабезпечення герметичності місця з'єднання прокласти гумовіпрокладки (з комплекту автомобіля) усередині кузова з губчастоїгуми, зовні клиноподібну прокладку, маючи її таким чином, щобвибрати кривизну кузова. Низ антени закріпити до бризковика черезвідігнутий кронштейн гвинтом, що самонарізає, М5х12 з комплектуавтомобіля, для чого попередньо в бризковику, не знімаючи гумовогокилимка, просвердлити отвір Ø 3, 8 мм.
7. Під'єднати гніздо поз. 8 дроти живлення поз. 9 до клеми INTзамку запалювання.

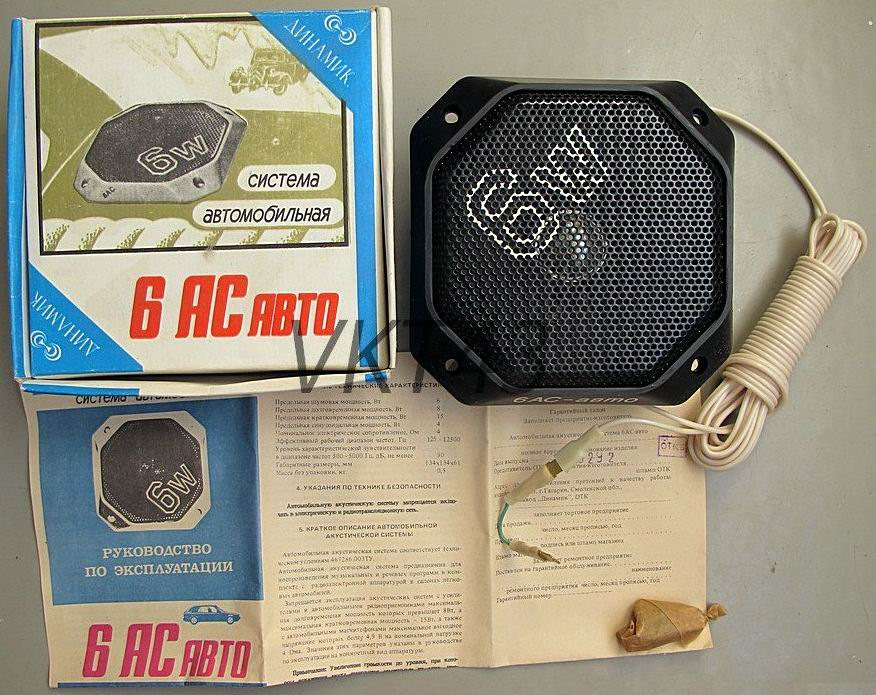

Варіант 2:Автомобільна акустична система "6АС-авто"
< /p>
Автомобільна акустична система 6АС-авто

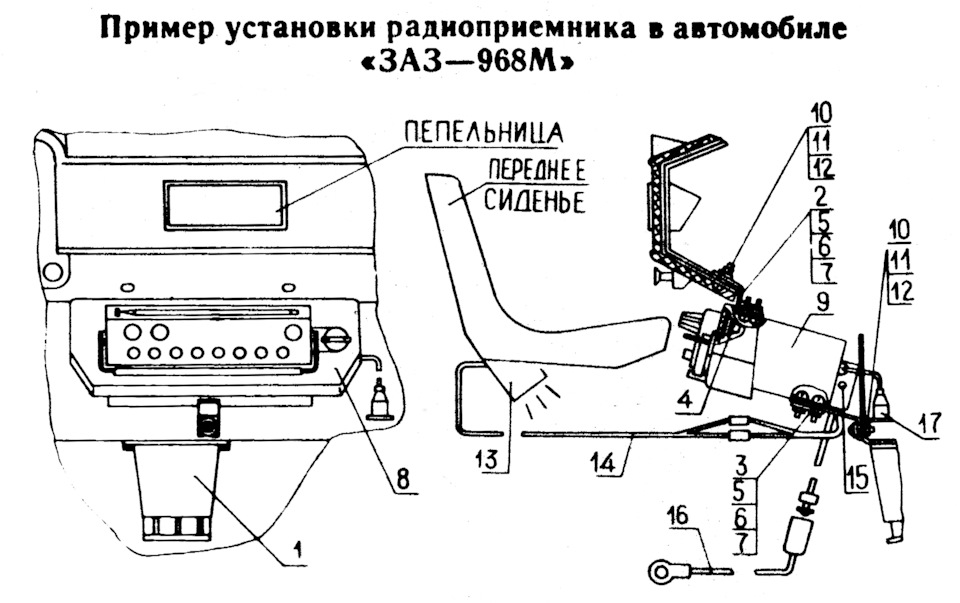

УСТАНОВКА В АВТОМОБІЛЬ «3АЗ-968М».

>

Для встановлення радіоприймача в автомобіль необхідно:

Варіант 2

1. Закріпити передні косинці поз. 2 та задній косинець поз. 3 накасеті поз. 9 за допомогою гвинтів М3х6 поз. 5, гайок МОЗ поз. 6 ташайб Ø3 поз. 7.
2. Встановити декоративну кришку поз. 8 на касету поз. 9 задопомогою спец шайб поз. 4.
3. Розмістити та просвердлити два отвори в панелі приладів та одинотвір у перегородці між салоном та двигуном автомобіля(? ) Ø4, 5мм.
4. Демонтувати обігрівач поз. 1.
5. Встановити та закріпити касету згідно малюнку за допомогоюгвинтів М4х20 поз. 10, гайок М4 поз. 11 та шайб Ø4 поз. 12.
6. Встановити обігрівач поз. 1.
7. Від'єднати блок живлення від радіоприймача.
8. У вимкненому стані вставити радіоприймач до касети до упору тазакрити замок.
9. Гучномовець решіткою у бік передньої панелі закріпити дротянимискріпками до пружин сидіння водія (для автомобіля ВАЗ – біляпередньої його кромки, для ЗАЗ – біля задньої, за пристроємповороту сидіння). Між гучномовцем та сидінням встановитипрокладку, вирізану з пакувальної тари або іншого підручногоматеріалу. Перед початком експлуатації перевірити відсутністьторкання корпусом гучномовця підлоги автомобіля. Рекомендованаустановка забезпечує найкращу якість звучання та надійність роботигучномовця.
10. Гучномовець під'єднати до радіоприймача з'єднувальним шнуромпоз. 14. Шнур протягнути під килимком.
11. Підключити провід живлення поз. 16 до «+» бортової мережі.
12. Під'єднати антеним кабелем антену до радіо через гніздо поз.15, відповідно до рекомендацій посібника з експлуатації на антенуконкретного типу.
13. Поз.17 — кабель із гніздом для магнітофона на відтворення. Зкріпленням визначилися. Мене більше цікавило питання:яка антенавстановлювалася штатно? В інструкціях вище, згадувалася антенаАР-105. У книзі ми знаходимо ще 3 типи антен:Запчастини нафото:AP108 Для встановлення антени на панелі даху з правого боку походу автомобіля необхідно зробити отвір Ø 26 -27 мм, якщоприкладена антена АР-108 (I), Ø 14, 5 мм, якщо прикладенаантена 15.7903 (III), або Ø 16, 5 мм якщо у Вас антеннаАР-105.
Намітте олівцем дві лінії, паралельні — сторонам даху, навідстані 40 і 40 мм для антени АР-108, 35 та 55 мм — для15.7903. Для захисту лакофарбового покриття від пошкодженняінструментом рекомендується на ділянку панелі прикріпити гумовимклеєм щільний папір і на ньому розмітити контур отвору.Допускається відхилення координати отвору від зазначених величин на1, 5—2 мм. Потім накерніть центр і свердлами різного діаметрудоведіть його до 10— 12 мм. За допомогою круглого або напівкруглогонапилка розпиляйте отвір до нанесеного контуру. Зніміть папір, очистіть поверхню від клею тампоном, змоченим у бензині, а країотвору зафарбуйте. Установку антени АР-108< /b> Виконуйте внаступній послідовності:
— відкрутіть гайку 3 і зніміть її зі стрижнів 2;
— зніміть шайбу 4, клини 5, підкладку 6 і прокладку 7; >
— заведіть антену в отвір з тильного боку кузова до упору сектора 9 (при цьому різьбова частина корпусу 10 повинна вийти назовні);
— встановіть прокладку 7, підкладку 6, клини 9, шайбу 4 і навернітьгайку 3 на два-чотири обороти;
— встановіть антену вертикально і, утримуючи її в цьому положенніобертанням клинів 5, встановіть верхній клин так, щоб йогоповерхня, на яку спирається шайба 4, була перпендикулярна осіантени;
— остаточно загорніть гайку 3, не порушуючи при цьому вертикальногоположення антени. > 15.7903 відверніть гайку 12, клин 13 іпрокладку 14. Заведіть антену в отвір з тильного боку кузова і, зорієнтувавши її по нахилу панелі, встановіть прокладку та клин, загорніть гайку.

У робочому положенні три стрижні антени повинні бути висунутівгору до упору.
Для цього необхідно вставити ключ 1 в фігурний отвір кнопки стрижня2, повернути його на 90° і витягнути стрижень на 2—5 см, а далі —вручну.
Прибирають антену натисканням стрижнів униз до упору.

Після встановлення антени її кабель підключіть в антенне гніздов корпусі касети радіоприймача, а провід «маси» на антені АР-108проведіть над правою розпіркою панелі приладів і приєднайте йогопід гвинт кріплення розпірки до кузова.

У зв'язку із встановленням радіоприймача патрон переносної лампи— на лівій розпірці панелі приладів.
< /p>

Крім зазначених вище антен, до автомобіля може бути прикладенаантена АТ-ІЖ (II) з трьома гвинтами М5x25, що самонарізають, для її кріплення.

Установку антени слід проводити тільки на правій стійці панелідаху, виконавши три отвори Ø 8 мм і один отвір Ø 11 мм закоординатами (див. Мал. Вище II), взявши за початок відліку кутовуточку жолобка. Антенний кабель провести через:отвір діаметра 11 ммвниз по стійці, потім над верхньою частиною ящика рукавички, надвстановленим гучномовцем і під'єднати до гнізда в касетірадіоприймача. Антени АР-108.

Встановити виступи кронштейнів в отвір Ø 8 мм і, притиснувши їхдо стійки, щільно загорнути гвинти. >

У Книзі за 1989 рік, є така примітка:

З антенами розібралися. Підсумуємо:
У крило:
— АР-105
— АР-108
— 15.7903
Стійка даху:
— АТ- ІЖ
АТ-ІЖ-01
На Запоріжці рекомендують її встановлювати на праву стійку. Щезустрічав інформацію, що приймачі працюють з перешкодами. Вінструкції до приймача є інформація і про це:Ваш приймач додатковокомплектується резистором, що служить для придушення перешкод прироботі в автомобілі, і гумовим ковпачком. Резистор встановлюється укришці розподільника запалювання на центральному виведенні.
Резистор

Для установки резистора необхідно при непрацюючому двигуніпровід високої напруги (1), що йде до свічки, витягти з кришкирозподільника запалювання (2), встановити в кришку резистор (3) і вотвір резистора під'єднати провід високої напруги. При установцірезистора необхідно замінити короткий — гумовий ковпачок (4), встановлений на дроті, більш довгий, прикладений до радіоприймача.Установка перешкододавлюючого резистора не впливає на роботудвигуна. На цьому поки що все. Інформацію можу доповнювати.
