Перед заміною генератора треба переконається, що ваш Gatewayпідтримує LIN. У мене 7N0 907 530 AA, HH41 дві LIN-шини.
<
Гейтвеї 7N0 по залізу діляться на 4 типи і відрізняються розпаянимиелементами на платі:
1. HH42, HH47, HH52, HH57
підтримує лише 5 основних CAN-шин
2. HH43, HH48, HH53, HH58
додана LIN-шина LIN1
3. HH40, HH45, HH50, HH55
додано дві LIN-шини LIN1 і LIN2
4. HH41, HH46, HH51, HH56
додано дві LIN-шини LIN1 і LIN2 і додано розширену шину CAN(Extended).
LIN1 — використовується для підключення генератора та клемиконтролю АКБ.
LIN2 — для блоку керування панорамним дахом та годинником у B7.
Більше детально https://megadriver.org/logbooks
Якщо ваш Gateway не підтримує LIN його потрібно замінити.

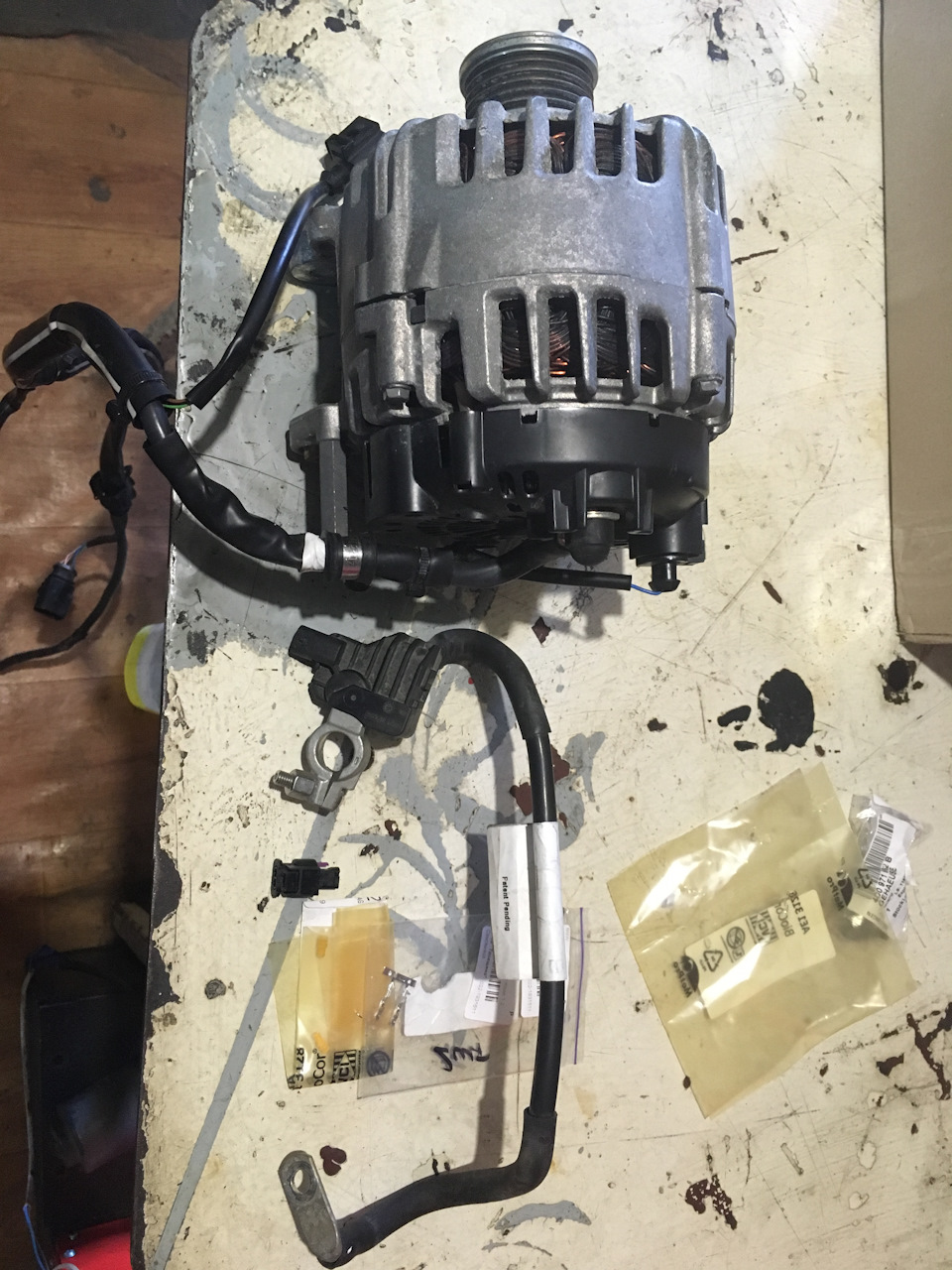

Для заміни генератора нам знадобиться:
1K0 915 181H — Провід Маси
4H0 973 702A — роз'єм для дроту маси
12527545852 — пін 2 шт. (або 000 979 034E - провід під роз'єм)
4D0 971 992B - роз'єм для Генератора
3C0 972 741 - ущільнювальні гумки 2 шт.
1K0971913 захисна кришечка на мінусову клему (не обов'язково)
06J 903 023K (для TSI) - генератор на 180А з керуванням по LINшині

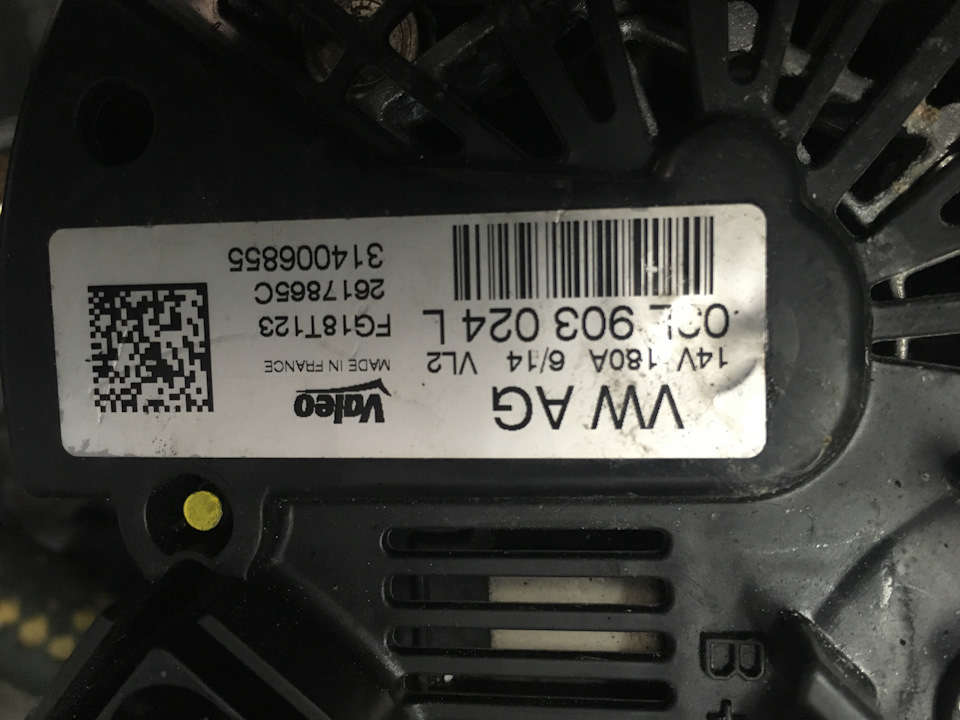

03L 903 024L (для TDI) - генератор на 180А з управлінням по LINшині
Генератори для TSI і TDI відрізняються кріпленнями! />
Contitech 6PK1070
Натяжний ролик ременя навісного обладнання
038903315AN
Ina 534 0164 10

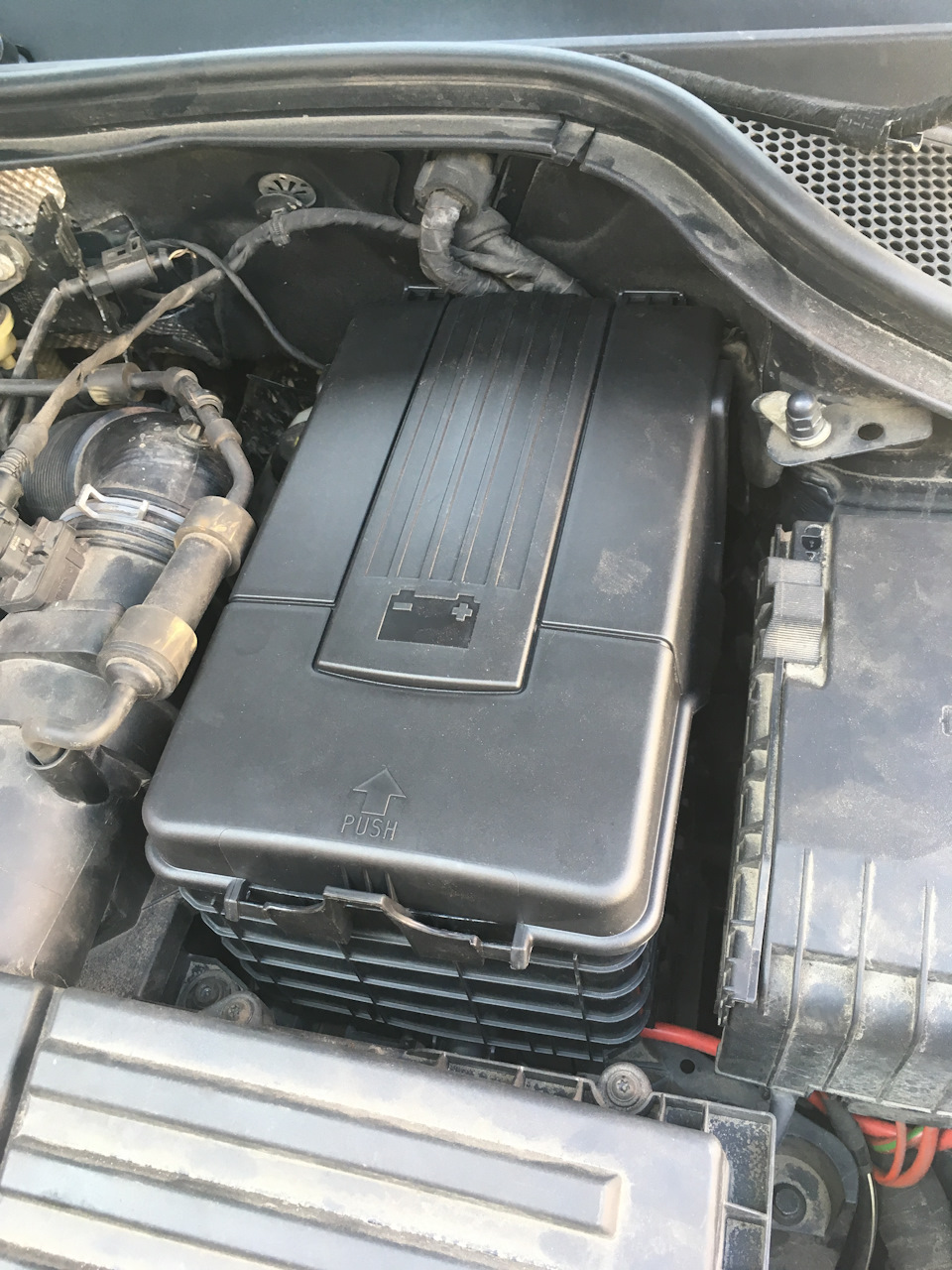

Пластиковий короб АКБ:
3C0915336A
3C0915335
3C0915443A

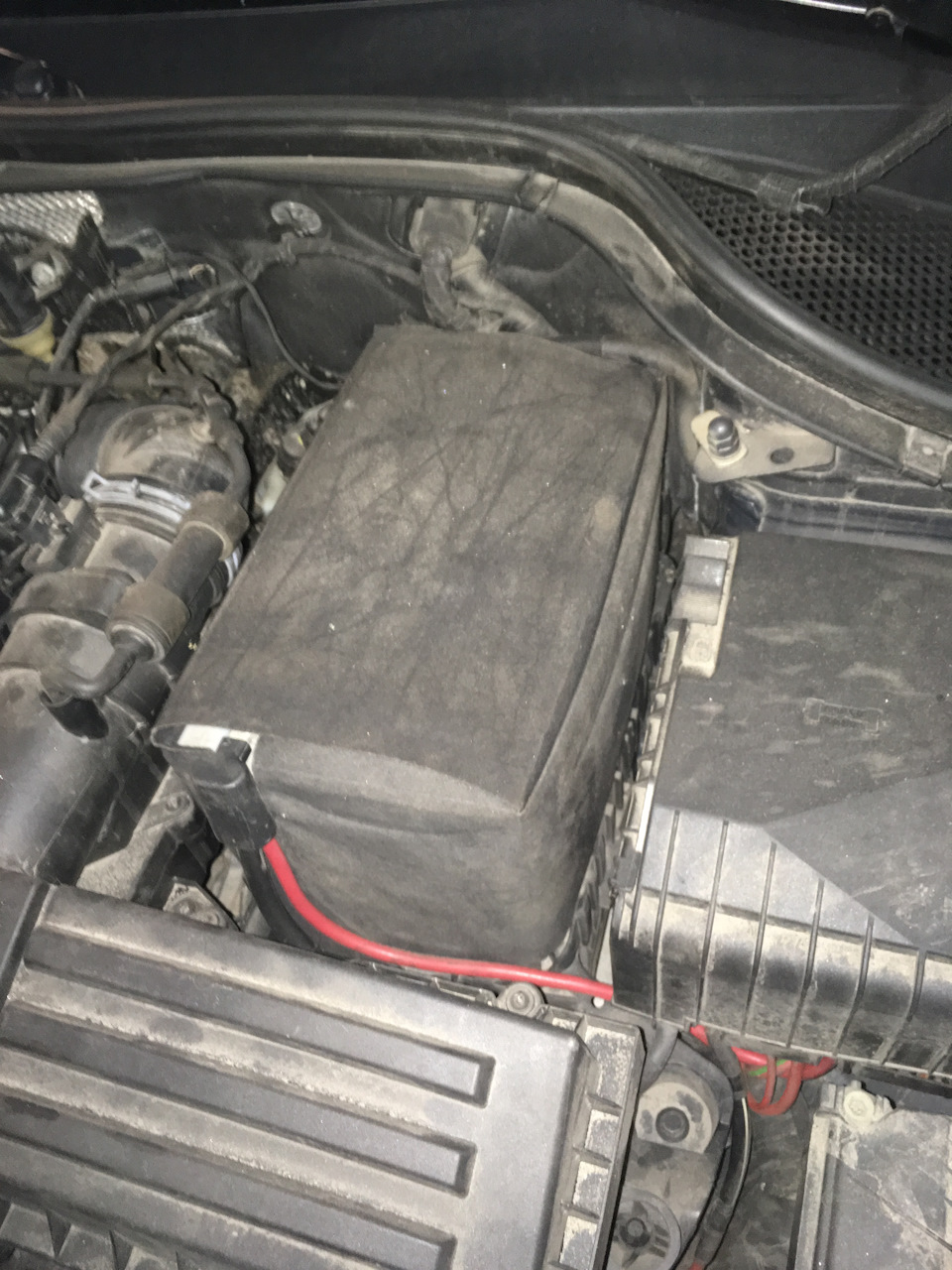

2Q0915418C (70\72AH, на варту 77 нормально на варту 77 ) -утеплювач (не обов'язково, для TDI можна штатний чохол обрізати іпоставити в короб)
Хороші звіти щодо встановлення та кодування вже є, тому не будуповторюватися.
https://megadriver.org/logbooks
> https://megadriver.org/logbooks






Коментарі20
А чи можна замість 03L 903 024 L взяти 03L 903 023 M від Bosch?
Здрастуйте, короб під мінусову клему допилювали, чи виріз був?
був
Доброго дня. Роблю спробу змінити генератор. Поставив новий гейтвей. Клему ще не встановлював. Намагаюся спочатку змінити кодування гейтвею, але він мою ніяк не хоче приймати. У чому може бути причина? Пише кодування відхилено. Помилка 22 Невірні умо...
ви щось наплутали, ви не кодування скопіювали, кодування не велике (наприклад Кодування 356002 )
Доброго дня у мене гена 03L903024J valeo 180А, підкажіть на який мені можна поміняти регулятор напруги, щоб було управління по lin?
а в чому прикол цього LIN і що він робить? .або це марна річ *?
1K0971813F 9B9 - безцінно.Спасибушки.
Підскажи будь ласка, у мене Skoda Yeti 1.2 TSI, але по фото я бачу що у 06J 903 023K кріплення перпендикулярно генератора (щодо шківа), а на моєму рідному паралельно. Виходить мені підійде 03L 903 02
який номер рідного?
03F903023D
ну так кріплення схожі на 03L 903 024L
Відмінно. Робитиму
підкажіть, генератор самі змінювали, складно його міняти?
На сто, треба відпустити компресор і через низ знімати
який рівень повинен і insert для моїх battery?it is boschit is not in the list ...
Varta = Bosch
aaa ok…thanx

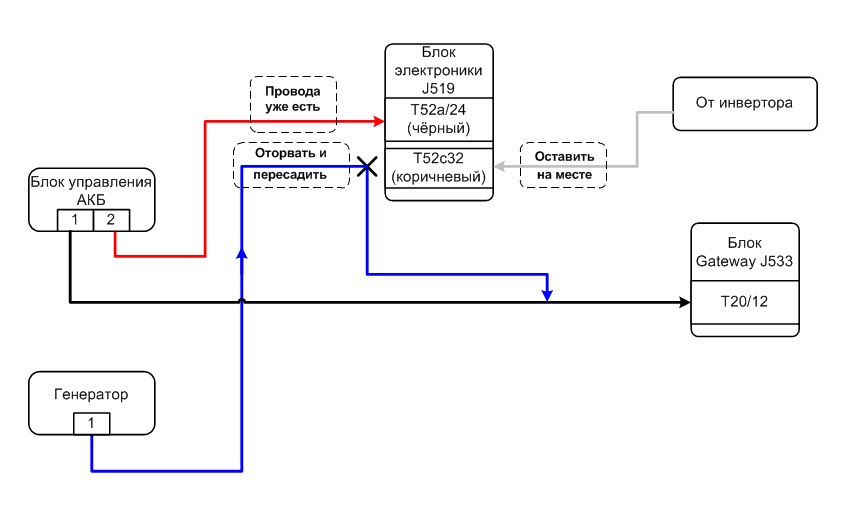

Змініть connector from the generator and remove 1 cable and insert the blue wire in pin 1? gateway and pin 2 to T52a/24 in BMChave i understand correct?
Yes, генератор blue wire in pin 1 and blue wire T20/12 gateway.1K0915181H pin 1 to T20/12 gateway and pin 2 to T52a/24 in BMC
