Вже трохи давно поставив собі круїз контроль.
Інформацію я брав ось з цього форуму:Установка круїз-контролю ісамостійне виготовлення ручки
> Значить так Концевик під педаль зчеплення у мене вже стояв…
Ну а під кермовий перемикач дорогою .Було прийнято рішення робити зрідної ручки .

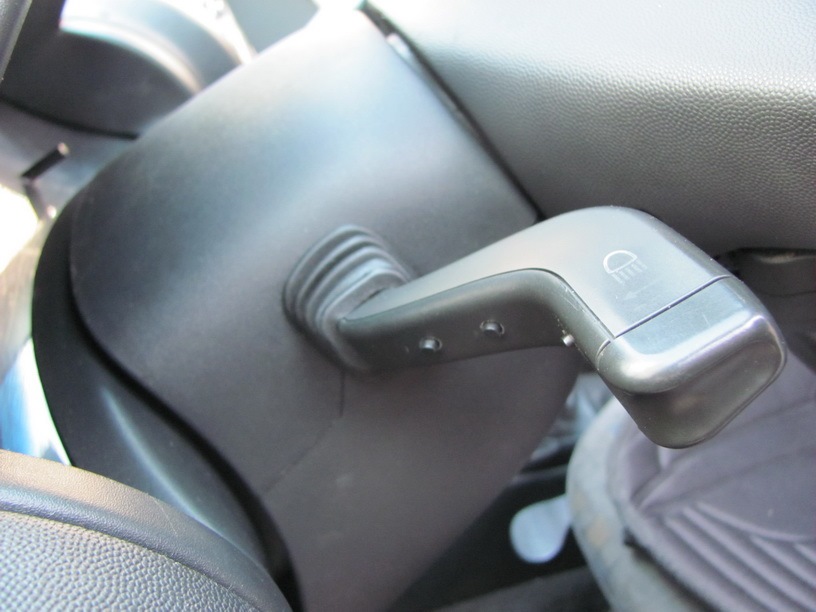

Ручку я зробив так само, як на форумі :Самостійне виготовленняручки
На ринку купуються довгі SMD-кнопочки на дві «ноги» Також купуютьсярезистори ось таких номіналів:R1=830 Ом, R2=230 Ом, R3=120 Ом, R4=82 Ом.Резистори найзвичайніші, хоч із телевізора.
У корпусі самої ручки всередині є силові перетинки, зрізаємо їхканцелярським ножем, щоб не заважали кнопочкам і резисторам.кнопочка, що ближче до кермової колонки у мене "I", посередині "R"і та що ближче до краю "O"

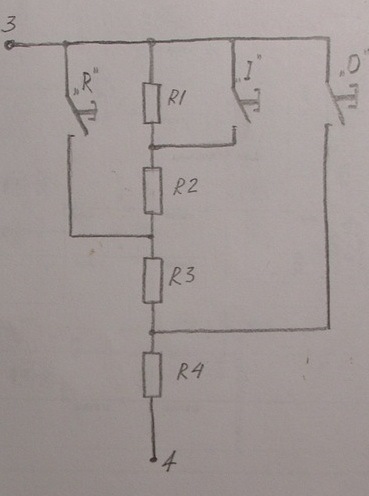

Схема паяння резисторів і кнопок

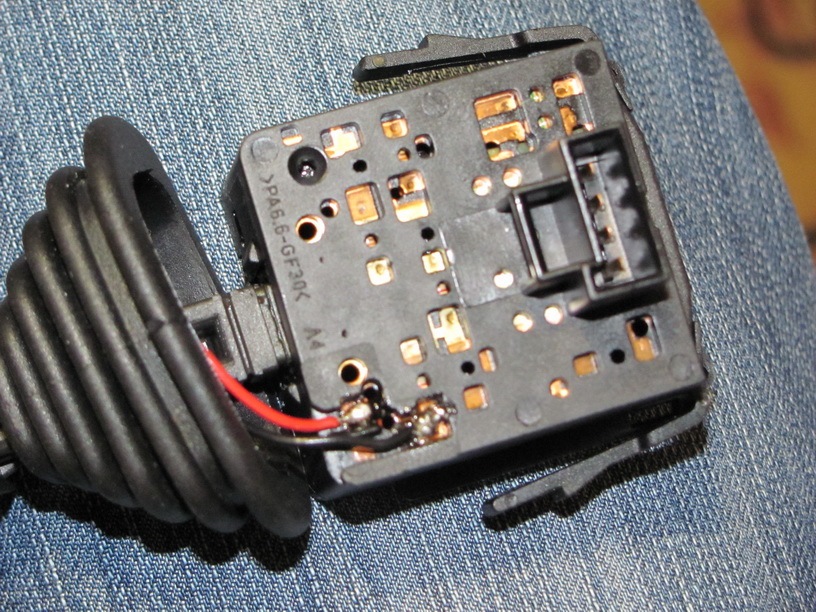

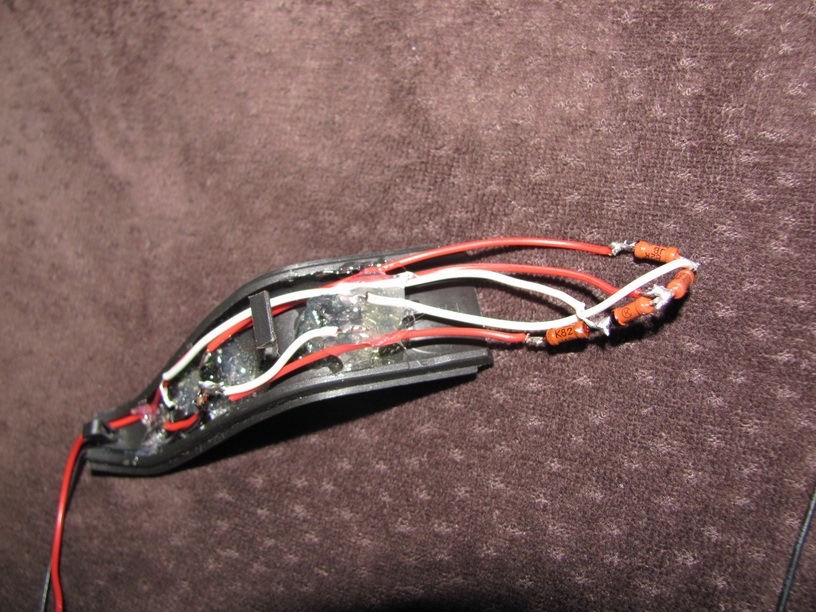

Схемку паяв без плати, там кілька проводків і резисторів.термоклеєм. У ручці простору достатньо і навіть багато, щоб всеакуратно сховати. Маса, 4 – управління КК (шукаються тестеромконтакти і туди припаюються проводки)

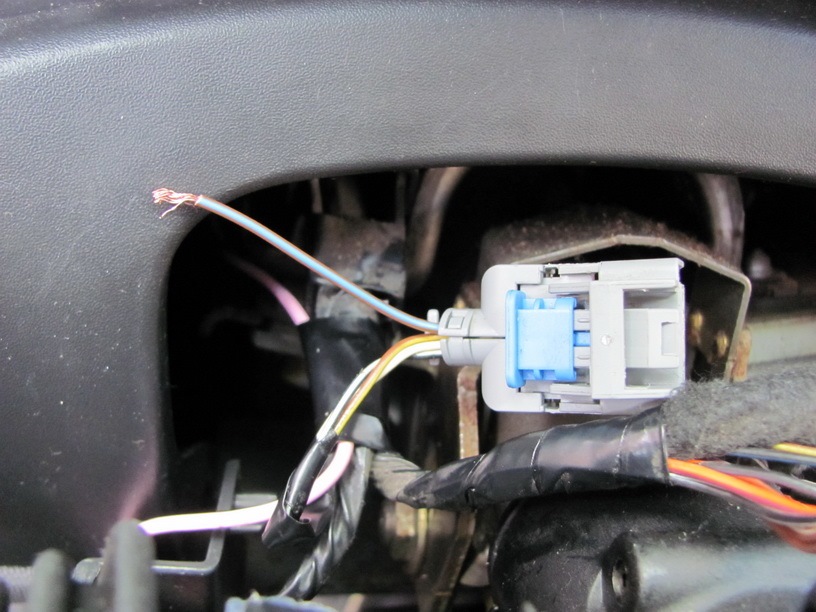

один провід од під рульового перемикача, до модуля управліннякузовного обладнання. Далі як проклав провід і все зібрав, підключаємо ноут і за допомогою OP-COM включаємо функціюкруїз-контролю в модулі двигуна та модулі кузовного обладнання івсе.
Круїз заробив!
Потому знімаємо приладку, розбираємо. Стрілки знімаються дужепросто, потрібно проти годинникової стрілки її викручувати іодночасно тягнути вгору. Перед тим як знімати стрілки, я клеївскотч і малював смужку навпроти стрілки, щоб запам'ятати їїположення.
припаюємо:1 резистор на 1 кілоом + світлодіод smd 3528 Green
Все світлодіод горить при включенні круїзу!
Коментарі20
У мене не запрацювало. Або тому, що замість 830 Ом у мене вийшло 890 Ом, або тому, що в машині немає БК. У когось виходило активувати КК без БК?
Чи підійдуть резистори номіналом 220 Ом та 820 Ом?
Не знаю. Пробуйте ... А в чому проблема підібрати потрібного номіналу?!
Таких немає взагалі, у магазині електротоварів…
Не обов'язково в магазині купуватиМожна паяти з будь-якої радіотехніки
82 і 120 Ом є, решта тільки на 10 Ом розбіжності
Там є похибка. Пробуйте
Резистори сховали в ручці перемикача з Вектри?
Так резистори в ручку ховаємо
Тоді візьму на 0,25 Вт, щоб зручніше було вбудувати в ручку. Дякуємо Вам за відповіді! Усього хорошого.
Валентин, добрий день! Підкажіть, резистори зазначеного номіналу якої потужності брати? Досить 0,25 Вт або краще 1 Вт?
Привіт.Взагалі без різниці головний опір!
Валентин, добрий день! Скажіть, а довгі SMD кнопки треба брати з фіксацією чи без? Або швидкість регулюється від покрокового натискання?
Привіт.Кнопки без фіксації
І ще одне питання що означають режими R, I, O? Зайнявся ідеєю поставити круїз і хотілося б знати все від А до Я.
Доброго часу доби. Загорівся ідеєю встановлення круїзу у себе. Проводу з модуля до перемикача у мене немає. Поділіться пож-ста фоткою, куди саме його підключати, тому що доступу до яндекс диску (куди посилається автор теми на корса-клубі) через блоку...
Привіт. А як прокладав провід до bcm? Вздовж джгута проводів? Там клеми немає на роз'ємі, просто проводок підкладав під ус bcm'а?
Привіт. Прокладавши по джгуту. А клемми бравши з проводки з іншої машини І вставляв там з двох сторін клем немає!
Дякую! Спробую від Вольво підібрати схожі. А як вийшло вздовж джгута прокласти, за допомогою дроту простягав? У салоні багато розбирав, щоб провід акуратно укласти?
Там роботи на пів години)))
