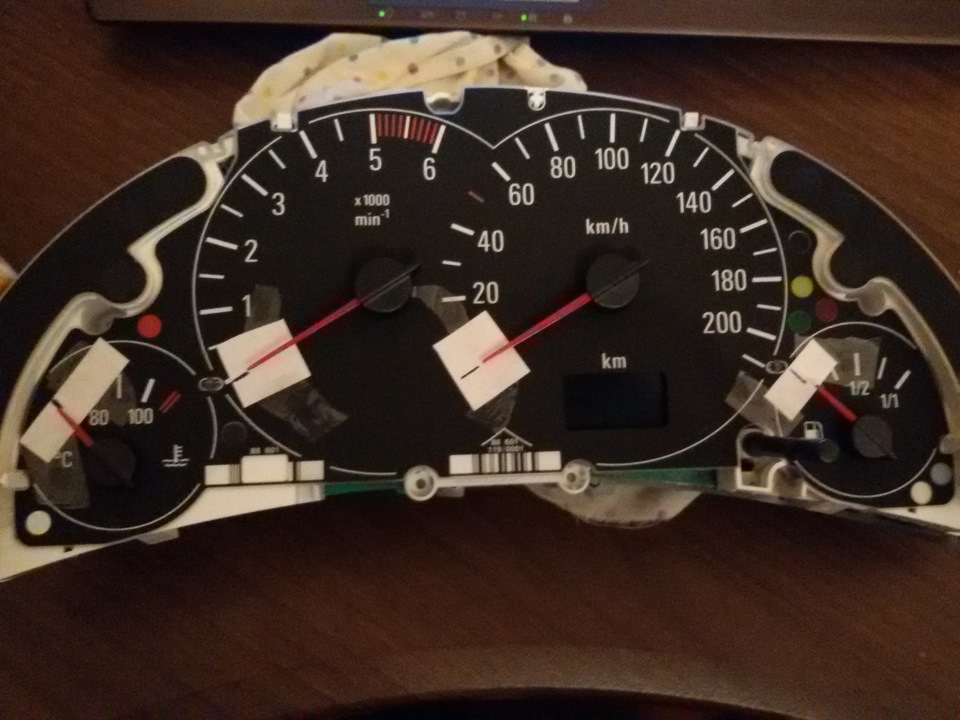

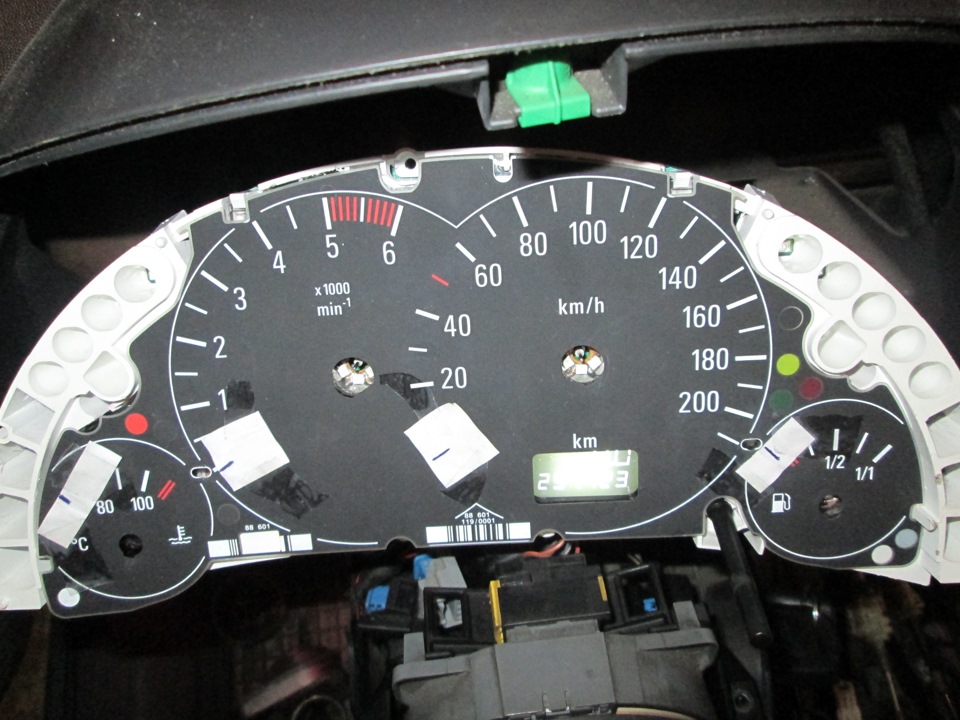

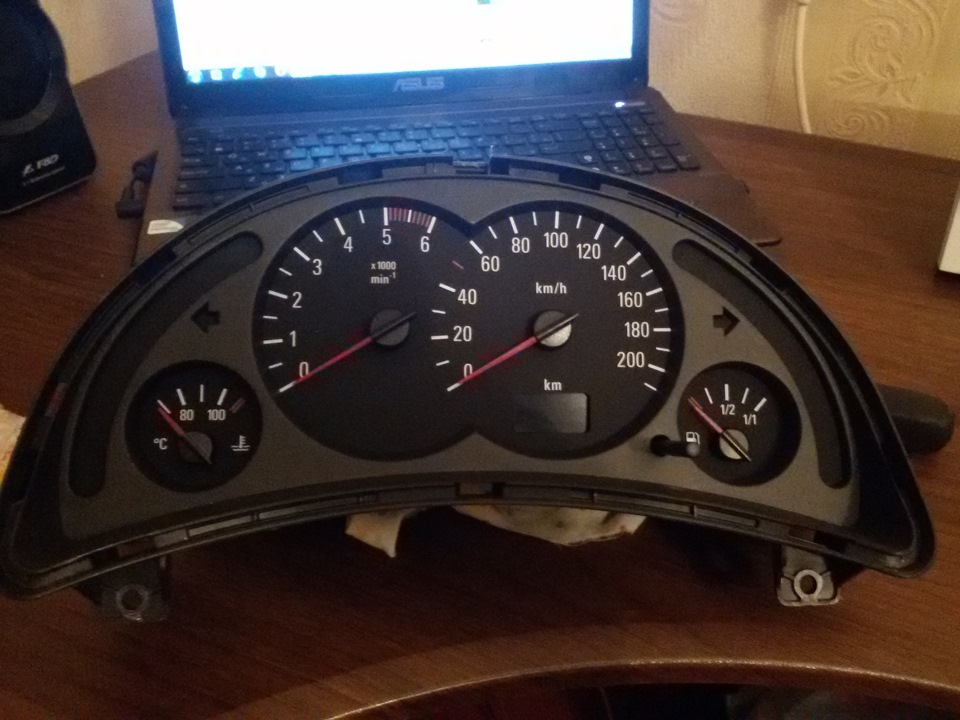

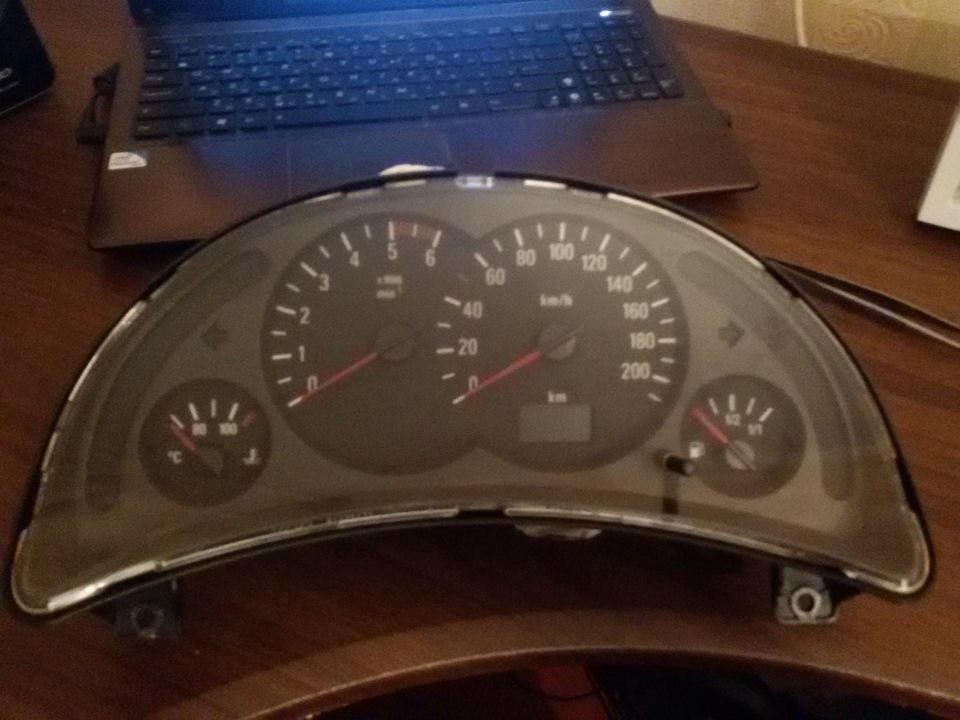

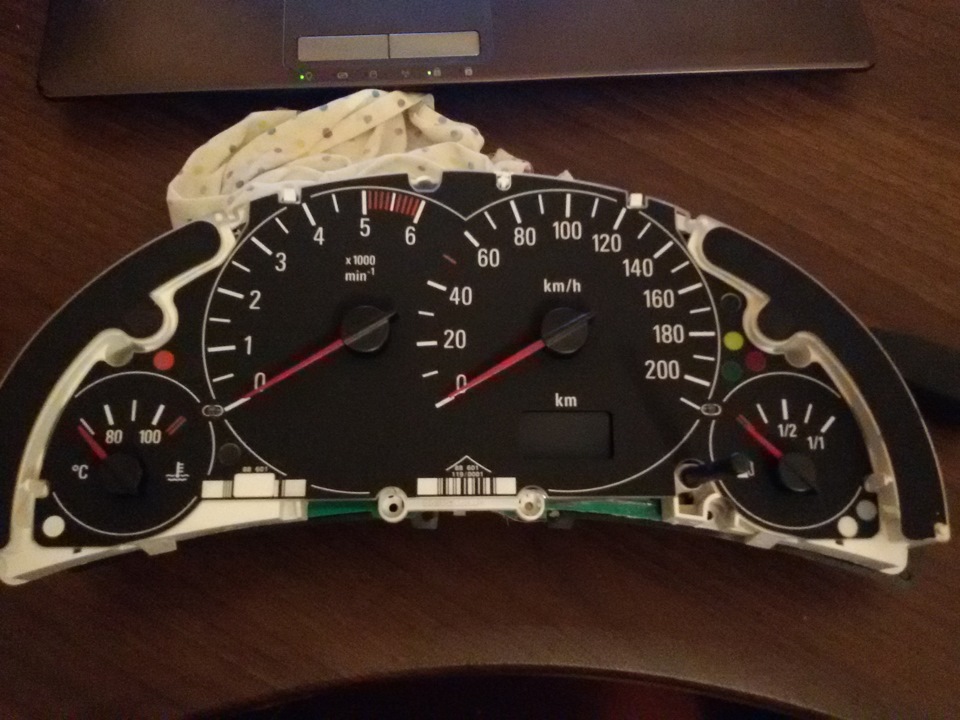

Продовжуємо )) Прибирання у нас в руках . Розбираємо приладку . Отже : Знімаємо прозоре захисне скло приладки, там пару засувок з усіхбоків зі зворотного боку. Далі відкручуємо 8 болтів зі зворотногобоку приладки. Теж пару клямок ... І знімаємо його . Тепер у нас в руках майже розібрана приладка . Я робив так:навпротистрілки клеїв скотч і папірець і намічав ручкою навпроти стрілки їїположення. Намітили відмінно. Тепер Важливо знімаємо стрілки! Стрілки знімаємо так:Крутимо стрілку проти годинникової і одночаснотягнемо її вгору. Всі стрілки зняті… Знімаємо шкалу циферблата. . Далі дисплей :Акуратно віджимаємо дві клямки по сторонах ізвільняємо дисплей Акуратно з дисплеєм там дуже гнучкий графітовий шлейф . Далі Акуратно виймаємо плату, там 4 клямки 2 зверху 2 знизу. Все плата у нас в руках. Все розкладено … Далі Виготовляємо плати під прибирання . Потім розпаюємо компоненти на платах (світлодіоди Білі та червоні smd led 3528 опору резисторів1kom) Розміри плат у мене є! Кому потрібні макети плат у форматі LAY всеє! Якщо плати готові монтуємо, припаюємо до рідних контактів замістьламп розжарювання. Плати підганяємо по висоті двостороннім скотчем. Клеїмо надвосторонній скотч 3М . + Я додатково в деяких місцях проклеював термоклеєм .Для надійності! Далі потрібно зробити колодязі під стрілки я їх робив із звичайногошприца . < Але колодязі зафарбовуємо чорним, щоб не пропускало світло посторонах. Далі зі шкали циферблату зі зворотного боку знімаємо світлофільтри.стерти зайве). Також на підсвічування дисплея одометра встановлена плата зБілими світлодіодами. На дисплей Одометра я викинув усі рідні світлофільтри! Поставив тільки червоний світлофільтр, щоб кілометраж підсвічувавсячервоним … Якщо без світлофільтра то буде підсвічуватись білим! Тежкрасиво.Але червоний мені більше подобається))) Ну а далі все монтуємо у зворотному порядку … Акуратно не поспішаючи і все вийде. Якщо будуть питання задавайте все розповім …Запчастини нафото:0352501
