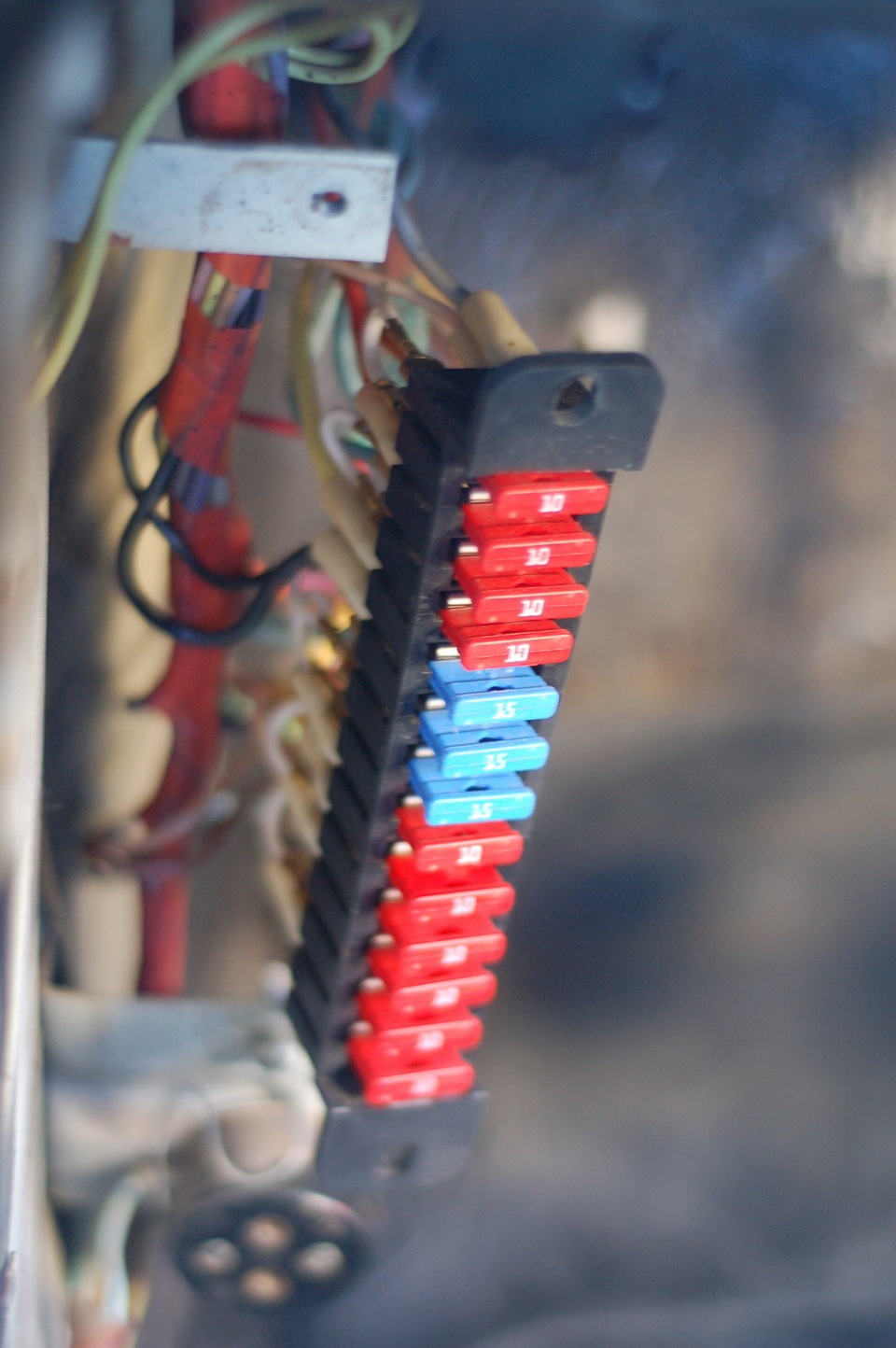

Заміна блоку запобіжників (від 2106)

Вирішив проблему запобіжників, що вилітають час від часу заміноюблоку.

Між блоками запобіжників є відмінність. Вихід (попарноз'єднані).

У блоці від 2106 кожен запобіжник має окремий вихід. Шляхомвстановлення перемичок у потрібних місцях.

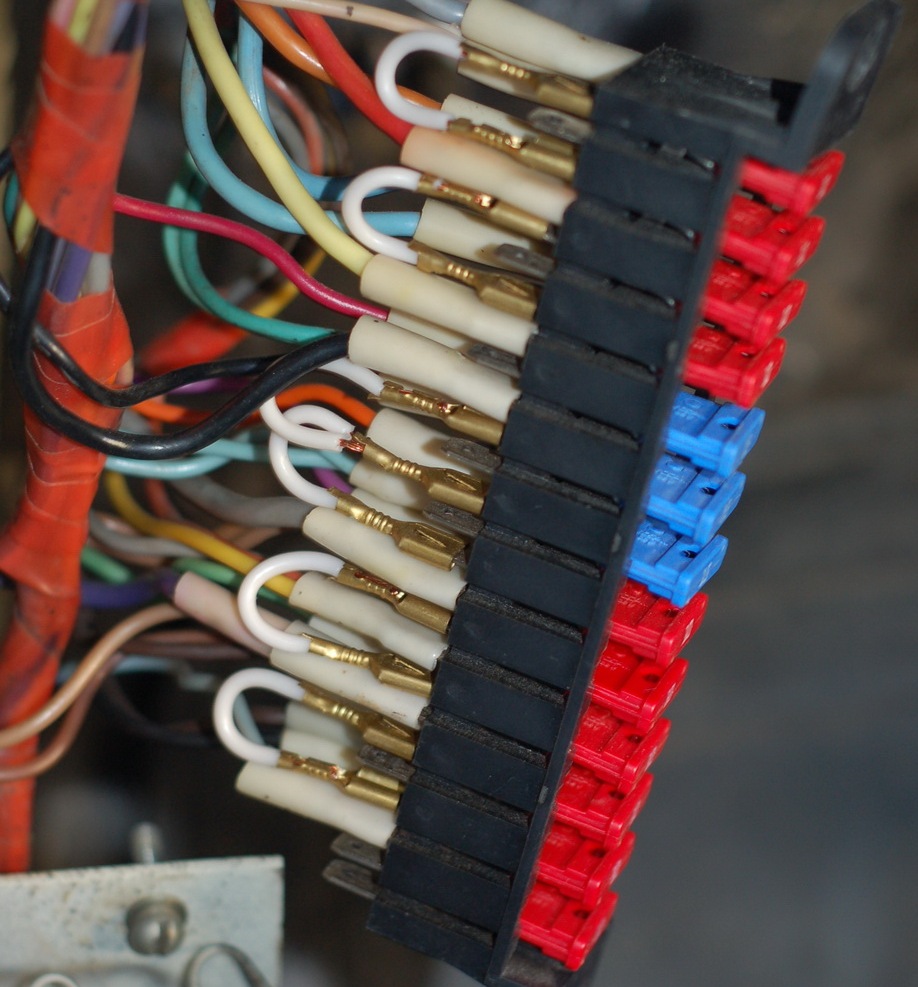

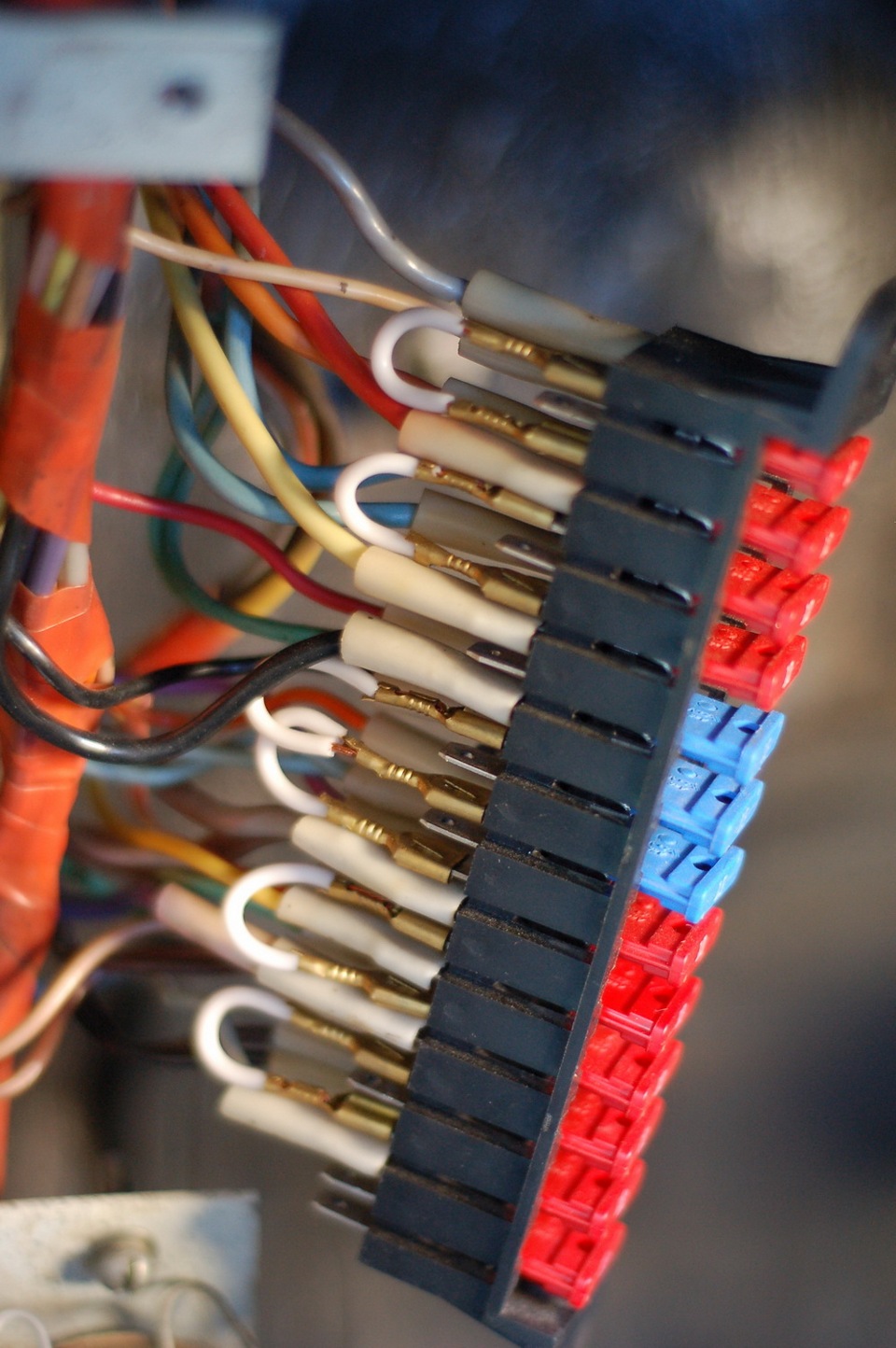

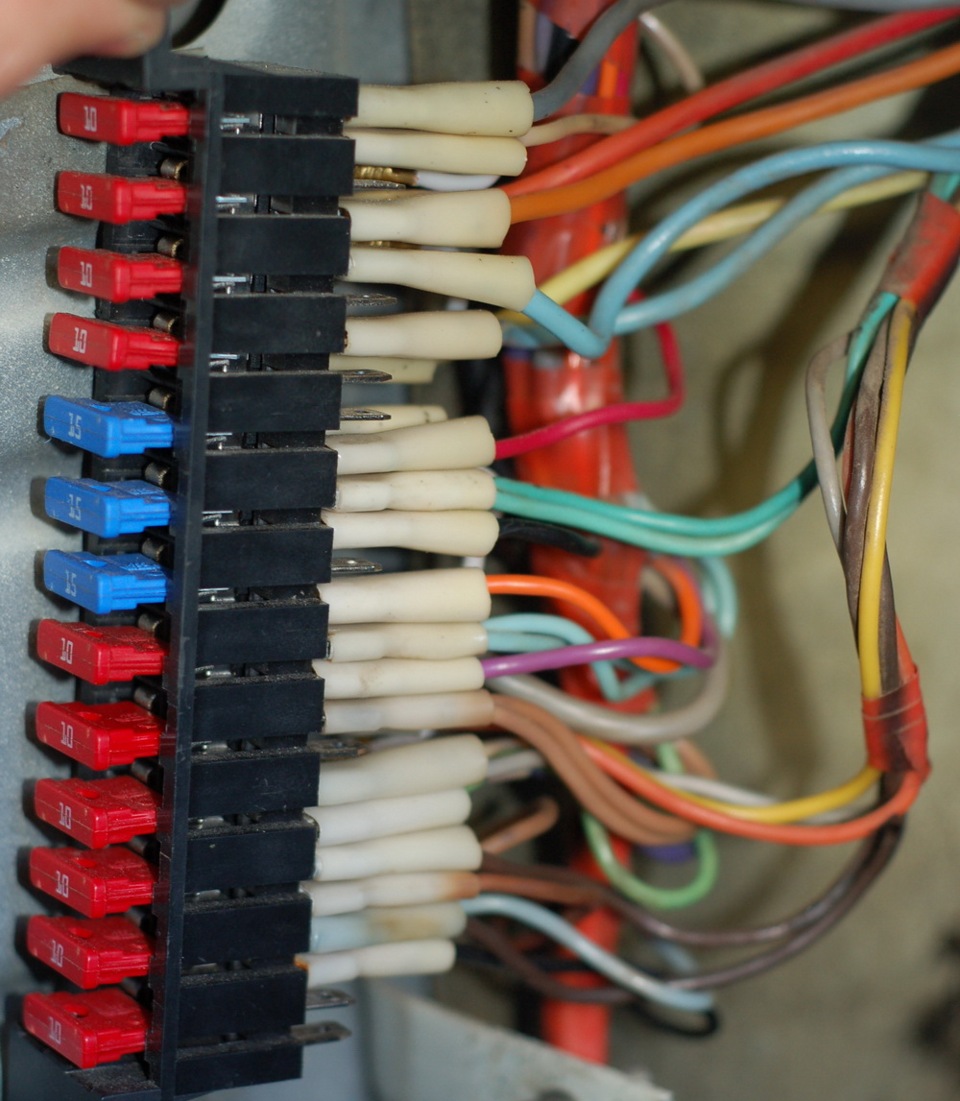

На фото видно яким чином стоять перемички ну і як правильнопід'єднати дроти (якщо хтось випадково наплутає).

У цьому блоці 13 запобіжників (залишається 1 вільний), кожензапобіжник має два входи і два виходи., 3 — 4, 6-7-8, 9-10, 11-12
1. СІРИЙ (далеке світло ліва) і блідо-рожевий (на індикатордалекого в панелі приладів)
2. Помаранчевий (дальнє світло права)
Загальний у 1 і 2 ЧЕРВОНИЙ (іде в реле)
3.БЛАКИТНЕ ближнє світло праве
4.БЛАКИТНЕ ближнє світло ліве
Загальне у 3 та 4 Жовте (йде в реле)
5. ЧЕРВОНИЙ (на стоп сигнал)
вихід - ЧОРНИЙ товстий (на амперметр)
6. Два Зелені (на сигнал і підсвічування капота) і ЧОРНИЙ тонкий наперемикач світла
7. ЧЕРВОНИЙ (на аварійку)
8. БЛАКИТНИЙ (прикурювач), БЛАКИТНИЙ (розетка в салоні), ТЕМНО-ФІОЛЕТОВИЙ (освітлення салону)
Загальний у 6, 7 та 8 — СІРИЙ — на амперметр
9.Два КОРИЧНЕВИХ (пічка і стоп сигнал), вихід — ЖЕЛТ (генератор), ЧЕРВОНИЙ (котушка заж)
10.СІРИЙ (блок управління склоочисний), ЗЕЛЕНИЙ ( на панельприладів). Вихід - ФІОЛЕТОВИЙ - на ключ запалення
11. Три КОРИЧНЕВИХ (габарити ліва сторона)
12. Два чорні (габарити права сторона)
Загальний у 11 і 12 СИНІЙ (на перемикач світла)
