Мій друг підрамник на ШС vol.2 (ПРОДАЮ)

У продовженні теми про підрамник. Фото зроблені на тапок!
Пишу для чайників. Можна сказати FAQ. Хто нишпорить. Можна нечитати.
Токар робить оправки під ШС, робить дуже добре, з похибкою дооднієї десятої міліметра, так, щоб впресувавши оправку. Її непотрібно було прихоплювати (обварювати) зварюванням, так саморобить втулочки під болт.
Приходимо все забираємо, платимо за роботу.
Оправка з буртиком для упору ШС та втулки під болт
2ШС20 Авіаційні.
З одного боку оправки буртик для упору ШС, тобто її можна вставититільки з одного боку, зокрема зверху .

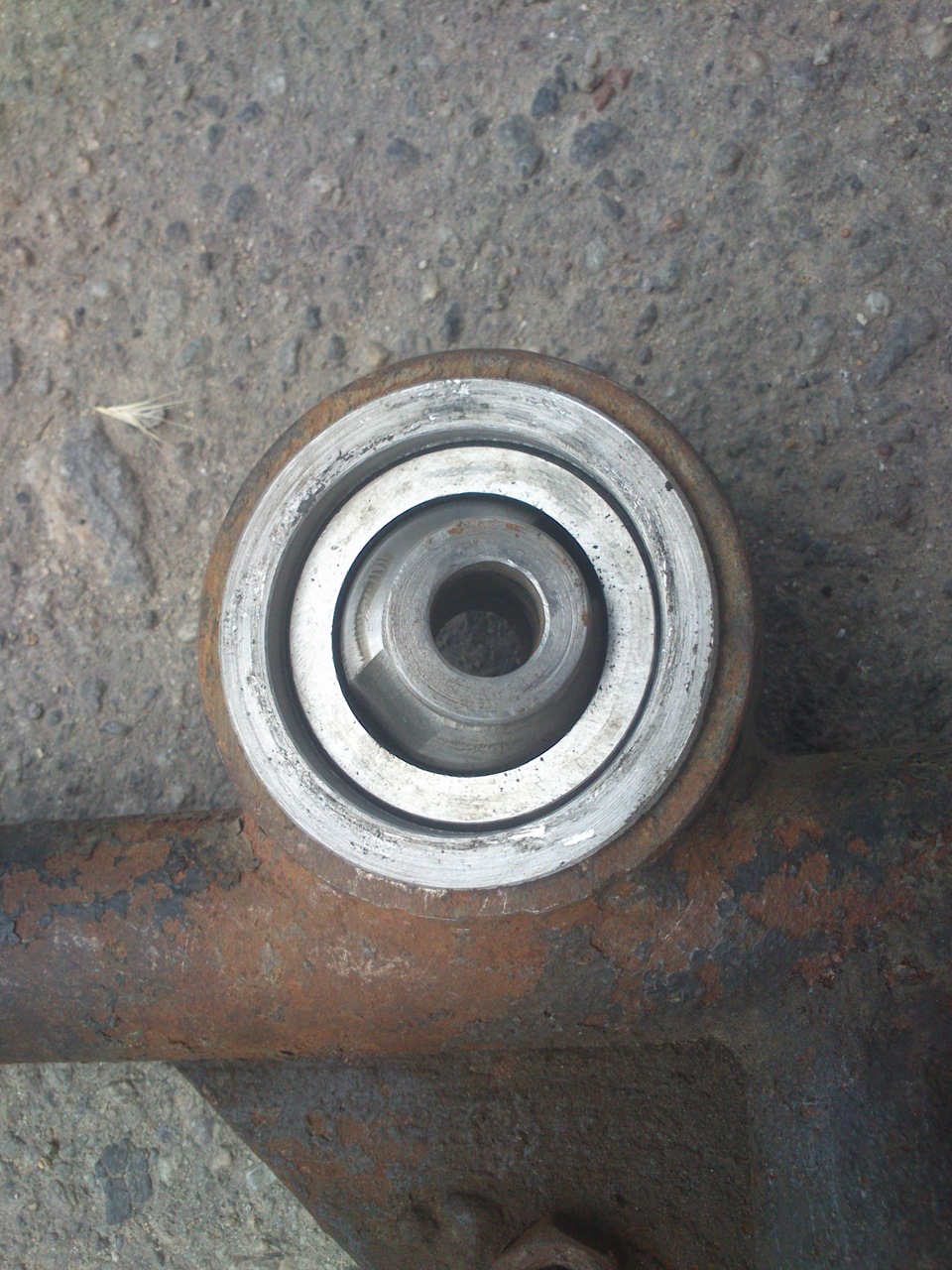

Всередині оправки проточка для стопорного кільця, так само виточеназ високою точністю з метою уникнення люфтів, роздавбуванняконструкції і як наслідки появи паразитного підрулювання, стуків таіншої яки.

Зрозуміло, що нічого не зрозуміло, але це типу буртик. Сама оправказроблена грибком, щоб мати упор при запресуванні. Сподіваюся, що Визрозуміли про що я :-)

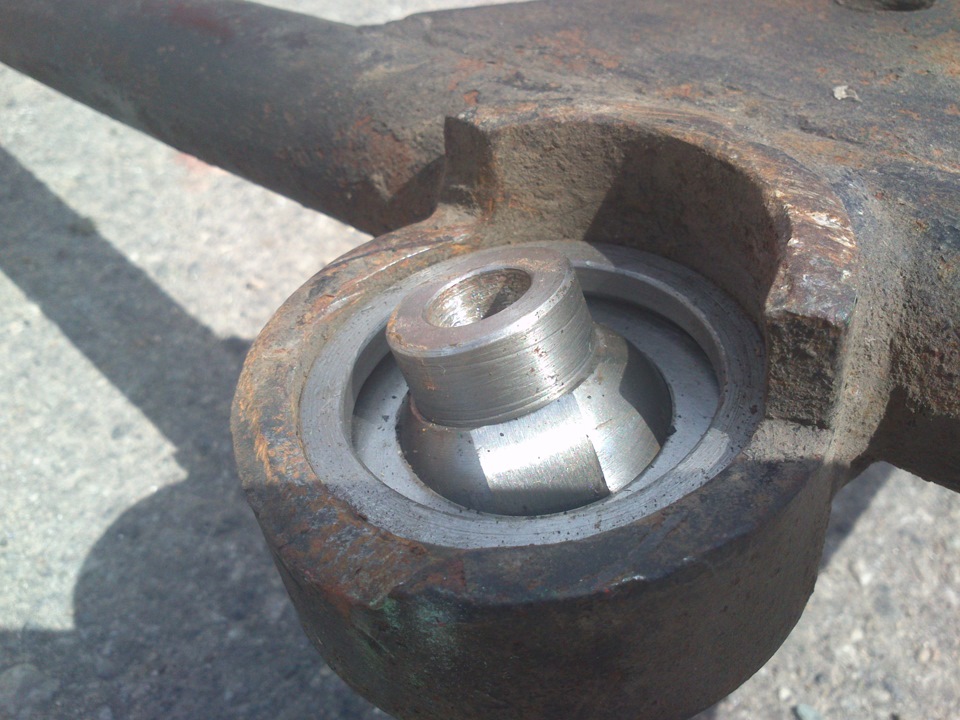

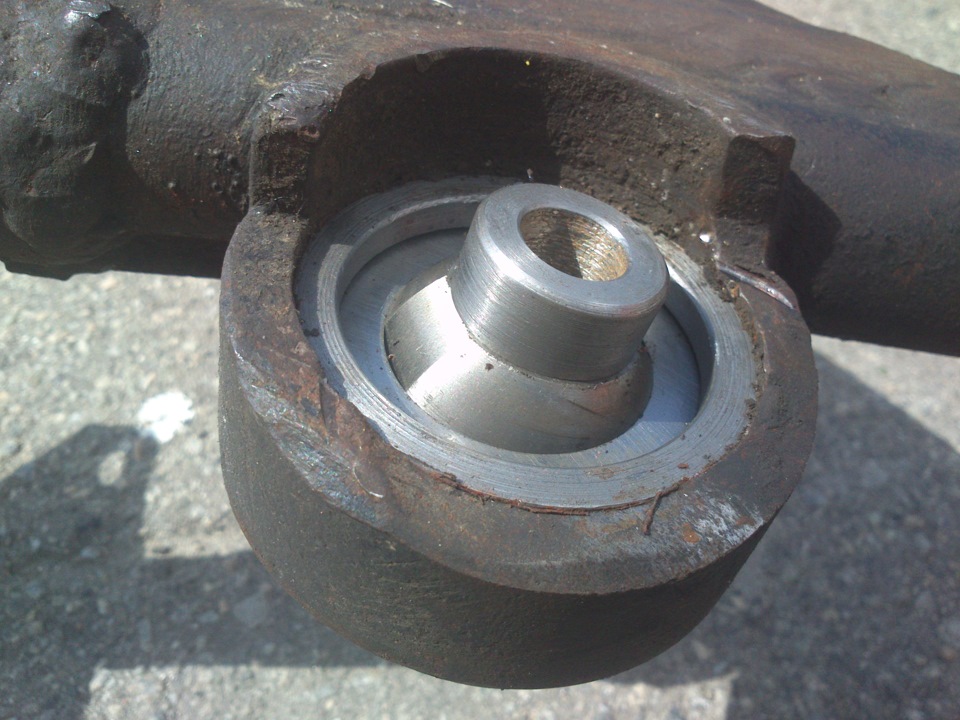

Отже, впресували оправку, ШС-ку, втулки в ШС-ку, потім необхідновставити стопорне кільце в проточку для фіксації ШС в оправці.
>

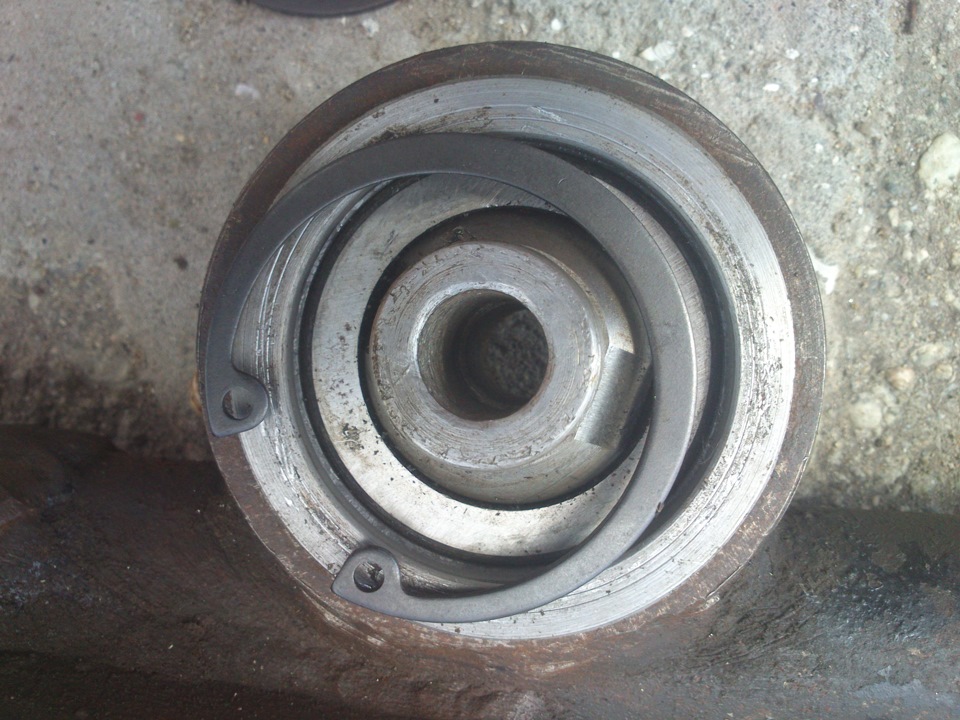

Кільце

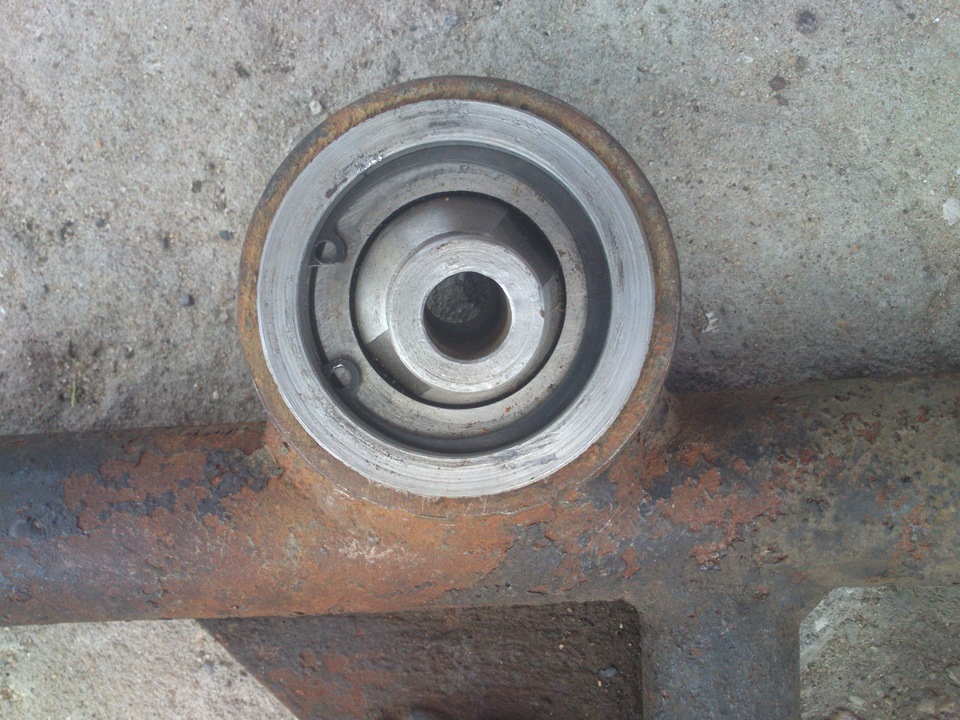

Кільце вставлено.

Аналогічно з іншою стороною.
Вийшло так:

< p>
Далі чухаємо, фарбуємо чимось, що є під рукою, у мене була доситьдорога авто-фарба, але їхати за іншою не став, фарбував швидко ікриво, не на виставку.
Ще трохи ШС-ки :-)
Ну і збираємо все до купи.

Тепер трохи матчасти:

— поздовжній нахил осі повороту (ака Кастер) регулюється шляхомпідкладання шайб між поздовжнім і поперечним важелем, тобто осьсюди:
високим класом міцності, мої улюблені болти під шестигранник -найміцніший, який тільки можна знайти основний болт. Крім того, яйого трохи відреставрував. Ну і ще пара картинок. На машину неставив. Підрамник провалявся у гаражі. Дещо змінилася концепція.ПРОДАЮ. + До нього в навантаження дод. Опора (типу АВТОПРОДУКТ іт.Д) на коробку та захист (чес. Сказати лайно, дуже тяжка. Кращекупити шматок алюмінію), ДОРОГО :-) або
ОБМІНЯЮ на краборастяжку та трикутні важелі з можливістюрегулювання кута кастору до 3-4 градусів (IQ-racing, аналоги) зВашою доплатою. Б.У. Або нові не має значення, все обговорюється (один хрін тимчасовий варіант буде). З продажу або обміну пишітьплз в личку (тим хто просто хоче дізнатися ціну ПРОХАННЯ НЕПИСАТИ! ). Поїде поштою хоч на місяць.
ВСІХ ОБНЯТИ!
