Доробка cunsult

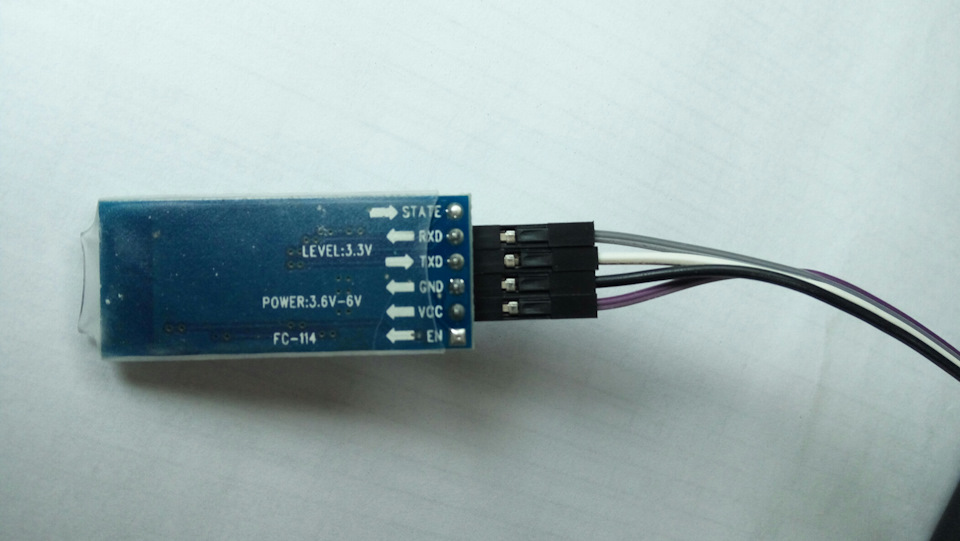

Запчастини на фото:FC114

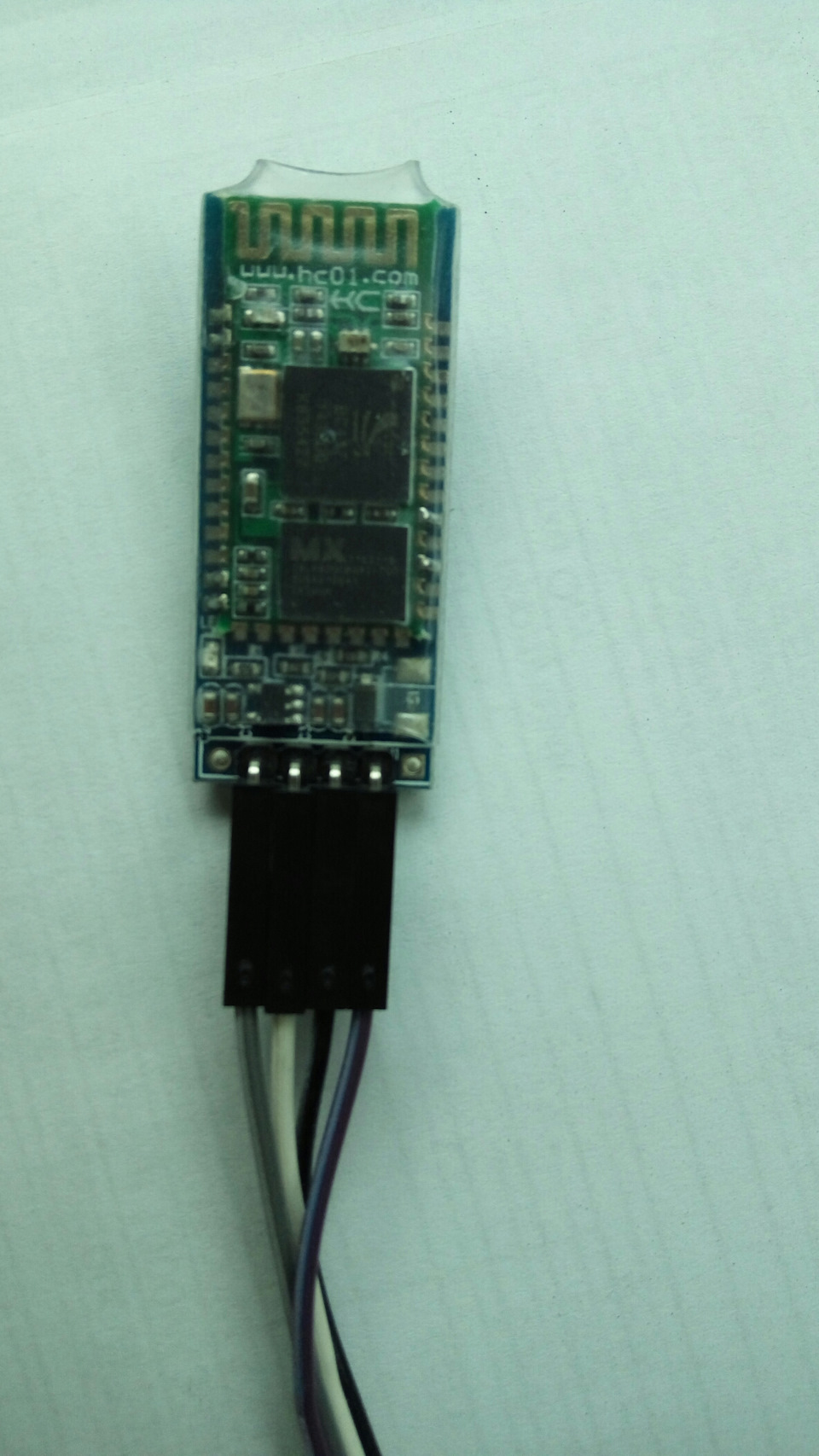

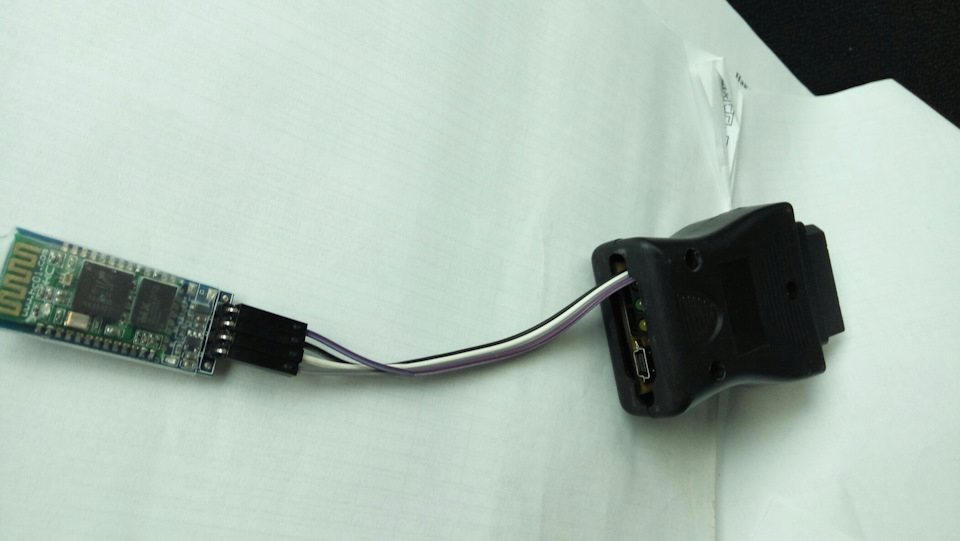

Вирішив я зробити бездротове з'єднання, купив окремо модульBluetooth з потрібним мені чіпом, довго писати не викладу фото, тепер можна просто його підключити до андроїд і завжди стежити запоказниками, а деякі навіть на магнітолу на базі андроїд роблятьбортовий комп'ютер
Коментарі15
Привіт. Чи можна посилання на модуль блютус?

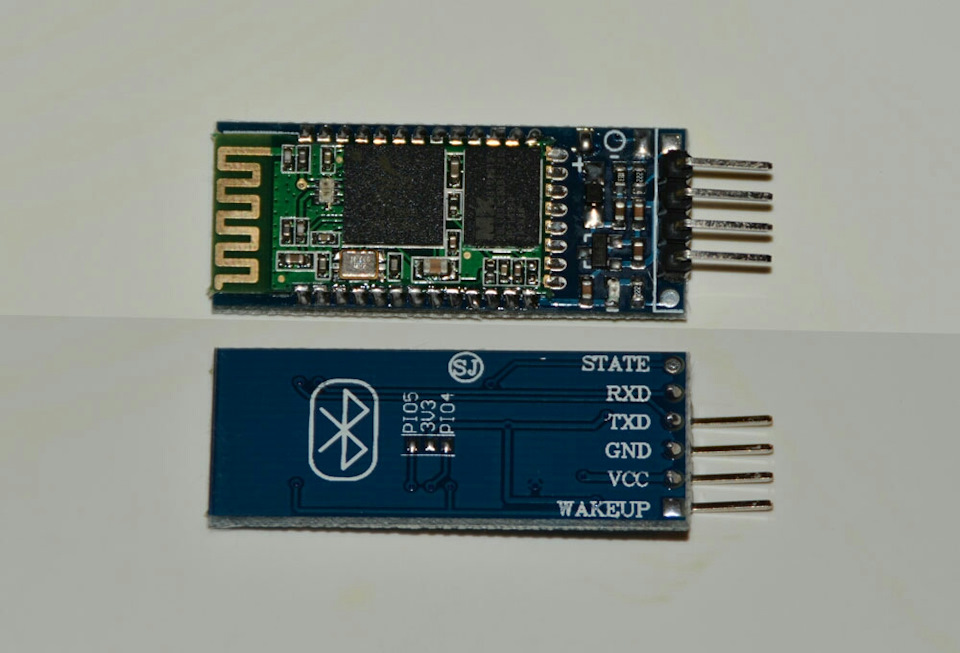

HC-06 HC Bluetooth підлеглий модуль RS232/ttl для UART конвертер та адаптерs.click.aliexpress.com/e/bCYjqlBw
Дякую. У чому відмінність hc-05 і hc-06?
Для нас особливо ні який Насправді всі вони підключаються однаково. На що дійсно слід звернути увагу, так це на режим роботи. Bluetooth модуль може працювати в одному з двох режимів master або slave.Slave (відомий) - найчастіше зустрічається режим ро...
Прийшов блютус модуль. Для сканера ніякого живлення не треба, наприклад, з мініюсб?

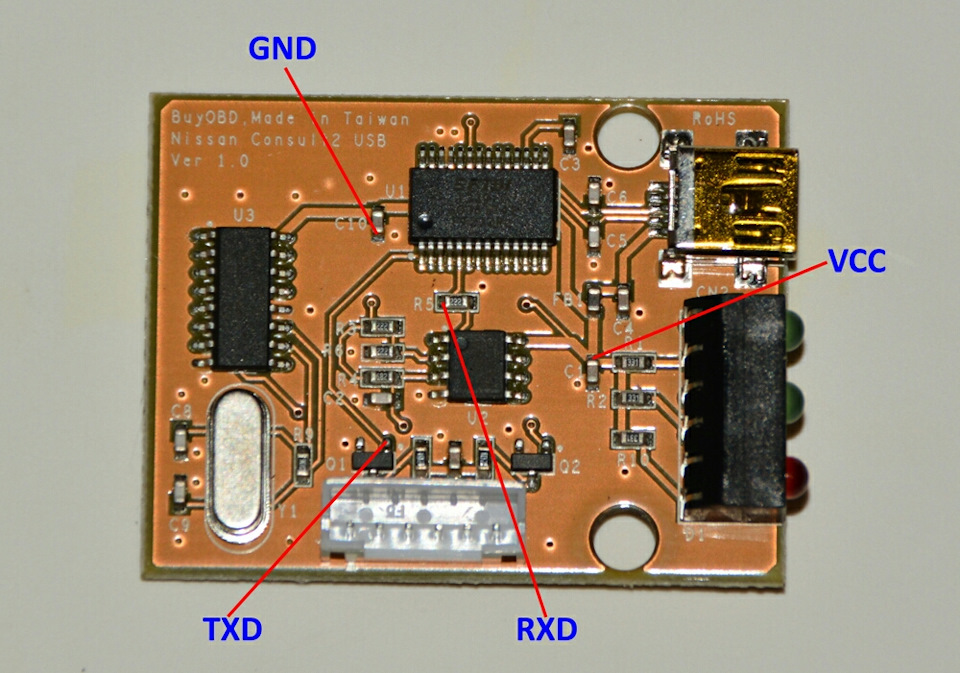

Модуль за схемою паяєш, а після того як зроблено все, потрібно в роз'єм сканера cunsult вставити шнур міні юсб але від прикурювача або чого хочеш (це так зване харчування)
Значить на шнур міні юсб подаємо тільки харчування 12В згідно з його розпинуванням? А я вчора пропаяв за схемою, але сканер не заробив. Підключив шнур міні юсб (в режимі відг) від планшета (5В) — все одно не заробив. Думав вже сканер зіпсував)
Зустрічне питання. А до впайки блютус модуля сканер брав живлення від діагностичного роз'єму?
Він також сам бере харчування через гнізто міні юсб, без підключення чогось телефон чи ноутбук працювати не буде (по юсб йде харчування)
Просто я не зрозумів, чому треба 12в подавати на сканер, якщо раніше через мінісб подавалося 5в?
Так ось це 5 і харчування
Ясно, так то ти написав що харчування від прикурювача, а адже там 12в, ось і непонятки трапилися
Оу, а я не знав, що андройд вміє консалт1.
аа друже, що це за модуль, можеш скинути посилання в інеті, хочу купити))))
Знайду скину
