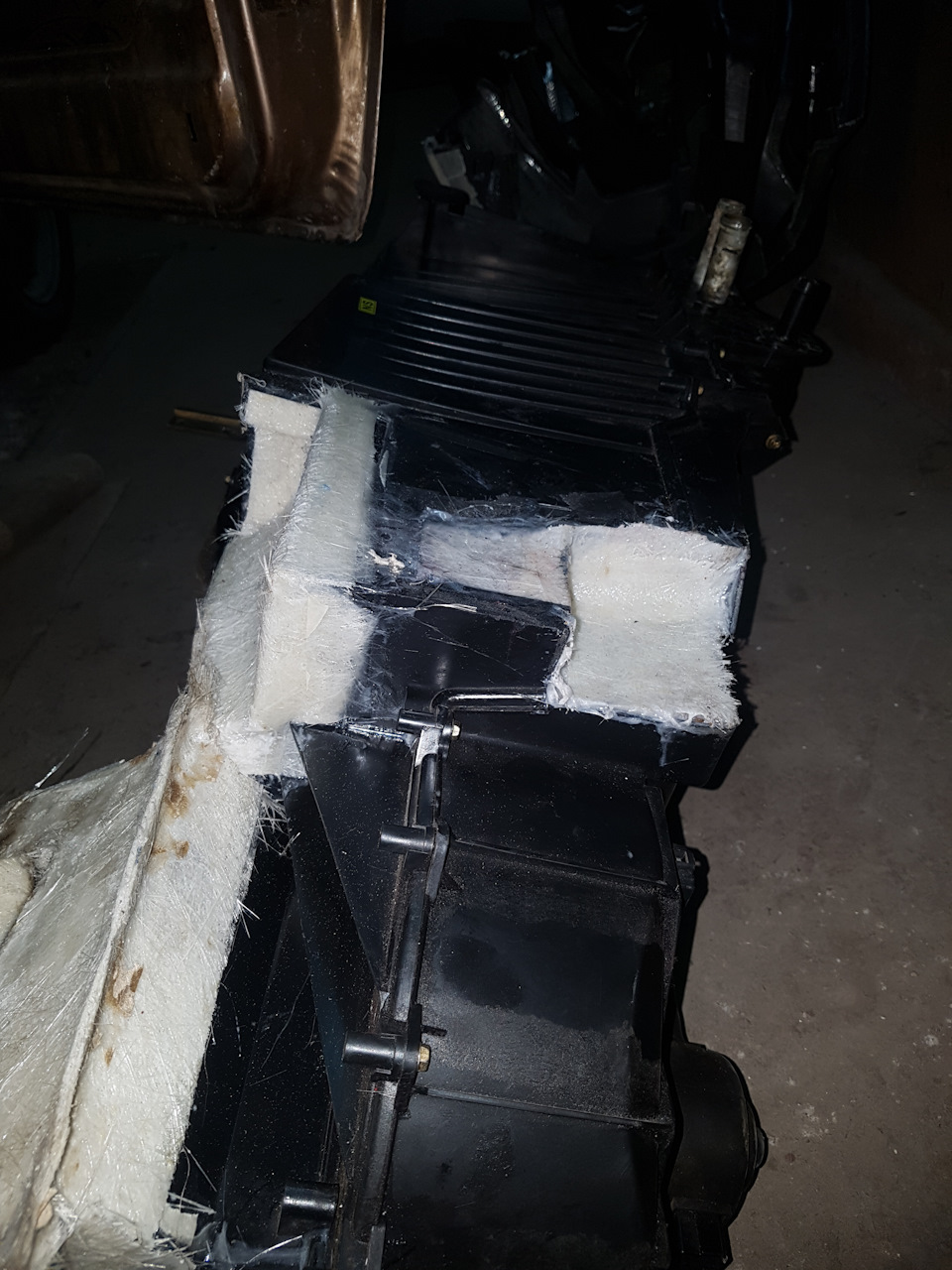

Тут видно нижній кут який потрібно теж вирізати (місце під радіаторкондиціонера вирізане і заклеєне) Вирізаємо ширина по посадкове підрадіатор кондиціонера 60-70 мм, глибина усередину 30 мм і висота 70мм
Даний спосіб ставитися до моєї установки, так як пічка ставитисяпо трубі ланоса, щоб зістикуватися з повітропроводами торпеди.розміри на фото додаю.Куточок корпусу зверху в районі парканугорловини, тут же нижній куточок (місце під радіатор кондиціонера ятак припустив хз що саме це, вирізаємо під нуль)
2. Відповідно приміряємо за місцем і заклеюємо скломатом 3.Вирізаємо частину боковини стійки, щоб пічка сіла на своє місце закріпленнями на трубі торпеди, фото додаю.
4. Найскладніше в моєму випадку було переробити забірну горловину.під повітря, я вирішив не варто порушувати жорсткість кузова іпідганяти піч під кузов, а не навпаки. Складність полягає виключноу виліпленні зі скломату потрібної форми.
5. Як все це зробили, робимо отвори під радіатор печі та дренажпечі, я свердлив, ви можете різати і щось своє робити.
6. Зробив додаткове кріплення для пічки в районі стику зповітроводами

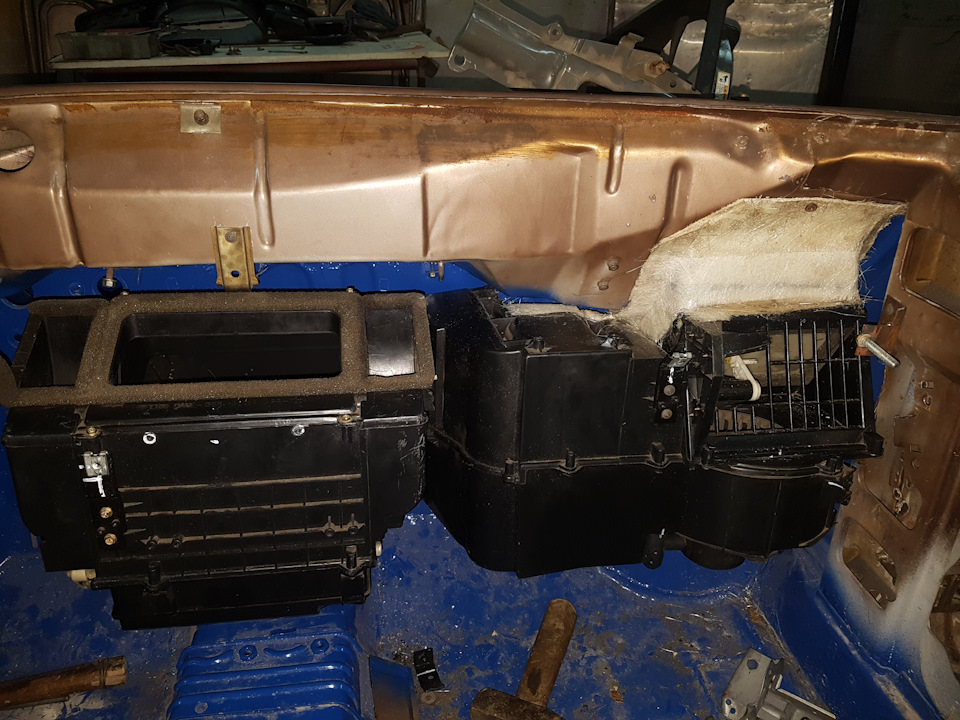

Зробив центральне кріплення у повітроводів, готовий вигляд безтруби

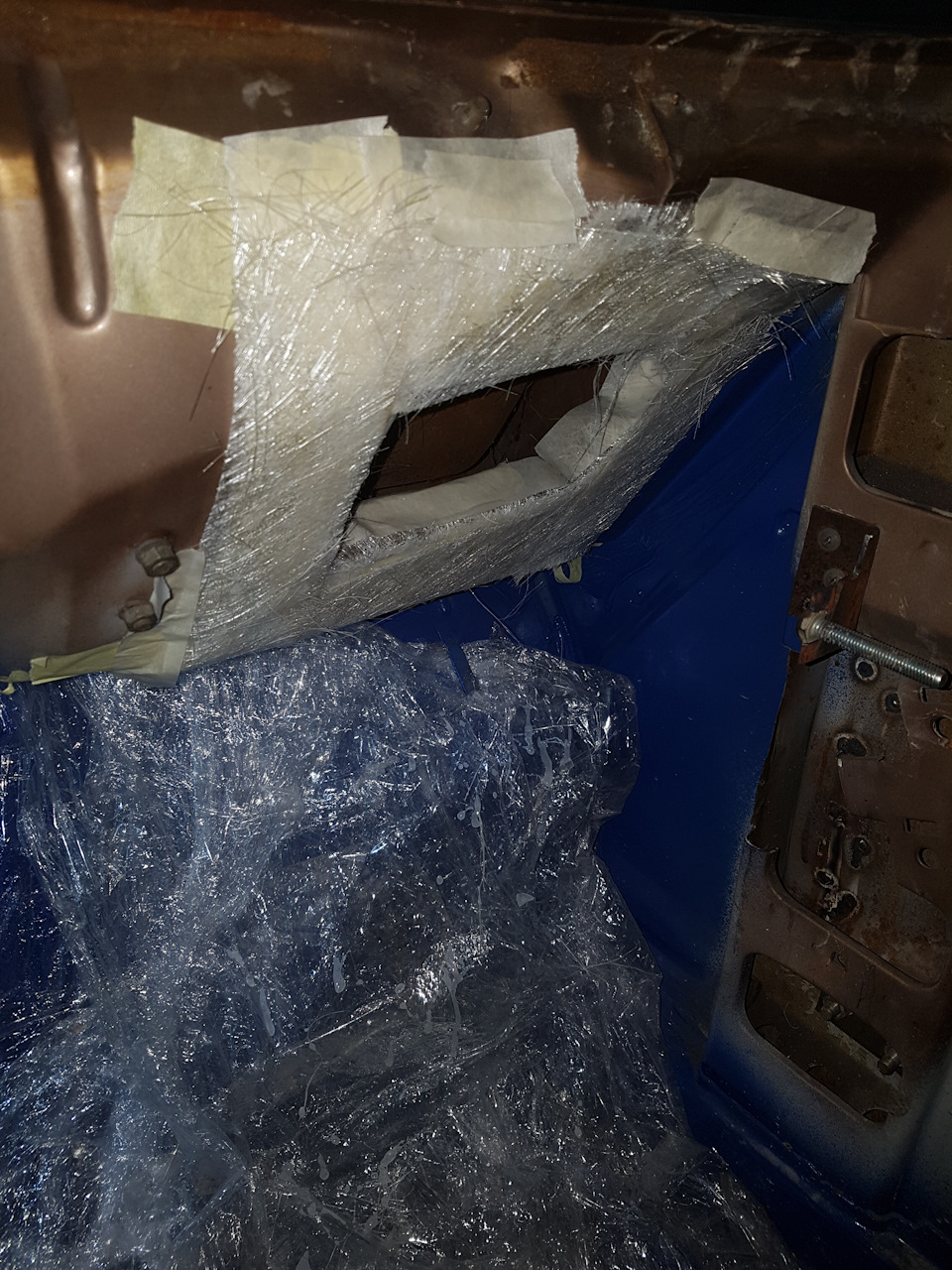

Процес формування забірної горловини зі скломату

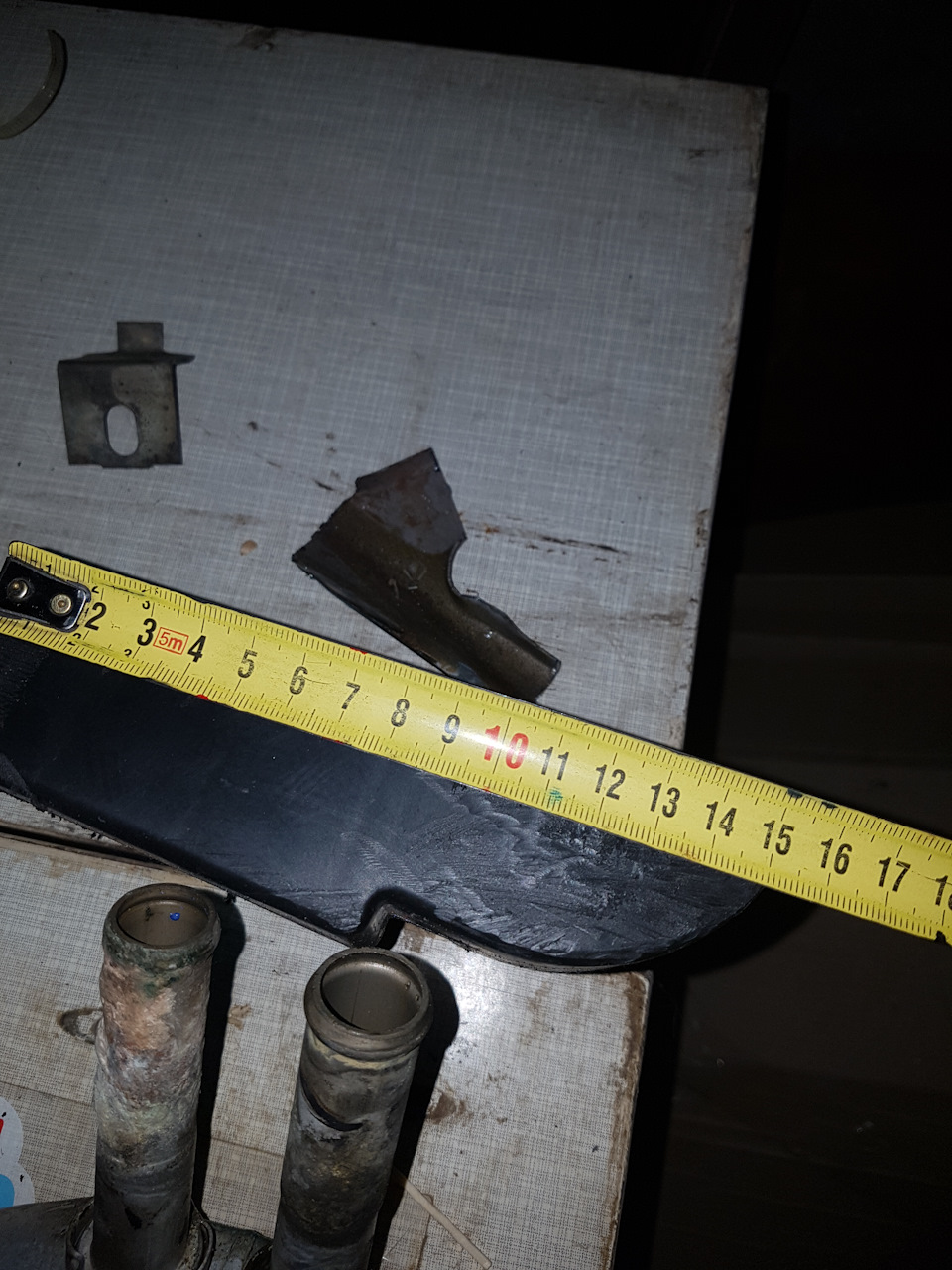

Верхній кут який потрібно вирізати ширина 150 мм глибина 100 мм івисота 50 мм

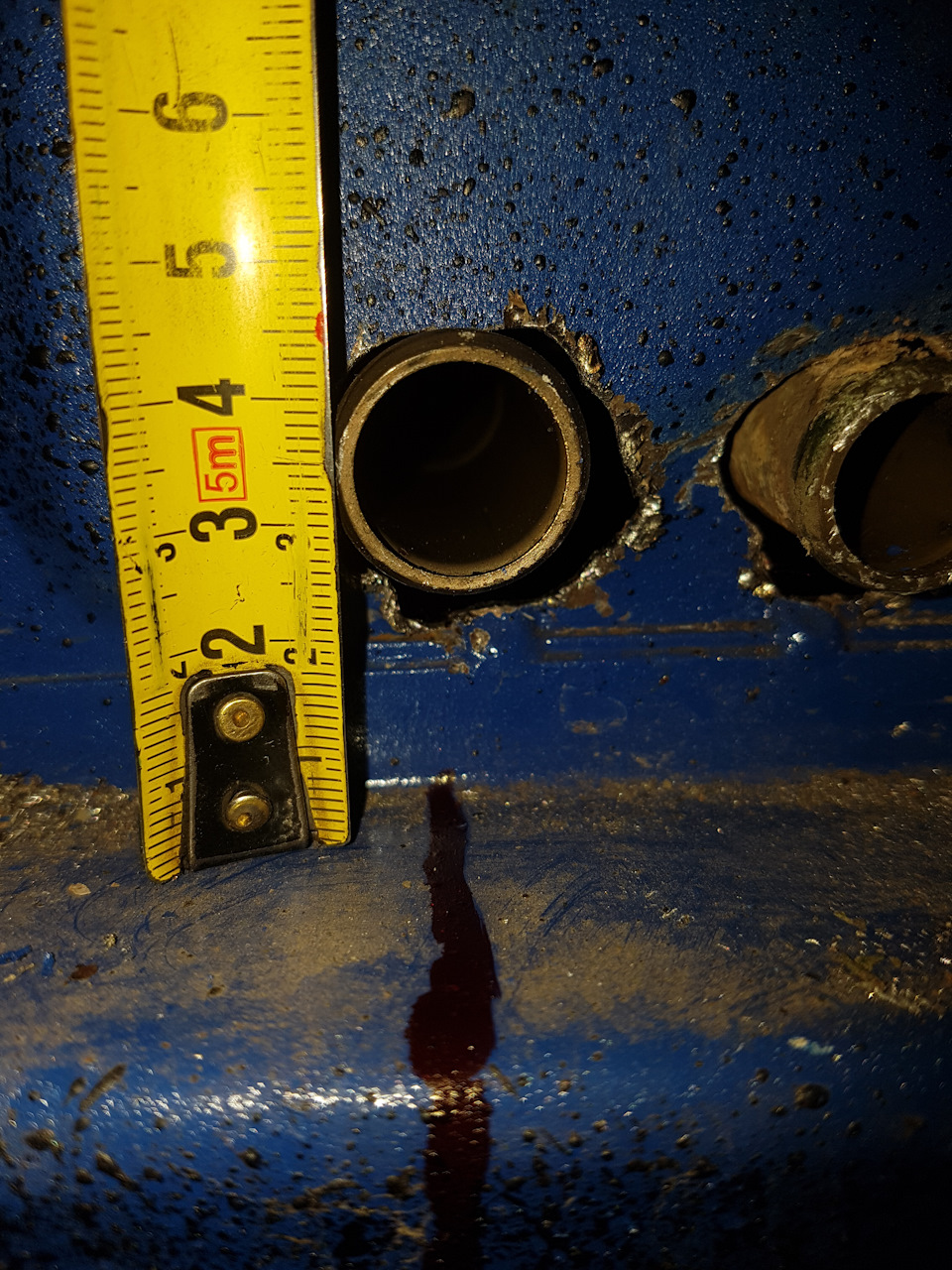

Розміри під отвори для радіатора печі
Розміри для отворів радіатора печі
Розміри для отворів радіатора печі
Отвор під дренаж печі, нижнє вірне, потрібно просвердлити по центруребра жорсткості і виріз у боковині стійки для посадки пічки висотапершої точки 65 мм другої точки 180 мм глибина 15 мм Виріз убоковині стійки для посадки пічки висота першої точки 65 мм другийточки 180 мм глибина 15 мм
Збірне вікно для мого варіанту. Маємо від канавок ребра жорсткостівідступаємо по 20 мм по периметру, це буде посадкове місце длястику горловини та вікна (майданчик) далі ще від уже зазначеноїнижньої та верхньої величини відзначаємо ще по 20 мм знизу таверху, це для створення жорсткості порушеного вирізом, а так самощоб менше потрапляла вода та інше сміття. З боків потрібно надаліприварити пластини по 20 мм шириною, щоб створити обрамлення.
Ширина вікна, що вийшло
висота вікна, що вийшло
Запчастини на фото:602345
Коментарі19
добре вийшло) Я собі теж ставив, але заради кондиціонера https://megadriver.org/p240606-proces-dorobki-kondicionera Але не наважився пиляти кузов, щоб робити забір повітря з вулиці. І зробив дві грубки - половина від ланоса + рідна)))
Прикольно, може пізніше теж кондиціонером заморочусь
кондер річ хороша) влітку кататися дуже приємно Єдиний момент, коли я планував ставити кондер, не думав що з'явиться ГБО. І виявилося, що в спеку під +40 на газу з кондером у місті можна легко закипіти. , А в місті, особливо на підйомах туго.
Класно заморочились ! Ось тільки одне питання є. Мені теж належить переробити корпус печі, поговорив з малярами з приводу епоксидної смоли для цих цілей, почитав про її використання для систем вентиляції. Скрізь одна відповідь - не здумай! Бо її токс...
На свій страх і ризик, дуже не рекомендують там де гаряче повітря, а на забірнику прохолодне, радіатор знаходиться далі за місця клювання. Тут уже справа така. Я планую обклеїти ще віброю і шумкою. Можна думаю відшпатлювати чимось. Поки не думав. гло...
Зрозумів, дякую )
Глобально, але клопітно. Імхо моторчик з ваз 08 вирішує питання тепла і хорошого обдування. Але без рециркуляції
Ну тут уже хто як хоче, я вирішив усе разом поставити
З Опеля все набагато простіше. А тут грандіозна переробка. І ця байдика з права, я так зрозумів цей равлик.
Ну тут уже хто що хоче той те й ставить. Та вентилятор праворуч під парканом
Охренено!
Дякую, намагаюся. Сподіваюся інформація буде корисна іншим.
Аж самому захотілося таку!)) Сама тавро грубка нормально гріє, але не вистачає швидкості обдування! Тому вона добре гріє тільки на швидкості ...
Це Так, але там горловина велика для такої грубки)
Тавро пічку, добре лікує восьмий равлик, але там немає режиму рециркуляції, як ланос.
Ось ось, це цікаво
Заходьте на сайт російських тавроводів і дивіться Мегапічку Вишняковського.
А чи реально поставити тавро грубку і ланос тарпеду?
Все можна, тільки зстикувати буде складно і потужності і печі обмаль буде
