Після чергового згоряння недешевої лампочки ближнього світла я згадав, що колись давно в процесі експериментів робив плавне включення вентилятора на УАЗівському резистори і реле, підключеному паралельно до нього.

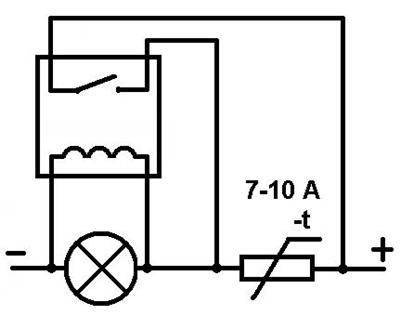

Вирішив згородити таку ж схему, але з терморезистором. Відомо, лампи в більшості своїй перегорають у момент включення, оскільки нитка холодна і струм, що протікає по ній більше номіналу. Реле і терморезистореТут використовується звичайний терморезистор з негативним коефіцієнтом зміни опору і стандартне автомобільне реле.

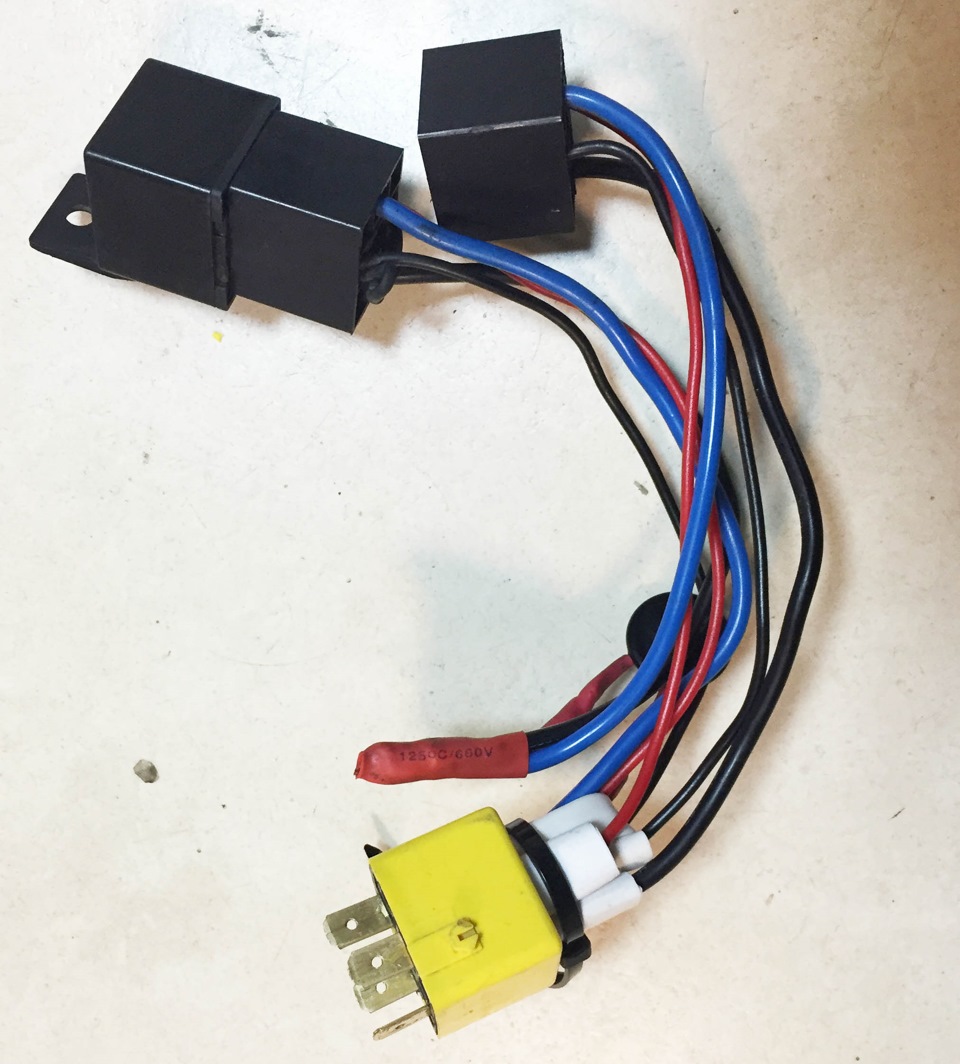

Термістор нагрівається від струму, що протікає, і при підвищенні температури зменшує свій опір майже до нуля (майже ). Реле при досягненні напруги вмикання (7-9 вольт) закоротить термістор і виключить його зі схеми. Закорочувати термістор необхідно, оскільки навіть після повного нагрівання на ньому падатиме напруга аж до 1В. Одне реле, купив терморезистор і скрутив наступного монстрика:
Вставляється ця історія замість штатного реле ближнього світла.В порожню колодку вставляється наше штатне Вийшло м'яко кажучи громіздко, я привісив релюшки хомутом до кріплення блоку запобіжників, може придумаю щось краще, але в цілому все працює. Розпалювання ламп ближнього світла виглядає ось так:До речі, при такій плавній подачі напруги при покадровому перегляді чітко видно, яка з ламп "свіжіше" (це лампа справа, вона нова), вона загоряється порізче, а фара зліва - повільніше (їй з півроку). Взагалі я не збираюся з цим їздити все життя - я вже попросив знайомого електронника зробити мені повністю електронний плавний розпал на польовому транзисторі, але взагалі працює воно і на терморезисторі за 9 грн теж непогано. Терморезистор 2.2 Ома, 20мм в діаметрі і потужністю 11А. Тюнінг повторюся безглуздий, але практично безкоштовний і якщо навіть він заощадить пару лапм за рік-два, то окупиться з лишком . Демонтується за 20 секунд, якщо…











Коментарі(2)
Drak0waбув 2 роки тому
Львів, Львівська область
Хммм. За 80 тис. перегоріла одна лампа. Поміняв обидві відразу. Найпростіший і найпоширеніший Osram. Може не варто брати недешеві?
kuzyavrавторбув 1 рік тому
У мене перегоріло три лампи за 100 з невеликим тисяч. Кожна грубо кажучи по 5 баксів. Це Philips, вони не дуже дешеві, але й не наддорогі, Osram приблизно в ті ж гроші. Ще ставив дві якихось російських, вони згоріли за два тижні, теж у сумі баксів 5....
