Підсвічування замку запалювання!

/**/

Всім привіт! Протягом півтора місяця після того, як я виклавостанній запис у БЖ, я мав у собі ідею зробити підсвічування замкузапалювання.

Хочу відразу помітити що, наскільки я знаю, до цього ще ніхто зіСтароводів не робив підсвічування замку запалювання MitsubishiSpace Star, принаймні на MegaDriver.org =)
ОБЕРЕЖНО, БАГАТО БУКАВ! )

Передісторія:

Так як уже давним давно набридло на дотик потрапляти ключем у замоку темний час доби, я вирішив взятися за цю справу, до того ж дужесимпотично виглядає. І так, більше місяця тому я переглянув багатоваріантів виготовлення кільця та підсвічування в інтернеті і самособою на Драйві, але коли зняв панель під кермом побачив що панельпрактично впритул прилягає до пластиковому кільцю іммобілайзер (зазор буквально 3-4мм), і зрозумів, що доведеться або сильнополамати голову над тим як "приколгоспити" підсвічування, абозабити на це і не повертатися до цієї ідеї…

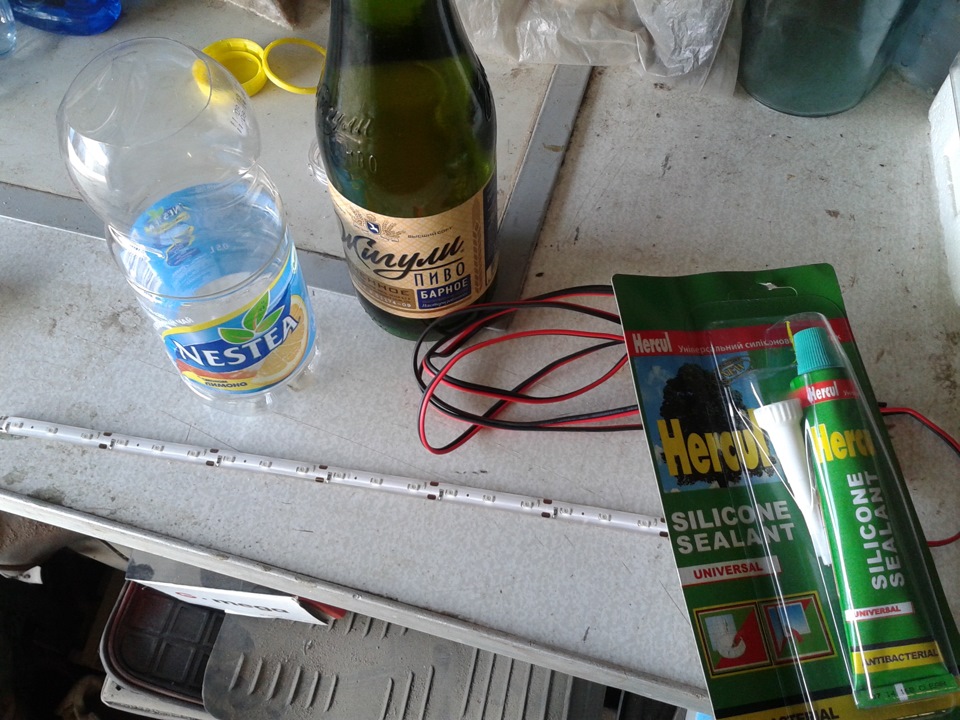

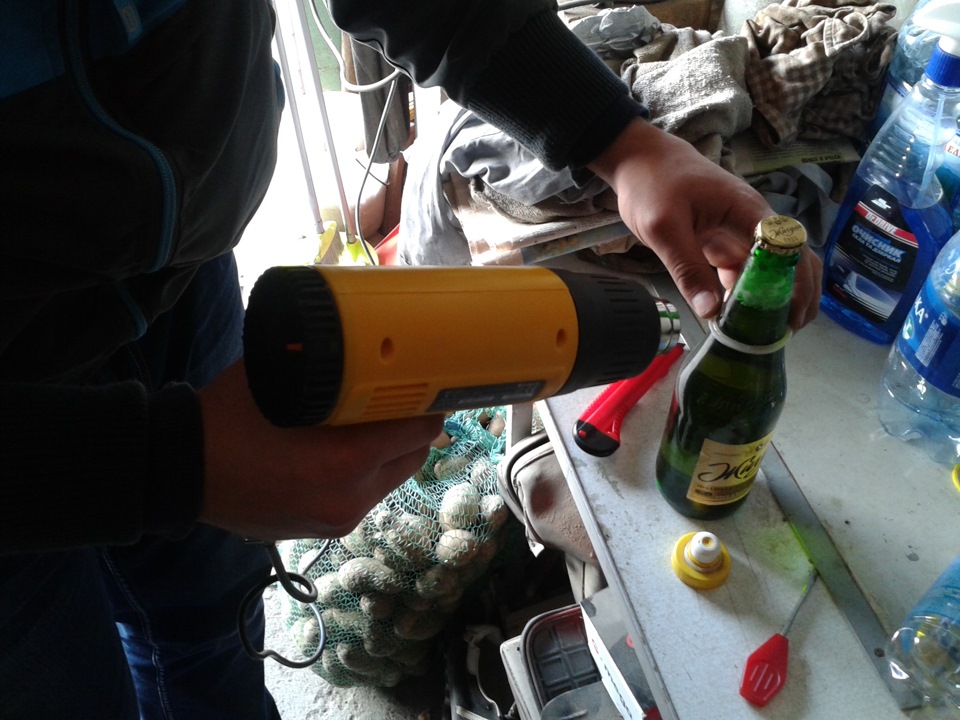

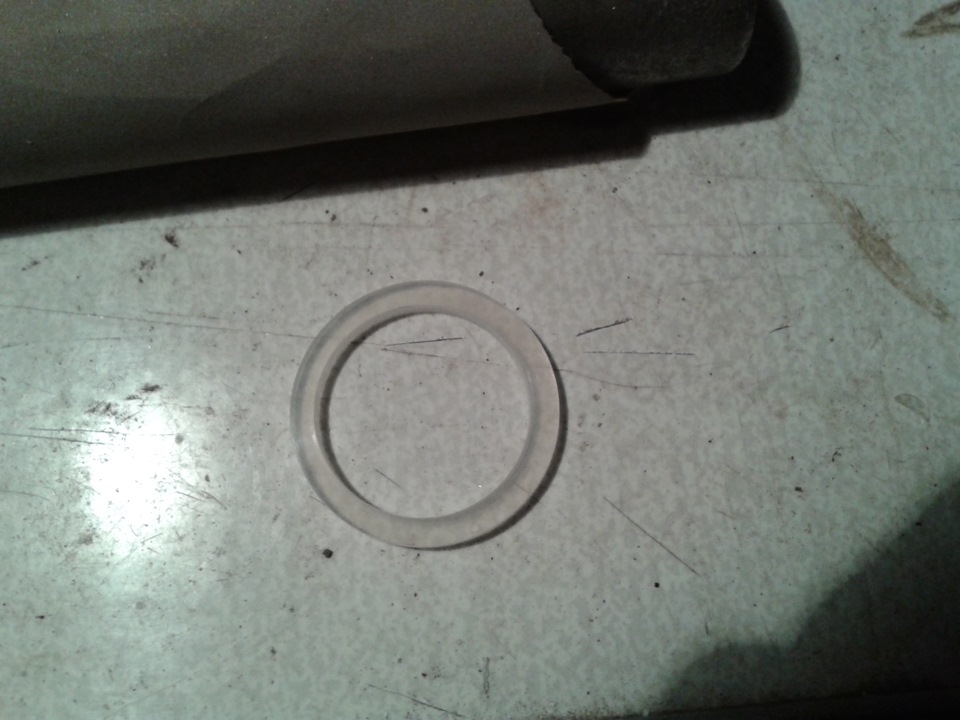

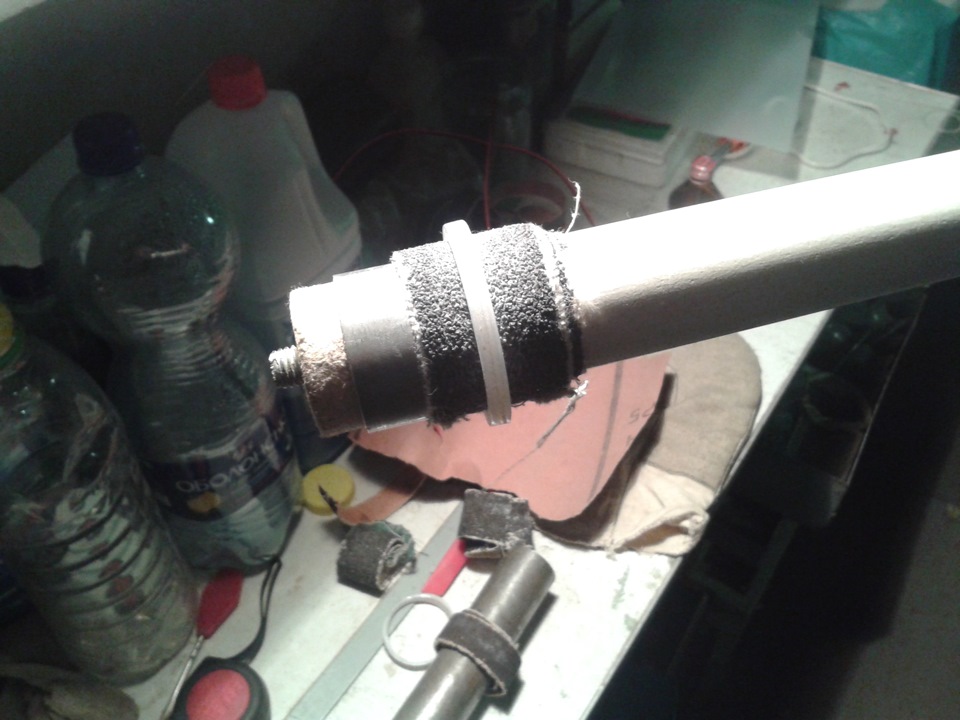

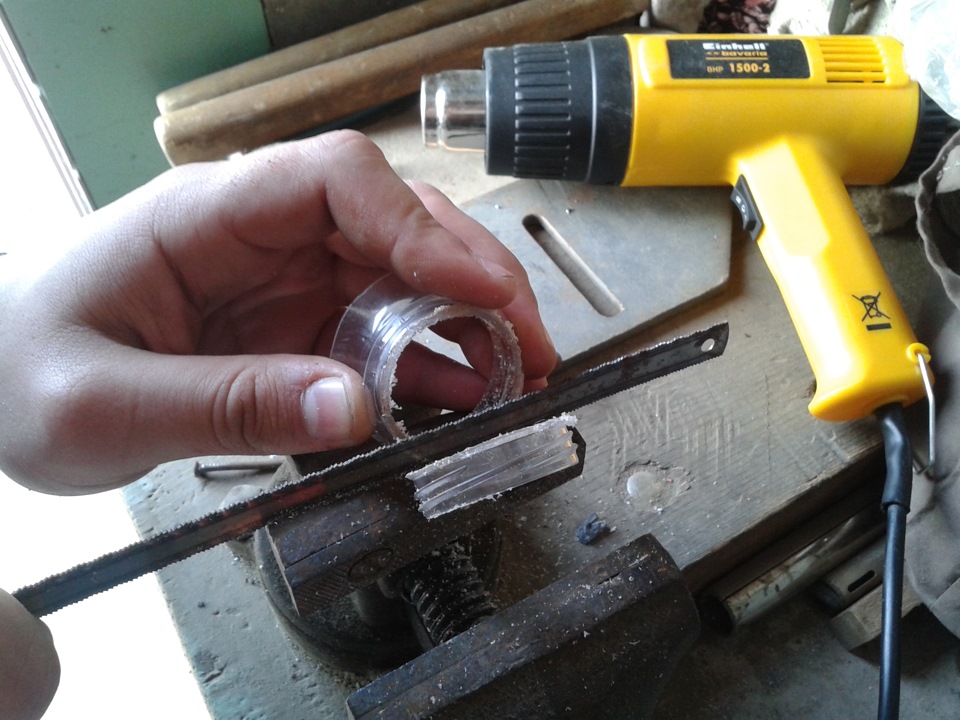

Того ж дня я з другом 1-Roman Купив діодну стрічкусинього кольору із запасом, і провід. З підручних засобівспробували змайструвати кільце, тому що доступу до оргскла і дотого, чим його можна вирізати у нас не було. Шийка, розтягував йогодо потрібного розміру Пол дня ламали голову що та як зробити, алевсе застопорилося на виготовленні кільця та його інтеграції разом зпідсвічуванням в замок. В результаті я плюнув на це все і забувприблизно на місяць. І ось, вчора вирішили відновити спробиреалізувати цей задум до кінця. Завдяки щасливому випадку у сусідапо гаражу завалялося оргскло приблизно 5-6 мм завтовшки — саме те, що мені було потрібно. Він допоміг мені і вирізав своїмінструментом мені обручку зовнішнім діаметром 50мм і 41мм —внутрішнім. Запас вийшов досить великий і довелося неабиякпопітніти, щоб підігнати деталь до потрібних розмірів. Йогонаждачкою на пару мм було досить важко. Готово! Полірнув дрібноюнаждачкою, надавши йому матовий ефект Вуаля! Кільце готове, знімаємопанель під кермом

Знімаємо гумове кільце — ущільнення

Щоб не робити кільце надто тонким вирішили обробити отвір панелінаждачкою і прибрали буквально 1 мм пластику, благо він набагатолегше піддався обробці! ) Підігнали! З першою частиноюнайскладнішого процесу закінчили.
Приступаємо до другого — підсвічування…
Проблема освітлення полягала в тому, яким чином розмістити діоднустрічку перпендикулярно замку запалення і закріпити її, і при цьомущоб вона світила через ту саму щілину в 3 -4мм між панеллю таіммобілайзером. Так, у розпачі у мене виникла, можливо, сама "колгоспна" думка з усіх можливих - зробити таке собі "кріплення"для діодної стрічки з, увага, ТАПКИ ДЛЯ ФАЙЛІВ (! ) Точніше звирізаної з неї планки у формі куточка)
Так, можливо це кумедно звучить, але це виявилося справдівиходом!
>

Обробивши цей куточок, щоб він міг зігнутися в коло і приклеївши нанього відмінний двосторонній скотч-стрічку, я вирішив простоспробувати поглянути на такий варіант і що з цього вийде.

Вирізаний пластиковий куточок з папки + двостороння скотч-стрічка Ябув упевнений, що це тимчасовий варіант, і навіть скотч абиякнаклеїв, але як сказав перед цим мій друг "у нас тимчасовий варіантзавжди стає постійним". " =) У результаті так і вийшло)
Ось такий
У профіль це виглядає більш гідно :)
Всередину клеїмо діодну стрічку
Пробне підключення

Тепер все готово і ми прямуємо до фінішної прямої! Запитатипідсвічування я вирішив від габаритів і поясню чому:можна булопідключити від кінцевика двері, але я хотів щоб підсвічування нетухло, мені подобається так і головне що мене воно невідволікає;
2) я бачив містять мікросхемку з опором і такою собі релюшкою часу, щоб підсвічування загасало через деякий час після закриття дверей, але я з електронікою не знайомий і такий варіант відпав; 3)запитати окремо на якусь кнопку теж не варіант, тому що перш за всесідаючи в салон у темний час доби рука завжди тягнеться включитигабарити :)
< /
Приймаємося шукати провід габаритів, від'єднавши перед цим фішкулівого важеля. Методом тику ми вирахували цей провід і кинули нанього плюс. >

Збираємо панельку назад, гасимо світло, включаємо габарити і… Осьвона! Ось вона, риба моєї мрії! (с) =))

Плоди роботи

Відео роботи:

Всім хто подужав цю статейку і залишив коментар спасибі! :)
Особливе спасибі за допомогу 1-Roman
