У нас склопідйомники управляються по До шині (за цифрою) адоводчики працюють банально подачею напруги, та ще Етакс відрубуєживлення від склопідйомників після приблизно хвилини глушіннямашини тому був необхідний блок який при постановці на охорону мігби дати штатну цифрову команду на Етакс (бортовий комп'ютер) назакриття вікон.

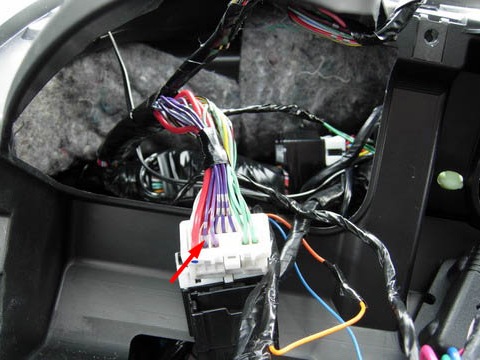

Для підключення довелося розібрати підлогу машини, необхіднийроз'єм знаходиться за приладовою панеллю. Провід червоного кольору— вихід + 12 вольт, також нам необхідно обчислити три фіолетовідроти керуючих склопідйомниками. Керуючий на ньому має бутипостійно невелика напруга, його не чіпаємо, другий керуючий ближнімсвітлом і три інші — ті що нам потрібні. Роз'єм тому доводилосядовго і обережно їх обчислювати.

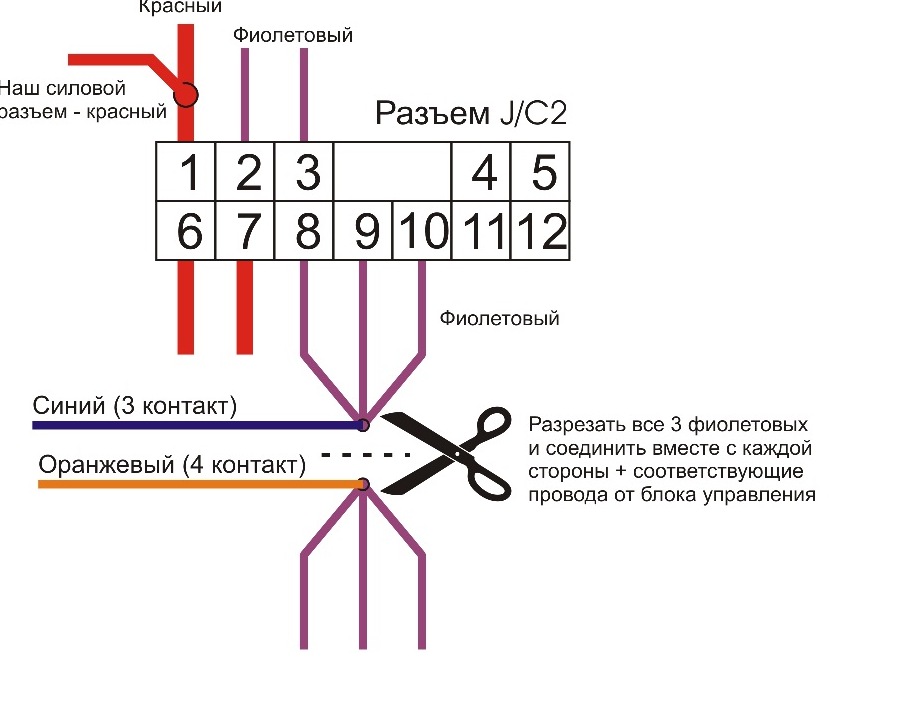

Ці три дроти відкушуємо від зазьема з'єднуємо разом і пускаємо їхчерез наш блок, по них і йтиме команди на закриття.

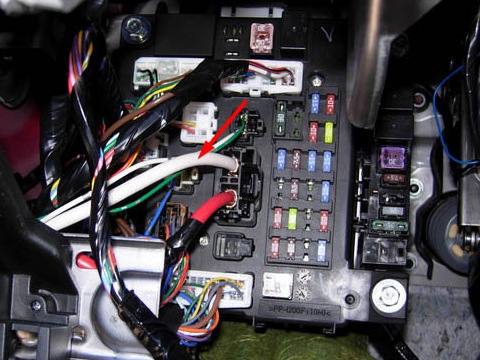

Харчування беремо від білого товстого дроту.
харчування
Ну і в кінці підключаємося до сигналізації на додатковий канал.
І в результаті отримуємо ось такі смаколики:
1. Перемикач у положенні "ON" включає функцію автоматичноговідкриття вікон по включенню запалювання (при встановленні ключазапалювання відразу в положення "зажигання" (тобто в положенні ACCне більше 10 сек) відкриває переднє скло, якщо про-
йшло не більше години з моменту їх закриття).
2. Перемикач в положенні "ON" включає функцію автоматичногозакриття вікон
по вимкненню ACC (при вимиканні запалення скла піднімаютьсяавтоматично, без постановки на охорону).
> 3. Перемикач у положенні "ON" включає функцію постійної подачінапруги
на склопідйомники при встановленому ключі запалювання в положенніACC (дозволяє керувати склопідйомниками при очікуванні в машині безвключення запалювання-
/>
ния).
Коментарі20
Де можна придбати HEX фаїл
?
Де і як можна купити цей блок в Україні, підкажіть потис!
Де можна придбати HEX фаїл.
>Юрой YBossпосилання, бажано оформляти, щоб можна було, на кліку, відразу перейти ... До того ж, мабуть помилка в імені ...
ребятааа! Врятуйте допоможіть! я не в тему трохи! буду дуже вдячний! таке питання, у мене автоматом закривається тільки скло водія, як зробити так що б всі закривалися автоматом, хоча б з пульта водія! )))) ЗАРАНІШЕ ДЯКУЮ ))
взагалі то ділюся секретом. робив колись так1 що б склопідйомники прокинулися достатньо розірвати шину LIN прямо в двері.2 якщо цю шину коротнути імпульсом 1-2 секунди то це рівносильно команді закрити всі стекла.можна реалізувати двома релюхами за у...
А якщо розірвати шину і відразу з'єднати назад. Сигналу на закриття вікон не вийде ? Мається на увазі, якщо використовувати один додатковий канал сигналізації та 5-ти контактне реле.
Здається треба ще ці 10 секунд імітувати включене запалювання, не пам'ятаю вже, можу помилятися. Треба пробувати. Провід у двері здається фіолетовий або бузковий
якщо коротити шину на масу, нічого не зіпсується в мікросхемах?
Ні. Каншина таке витримає
Кан ? Ми ж начебто про LIN-шину говоримо
Лін. Обмовився. Кан по двох проводах працює а Лін по одному
Ок ! Буду пробувати. Тільки хотілося б якось вирішити щоб від одного каналу працювало. А додатковий 10 секунд випадково не для живлення склопідйомників потрібні? Якщо це так, то можна в ETACS час роботи склопідйомників збільшити при вимкненому запаленні.
Тільки провід укоротити той, що йде у двері на блок керування склопідйомниками
Спасибі! Це я зрозумів.
Млинець помилка. Не вкоротити, а коротити
