Якщо у кого є ще схеми — діліться.Додаватиму їх в цьому записі.

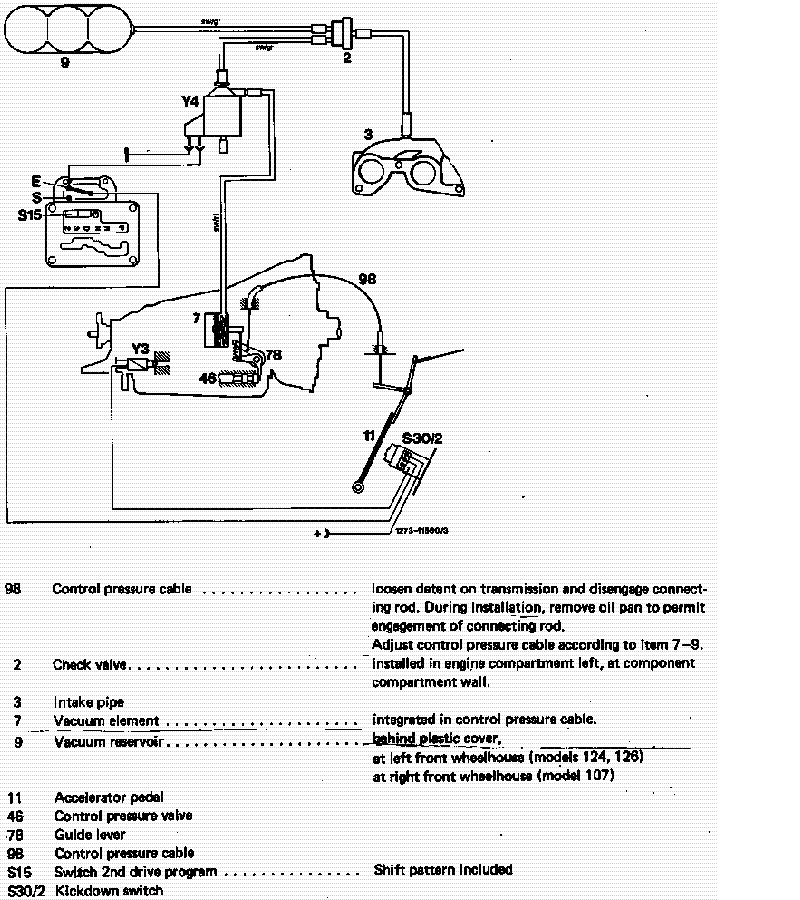

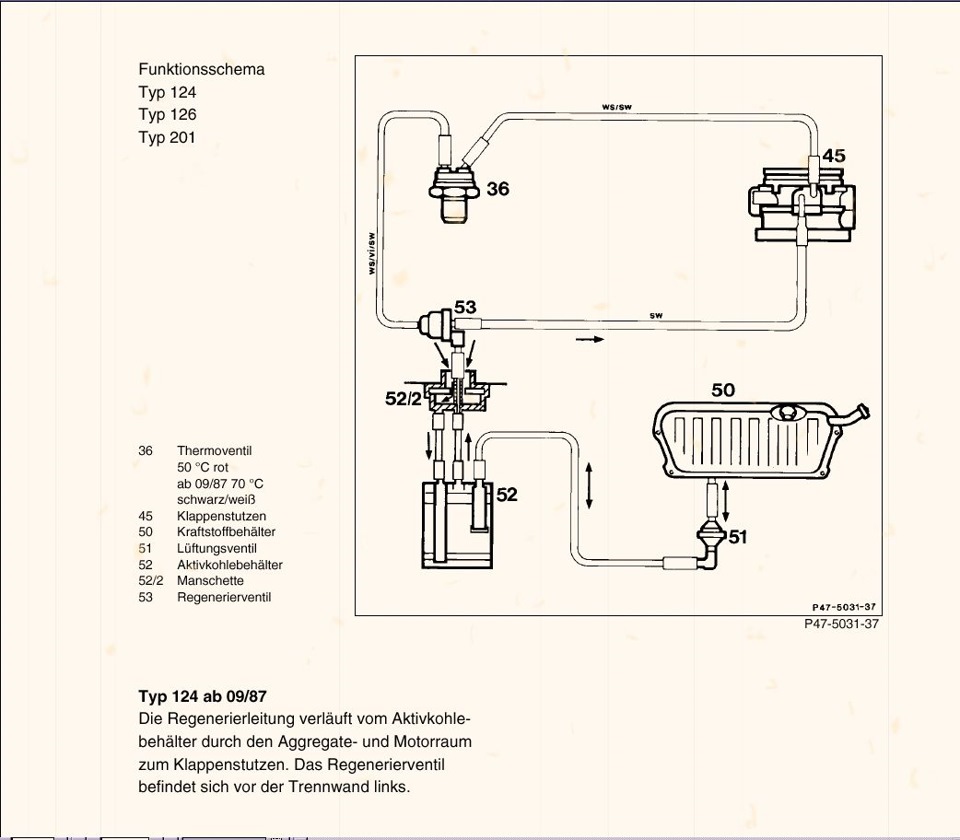

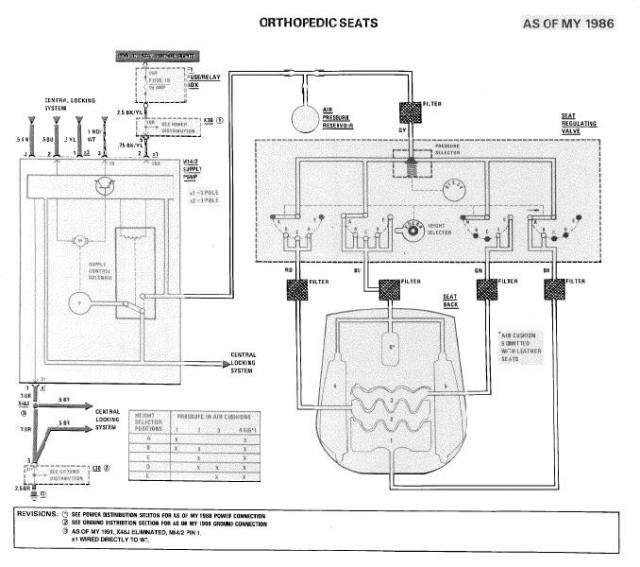

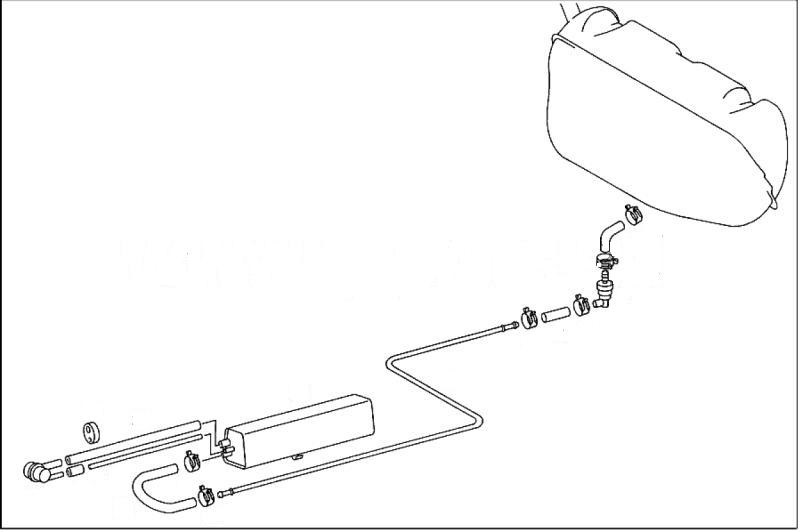

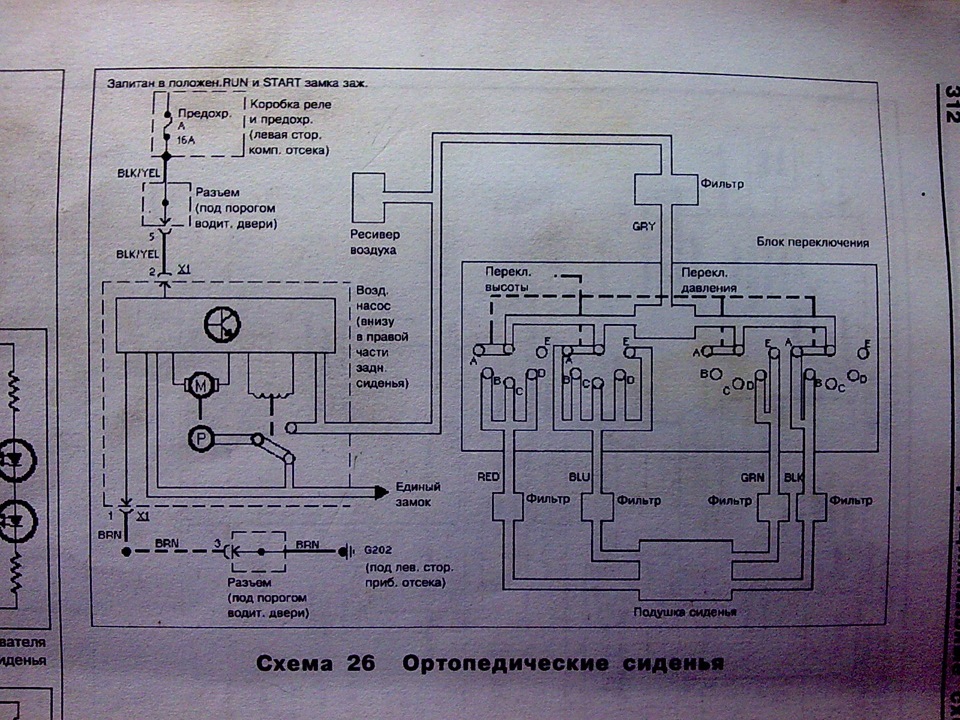

Це схема підключення вакууму перемикача S\E (стандарт/Економ)АКПП.У мене все було відключено.До того ж електромагнітний клапанбув несправний.Адсорбер.Думаю, тут все ясно.Ще одна схемапідключення адсорбера. "ортопедичні сидіння. Вакуум плюс електрика... Вона ж, але російською. Ця схема з 124-го. Аналогічна. Тут всезрозуміло. Вакуумний коректор нахилу фар" Вакуумна схема кліматсистеми з клімат контролем br> … без клімат контролю
Ще одна схемка. Рециркуляція (без клімату)
Центральний замок. Це схема SEC. Седан – аналогічно. Тільки ще двідвері)
Одна зі схем вакууму моторів 116\117
… без коментарів
Ще схема для моторів 116\117
… ще 116\117
Коментарі20
Доброго часу Вам.W123 240D, VIN 1231231A103987Причиною падіння розрядження у вакуумній системі стала вакуумна система авт. Кліматичної установки! Як би перевірити її Елементи та магістралі перед тим, як під центральну консоль заглядати?
Вітаю! Якщо чесно, слабо зрозумів суть питання
w463 Циліндр блокування диференціала переднього мосту їсть вакумні трупка де він виклуцат ео кінець видно на капоті радм реле переключення диференціал
як узнати де перекручують вакумні трупка w463 Циліндр блокування диференціала переднього мосту
Напевно у школі
Доброго Здоров'я, добра людина! Тільки тут знайшов прокладку вакуумних трубок ЦЗ. Величезне Дякую за інформацію!
Дуже радий, що стали в нагоді схеми!)
Доброго часу доби. У мене 104 мотор і акпп 722.433З коробки йде 3 трубки зелену і рожеву знайшов а ось чорну вставив в колектор. Це правильно?
на фото можна показати?
Тільки завтраСфоткаюНе де не можу знайти схему вакуумних трубок(
Ок. Постараюсь підказати
Спасибі
Це на колектор з акпп
Це заглушив
Ця з колектора йде в трійник
а на w126 m110 є?))
неа(
Доброго дня допоможіть знайти Схема вакуумних трубок на w211 646 мотор cdi. може у кого небудь є
На свіжі мотори точно немає нічого
Доброго дня, хлопці, можете викласти схему або фото трубочок на моїрі м103? Знімали голову, тепер всі поплутали, що і куди ...
