І знову привіт тим, хто відвідує мою сторінку.
Полістав форум зрозумів, що має сенс викинути рідний клапан пічки іпоставити щось надійніше та ефективніше. Водопровідний кран ставитиякось не дуже й хочеться, а от з газелі... Цікавенько що з цьоговийде.Замовив учора, сьогодні вже отримав і почав готувати авто дойого встановлення.
Саме тому і написав:
Раз це вже електроклапан, то керуватися він повиненкнопочкою.Який? Бачив на драйві ставлять кнопки від склопідйомників, але є одне АЛЕ! Мені її нікуди ставити! Як я вже писав раніше-різатиі дірявити торпеду я не хочу, а більше ніякого іншого місця, придатного для кнопки, я не знайшов. Саме тому я придумав своюверсію підключення))) Розписувати не буду, думаю по фото Визрозумієте все!
Забігаючи на перед говорю:все працює чудово! Закінчив близько годинитому, перевірив! Все чітко!

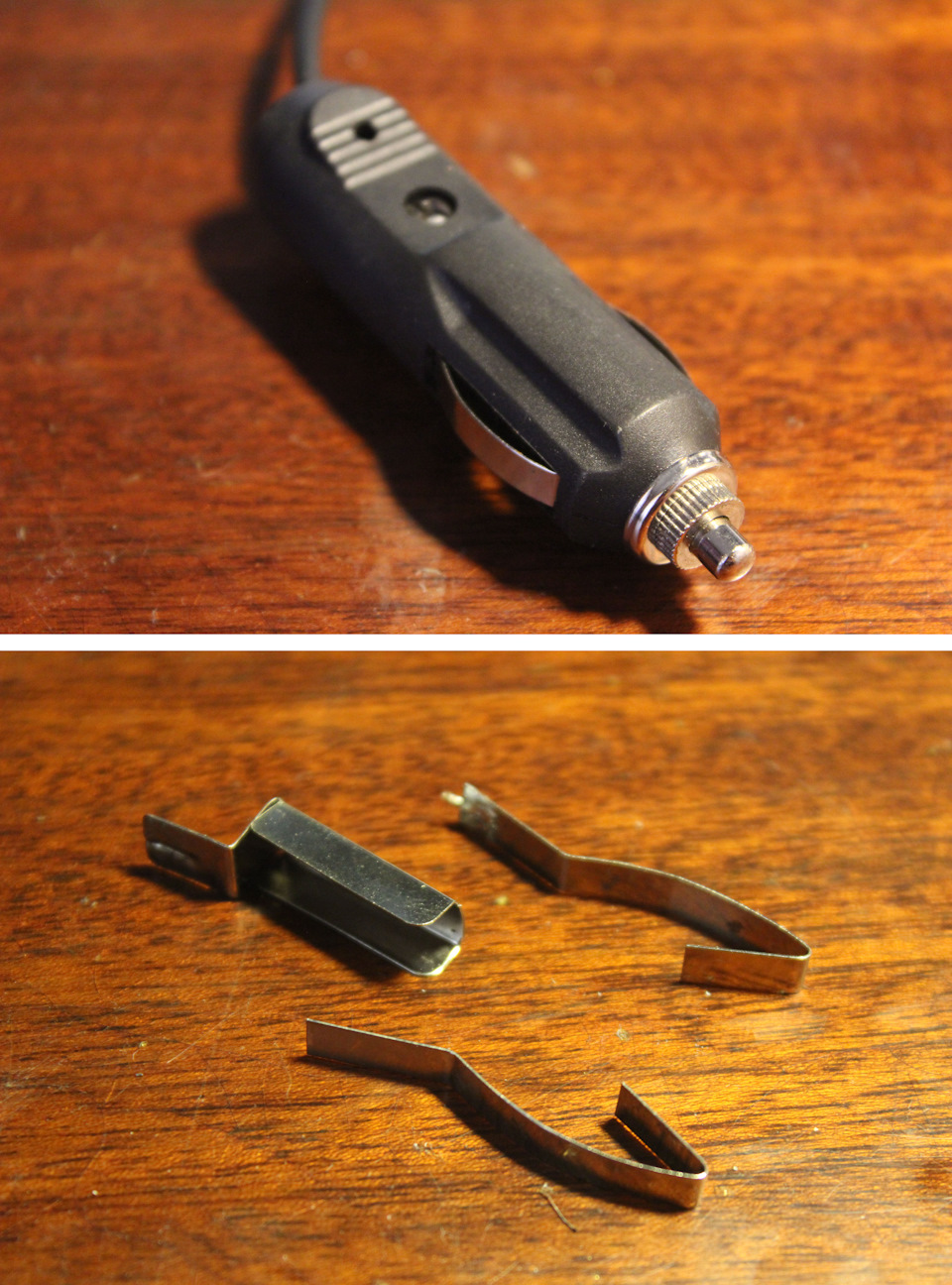

З непотрібного штекера для прикурювача дістав три металевіпластинки.

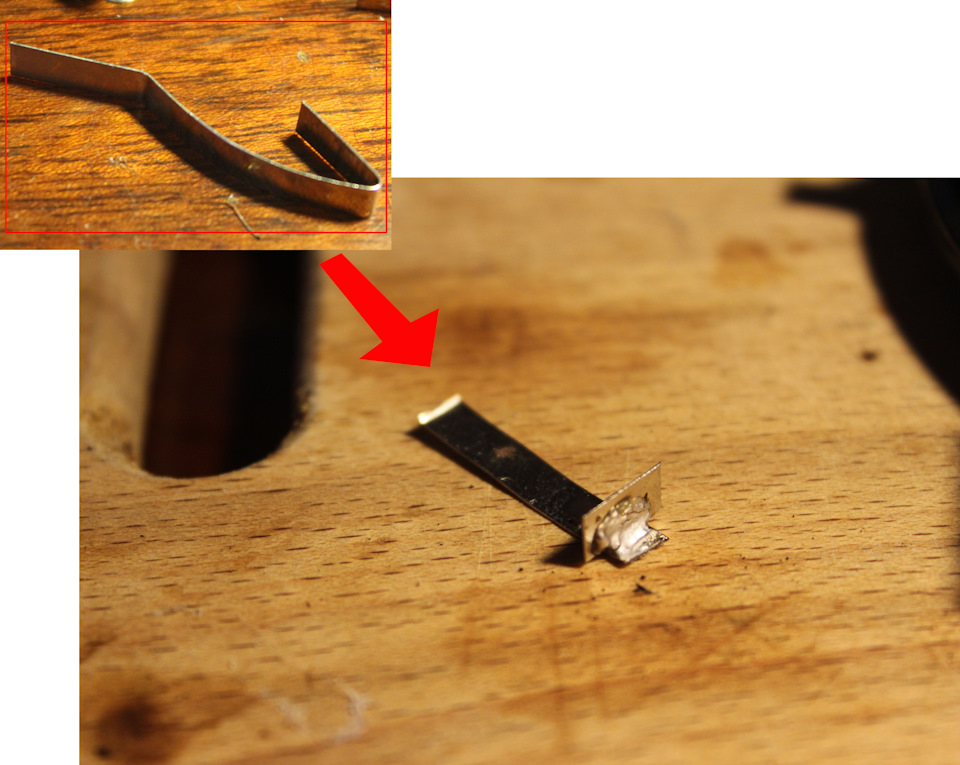

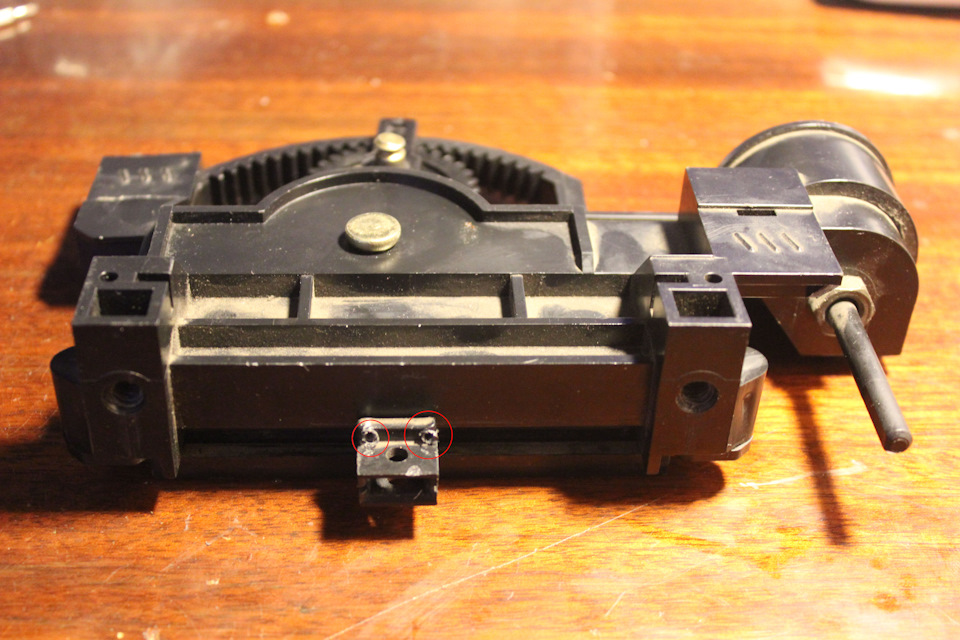

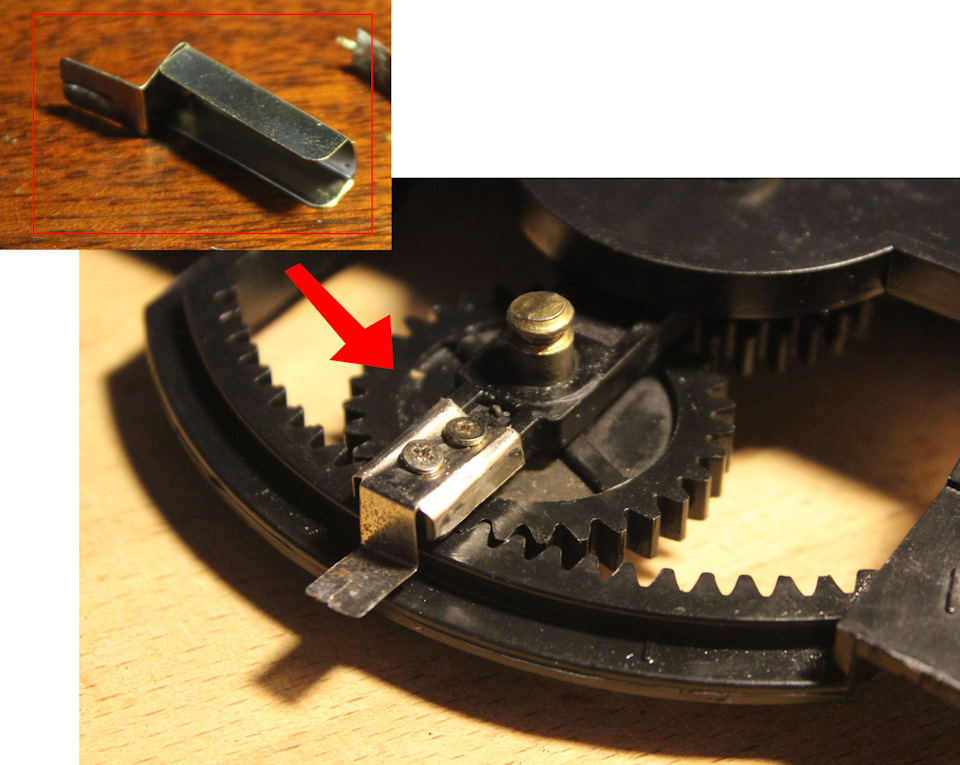

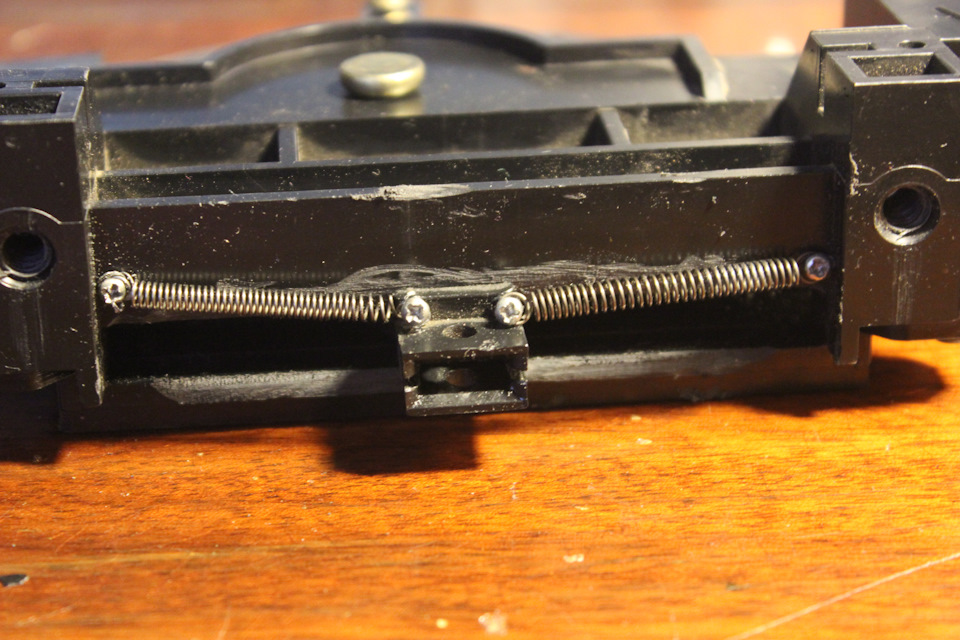

Зняв панель управління піччю. У язичку, який керував тросиком, зробив два отвори (виділив їх червоним колом). Прикрутив двіоднакові пружинки. Таким чином, щоб язичок став посередині паза. Назворотному боці панельки керування грубки прикрутив одну зпластинок, яку дістав із штекера для прикурювача. Само собою я їїперегнув під потрібні мені розміри для установки. Взяв дві іншіплатівки, розрізав і спаяв так як потрібно для подальшої установки.Після того як зробив це фото ще трохи обрізав цю платівку і привівїї у більш культурний вигляд. Повторив цю процедуру ще раз тк меніпотрібно дві. Дві (тільки що виготовлені) пластинки прикрутив покраях. Вид зверху. Припаяв дроти, які будуть замикатися івідкривати/закривати електроклапан, і прикрутив їх до фішки (длязручнішого підключення в авто)
Ось так ось вийшло) По суті панель управління і залишилася панеллюуправління. Тільки замість тросика тепер дроти.
Я думаю суть роботи Вам зрозуміла. Смикаємо важільвліво:замикається одна пара контактів, тим самим відкриваючиклапан. Смикаємо важіль вправо-клапан відкривається. А завдякипружинкам важіль завжди повертатиметься у центральне положення. Осьтак.
Днями буде встановлення та фото звіт.
Усім хорошого вечора.
Коментарі19
Дуже сподобалася ідея та втілення з керуванням краном
чортів геній! це ж просто БОМБА)))) я поставив новий кран. перекрити повністю не вдається. по трасі - відчиняю вікно. спека ... PS бачив щось подібне на москвичі 412. склопідйомника))))
Як я тебе розумію ... Я часто їжджу по трасі і щоразу проклинаю цю грубку (навіть коли чортів кран закритий). Коли зняв рідний кран, то перевів його в положення закрито і спробував подути в нього. І як ти думаєш який був результат? Туго, але млинець ...
у нас дві проблеми вранці - холодно, а на трасі - спекотно)))) до речі, так - повністю закритий краник на прогрітому двигуні ніяк не впливає на спеку в машині))))
Це якщо він схожий тоді так, закривай відкривай, а в машині жарко.
Тож купив краник від газелі поки він непотрібний буду навесні вже ставити)
Лайк однозначно! Але цікавий той факт, що рідний кран хоч і закінчений звичайно але в потрібний момент їм хоч примітивно але можна підрепетирувати температуру в салоні. А цей я так розумію має два положення відкритий/закритий. І якщо з відкритим кран...
З одного боку ти маєш рацію, у нього тільки два положення відкрито-закрито і, за фактом, більше регулювань немає. Але! У мене заводський краник не працює взагалі! Навіть у закритому положенні на трасі грубка смажить шо погана. Думав краник не робітни...
Один мінус у тому реле, який стримує мене термо-реле дає постійний + на кран, а для крана достатньо 1 с. напруги щоб моторчик його закрив або відкрив. Отже при подачі постійної напруги на кран моторчику швидко прийде кінець(( (
Я про це теж думав і, поки електроклапан не встановив в авто, вирішив спробувати, що буде якщо подати + не короткочасно, а постійно. Як виявилося, в реле встановлений захист від таких дурнів як ми) Натиснув і тримаю реле спочатку клацнуло (клапан від...
Ура! Слава виробникам! Все, замовлятиму! Дякую за дослідження)
Дуже круто і продумано!)))
Спасибі)
Класно придумав, ОК. І взагалі молотчага, Замовив учора, сьогодні вже отримав і ... Закінчив близько години тому. Ну що тут сказати. Зрозуміло що заробився. Я просто підказую. праву (червону зону) кран увімкн.
))) Так, так і буде. В описі для прикладу писав, щоб була суть зрозуміла.
Ти змари, як вивернувся)))Фетіш протека D
D
Чувак ваще красень!
Прикольно, я тільки поміняв краник пічки, подивимося на скільки вистачить, якщо че матиму введу) Молодчина.
