На базарі було куплено:
1. Важіль ручного гальма ВАЗ 2108
2. Трос ручного гальма від ВАЗ 2107
3. Коромисло троса ручного гальма ВАЗ 2101-2107
4. 4 болта М5 довжиною 15 мм і 4 самоконтрольні гайки М5
Для початку знімаємо колеса і гальмівні барабани і колодки зрозпірними планками, краще зняти і гальмівні щити але мені булоліньки розбирати а потім прокачувати гальмівну систему, далізрізаємо в гальмівних щитах трубки через які проходив трос

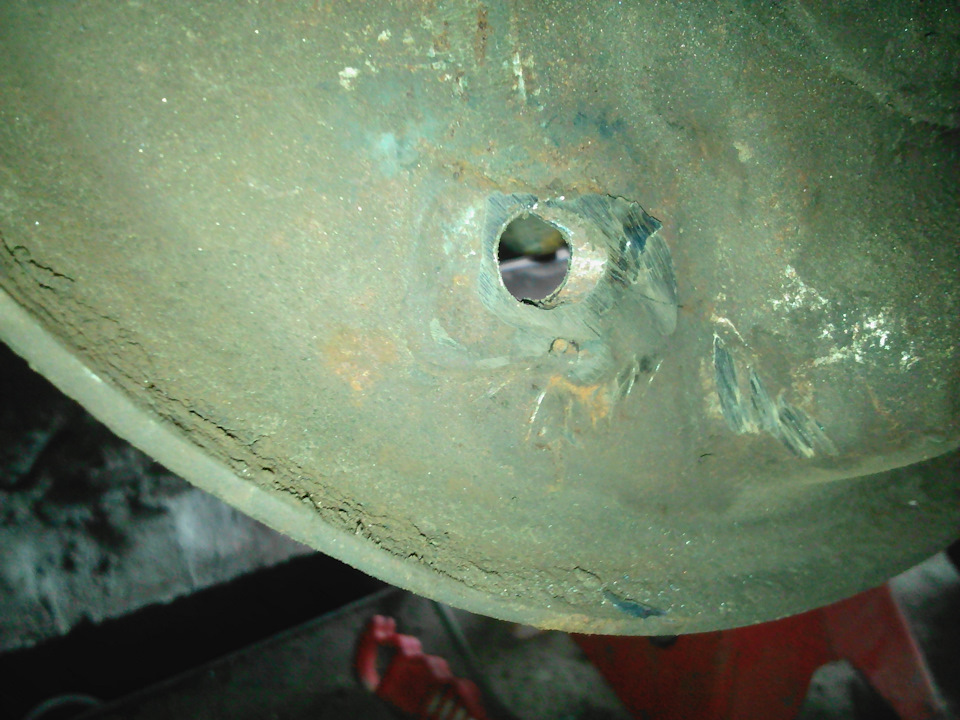

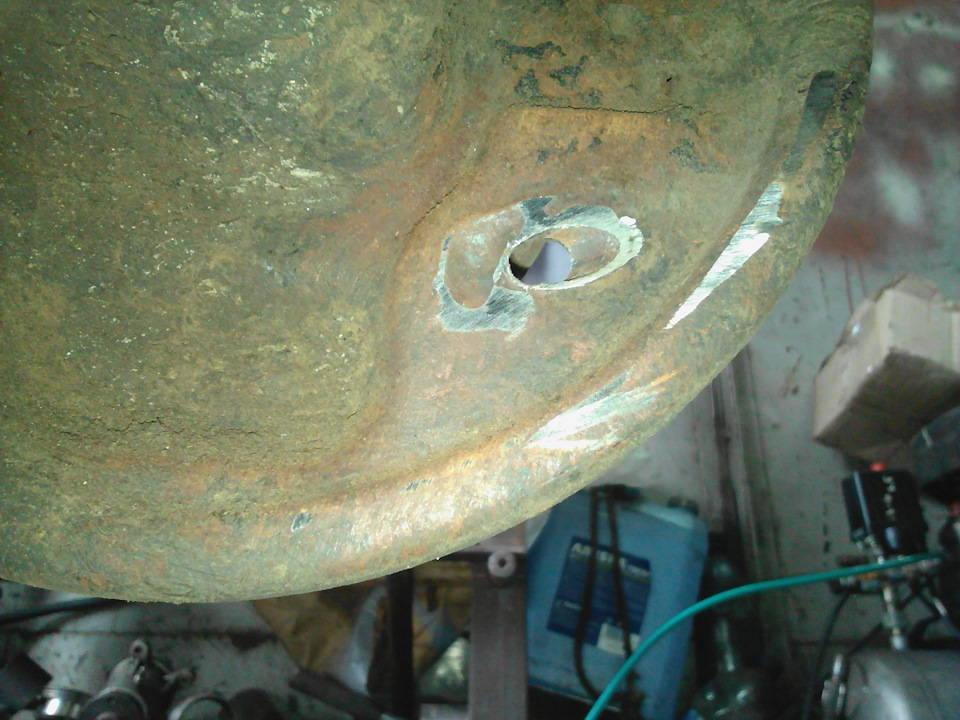

за допомогою круглого напилка надаємо необхідну форму отвору длятого, щоб завести в трос і наконечник обплетення троса

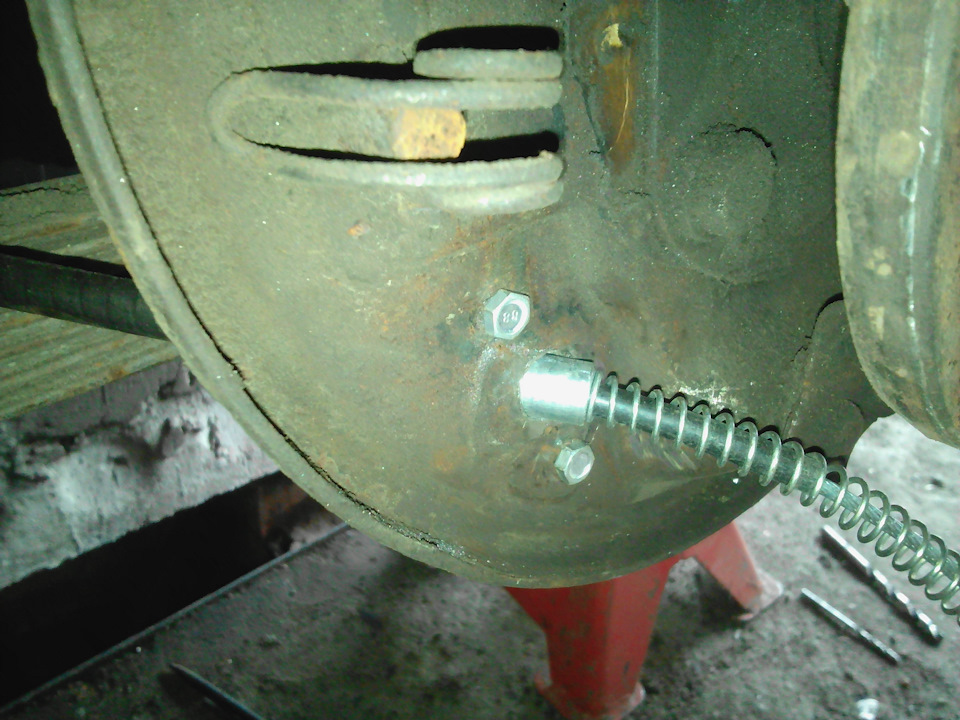

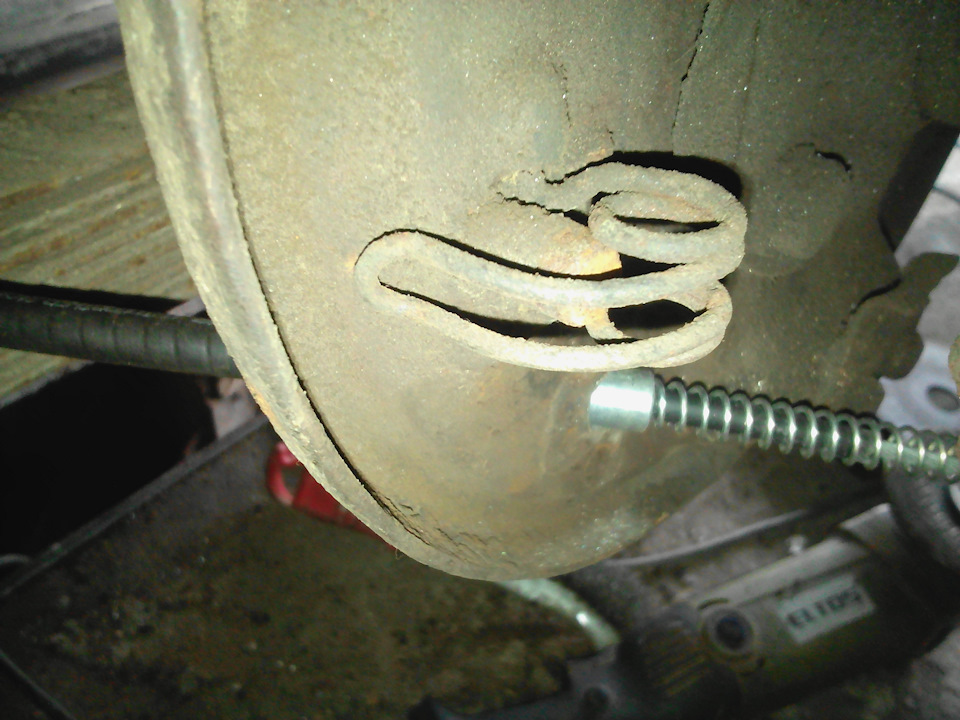

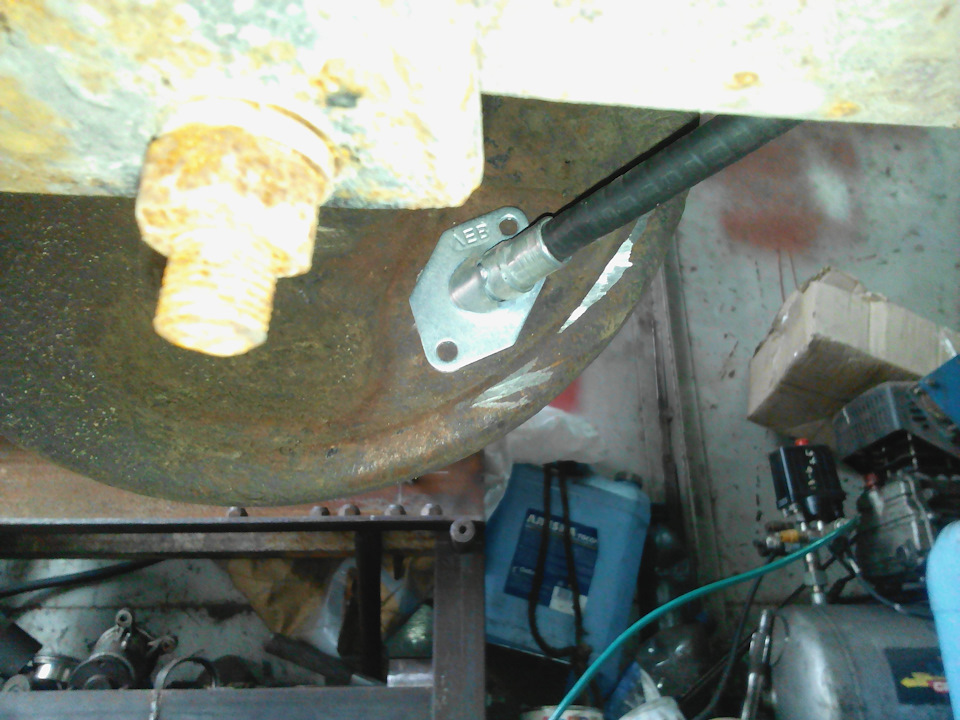

Затем настає один з найцікавіших моментів потрібно просвердлитиотвори кріплення для наконечника обплетення троса ось тутдоведеться помучитися, зробити це легко і невимушено заважаєкріплення ресори до мосту і сама ресора в додачу, я свердлив отворицентрово і шуруповертом, а потім зі зворотного боку розсвердлювавсвердлом на 5, 5мм і доопрацьовував надфілем. Необхідного розмірущоб наконечник одягався на скобу і збираємо все начинку,
розпірні планки вже були встановлені
> після мук із закріпленням тросів на гальмівних барабанах, настають муки як їх викласти по днищу у мене вийшло десь так
З лівого боку приблизно також
для оболонок тросів необхідно виготовити кронштейн тут ціле поледля прикладного рукожопства, але у мене був кресляр, який свогочасу люб'язно мені надав камрад Mikerin, але авторкреслення
Vof4eG
у металі це виглядає так
Після примірки приварюємо кронштейн до днища відразу скажу що формуі величину загинів довелося підганяти за місцем і кріпимо оболонкутроса
Потім ліземо в салон і знімаємо старий важіль ручного гальма, вигляд, що відкрився, радує око розміри по кріпленню важеля від іж412 повністю збігаються з розмірами кріплень важеля ручника від ваз2108
залишається тільки турбінкою вирізати вікно в днище і ліземо підмашину що б переконатися що тяга важеля закоротка і її потрібноподовжувати, за результатами примірок подовжив тягу до довжини295мм шляхом її розрізання і вварювання прута діаметром 8мм.
В результаті даного рукожопства отримуємо конструкцію гальмівноїсистеми яка позбавлена головних недоліків стандартної, і якуможна регулювати піддомкратів колеса
