Сьогодні хочу поділитися радістю, яку я зачудив сьогодні .br/>
Як у всіх пасатів із заводу підсвічування кнопок зелене, ііндикатори повідомлення включеної кнопки-жовті.
Я вирішив змінити колірну гаму, так як магнітола зовсім невписується в горизонт.
І так.Знімаємо кнопки, і коротимо.Розібрати кнопку зовсім нескладно, всі засувки знімаються легко, нічого не ламається.Я думаю, що не мало пасоводів бачили кнопку в розібраному вигляді.

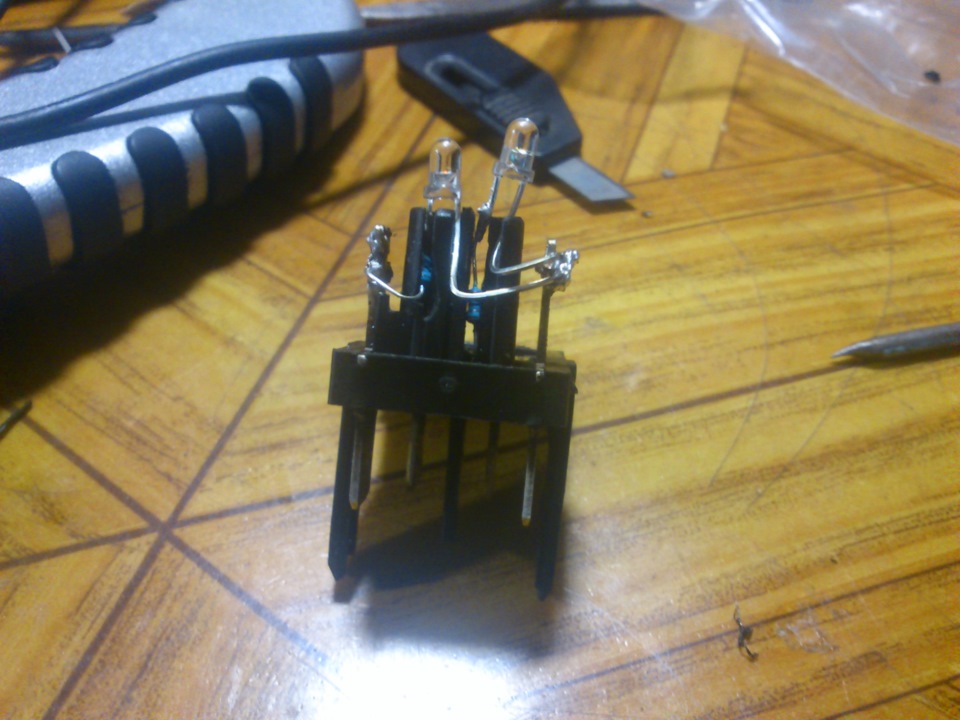

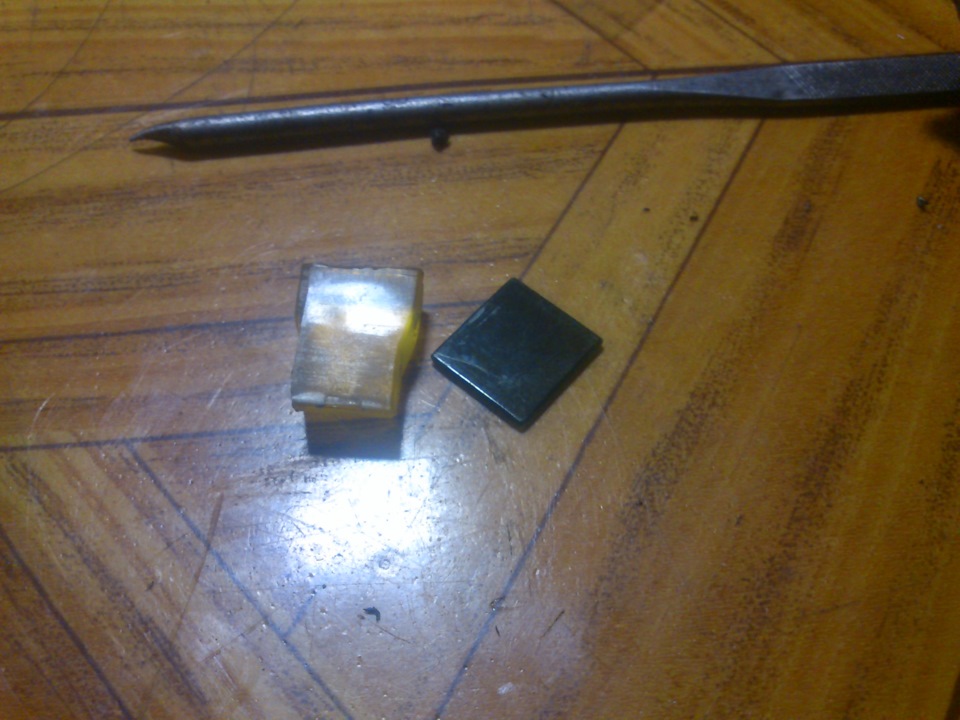

Знімаємо лампи, користуючись пояльником, беремо світлодіоди ірезистори на 1000 Ом. Ось готовий результат. (просто сам тулив півдня, поки нормально розташував). Дуже важливо:якщо ви хочете, щобсвітилося таким же кольором як обраний світлодіод, вам обов'язковопотрібно видерти світлофільтри з кнопки:

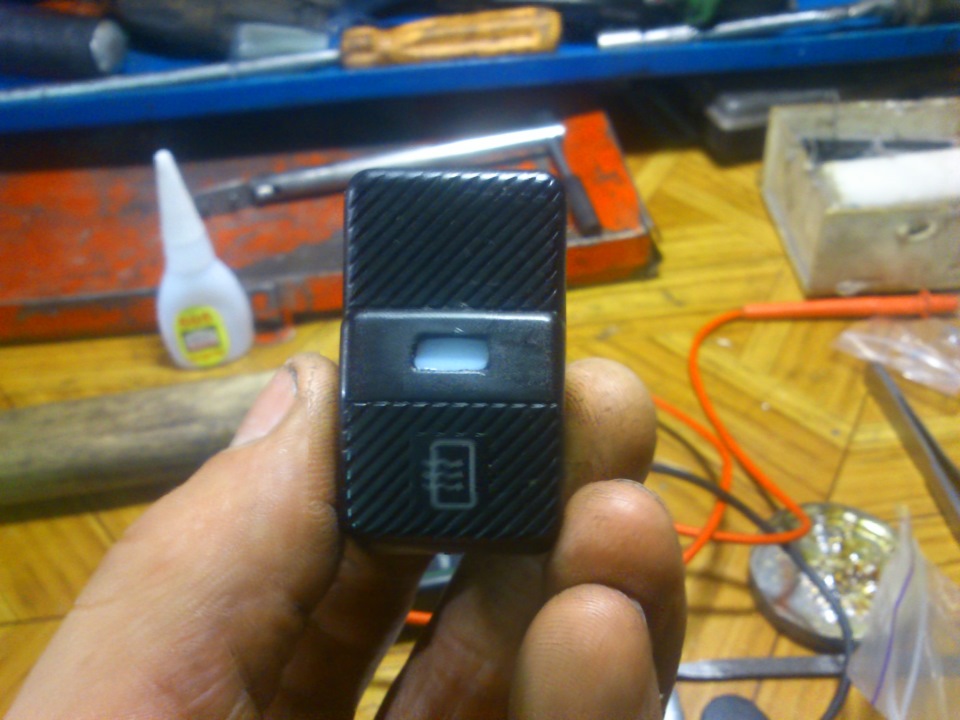

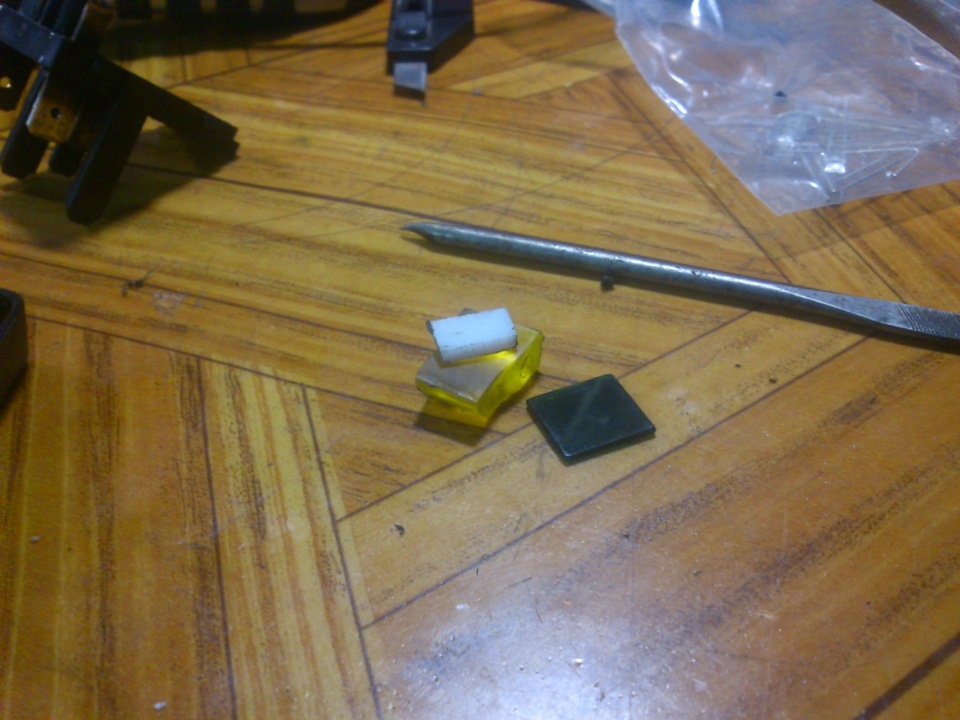

Знявши жовтий світлофільтр, утворюється отвір на обличчі кнопки, його замінимо білим акрилом (молочний пластик, який пропускаєсвітло).
>

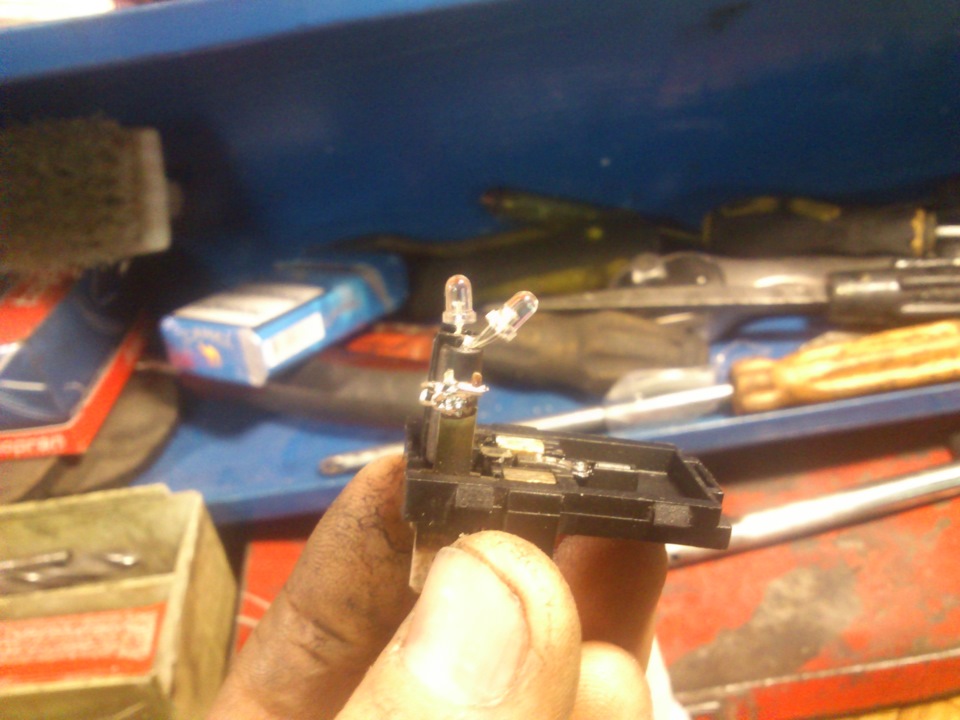

Клеїл на супер клей, не знаю відпаде чи ні, але тримається начебтонормально:Щоб світило все нормально, довелося один світлодіодвисунути вгору. Те, що світить замість жовтого світлофільтра:Осьтак вони дивляться на лицьову кнопку:Перевіряємо все приладом . Щобзайвий раз не розбирати. Якщо ставити в торпеду:Якщо не висуватисвітлодіод, який світить на повідомлення увімкненої кнопки, будетьмяно світити як на правій кнопці синій колір. Так що нелінуйтеся. Далі переходимо на кнопку головного світла:Розбираємокнопку:
Знімаємо світлофільтр:
Замість нього — білий:
Один світлодіод припаяв без проблем, другий, який наповідомлення довелося переполюсувати, тому що сумнівався куди якусьногу паяти. І так. У чому я помилився? Резистор та полюсову ніжкупотрібно паяти до діода, який стоїть на кнопці, а не навпаки.
На помилках навчаються. :) Готовий результат:
Не перемикайтеся, далі я розповім вам, про кнопки ЕСП.
Коментарі20
Капець, не можу ніяк видерти світлофільтр на кнопці головного світла, з усіх боків стінки, нічим підчепити не можу. Як ти знімав, підкажи, якщо не важко)
Видавлював по обличчю
Непогано вийшло, струму я не зрозумію де там плюс а де мінус, у тебе схеми часом немає?
кориневий завжди мінус. Підсвічування кнопок + синьо-сірий… А кнопку світла я точно не пам'ятаю, потрібно дивитися за фактом. Якщо лампочки стоять, то там де сходяться два вусики на один контакт, це мінус.
Помітив що у мене там на контакті припаяний нібито резистор якийсь, нафіг він потрібен не зрозумію? на інших кнопках його немає.
там взагалі заморочка ... То швидше за все діод. Отримується якщо він вилітає, і стоять розвантажені реле, то при включенні підсвічування відразу вмикається головне світло. Підживлення через лампочку в кнопці на реле ... А діод виключає підживлення ...
Заліково) собі також роблю, заходь у гості
Заходив, підписався. )
Підскажи будь ласка, як зняти кришку кнопки. Ну ніяк не можу збагнути. І підчіплюю, і тягну, ні в яку не йде
Відігнув клямки, і акуратно витягуєш.
Спочатку потрібно зняти задню кришку, вона виходить разом із контактами, потім зрозумієш, як зняти передню.
Клямки зрозуміло, лампи на діоди перепаяв. А ось безпосередньо з кришкою ну ніяк не розумію. Не витягується і все тут. При тому, я ніяк не можу зрозуміти систему витягування
Ти маєш на увазі лицьову?
Так. Безпосередньо сам елемент, на який натискати. Хочу шибки поміняти
Там з обох боків два штирі, відігні вушка від них і сміливо знімай лицьову частину.
Штирки бачу, які вушка відгинати, хоч убий, не розумію. Можна на фото показати, чи що?
Скинь мені фотку, я тобі покажу
На сьомому фото видно вушка...
