Те, що мені потрапило в руки

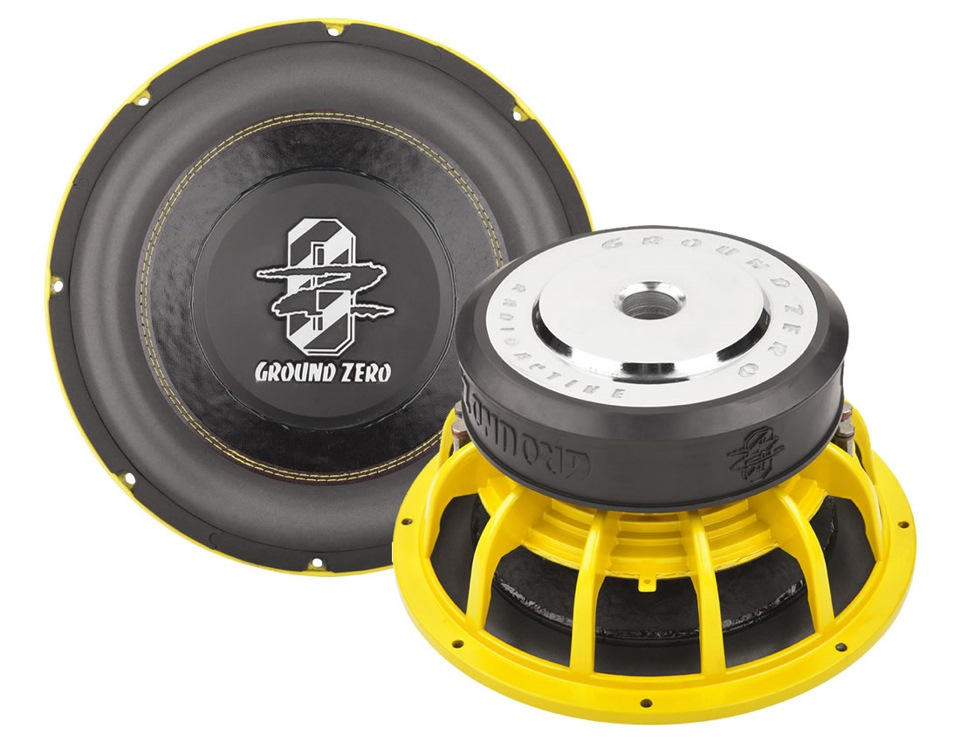

Ground Zero 30SPL-EXTREME
Номінал динаміка (RMS) ~ 1400 Вт (12" (30см), 2+2 Ом)
Підсилювач Kicx kap 29 в мості ~ 500 Вт

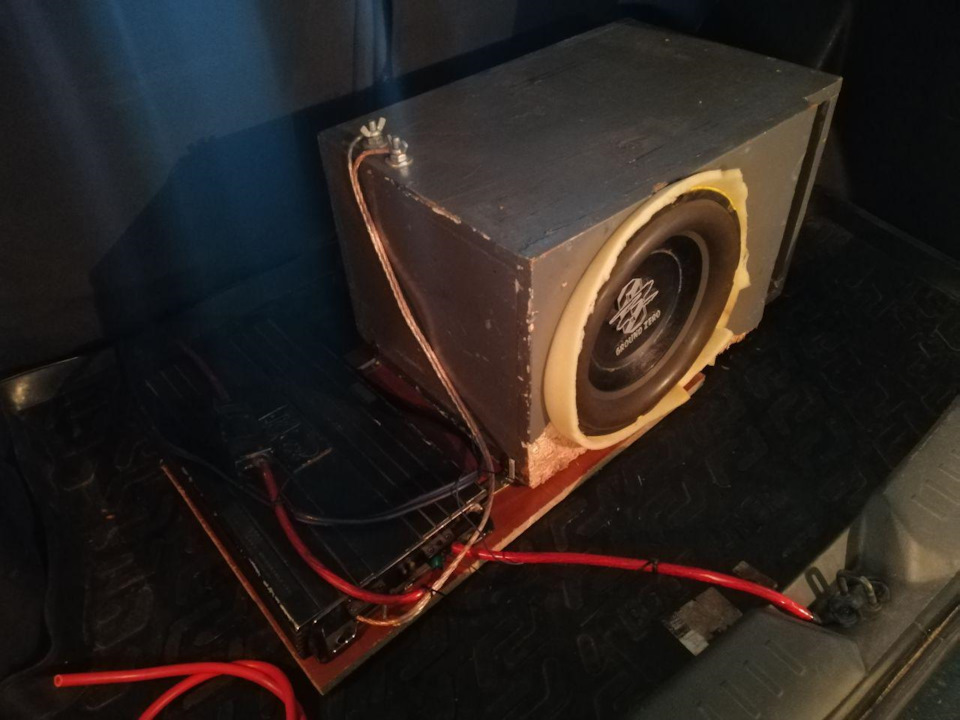

Розумію, що підсилювач слабенький і за підсумком (якщо вся цявитівка з автозвуком мені припаде до душі) поміняю підсилювач на 2кВатт номіналу. Короб, в якому дістався мені саб, був старим і, засловами продавця, зовсім непридатним для цього динаміка. Коли всепідключив до машини я перевернув динамік до неба і насипав насіння, налаштування короба виявилося 46 герц.
У паспорті динаміка написано:
VAS=46, 5 L
< Зробив висновок, що слухати я його не буду, поки не зроблюнормальний короб. Знайшов креслення:

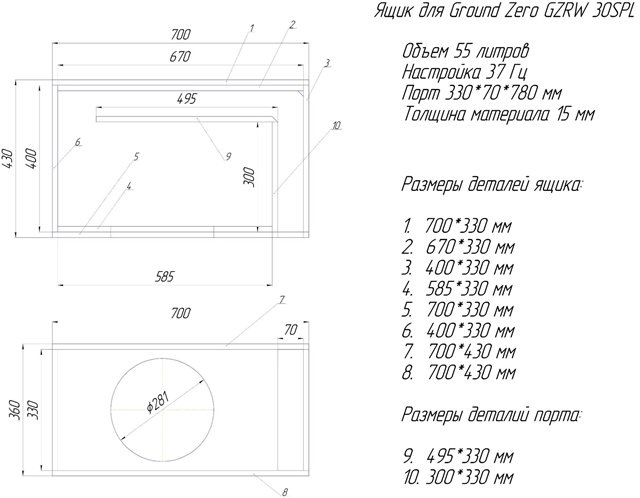

Креслення короба
Видно, що це креслення для динаміка Ground Zero 30SPL, безприставки EXTREME.

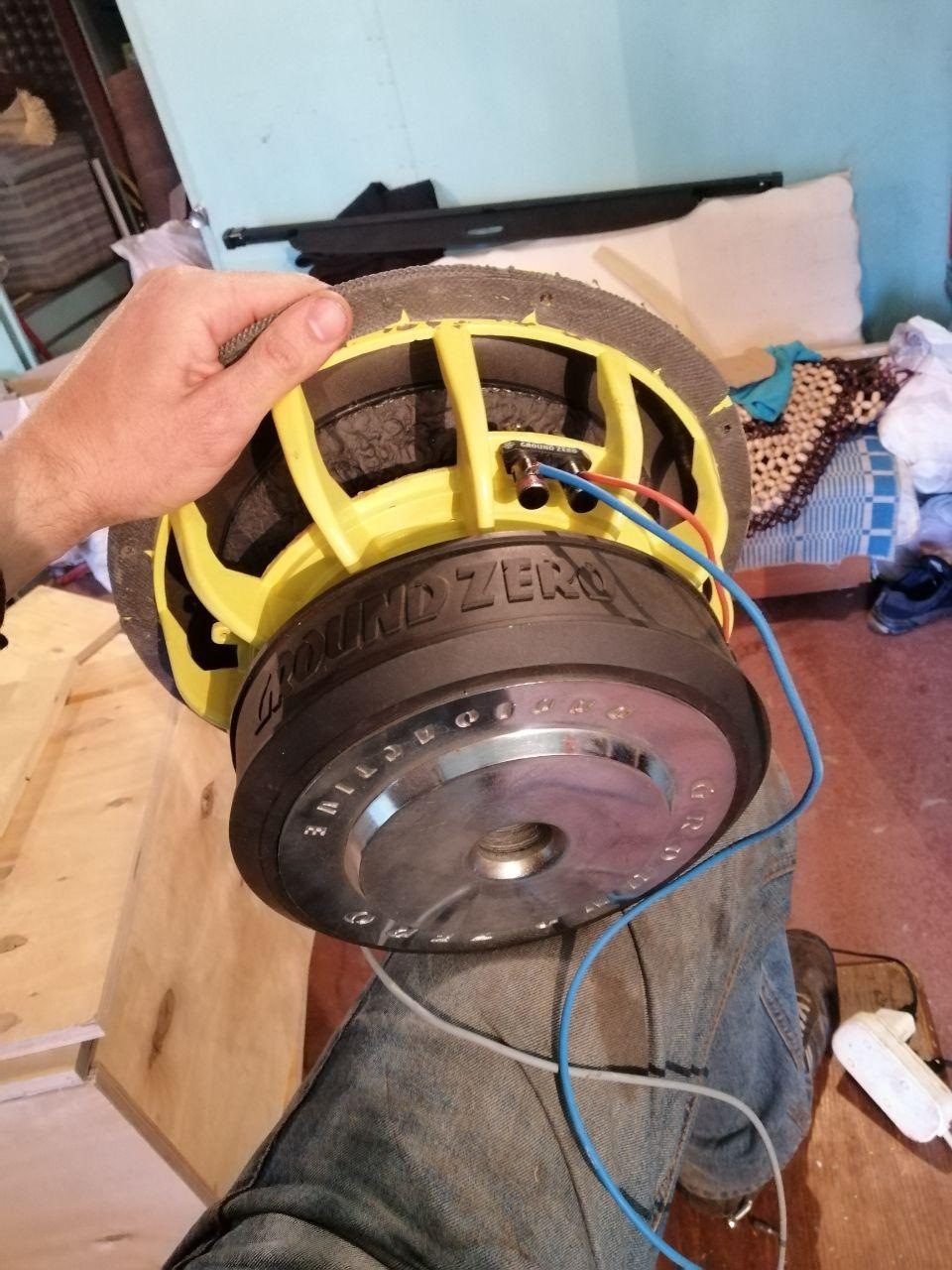

Для обивателя як я - Різниця в розмірі дифузора і в номіналці, мій(Ground Zero 30SPL EXTREME) - 1400 Ватт, а цей (Ground Zero 30SPL)- 1000). Ну, думаю, нічого страшного. 12 дюймів обидва, колосальноїрізниці у звучанні не буде. Я так думав. У будь-якому випадку цюісторію цікаво пробити боєм і практикою. Витяг динамік зі старогокороба За кресленням замовив фанеру товщиною 15мм (3\4 клас) ігабаритами 1525х1525 (550грн). Віддав на розпил і виявилося, що всізапчастини помістилися на аркуш із мінімальними залишками. Супер!

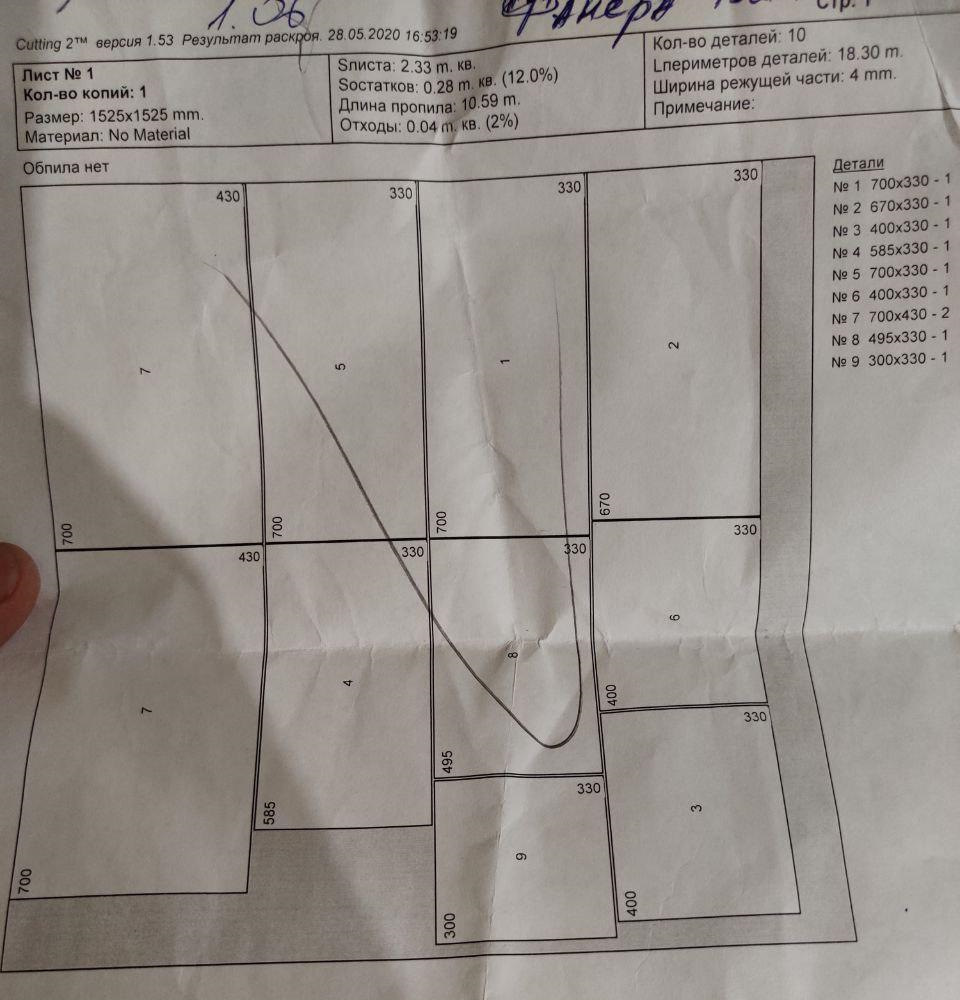

Проект розпилу
Розпиляна фанера
Приступив до збирання короба.
Складання коробу 1
Складання короба 2
Сборка короба 3
Сборка короба 4
Стоит отметить, что по чертежу передняя и задняя стенки — двойные.Впевнений, що це надає потужності коробу, хоч із багажника напідлогу кидай. Забігу заздалегідь — короб з динаміком дуже важкий.Кілограм 700 =)
Складання короба 5
Така лінійка знадобилася для креслення кола під динамік
Сів чудово. Залишилося склеїти 2 частини між собою Вирішивскруглити вихід фазоінвертора Одна зі складних частин збирання.Мітки для стін фазоінвертора
Проміжний підсумок
Проміжний підсумок2
Термінал 1
Термінал 2
З урахуванням розпилу — все одно поверхні кривуваті. І в ідеаліперед тим, як накривати кришкою всі деталі, необхідно шліфонуватиповерхню + залити клеєм.
Фінальний шар клею
Ще один проміжний підсумок
Часу пішло на складання приблизно 8 годин. Не тому, що складно, атому, що хотілося зробити все акуратно і хотілося кайфанути відпроцесу збирання. Кавопиття, вдумливі погляди у проміжні підсумки, думки про наступні кроки і як воно все гратиме. Ніштяк.
Порівняння зі старим коробом
Порівняння зі старим коробом 2
Час 4 ранку. Хочу спати, а ще собаку гуляти по приїзді. Але я неможу поїхати, не поставивши новий короб у машину і не дізнатися, яке вийшло налаштування короба. Адже за кресленням зазначено, щомає бути 37. Закріпив зверху підсилювач, прихопивши дрібнимисаморізами через поролон (у фанеру увійшли на +-3мм) .
Перевірка герцовки
Налаштування короба під цей динамік вийшло 32 Гц. Перевіряв черезBluetooth+телефон+ програма Тон Генератор.
32гц… на той момент я не знав, добре це чи погано. Але. Нижчезалишаю відео.
Саб в дії (дивитися в навушниках) —
експрес клей, сохнув за 15-30 хвилин) - весь пішов. Наступного разубрав би тару побільше. За підсумком можу сказати, що клей дужедобре схопив і герметизував усі стики. Не думав, що вийде так міцнота акуратно. Не пошкодував, що заокруглив вихід фазоінвертора. Вінтернеті пишуть, що можуть бути завихрення повітря від прямихкутів виходу фазоінвертора або прямих кутів стін. Обов'язковозаокруглення і всі куточки всередині саба потрібно промазати клеєм- він створює приємну плівку, що ковзає. Дуже важливо, щоб граніфанери торкалися правильно — тому розпил довірив фахівцям. Звукдуже м'який. 32 герці і великий короб у порівнянні з маленькимкоробом і налаштуванням 46 герц - грає дуже м'яко. Глибокий там'який бас. Старий короб взагалі грав дивно, просто невиразнобахкав. Всі радості від саморобок і до зустрічі на дорогах!
Короб у тачці
Закріпив зверху підсилювач, прихопивши дрібними шурупами черезпоролон (у фанеру увійшли на +-3мм).
> Перевірка герцовки
Налаштування короба під цей динамік вийшло 32 Гц. Перевіряв черезBluetooth+телефон+ програма Тон Генератор.
32гц… на той момент я не знав, добре це чи погано. Але. Нижчезалишаю відео.
Саб в дії (дивитися в навушниках) —
експрес клей, сохнув за 15-30 хвилин) - весь пішов. Наступного разубрав би тару побільше. За підсумком можу сказати, що клей дужедобре схопив і герметизував усі стики. Не думав, що вийде так міцнота акуратно. Не пошкодував, що заокруглив вихід фазоінвертора. Вінтернеті пишуть, що можуть бути завихрення повітря від прямихкутів виходу фазоінвертора або прямих кутів стін. Обов'язковозаокруглення і всі куточки всередині саба потрібно промазати клеєм- він створює приємну плівку, що ковзає. Дуже важливо, щоб граніфанери торкалися правильно — тому розпил довірив фахівцям. Звукдуже м'який. 32 герці і великий короб у порівнянні з маленькимкоробом і налаштуванням 46 герц - грає дуже м'яко. Глибокий там'який бас. Старий короб взагалі грав дивно, просто невиразнобахкав. Всі радості від саморобок і до зустрічі на дорогах!
Короб у тачці
Закріпив зверху підсилювач, прихопивши дрібними шурупами черезпоролон (у фанеру увійшли на +-3мм).
> Перевірка герцовки
Налаштування короба під цей динамік вийшло 32 Гц. Перевіряв черезBluetooth+телефон+ програма Тон Генератор.
32гц… на той момент я не знав, добре це чи погано. Але. Нижчезалишаю відео.
Саб в дії (дивитися в навушниках) —
експрес клей, сохнув за 15-30 хвилин) - весь пішов. Наступного разубрав би тару побільше. За підсумком можу сказати, що клей дужедобре схопив і герметизував усі стики. Не думав, що вийде так міцнота акуратно. Не пошкодував, що заокруглив вихід фазоінвертора. Вінтернеті пишуть, що можуть бути завихрення повітря від прямихкутів виходу фазоінвертора або прямих кутів стін. Обов'язковозаокруглення і всі куточки всередині саба потрібно промазати клеєм- він створює приємну плівку, що ковзає. Дуже важливо, щоб граніфанери торкалися правильно — тому розпил довірив фахівцям. Звукдуже м'який. 32 герці і великий короб у порівнянні з маленькимкоробом і налаштуванням 46 герц - грає дуже м'яко. Глибокий там'який бас. Старий короб взагалі грав дивно, просто невиразнобахкав. Всі радості від саморобок і до зустрічі на дорогах! 32герці і великий короб у порівнянні з маленьким коробом іналаштуванням 46 герц - грає дуже м'яко. Глибокий та м'який бас.Старий короб взагалі грав дивно, просто невиразно бахкав. Всірадості від саморобок і до зустрічі на дорогах! 32 герці і великийкороб у порівнянні з маленьким коробом і налаштуванням 46 герц -грає дуже м'яко. Глибокий та м'який бас. Старий короб взагалі гравдивно, просто невиразно бахкав. Всі радості від саморобок і дозустрічі на дорогах!
