LED підсвічування ніг

Вирішив додати небагато світла в салон, а саме організуватипідсвічування ніг.
Вирішив поки що зробити тільки спереду (водій + пасажир).
Для цього знадобилося:- LED стрічка 1м.(IP 55, силіконом покрита); - Провід живлення метрів 3; - фіксатори на 2х сторонньому скотчі;
— Клемники для з'єднання проводів;
— жорсткий шматок дроту;
— Паяльник;

<
І так, для початку визначимося від куди брати харчування…
Завдання було зробити все максимально якісно і красиво тому булоприйнято рішення підключитися до освітлення салону. Погасати привідчиненні дверей, вирішив підключатися паралельно до нього.
По техдоку знайшов від куди ростуть ноги освітлення — РОЗПОДІЛЬНИЙБЛОК ПАНЕЛІ ПРИЛАДІВ.Ховується він під панеллю на якій знаходятьсякнопки регулювання лінз ближнього світла. :

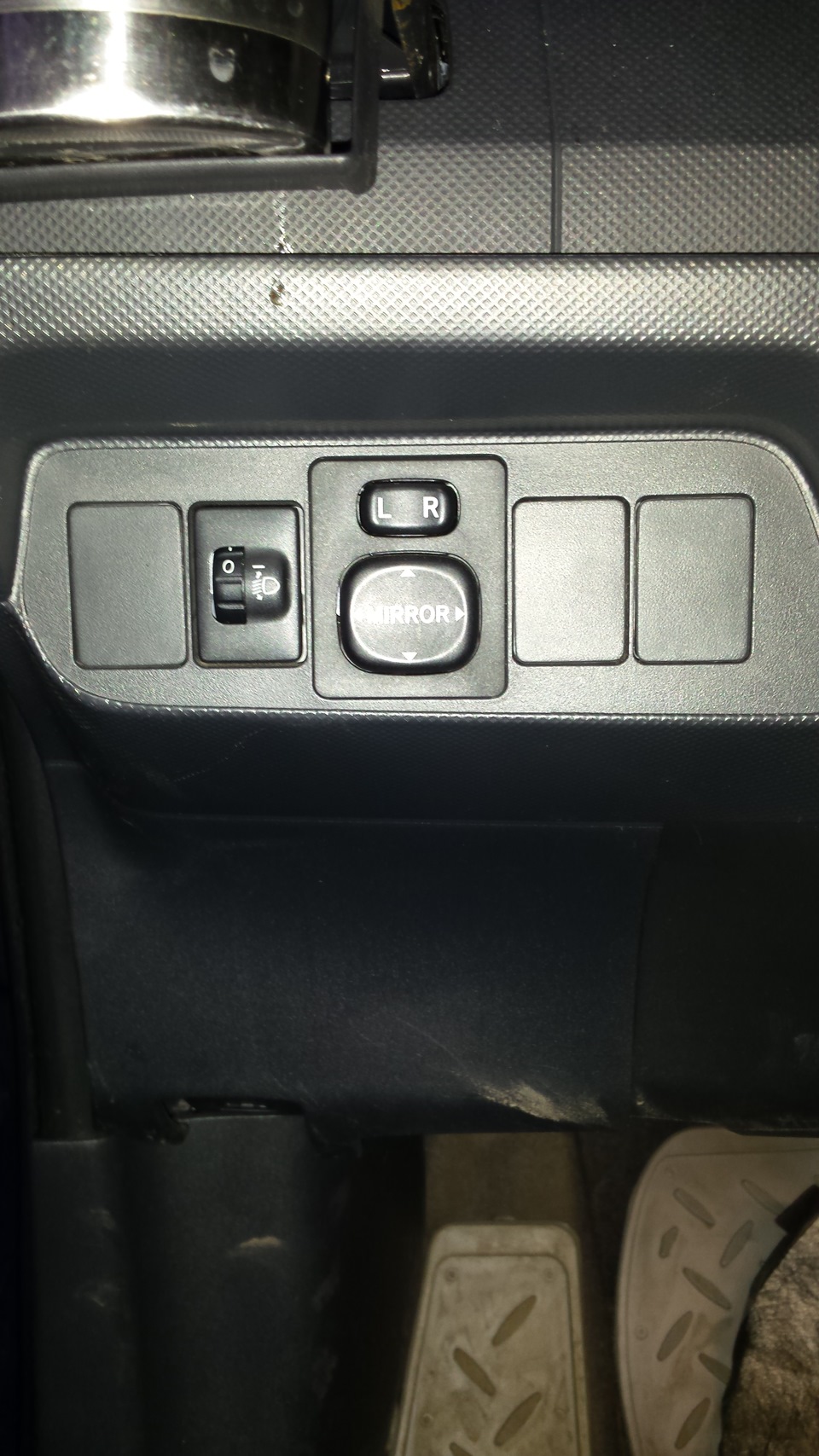

Панель розподільчого блоку
Знімаємо панель. Я користувався знімачами молдингів. У кого нема —пряма викрутка обмотана ізолентою теж підійде.

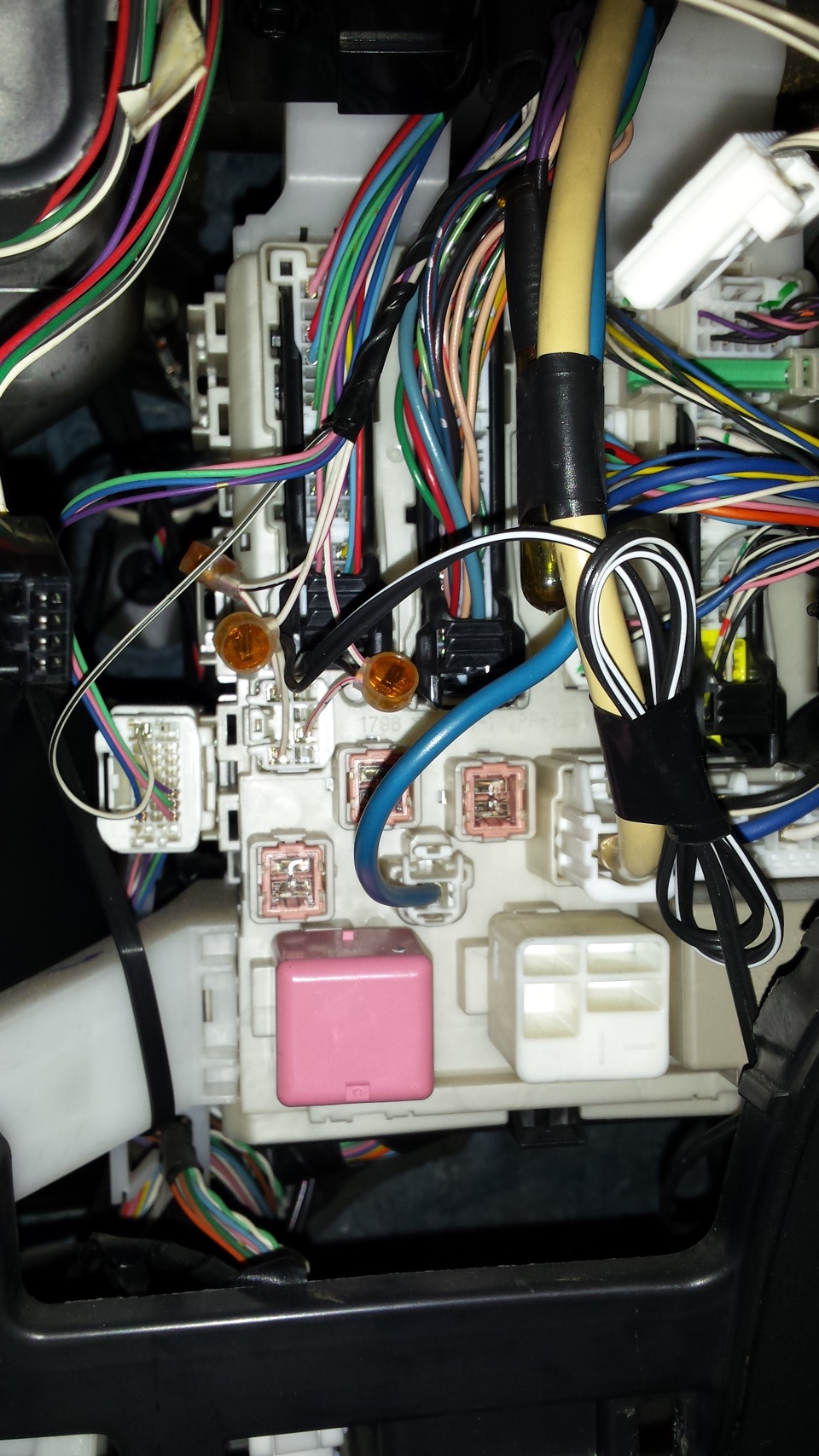

Під панеллю бачимо:
Розподільний блок. Роз'єм 2К. Він живить все освітлення салону (лампи козирків, освітлення біля лобового скла яке і загасаючеосвітлення в центрі даху яке.

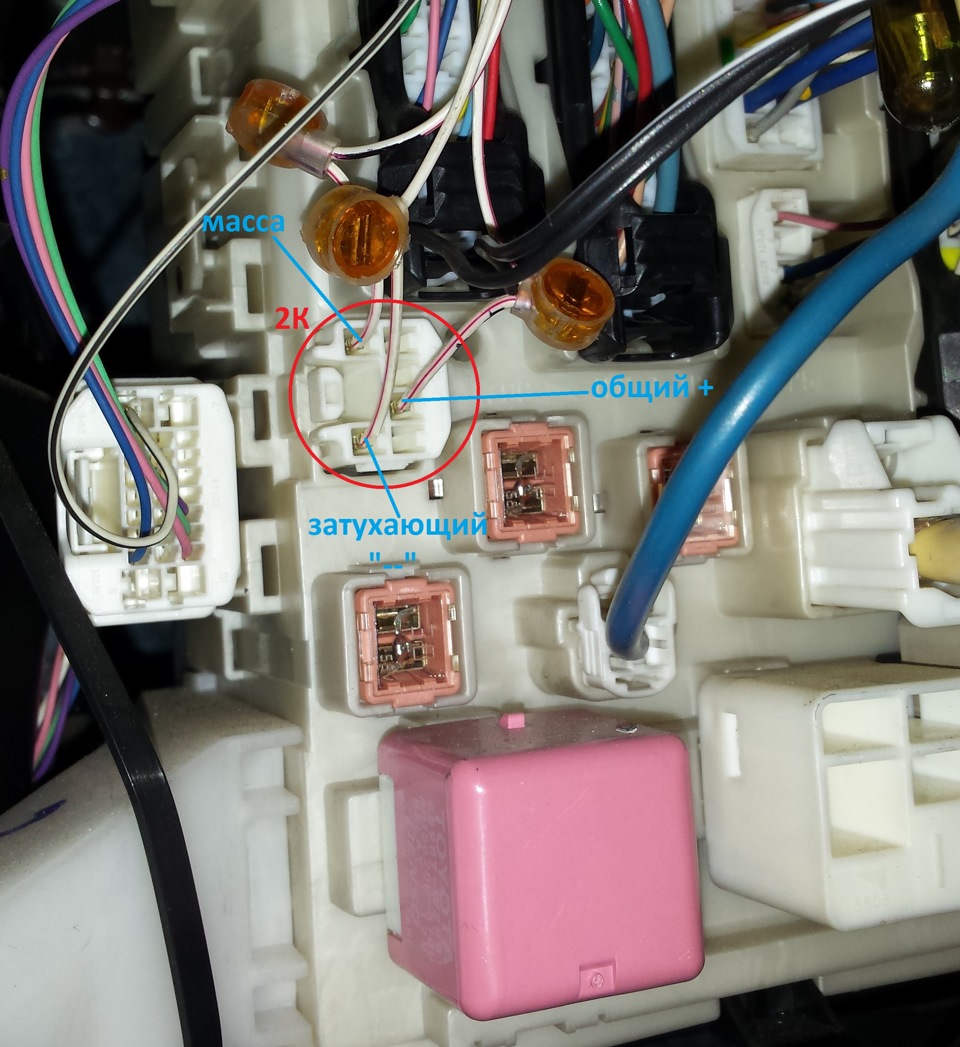

І так з фото бачимо сам роз'єм та розпинування:
роз'єм і його розпинування
Роз'єм має три дроти — маса, загальний плюс (який далі йде на всеосвітлення салону), і загальний мінус із "загасанням" який йдетільки на лампу освітлення салону (який у центрі даху) ).
Для підключення майбутнього LED підсвічування ніг нампотрібні:загальний плюс і загальний мінус із згасанням. Самої LEDпідсвічування.
Для цього нарізаємо стрічку 4ма шматками (по три світлодіоди вкожному шматку)

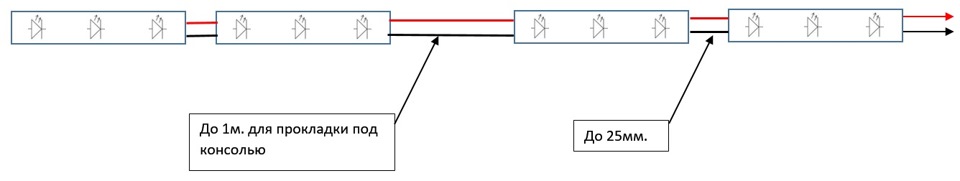

Електрична схема виглядає так:
Ел. Червоний —
Навіщо я розділив по 3 світлодіоди — пояснюю:
— По центру посадкового місця для встановлення LED шматка нерівність. Я вирішив зробити так.Може комусь не важливо, тоді можнаклеїти де завгодно і по 3 світлодіоди не нарізати, а нарізативідразу по 6шт.— Коли два шматки на відстані ін. Розподілу світлайде під ноги. Користуючись паяльником спаюємо всі 4 шматки засхемою вище.
Як бачимо зі схеми, між першою та другою парою LED шматків провіддо 1 метра – це потрібно для прокладання проводу під консоллюважеля КП. Рукою там ніяк не пролізти. У прокладці дроту допоможешматок жорсткого шматка дроту одножильного або жорсткого дроту.
Кінець дроту виводимо в панель розподільного блоку. Там дрот незнадобиться.

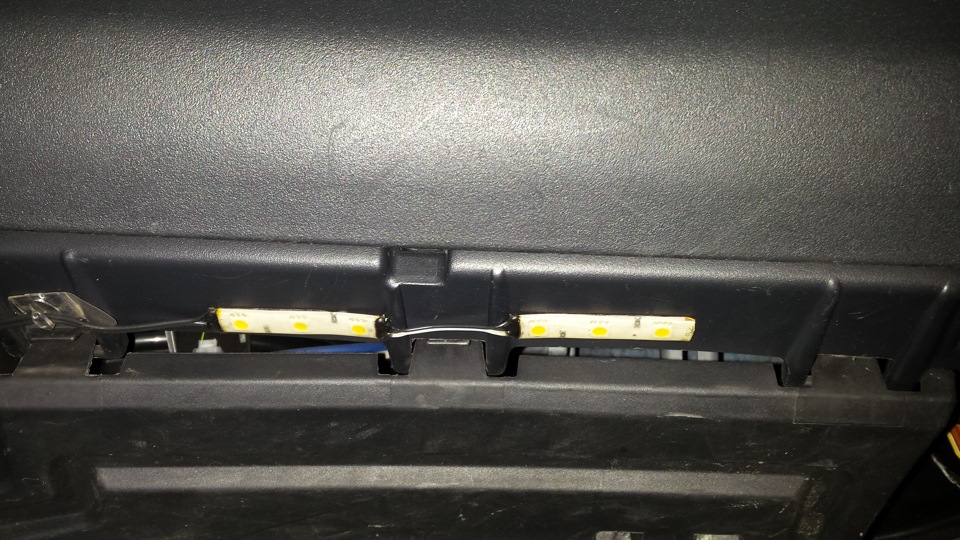

І так клеїмо LED шматки на свої посадкові місця. У мене вийшлотак:
Наклеєні LED шматки з боку пасажира

Зверніть увагу, для фіксації дроту використовував фіксатори на2х сторонньому скотчі. З боку водія:

LED шматки з боку водія
Тепер залишилося підключити наше підсвічування до живленнямашинки.
Для цього перерізаємо дроти від роз'єму - загальний "+" ізагасаючий "-" і використовуючи кнопкові клемники підключаємо LEDпідсвічування. Підключення — паралельне За схемою:Плюс до ПлюсуМінус до загасаючого мінуса.
Про всяк випадок. Фото клемника (купити можна в Чіп і Діп абоОБІ):Клменік кнопковий
Проводи приєднані. Підключаємо роз'єм на місце і вуаля!
Ось так гарно працює!

Працює все як штатне. Відкриваєш двері — світло плавно вмикається, закриваєш — плавно згасає.
Керувати LED підсвічуванням не вийде, воно завжди працюватиме привідкриванні дверей. Кому це не подобатися - можна доопрацювативимикач, який працюватиме в 3х режимах - "аВТО" (на відчиненнядверей), "вИМК" (повністю вимкнено) і "вКЛ" - завжди включено.
Для варіанта з вимикачем - потрібно докупити 3х позиційний вимикачі задіяти третій провід на роз'ємі 2К - МАСА. > Усім удачі! Укого питання-пишіть!

"
