Закриття багажника з пульта
Було пару годин часу і поліз відремонтувати задній двірник і заодноспробувати реалізувати закриття з пульта. Ну по двірнику всебанально просто, провід у гофрі на вигині перервався. А побагажнику колись починав навіть не знав чи працюватиме))) Взявзвичайне чотири контактне реле, + на керування взяв із замкубагажника мінус на корпус і приєднався до двох дротів на кнопку, нафото видно.

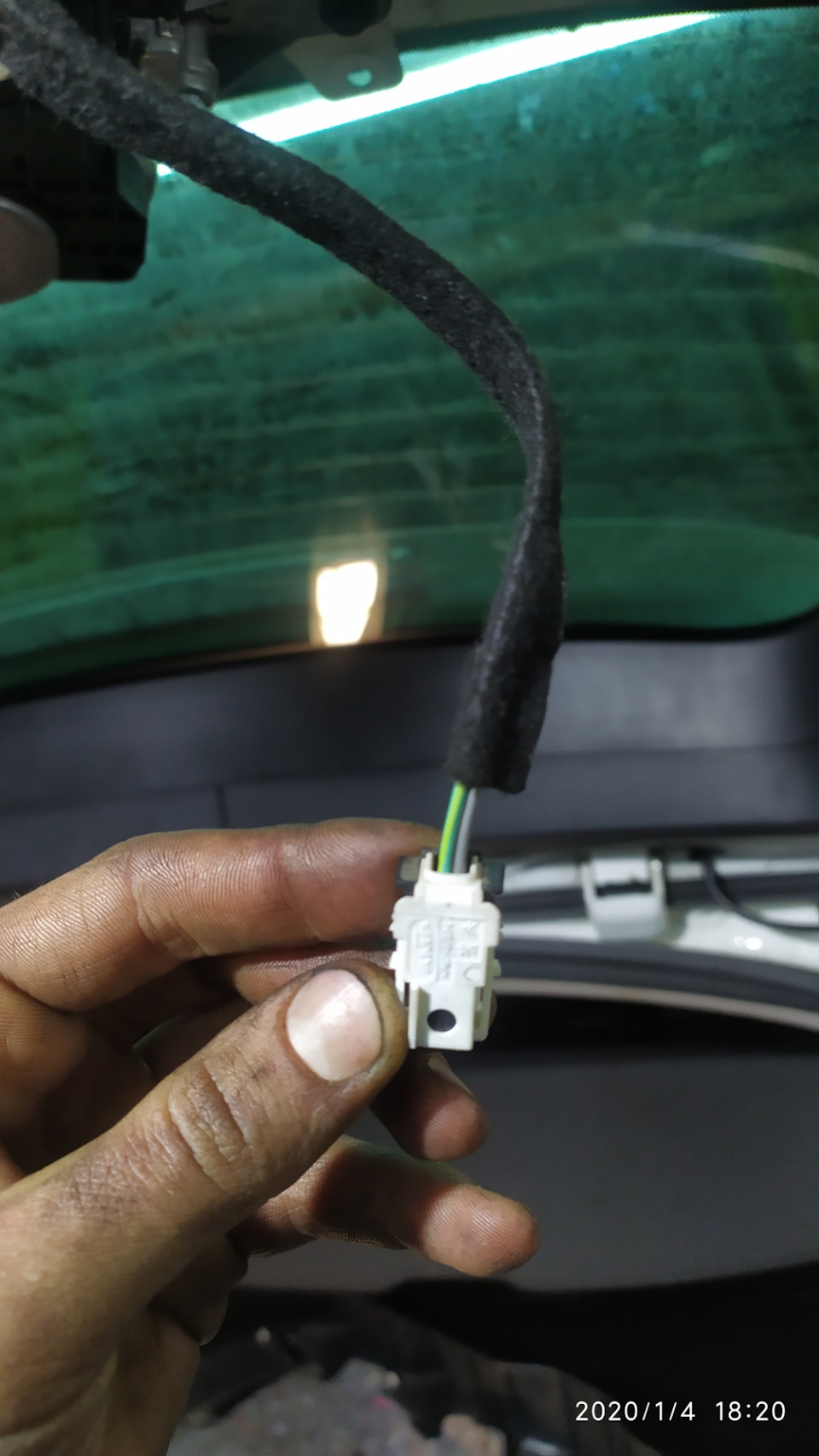

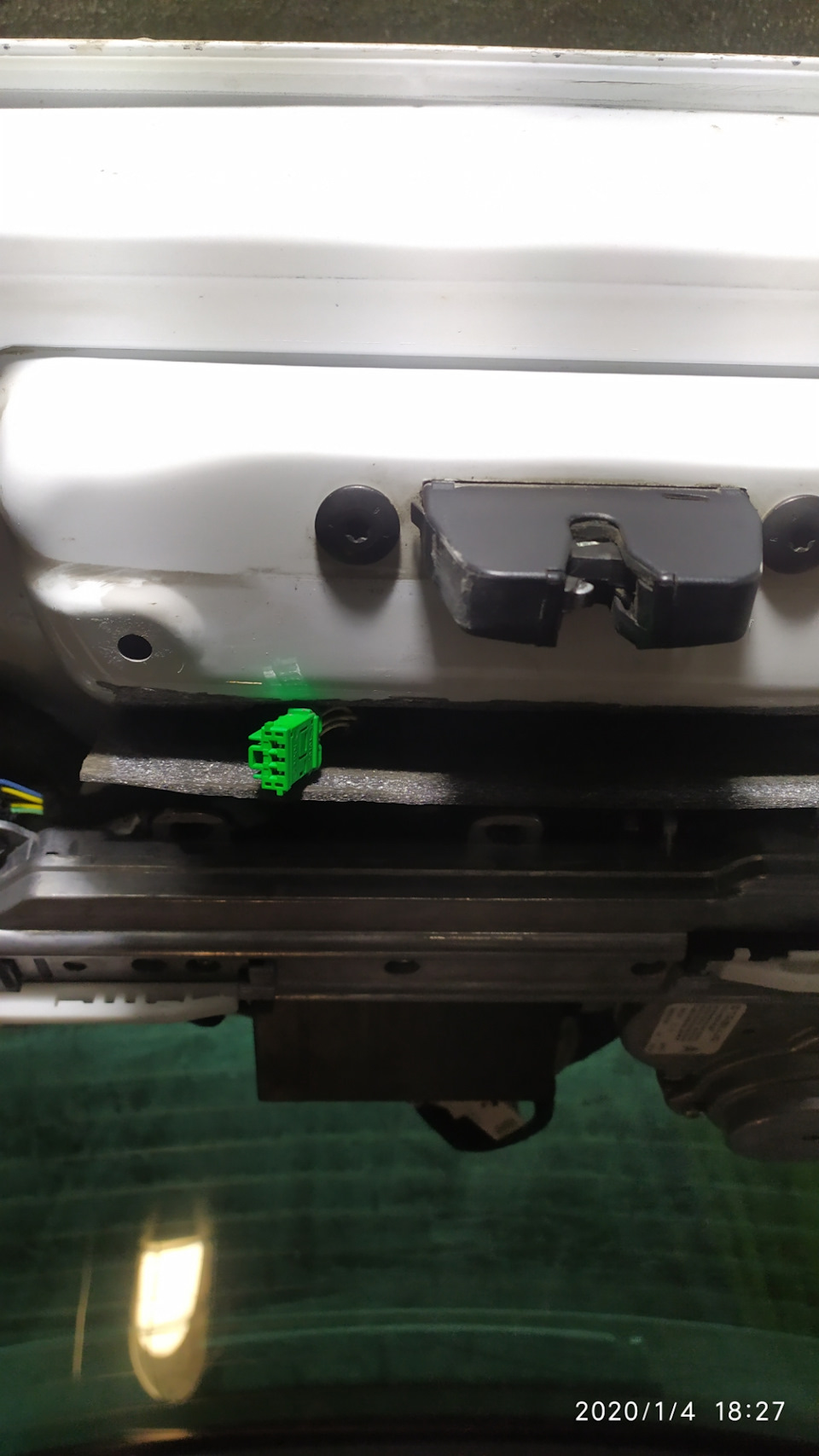

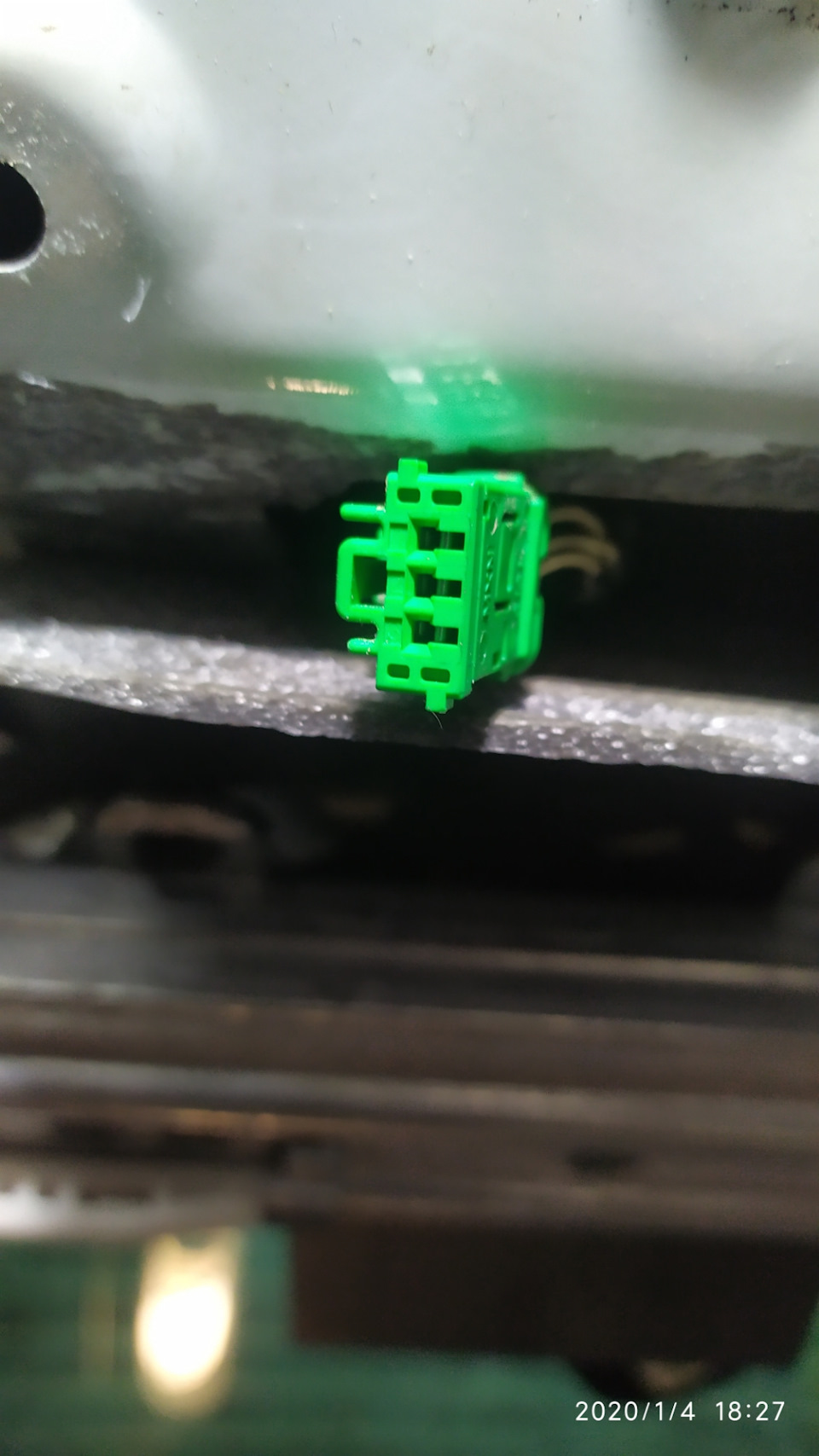

1-й контакт імпульс +12в при натисканні на кнопку на пульті

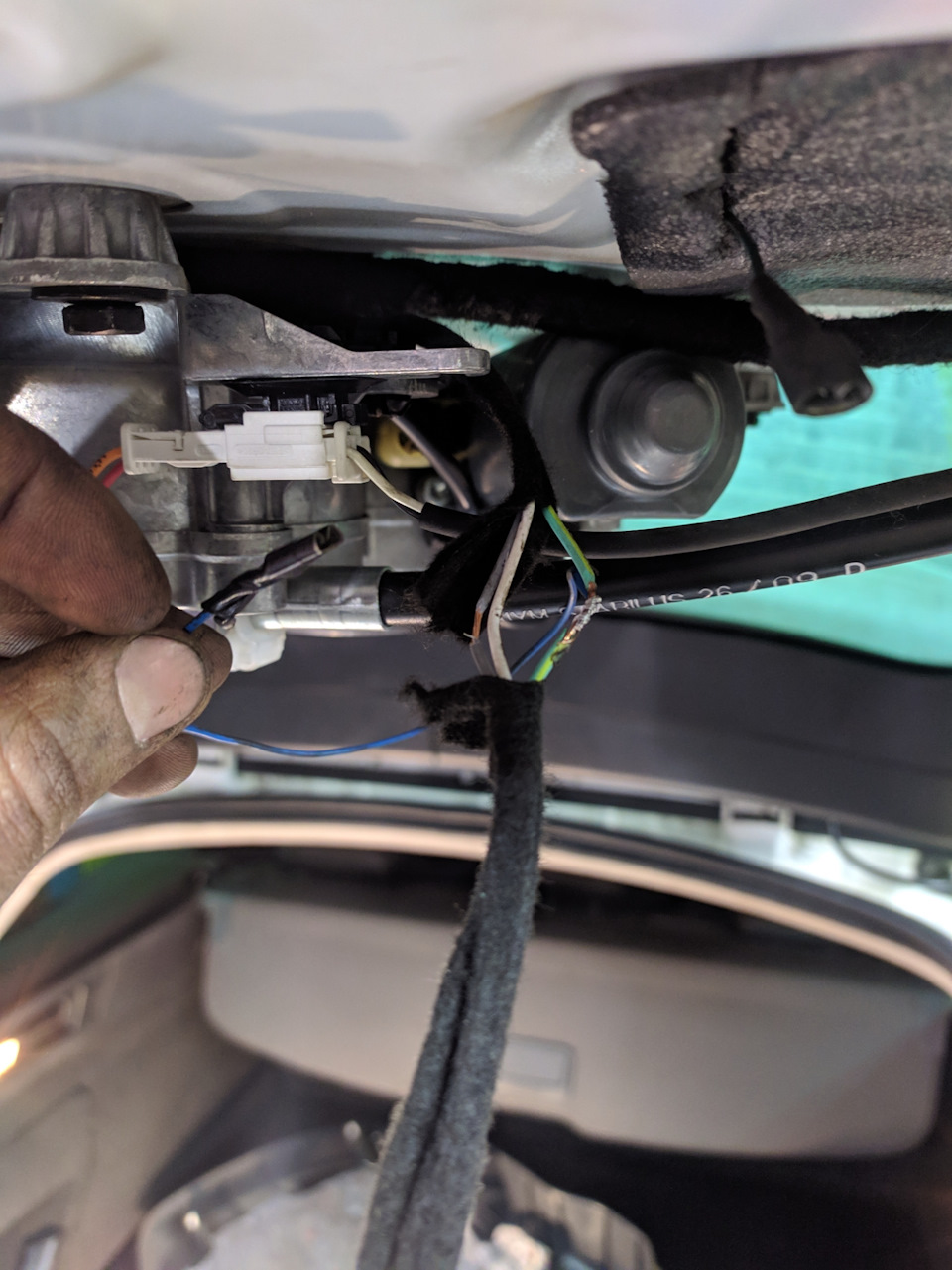

Ці два дроти замикаються кнопкою закриття, до них і підключився
Провід припаював, на скрутках не залишилося)))

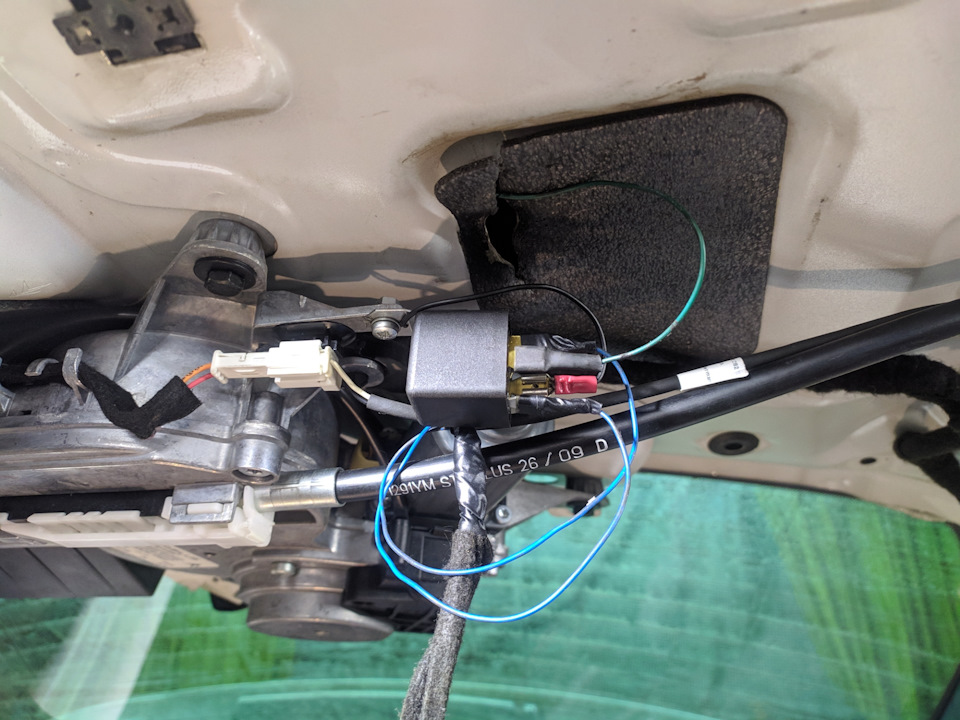

От кінцевий результат. > Все працює відмінно і завжди з першогоразу.Єдине що при відкритті багажника натискаємо на кнопку і вінзупиняється як і повинно бути, але при повторному натисканні дверіне рухаються (напевно тому що дві команди одночасно) Але якщо разитри чотири натиснути на пульті, то двері в результаті з якогосьразу відкриються повністю і тоді вже нормально зачиняться з пульта.І ще один недолік, це шматки зламаних кліпсів, які бовтаються вкришці, і ніяк їх не витягти (((
Рада якщо комусь буде корисна інфа.
)
Коментарі12
Відсканував CAN шину, знайшов id який відправляє блок керування електроприводом, можливо комусь інформація стане в нагоді. Наступний ступінь знайти id з інформацією про натискання кнопок брелка, яким блоком в машині відбувається прийняття радіосигнал...
Гарне питання, звичайно, у pdf чарівній немає інформації?
ні, PDFка тільки по залізу.Пошукаю в шині комфорту
Хто підкаже куди в BSI приходить CAN шина на якій висить блок керування електроприводом багажника? Чи то CAN CONFORT, чи то CAN CAR, по С4 інформація в інтернеті є, по C5 не знайшов.
По body can. Ось чудова pdf-ка з корисною інформацією yadi.sk/i/YUDGfWg8u_ujaA
Просто фантастика ! Те що потрібно ! Велике спасибі !
Нема за що. Випадково знайшов цей документ, буде корисний для всіх, кому цікаво колупатися в електриці C5)
Моменти зупинки відкриття іноді бувають, особливо на парковках з обмеженим місцем, у мене у дворі люблять паркуватися впритул, що ледве підійдеш у багажнику/капоту.
Ну у мене таких проблем немає, але в таких ситуаціях ніякої незручності не бачу, відкривається багажник, пультом зупинили коли потрібно, а потім як і раніше кнопкою з дверей зачинив і все.
Відмінна ідея, але той факт, що треба 3-4 рази натискати кнопку пульта, якщо зупинив відкриття, все псує ... Яким чином сигнал на відкриття з пульта приходить на блок керування дверима? По кан? Мені здається до блоку керування треба що -то вигадувати.
Ну це тільки з пульта 3-4 рази, а з кнопок на двері все відмінно, тим більше думаю рідко хто відкриття зупиняє, принаймні я так точно. А як сигнал іде я без поняття. Коли двері відчинені і натискаєш на пульт то ніяких дій не відбувалося, тільки замок...
👍
