Всім привіт! Я дуже радий що знайшов свого часу сайт на якомунаписано як зробити ДХО, ще з поворотником, що біжить, і купавсякими приколами. Почнемо! <
1:сайт на якому я знайшов ідею посилання, там всенаписано від А до Я.
< /2:не знав куди ліпити, думав дуже довго, хотів навіть фарурозпаяти, але чесно скажу страшно було, не хотів потрапляти на 50 Іколи я їхав і побачив такий же scenic II, а на ґратах була якасьхромована накладка… І тут у голові побачив як будуть у мене ДХО наавто. Ох фантазія!

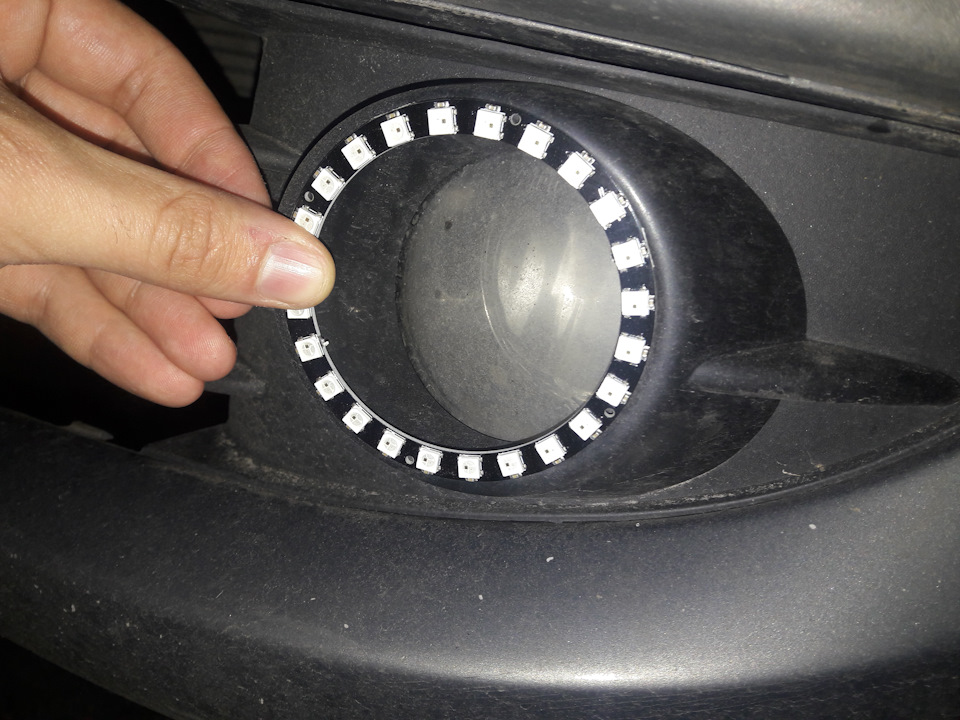

3:почав збирати проект, купив Arduino Nano, 4 смужки по 8 ledws2812, 4 резистора 47кОм і 100кОм на 2Вт. 4:значить купив я 2кола по 24 led ws2812.Почав експериментувати і тут помчала.Спалил 3штуки Arduino Nano, причина дуже проста, затикав з полярністю, 12vподав на цифровий канал і коротнув плату…

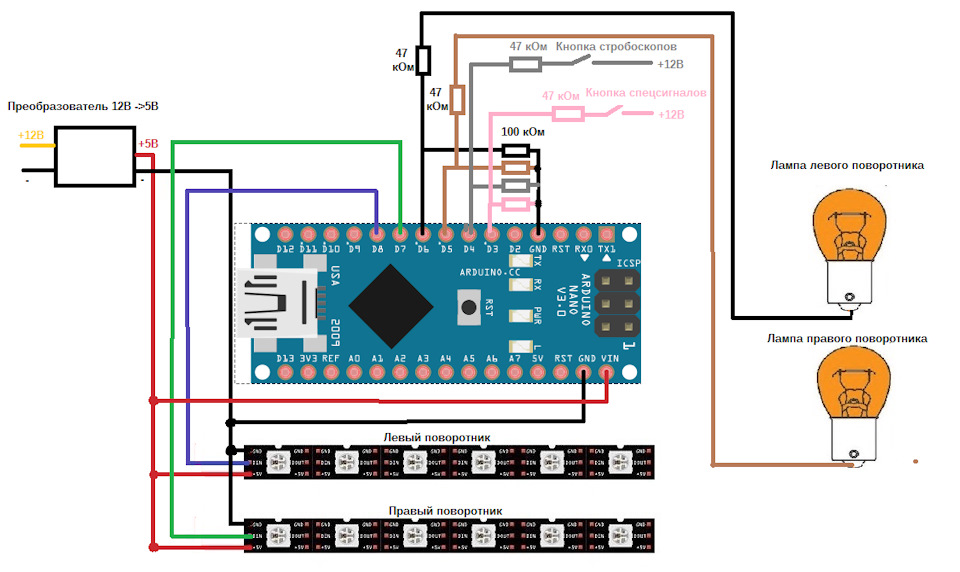

І за підсумком все для створення даної схеми:Arduino Nano — 150 грн= 5, 4$
макетна плата 5см на 7см — 30 грн = 1, 1$
резистори:47кОм та 100кОм по 2 Вт за 4 грн = 0, 15$
0, 5Ом на 10Вт за 10 грн = 0, 35$
смуга ws2812 по 8 led — 50 грн = 1, 8$ (за смужку)
коло ws2812 по 24 led - 135 грн = 4, 9 $ (за коло)
кнопка для перемикання спецсигналу та стробоскопів, 3 режими - 40грн = 1, 4 $
550 грн = 19, 8$ мінімальна ціна без 6 смужок 8 led ws2812, а зними 850 грн = 30, 5$.
+ ще купа термоусадок та проводів, клем, бокс для дрібнихдеталей.

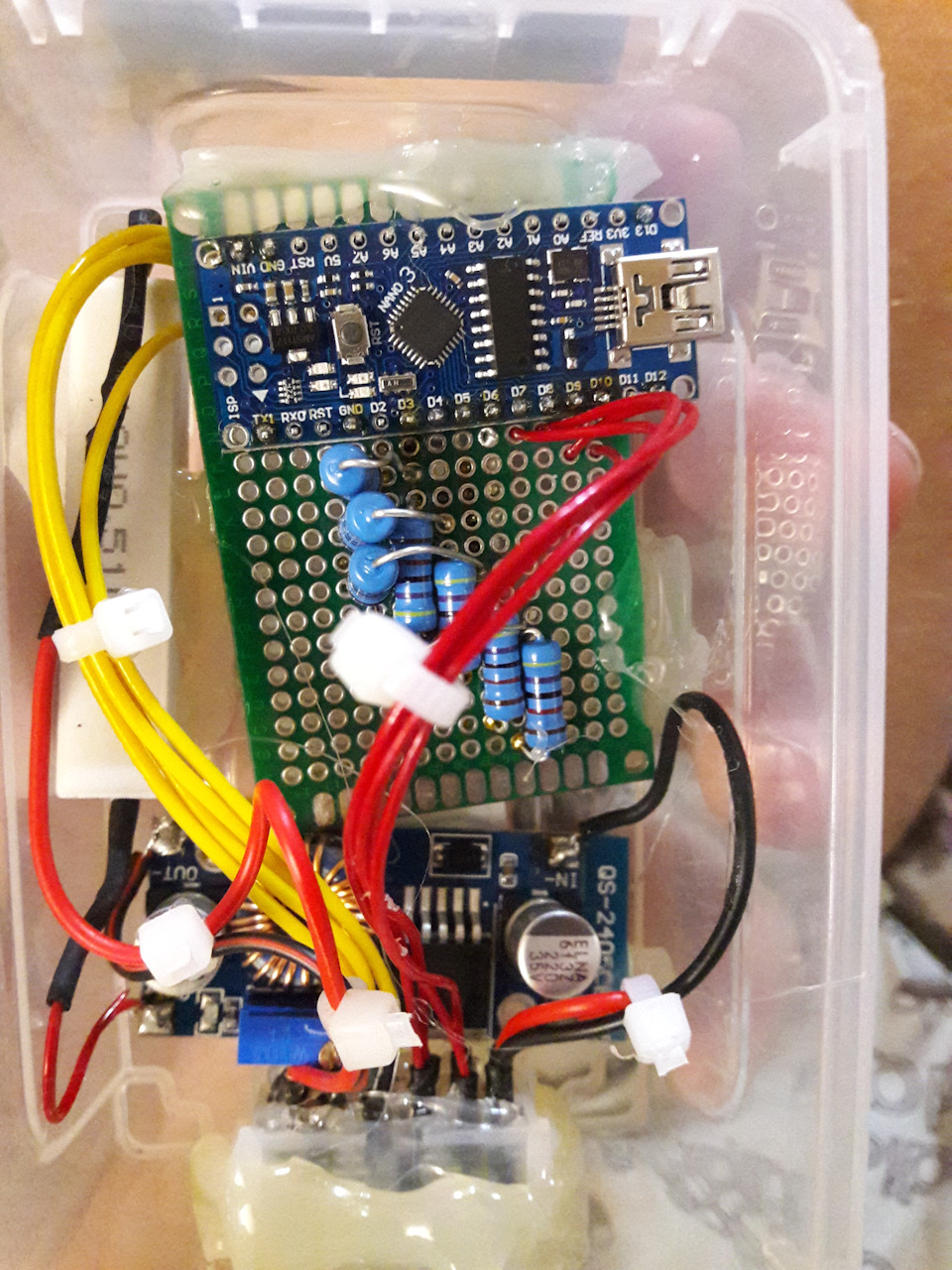

Спаял:)

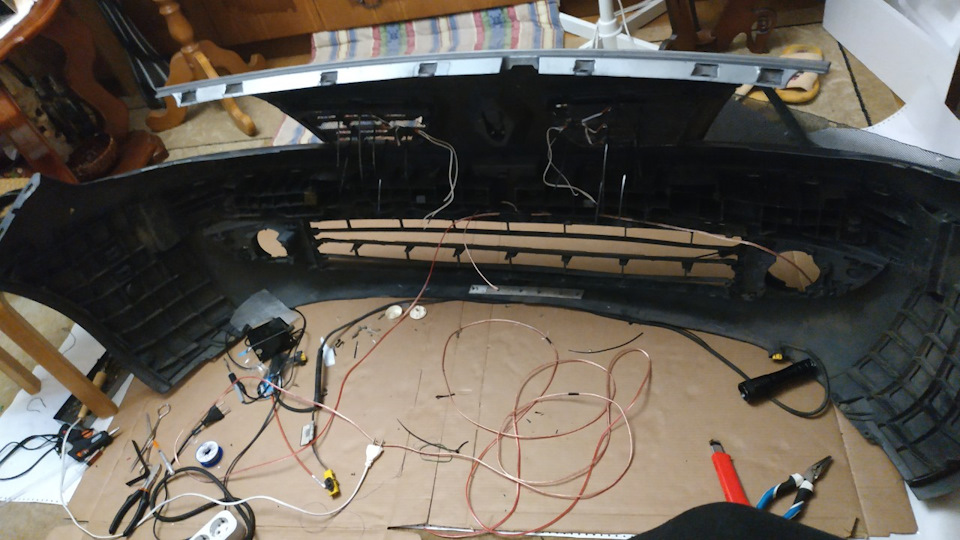

5:поставил всё на машину

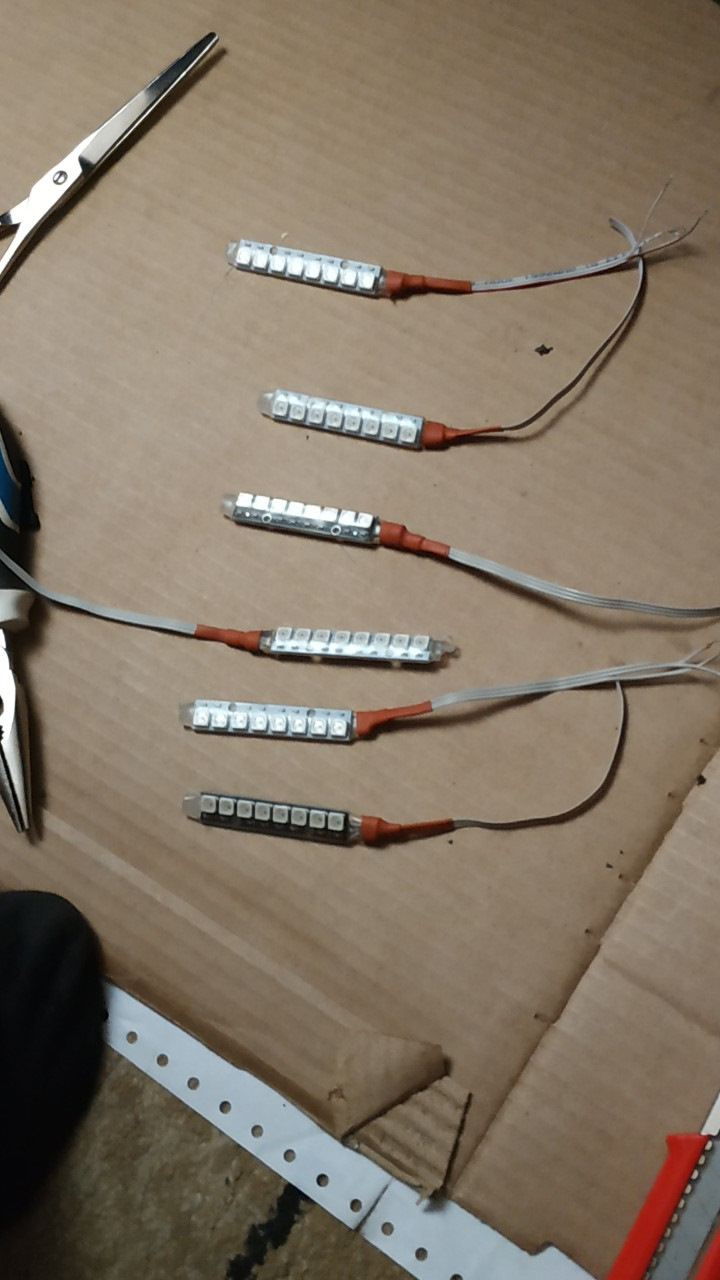

ws2812 по 8 led
Безлад! :)
Блок над кришкою запобіжників.
6:найголовніше пробуємо і катаємося.
<З резистора на 0.5 Ом
Без резистора на 0.5 Ом
Близько 11 години дня. Дякуємо за увагу. Реально дуже класний тамасштабний проект. Дуже задоволений. Відео роботи ДХО кину швидшевсього 8 грудня.
PS Arduino Nano треба програмувати, код кому треба кину.
