Призначення запобіжників у блоці BSI 308 T9 2016

Призначення запобіжників BSI1 . Партномір BSIблоку.

Задався питанням підключення додаткового обладнання, потрібно буловзяти харчування з ACC +12V.
Блок запобіжників знайшов під лівою рукою водія, а ось ізпризначенням якраз проблеми та швидко знайти інформацію не вдалося.SEDRE вказує іншого типу BSI.

Залишу цю інформацію тут.
Готельне спасибі за допомогу та відповіді на дурні питанняfrog2050 Та за матеріали з форуму С-Elysee користувачуTechnics66

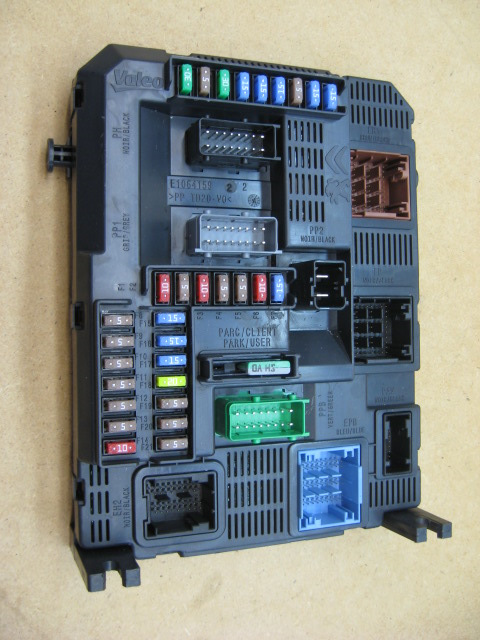

Призначення запобіжників BSI1 .Партномір BSI блоку9807054180/1610807880/16 108 078 80

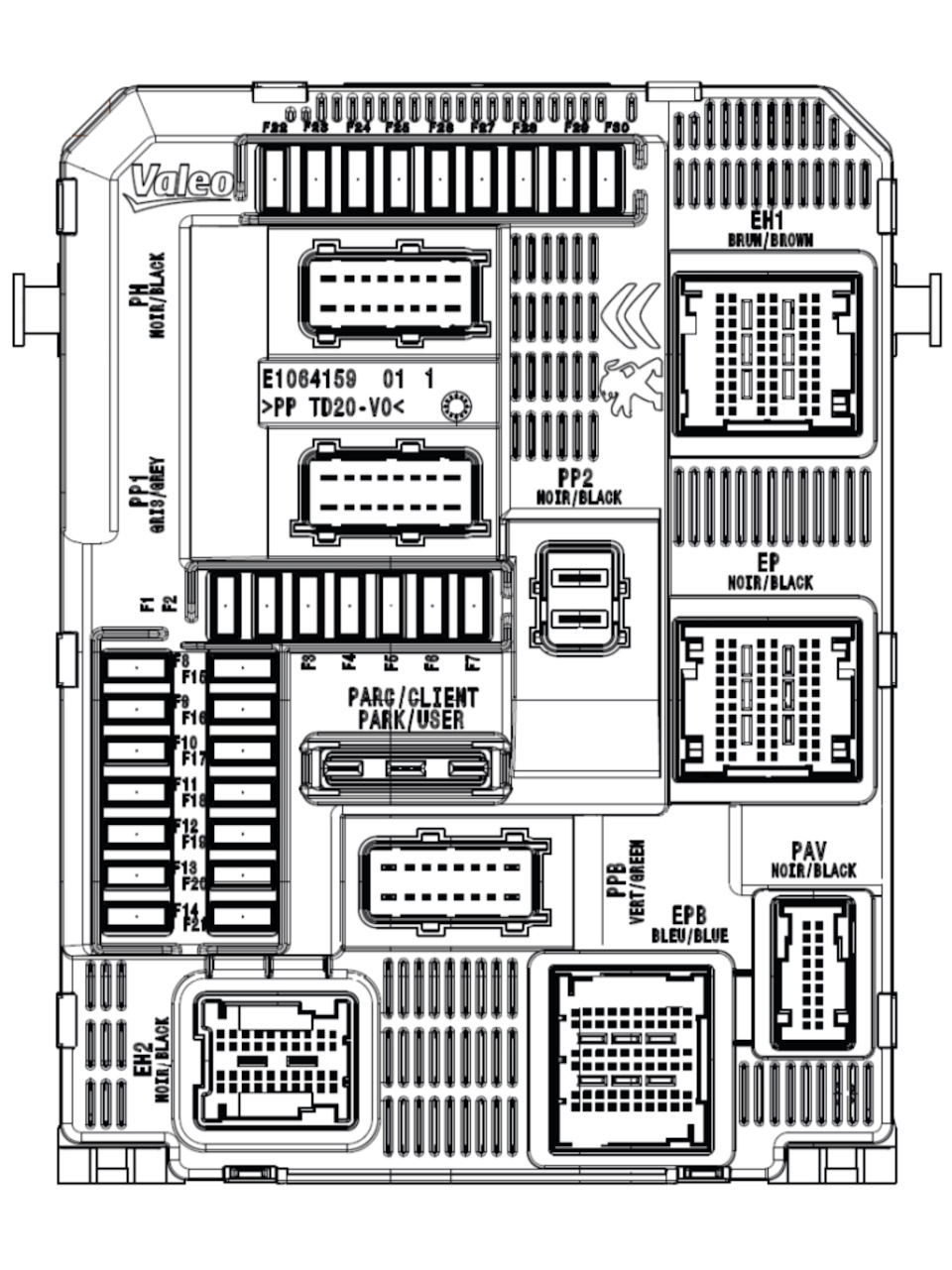

картинка клікабельна, у високій роздільній здатності (відкритикартинку в новій вкладці)
запобіжник A живлення призначення
F1 10A + APC двофункціональний кінцевий вимикач педалі гальма
F2 5A + APC фари ближнього/дальнього світла — дзеркала задньоговиду — коректор напряму фар — керування швидкістюелектровентилятора — комп'ютер кондиціонера — діагностичнийроз'єм
F3 10A + APC захисний вимикач круїз-контролю — насос паливноїприсадки — комп'ютер електричного підсилювача рульовогоуправління< br/>
F4 5A + APC селектор передач - реле потужності електричногопідсилювача рульового управління
F5 5A + APC реле управління блокуванням важеля перемикання передач- комп'ютер автоматичної коробки передач
F6 10A + BATT двофункціональний контактний датчик гальмування —діагностичний роз'єм
F7 — — —
F8 5A + APC підрульовий перемикач
F9 5A + BATT сирена протиугінної сигналізації
F10 5A + BATT блок автономної телекомунікаційної системи
F11 5A + APC вузол керування автоматичною коробкою передач - блокзахисту під капотом двигуна
стабілізації
F13 5A + APC комп'ютер системи допомоги при паркуванні
F14 15A + CAN комп'ютер кондиціонера
F15 — — —
F16 15A + ACC прикурювач
F23 — — —
F24 30A + APC вузол замків дверей
F25 — — —
F26 15A + BATT звукова сигналізація
F27 15A + BATT насос переднього та заднього склоочищувача
F28 5A + BATT Замок запалювання
F29 — — —
F30 - - -
R1 - - підрульовий комутаційний блок - прикурювач - аудіосистема -автономний телекомунікаційний блок - сирена охоронноїсигналізації
R2 - - панель приладів - селектор передач - комп'ютер подушокбезпеки - реле потужності електричного підсилювача рульовогоуправління - багатофункціональний дисплей - комп'ютер системидопомоги при паркуванні - комп'ютер кондиціонера
R3 - - двофункціональний датчик гальмування - захисний вимикачкруїз-контролю - насос паливної присадки - автоматична коробкапередач - фари ближнього/дальнього світла - антиблокувальна система- система динамічної стабілізації - комп'ютер електричногопідсилювача рульового управління - зовнішні дзеркала заднього виду- коректор напряму фар - блок захисту під капотом двигуна -управління швидкістю електровентилятора охолодження - комп'ютеркондиціонера - діагностичний роз'єм
R4 - - -< br/>
R5 — — насос переднього та заднього склоочисника
R6 —— насос переднього та заднього склоочищувача
R7 — — звукова сигналізація
R8 — — —
R9 — — вузол замків дверей
R10 - - Вузол замків дверей
R11 - - -
R12 - - -
R13 - - -
F17 15A + ACC Автомагнітола
F18 20A + APC Автомагнітола
F19 5A + APC Багатофункціональний дисплей
F20 5A + CAN комп'ютер подушок безпеки
F21 5A + CAN панель приладів
F22 30A + BATT вузол замків дверей
