Продовження попередньої теми
(що б зрозуміти, про що мова.)
"-Протитуманні фари з функцією corner один з найсучаснішихаспектів активної безпеки автомобіля.
-Протитуманна фара при включенні світить на 60 градусів у бікповороту.
-Реагує тобто. Включається або при повороті керма або при включенніпокажчика повороту. Але так як на наших "бідних" авто така функціяне закладена конструктивно і включити (активувати ) її черезVAG-com не можливо, то був знайдений нехитрий спосібреалізувати її самому…
Для цього знадобляться:

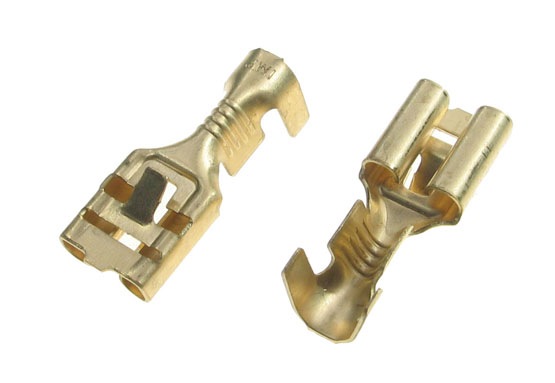

< 12 клем "мама"
клем

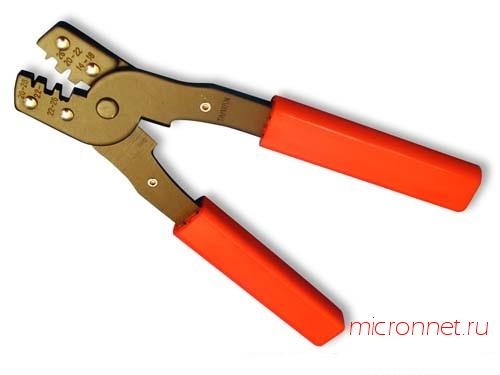

обтискання

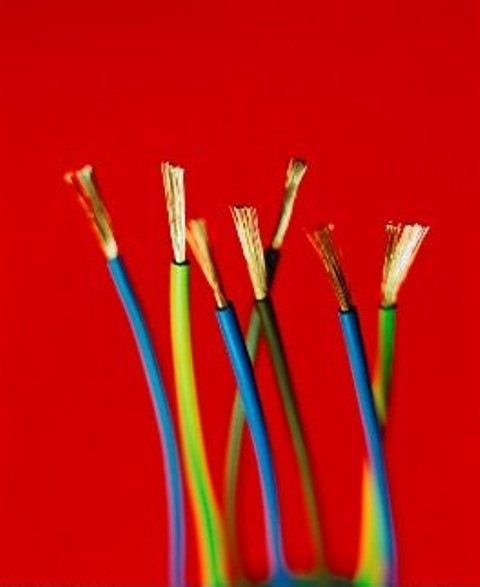

— проводи (можна провід одного кольору)))
райдуга))

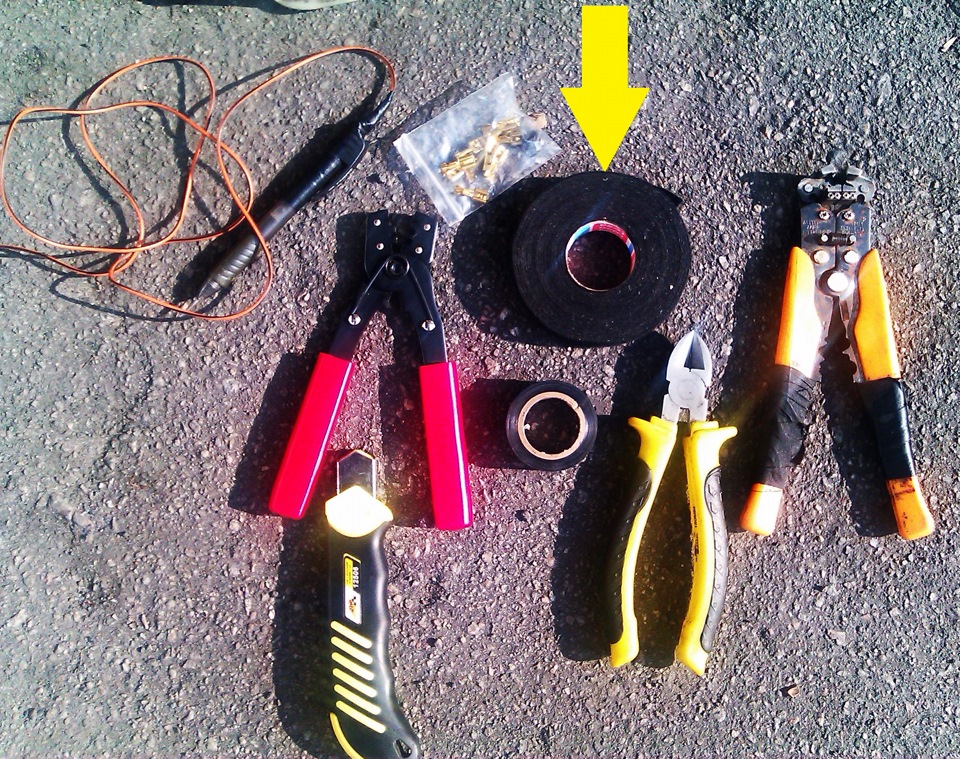

— ізолента ПВХ і "волосата" ))) (на фото вона позначена стрілкою), пробник напруги, ніж концелярський, чистилка ізоляції проводів, кусачки та стандартний набір торксів та головок для зняття керма тапанелі під ним< /i>
набір
Стандартну процедуру зняття керма і панелі під ним описувати небуду, тому що про це інформації море.
Примітка:
клему з акумулятора при знятті подушки безпеки можна не знімати, але при цьому запалення включати не можна! < /b>
Так що або зняти клему, або сховати ключ подалі)))
у мене вона висить на самопальному, вклеєному термоклеєм, шлейфікруїзу (на фото стрілкою) ) і знімаємо її ... На лівому роз'ємі (поворотники) знаходимо два дроти (чорний з білим і чорний іззеленим )- це "мінуси", які керують реле поворотників., все в "волосату" ізоленту і виводимо вниз, в район педалі зчеплення.плані.
між педалями гальма та зчеплення
На колодці з роз'єму управління знаходимо провід №4 ( "плюс" наближній) і підключаємо до нього свій...
/>
Уся ця справа теж у "волосату".

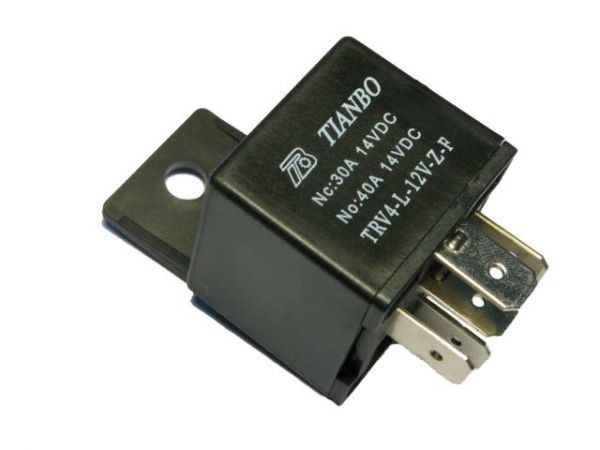

Обмотавши стрічкою робимо блок із трьох реле. (ну або будь-якиміншим зручним для Вас способом))) У довжину всі дроти повинні бутина такому рівні, як на фото< ./b> (+\- 10см)
довжина проводів і вид блоку реле.
Від усім відомої "плюсової" колодки під за кермом робимо трійник, відміряємо дроти.
замір довжини проводів
трійник:
Масу взяв із болтика, який у торці торпедо тримає блокзапобіжників.
Фото на жаль немає, але при знятій лівій кришці його видно. Щетреба зробити коротку перемичку, з контакту 87 першого реле наконтакти 30 другого і третього (на цьому фото вона стрілкою).
Зрештою все набуває ось такого вигляду…
стрілкою — перемичка-двійник
Будь-яким зручним для Вас способом, простягаємо два дроти (візоленті ПВХ з боку моторного відсіку, шматок від моторного щита доблоку реле — у "волосату")
У мене є "канал", в районі педалі зчеплення, через який проводилипарктроник (до мого володіння) … ну і я там простяг.
проводи під капотом.
Далі, знімаємо ПТФ, з них роз'єми і на білі (плюсові) проводипідключаємо ці два наших дроти через діод (на схемі буде показанояк) . Білий провід перекушується…
діод не дає спалахнути другий ПТФ при повороті, т.К. Вони на одномуканалі…
Підключаємо всі "мами" з проводів на наш блок реле за схемою (соррі, намалювати в комп'ютері не сильний, так що відруки)))
схема підключення
Якщо словами, то:
масу з болтика на торці торпедо на контакт №86 реле №1;
проводи з поворотників - на контакти 85 реле 2 і 3; з ближнього -на 85 реле 1
"плюс" з трійника - на 30 реле 1 і на 86 реле 2 і 3; />
перемичкою-двійником з'єднати 87 реле 1 з 86 реле 2 і 3;
прода з-під капота, з туманок - на 87 реле 2 і 3 …
біля ПТФ, в розріз дроту, з боку фари підключити протягнутийпровід і діод, на розріз дроту зі сторни моторного відсіку — іншийкінець діода, діод так, щоб не пропускав у бік моторноговідсіку…
Якщо не поставити діоди, то при включенні будь-якого зповоротників загорятимуться обидві ПТФ! Обклеїв я всю цю справу (блок реле) смужкою ось такого матеріалу і лягає він якраз у зазорпроводів меджу роз'ємами блоку керування автомобільною.електронікою…
Все освітлення працює в штатному режимі.
Усім всього )))
Фуууууууууххх))
